【进迭时空 K1 MUSE Pi Pro】介绍、系统测试

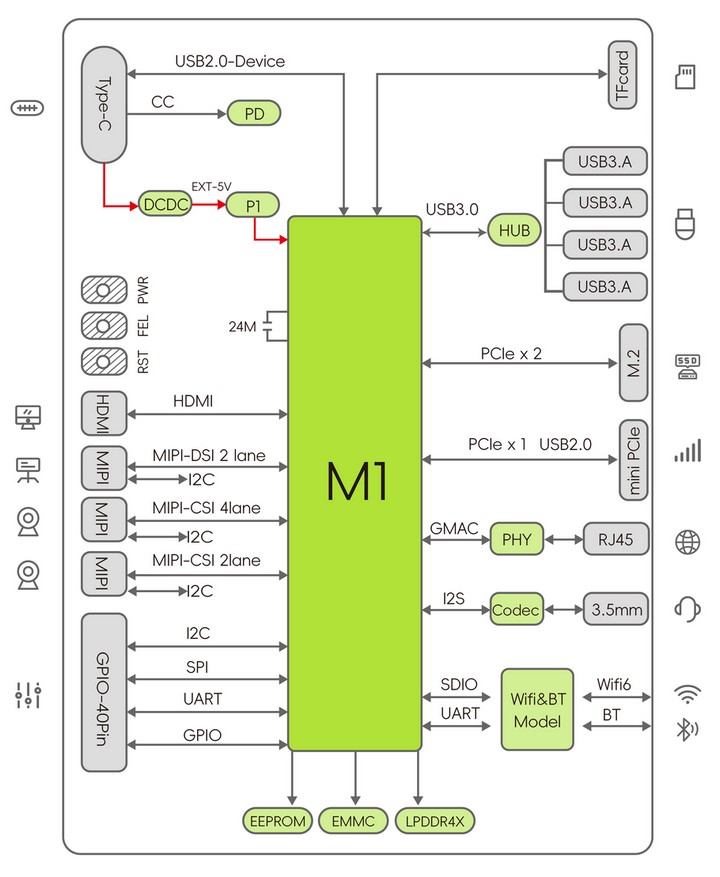

本文介绍了进迭时空 K1 MUSE Pi Pro 开发板的相关信息，包括参数特点、资源配置、系统框图等，进一步连接外设开机进入系统，SSH 远程登陆。

介绍

进迭时空 K1 MUSE Pi Pro 单板计算机将 RISC-V 八核处理器、存储硬盘、通用接口部件和扩展接口布置在同一块电路板上，支持 UEFI 启动以及多种操作系统和应用的运行，是一款完整的计算机系统产品。

K1 MUSE Pi Pro 为 1.8 寸单板，能够满足大语言模型应用、机器人、教育科研和物联网等场景中低功耗、空间紧凑情况下的算力需求，为 AI 新时代提供计算能力和丰富的接口扩展。

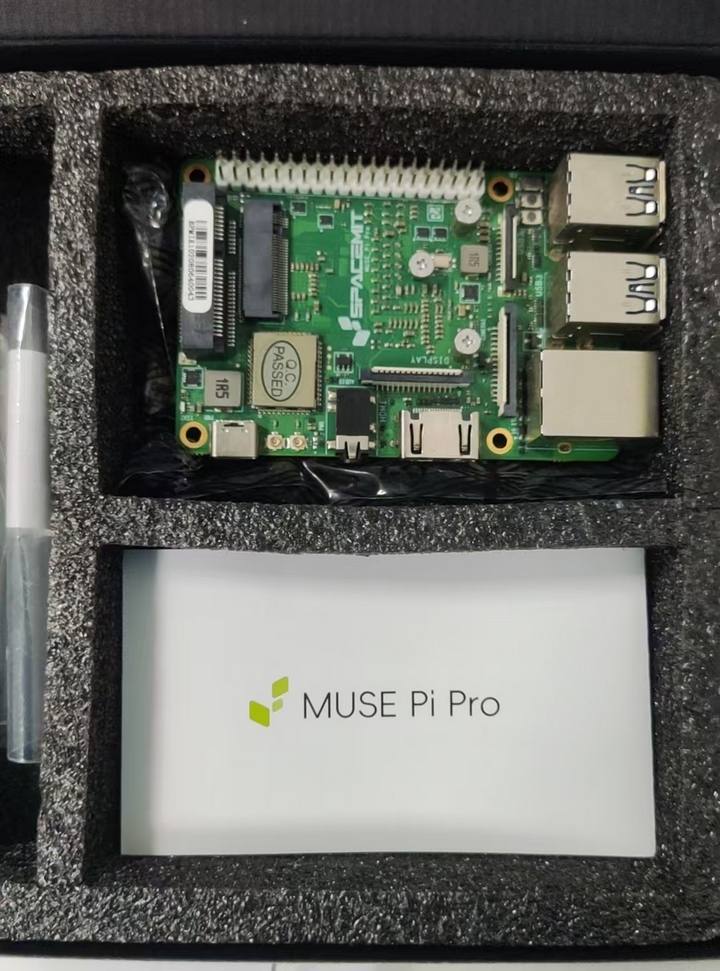

开发套件包括主板、USB 转串口数据线、说明书、亚克力板配件。

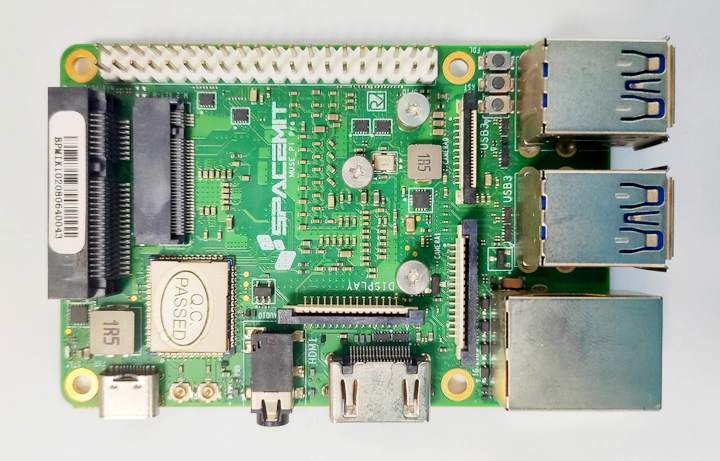

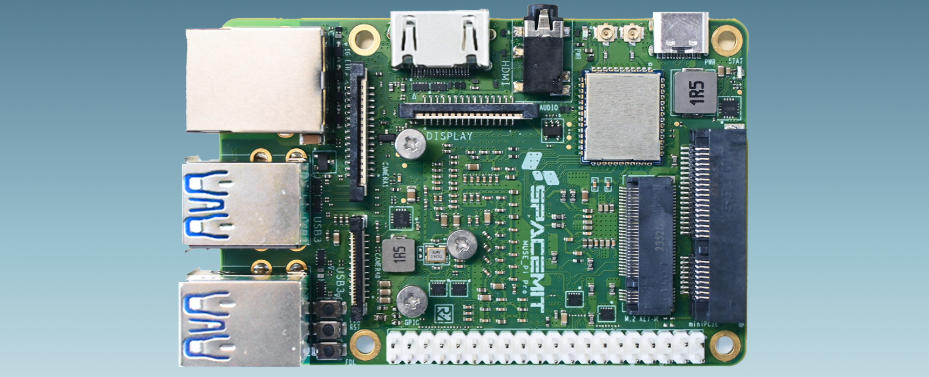

Top view

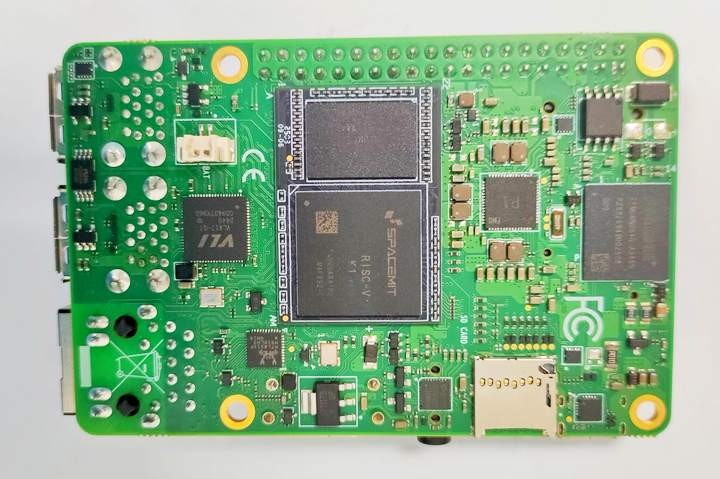

Bottom view

硬件	参数
处理器	SpacemiT M1，融合 2.0 TOPS AI 算力
显示	HDMI1.4 Type-A 接口，最高支持 1080P@60HZ
	2lane MIPI DSI FPC 接口，最高支持 1080P@60HZ
内存	LPDDR4X, 2400MT/s，可选 8GB/16GB
本地存储	eMMC5.1，64GB
扩展存储	M.2 M-Key 连接器，可装 2230 尺寸 NVMe SSD
	Micro SD 卡接口，支持 UHS-Ⅱ 亚模式存储卡
无线通讯	板载 WiFi6&Bluetooth5.2，支持 M.2/mPCIe 扩展双天线
有线网络	RJ45 接口，1000M/100M 自适应
音频接口	3.5mm 音频耳麦接口
USB接口	4 路 USB3.0 Type-A host 接口，1路 USB2.0 Type-C device 接口
调试接口	UART串行TTL调试接口，附带3个侧边按键
IO扩展接口	标准M.2 M-Key定义的连接器卡槽，可安装2230长度的M.2板卡，支持SSD、PCIe转SATA、PCIe通讯板卡等
	标准miniPCIe定义的连接器卡槽，可安装全宽PCIe板卡，支持4G/5G模块、PCIe无线通讯和PCIe网络模块等

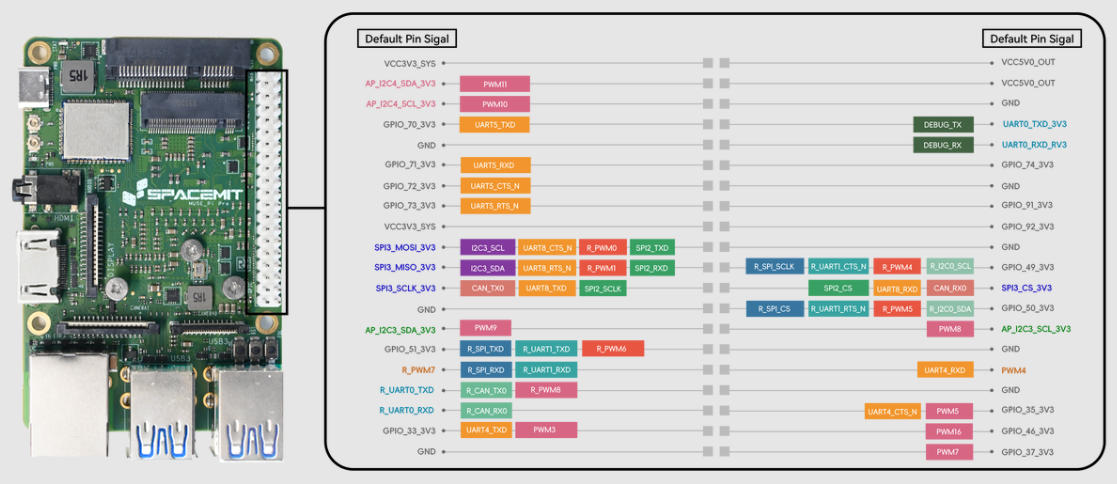

	40Pin标准GPIO接口
MIPI接口	1路2 lanes MIPI DSI FPC 15p接口
	1路4 lanes MIPI CSI FPC 22p接口，1路2 lanes MIPI CSI FPC 15p接口
外观形态	单板计算机，85mm x 56mm
操作系统	支持 Banbian Desktop、Ubuntu、OpenKylin、Deepin、Fedora 等操作系统
电源输入	支持 USB-PD 协议供电，支持 5V/3A、9V/3A 和 12V/3A
可靠性	外设接口 ESD 防护接触±4kV，空气±8kV；满足CE、FCC等电磁兼容认证标准
温度	消费级-20°C至70°C、工业级-40°C至85°C
时钟	板载RTC时钟电源接口，支持安装电池，满足G3状态供电
