近日，由华秋智联倾力打造的产业直播栏目《芯灵硬见》开播，首期主题锁定“智能硬件设计的AI新范式”，邀请行业专家硬核分享最前沿AI智能硬件设计思路与技术趋势。

在直播分享中，涂鸦智能AI开发者方案负责人索行带来涂鸦 Open IDE 开源工具的技术分享。面对当下嵌入式 AI 开发环境配置繁琐、多端开发割裂的行业痛点，这款面向 AI 硬件的一体化 IDE，试图以大模型能力重构嵌入式开发流程，降低硬件原型从创意走向可交付产品的技术门槛。

“软件开发周期或许只需要一周，但硬件开发往往要耗费十几个月。” 索行直言传统嵌入式开发长期存在的现实困境。不同芯片厂商对应各自独立的工具链与 SDK 版本，开发者配置开发环境往往就要耗费数日，版本不兼容、适配报错屡见不鲜。即便借助通用大模型，也会出现 AI 不熟悉开发板引脚定义、DP 通信协议的问题，消耗大量 Token 却无法解决硬件真实问题。与此同时，硬件项目横跨固件、云端、App 接口测试，开发者需要频繁切换多款工具平台，嵌入式、后端、前端多领域能力缺一不可，中小开发者和个人爱好者的创新因此被技术门槛阻挡。

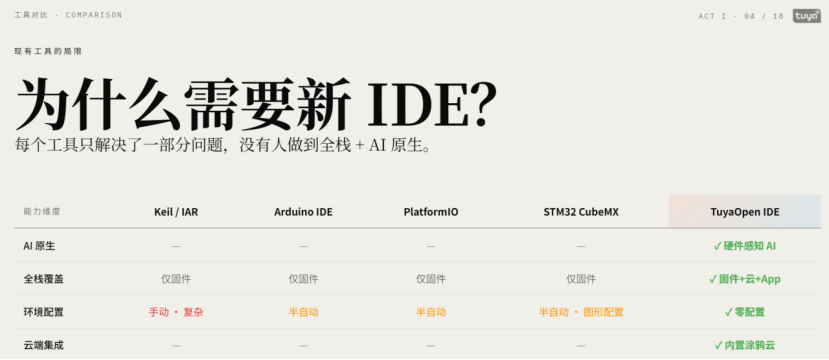

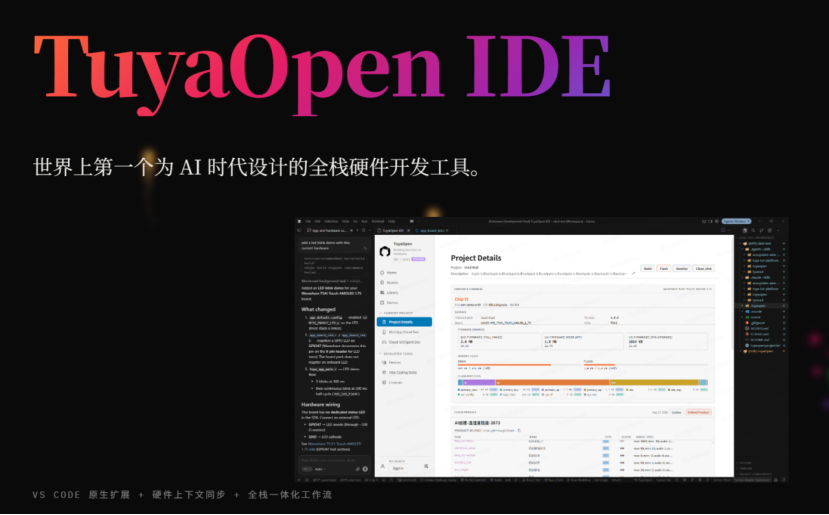

传统IDE工具，大多聚焦固件代码编译，缺少原生 AI 能力，也无法兼顾云端与应用端的配置，很难适配当前端侧 AI 硬件的开发需求。基于这一现状，涂鸦推出涂鸦 Open IDE，定位面向 AI 硬件开发者的一体化开发环境，希望把分散的开发流程收拢在统一工具之内。

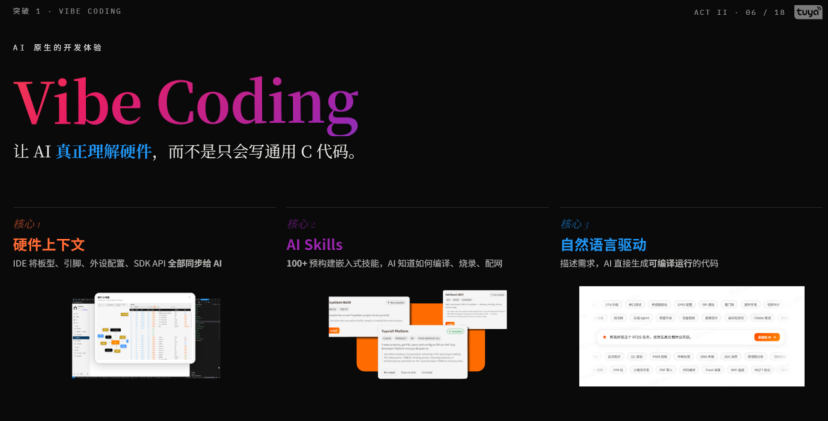

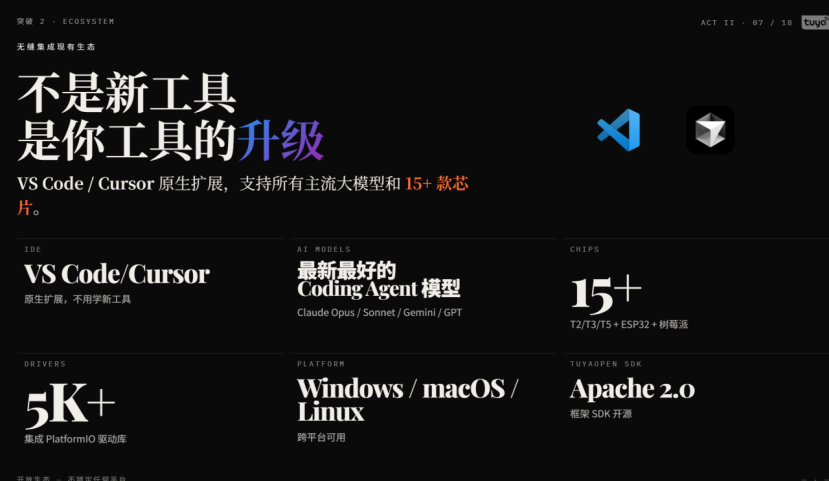

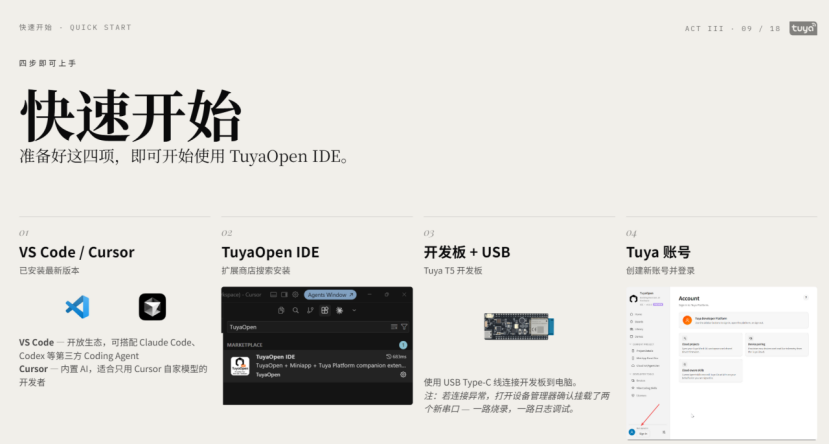

涂鸦 Open IDE 以 VS Code、Cursor 插件的形态对外提供，无需复杂环境安装，开发者在插件市场搜索即可完成部署，主要面向涂鸦 T5 系列开发板，后续还将拓展兼容更多第三方硬件。索行介绍，IDE 的核心逻辑，是让 AI 真正读懂硬件上下文，而不是单纯生成通用代码。工具内部已经内置芯片引脚参数、SDK、API 接口、驱动库等硬件信息，AI 能够获取开发板型号、外设资源、协议定义等完整上下文，不再凭空输出脱离硬件现实的代码。

依托内置 AI Cobuilder，开发者可以直接用自然语言描述产品需求，例如 “创建三路开关的联网网关”，IDE 即可完成产品创建、代码生成、编译烧录的整套流程。大量已验证的开源案例可供开发者一键烧录体验，即便是硬件基础薄弱的爱好者，也可以快速看到实物效果，避免长时间调试却看不到成果的挫败感。

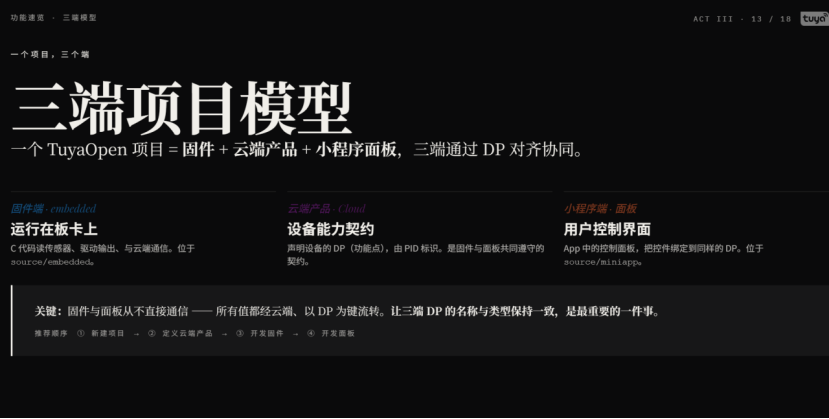

最为关键的突破，是工具实现固件端、云端、小程序 App 面板三端打通。以往开发者需要分别登录不同平台完成固件开发、云端产品定义、智能体配置、UI 面板制作、接口调试；现在全部工作可以在 IDE 内部闭环完成。

产品功能点可以直接映射到 AI 智能体，支持 AI 记忆、对话解析，同时引入智能体工作流编排。针对提示词不完善带来的 AI 理解偏差，开发者可以通过可视化工作流编排业务逻辑，降低 Token 消耗，提升设备端响应的稳定性，优化 C 端用户交互体验。

“它不是颠覆性的全新功能，而是在原有开发工具之上做锦上添花的能力增强。” 索行强调，涂鸦 Open IDE 定位是能力加工具，而非完全替代工程师。工具封装各类 AI Skill 能力，开发者按需加载天气、多模态交互等功能模块，项目引脚资源、授权许可、多项目环境隔离等常规配置也全部集成在 IDE 中。整套工具遵循 Apache 开源协议，全部代码对外开放，开发者可以自由二次开发，工具输出固件可直接烧录硬件，完成测试闭环。

放眼行业趋势，AI 正在改变硬件的设计逻辑，不再是硬件架构先行，再去适配 AI 模型；而是由 AI 模型负载反向定义传感器选型、算力、功耗散热等硬件指标。硬件开发的范式正在发生迁移，Prompt 驱动原型已经从软件世界延伸到嵌入式硬件领域。但硬件开发不同于纯软件，硬件引脚、通信协议、烧录配网、端云协同，存在大量真实工程约束，普通通用大模型很难掌握完整硬件细节。

索行认为，面向未来的硬件 IDE，核心就是补齐通用大模型缺失的硬件上下文，把芯片手册、SDK、协议、云平台规则沉淀进工具，让自然语言可以真正落地到实体硬件。当然 AI 可以加速开发，但并不等于完全替代人的工作，复杂业务逻辑、硬件稳定性依旧需要开发者校验把控。

在生态建设上，涂鸦已搭建开发者社群，使用者在涂鸦 Open IDE 开发过程中遇到技术问题，均可加入社区获取技术支持。工具降低门槛的背后，目标是让更多软件背景的开发者、创客群体能够入局 AI 硬件，把创意快速转化为可运行的硬件原型，繁荣端侧 AI 硬件的创新生态。
