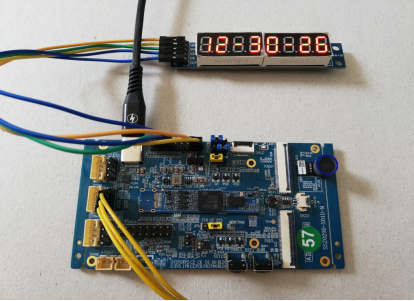

在给Comake Pi D2开发板配置串行数码管显示模块的情况下，通过读取系统时间即可完成电子时钟的功能，其连接与显示形式见图1所示。

图1 器件连接及显示形式

该串行数码管显示模块以MAX7219为控制芯片，此芯片是一种集成化的串行输入/输出共阴极显示驱动器。在MAX7219上，包括一个片上的B型BCD编码器、多路扫描回路，段字驱动器，还有一个8*8的静态RAM用来存储每一个数据。

在使用时，需占用3个IO口以驱动8位数码管，在显示时无闪烁现象。

该显示模块与开发板的连接关系为：

DIN-----GPIO28

CS ----GPIO27

CLK----GPIO29

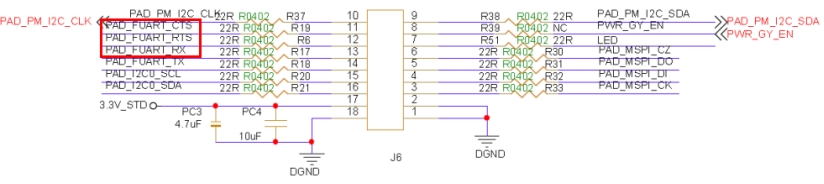

图2 引脚名称变换关系

图3 引脚位置

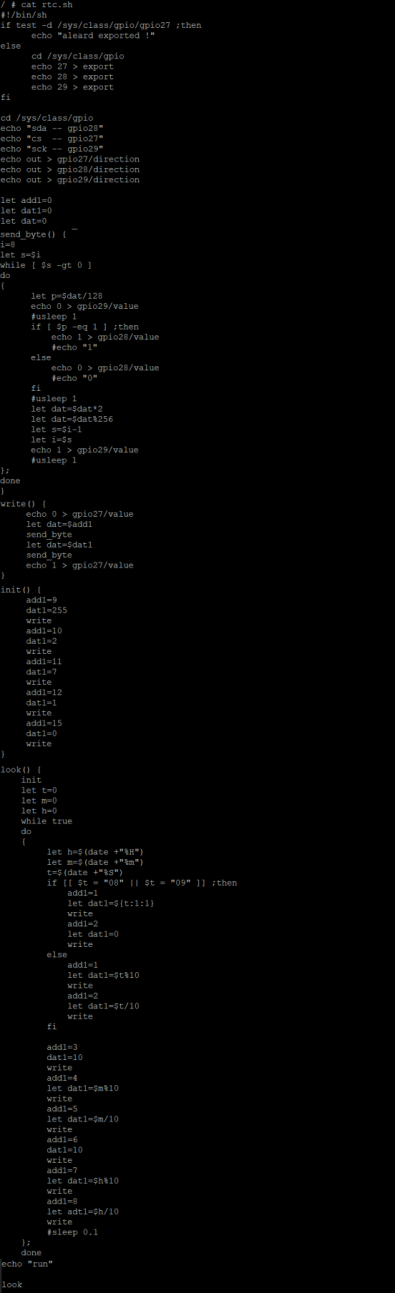

实现RTC电子时钟的功能程序，见图4所示。

图4 程序内容

经运行，其测试效果见图5和图6所示。

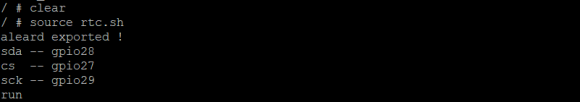

图5 串口终端显示内容

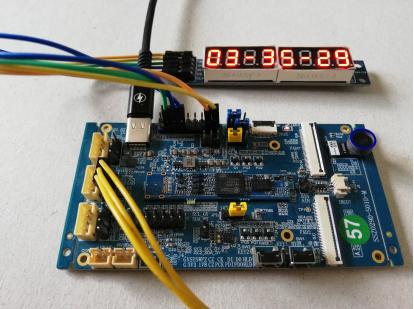

图6 开发板显示效果

电子时钟测试视频：

电子时钟效果

此外，为使其更具实用价值，还可为其添加多时段语音提示功能。

为控制MP3语音模块来播放提示信息，可利用tty来发送控制指令。
