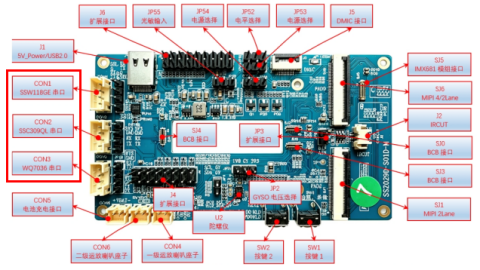

在Comake Pi D2开发板上，配有多组串口并具有不同的用途，其分布位置见图1所示。

图1 串口位置

起初没有注意它们功能分工，误以为USB接口除供电外，能充当调试串口的功能。并尝试用它来判别开发板是否预装了系统，由于其没有任何反应，就无意外开发板并未预装系统，其实情况并非如此。

那配备的串口有何分工呢？

其中，其关键作用的是CON2何CON3，CON2连接的是SSC309Q串口，CON3连接的则是WQ7036AX串口。

1. SSC309Q串口

SSC309Q串口的使用方式见图2所示，具体的连接关系是：

1）VCC悬空

2）GND连接串口模块形成共地连接。

3）串口模块与开发板的RX与TX进行交叉连接，即：

    串口模块_RX --- 开发板TX

    串口模块_TX --- 开发板RX

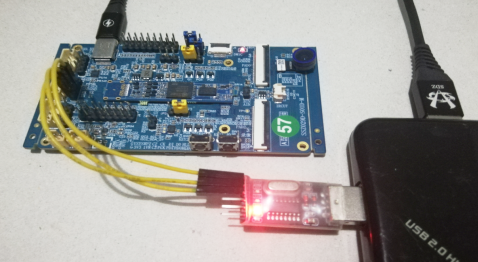

图2 串口使用形式

该串口工作的波特率为115200bps，通过它可查看输出或输入指令。

在使用串口调试软件的情况下，在上电后其输出信息见图3和图4所示。

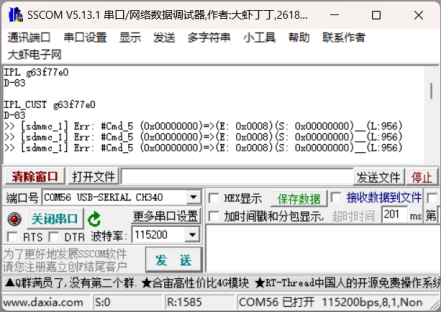

图3 输出信息前段

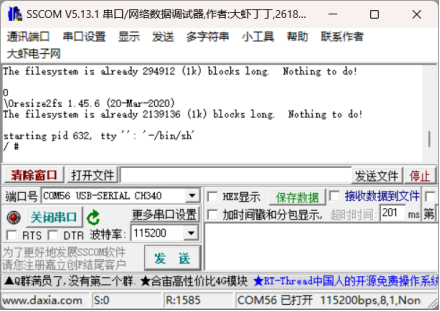

图4输出信息后段

由“#”提示符预感到这是进入了LINUX系统，经指令测试的确如此。

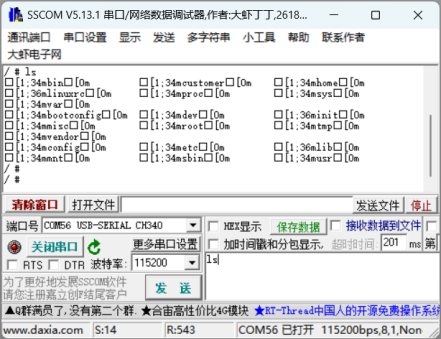

图5 指令测试

为便于使用，并切换为用串口终端进行测试，其结果见图6所示。

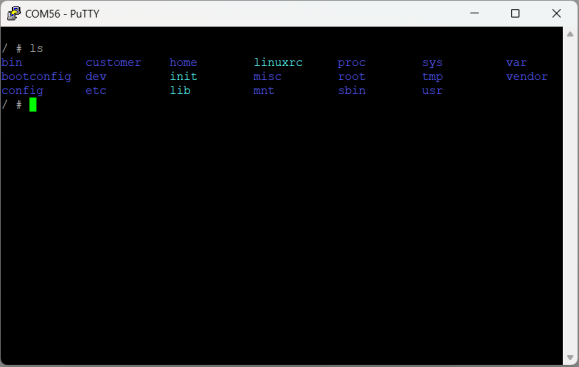

图6 串口终端下测试

为了解其硬件设备资源，相应的测试结果见图7至图10所示。

图7 读取和设置系统时间

图8 GPIO资源

图9 串口资源

图10 PWM资源

2. WQ7036AX串口

与SSC309Q串口的作用不同，WQ7036AX 串口的作用是固件烧录，使用软件wuqi_tool_new，可查看配置信息，见图11所示。

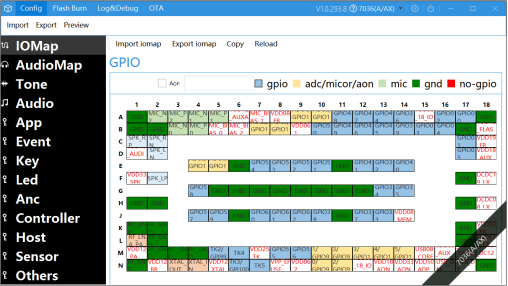

图11 配置信息

在选取固件文件的情况下，选择待连接的端口号，可开启串口,其默认的波特率为2000000bps。

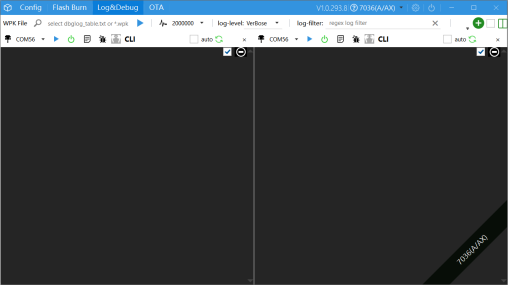

图12 烧录界面
