本文介绍了米尔全志 T153 开发板读取 AHT10 温湿度传感器并通过 MQTT 协议上传至 Home Assistant 智能家居终端的项目设计，包括准备工作、环境搭建、驱动传感器、MQTT 消息上传、流程图、关键代码以及效果演示等。

项目介绍

  • 准备工作：包括所需 Python 环境、软件包的安装部署、EMQX 服务器搭建、Home Assistant 部署等；

  • 传感器驱动：通过 smbus 库驱动 IIC 协议的 AHT10 温湿度传感器模块，获取环境温湿度数据；

  • MQTT 消息上传：结合板载 WiFi 无线网络通信功能，实现 MQTT 消息发送、HA 终端显示等；

  • Home Assistant 智能家居平台：平台登录、MQTT 配置和连接、传感器卡片添加、APP 连接等

MQTT

消息队列遥测传输协议（Message Queuing Telemetry Transport，MQTT）是一种基于发布/订阅模式的轻量级通讯协议，广泛应用于物联网领域，特别是在带宽低、网络延迟高、网络通信不稳定的环境。

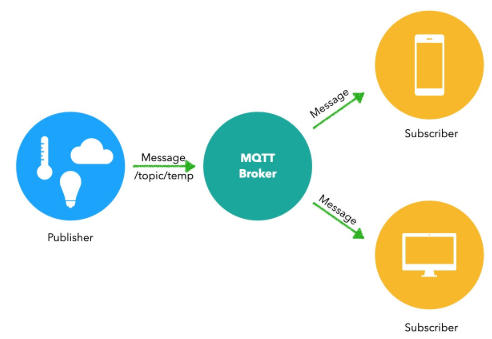

MQTT协议中定义了三种角色：发布者（Publish）、代理（Broker）和订阅者（Subscribe）。其中，代理是MQTT服务器，负责接收、存储和转发消息。

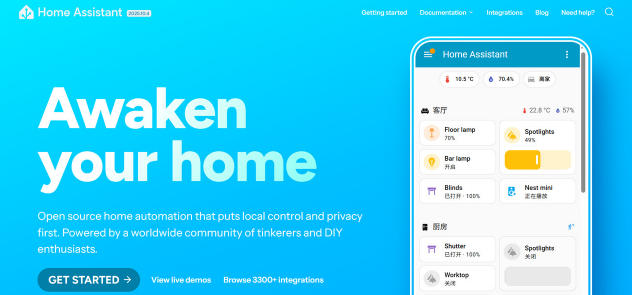

Home Assistant

Home Assistant 是一款开源的智能家居物联网平台，专注于本地控制和隐私保护，可集成多种智能设备和服务，为用户提供全面的家庭环境监控和自动化控制，提升生活便利性、安全性和节能效果。

详见：Home Assistant .

准备工作

系统安装及环境搭建详见：【米尔全志T153开发板评测】介绍、环境搭建、工程测试 .

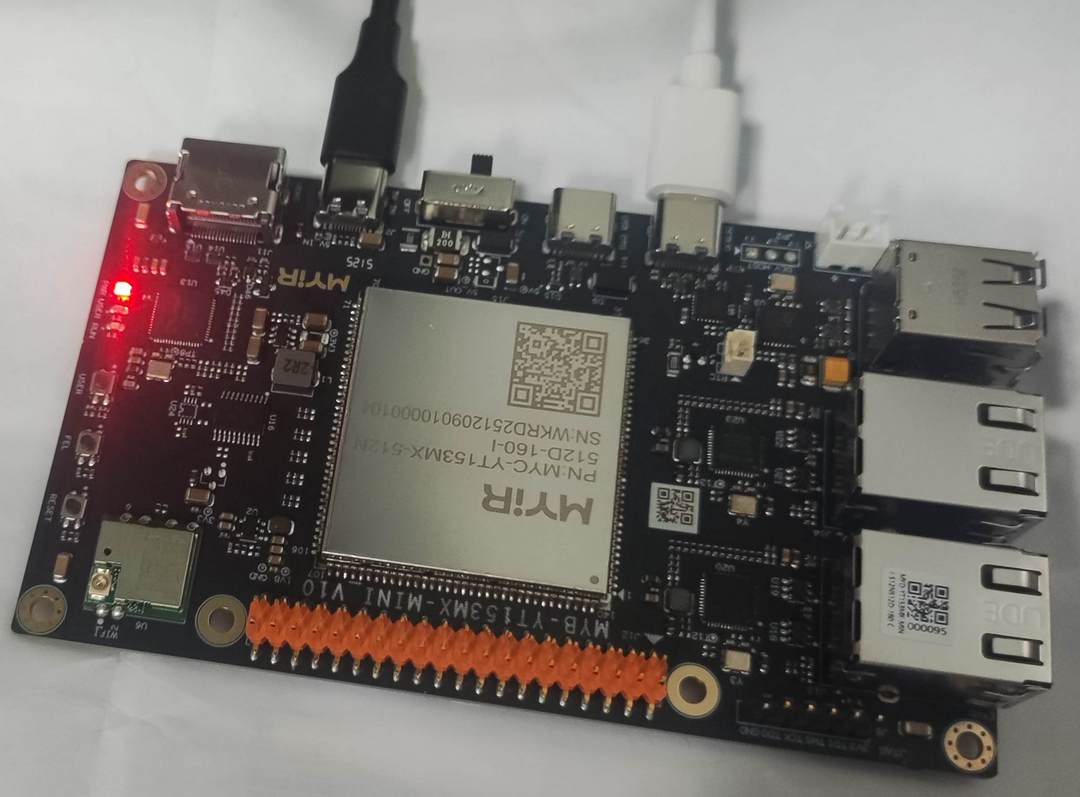

硬件连接

  • 若采用 SSH 远程登录操作，则仅需连接电源供电即可；

  • 若采用本地登录，则需连接 HDMI 视频流传输线、USB 键盘连接线等；

  • 连接 AHT10 传感器模块，其中 SDA 和 SCL 引脚分别连接板载 40pin 排针的 3 号和 5 号引脚；

  • AHT10 模块接线方式如下

AHT10 模块

米尔全志T153开发板 40Pin GPIO

VCC

3.3V

GND

GND

SDA

GPIO2 (SDA)

SCL

GPIO3 (SCL)

库安装

  • 若要实现传感器模块驱动，需安装 smbus 库；

  • 终端执行如下代码

sudo apt-get update
sudo apt-get install python3-smbus

  • 终端执行 i2cdetect -y 1 检测已连接的 IIC 设备，获得 IIC 设备地址，如 0x38 .

传感器驱动

使用精度较高的 AHT10 温湿度传感器模块。

代码

终端执行 touch aht10_print.py 指令新建文件，并 nano aht10_print.py 添加如下代码

#!/usr/bin/env python3
import smbus
import time

# AHT10配置
AHT10_ADDR = 0x38
bus = smbus.SMBus(1)

def aht10_init():
    """初始化传感器"""
    try:
        bus.write_i2c_block_data(AHT10_ADDR, 0xE1, [0x08, 0x00])
        time.sleep(0.01)
        return True
    except:
        return False

def aht10_read():
    """读取温湿度数据"""
    try:
        # 触发测量
        bus.write_i2c_block_data(AHT10_ADDR, 0xAC, [0x33, 0x00])
        time.sleep(0.08)

        # 读取数据
        data = bus.read_i2c_block_data(AHT10_ADDR, 0x00, 6)

        # 检查状态
        if data[0] & 0x80:
            return None, None

        # 转换数据
        hum_raw = (data[1] << 12) | (data[2] << 4) | (data[3] >> 4)
        temp_raw = ((data[3] & 0x0F) << 16) | (data[4] << 8) | data[5]

        humidity = (hum_raw * 100.0) / 1048576.0
        temperature = (temp_raw * 200.0) / 1048576.0 - 50.0

        return round(temperature, 1), round(humidity, 1)

    except Exception as e:
        print(f"错误: {e}")
        return None, None

# 主程序
if aht10_init():
    print("AHT10初始化成功！")
    print("开始读取温湿度数据...")

    try:
        while True:
            temp, hum = aht10_read()
            if temp is not None and hum is not None:
                print(f"温度: {temp}°C  湿度: {hum}%")
            else:
                print("读取失败")
            time.sleep(2)
    except KeyboardInterrupt:
        print("\\n程序结束")
else:
    print("AHT10初始化失败，请检查连接")

保存代码。

效果

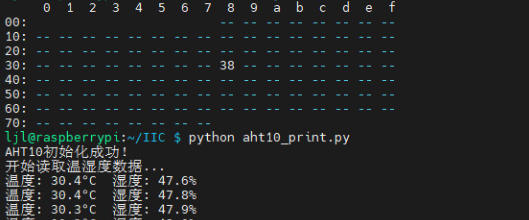

  • 终端执行 i2cdetect -y 1 指令，检索 AHT10 传感器设备，识别对应的 IIC 设备地址 0x38；

  • 执行指令 python aht10_print.py 打印传感器数据

Home Assistant

使用 AHT10 传感器采集环境温湿度，将数据通过 MQTT 协议上传至 Home Assistant 平台，实现物联网温湿度监控的项目设计。

环境搭建

包括 Docker 容器安装、HA 和 EMQX 部署等。

Docker

  • 电脑主机或服务器下载并安装 Docker Desktop 软件；

  • 可更换或添加镜像源，便于后期实现 EMQX 和 HA 文件的快速拉取。

HA 部署

  • 打开命令行终端并执行指令

docker pull homeassistant/home-assistant:latest

  • 待拉取 HA 镜像完成；

  • 磁盘根目录创建 homeassistant 文件夹，新建 docker-compose.yaml 文件，并添加如下代码

version: '3'
services:
  homeassistant:
    image: homeassistant/home-assistant:latest
    container_name: homeassistant
    restart: always
    volumes:
      - /data/homeassistant/config:/config
    environment:
      - TZ=Asia/Shanghai
    ports:
      - "8123:8123"

  • 保存文件，并在终端打开该文件夹，执行 docker compose up -d 指令，完成 HA 容器创建。

  • 进入 Containers 容器页面，点击 homeassistant 端口链接，进入 HA 浏览器页面，创建并登录账户；

EMQX 部署

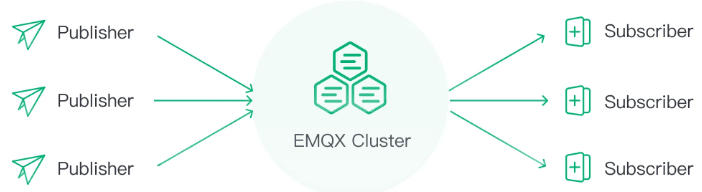

EMQX 是一款强大的 MQTT 消息服务器，广泛应用于物联网和实时消息传输场景。

在添加软件镜像源的基础上，终端执行指令

docker pull emqx/emqx：latest

拉取最新版 emqx 镜像

终端执行指令

docker run -d --name emqx -p 1883:1883 -p 8083:8083 -p 8084:8084 -p 8883:8883 -p 18083:18083 emqx/emqx:latest

创建并运行 emqx 容器；

EMQX 配置

（1）进入 Containers 容器页面，点击 emqx 端口链接，进入 emqx 浏览器页面，初始登录账户名 admin 密码 public ；

（2）依次打开 访问控制 - 客户端认证 - 创建 - Password-Based - 内置数据库 - （默认配置）- 创建 ；

（3）用户管理 - 新建用户 - 自定义用户名和密码 .

MQTT 配置

  • 命令行终端输入 ipconfig 获取本地计算机 IPv4 地址，如 192.168.31.101

  • 配置 Home Assistant ，依次点击设置 - 设备与服务 - 添加集成 - 搜索 MQTT - 填写代理信息。

工程代码

终端执行 touch aht10_ha.py 指令新建文件，并 nano aht10_ha.py 添加如下代码

#!/usr/bin/env python3
import json
import time
import signal
import sys
import paho.mqtt.client as mqtt
from aht10 import AHT10

# ---------------- MQTT 配置 ----------------
MQTT_BROKER = "xxx"
MQTT_PORT   = 1883
CLIENT_ID   = "aht10"
AUTH        = {"username": "xxx", "password": "xxx"}
PUBLISH_INTERVAL = 2          # 发布间隔（秒）

DISCOVERY_PREFIX = "homeassistant"
NODE_ID          = "aht10"
# ---------------------------------------

sensor = AHT10()
running = True

def sig_handler(sig, frame):
    global running
    print("\\nCtrl+C pressed, exiting…")
    running = False
    sys.exit(0)

signal.signal(signal.SIGINT, sig_handler)

def on_connect(client, userdata, flags, rc):
    print("[MQTT] Connected" if rc == 0 else f"[MQTT] Connect failed, rc={rc}")
    if rc == 0:
        send_discovery(client)

def send_discovery(client):
    """发送 HA 自动发现配置，Retain=True"""
    for (obj, name, unit, dev_cla) in [
        ("temperature", "温度", "°C", "temperature"),
        ("humidity",    "湿度", "%",  "humidity")
    ]:
        topic = f"{DISCOVERY_PREFIX}/sensor/{NODE_ID}/{obj}/config"
        payload = {
            "name": f"{name}",
            "state_topic": f"{DISCOVERY_PREFIX}/sensor/{NODE_ID}/state",
            "unit_of_measurement": unit,
            "device_class": dev_cla,
            "value_template": f"{{{{ value_json.{obj} }}}}",
            "unique_id": f"{NODE_ID}_{obj}",
            "device": {
                "identifiers": [NODE_ID],
                "name": "AHT10 Sensor",
                "model": "AHT10",
                "manufacturer": "LJL"
            }
        }
        client.publish(topic, json.dumps(payload), retain=True)
        print(f"[HA] 发现消息已发送 -> {topic}")

def publish_state(client):
    temp, hum = sensor.read()
    payload = {"temperature": temp, "humidity": hum, "timestamp": int(time.time())}
    topic = f"{DISCOVERY_PREFIX}/sensor/{NODE_ID}/state"
    client.publish(topic, json.dumps(payload))
    print("[PUB]", payload)

def main():
    client = mqtt.Client(CLIENT_ID)
    client.username_pw_set(**AUTH)
    client.on_connect = on_connect
    try:
        client.connect(MQTT_BROKER, MQTT_PORT, 60)
        client.loop_start()
    except Exception as e:
        print("[MQTT] Exception:", e)
        sys.exit(2)

    while running:
        if client.is_connected():
            publish_state(client)
        time.sleep(PUBLISH_INTERVAL)

    client.loop_stop()
    client.disconnect()

if __name__ == "__main__":
    main()

保存代码。

效果

终端执行指令 python aht10_print.py 运行程序，终端打印已发送的 MQTT 消息

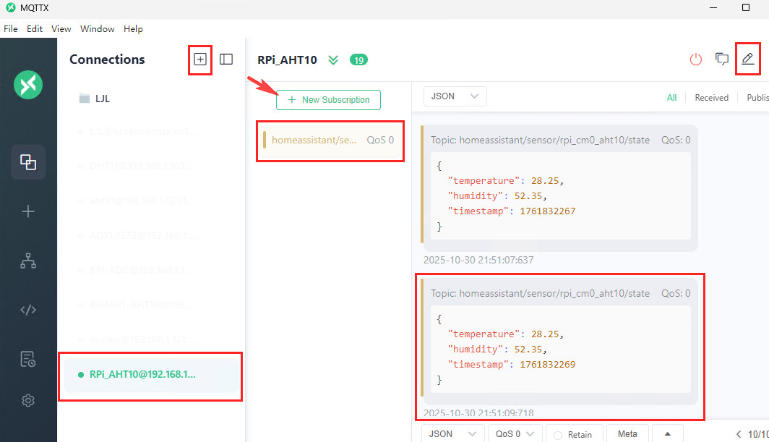

MQTTX

使用 MQTTX 软件测试接收到的 MQTT 消息。

  • 下载安装并运行 MQTTX 软件；

  • 新建连接，配置 MQTT 服务器地址、用户名等信息；

  • 添加主题 homeassistant/sensor/aht10/state ，即可实时接收开发板上传的 MQTT 消息；

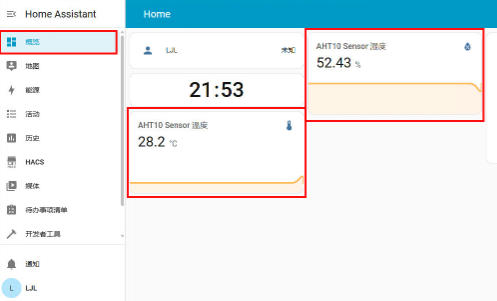

网页端

  • 登录 HA 平台网页，配置 MQTT 参数；

  • 进入 概览 页面，编辑仪表盘，添加 AHT10 温湿度卡片；

APP 端

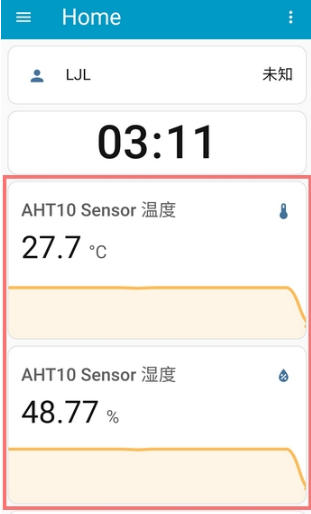

结合 HA 完善的生态建设，手机安装 Home Assistant 应用，通过 IP 地址接入服务器并登录账户

总结

本文介绍了米尔全志 T153 开发板读取 AHT10 温湿度传感器并通过 MQTT 协议上传至 Home Assistant 智能家居终端的项目设计，包括准备工作、环境搭建、驱动传感器、MQTT 消息上传、流程图、关键代码以及效果演示等，为相关产品在物联网领域的开发设计和快速应用提供了参考。
