项目概述

在使用 Arduino Uno R3 的过程中，我对必须使用 USB‑B 打印机线 才能使用它感到很麻烦。

既然 Arduino 硬件是开源的，我决定重新设计这块板子，把接口改成 USB‑C。

此外，我了解到 Arduino 官方板并不是用 KiCad 设计的，所以我觉得这个项目还有一个好处：让设计更加开放、更容易获取。

虽然直接买一块自带 USB‑C 的 R4 Minima 会更简单、更便宜，但我很享受自己重新设计这块板子的挑战过程。

Arduino UNO R3 SMD版本的设计与Arduino UNO R3 基本一致，并将USB口替换为type-c。

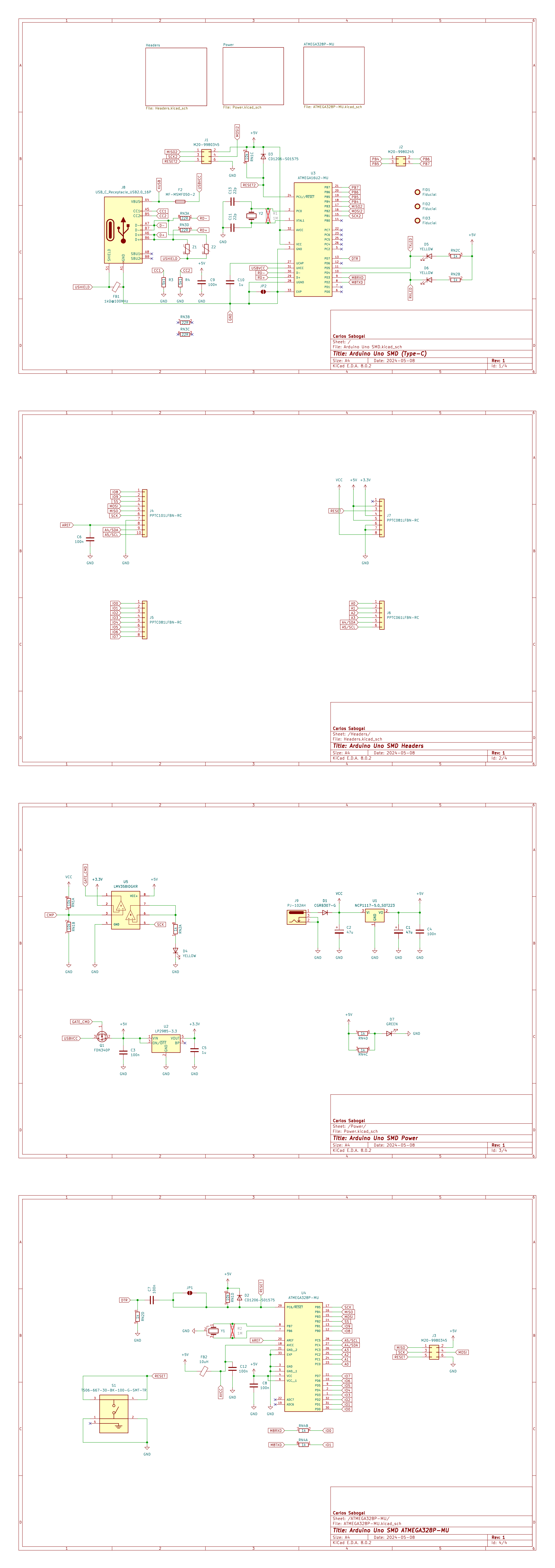

原理图及PCB

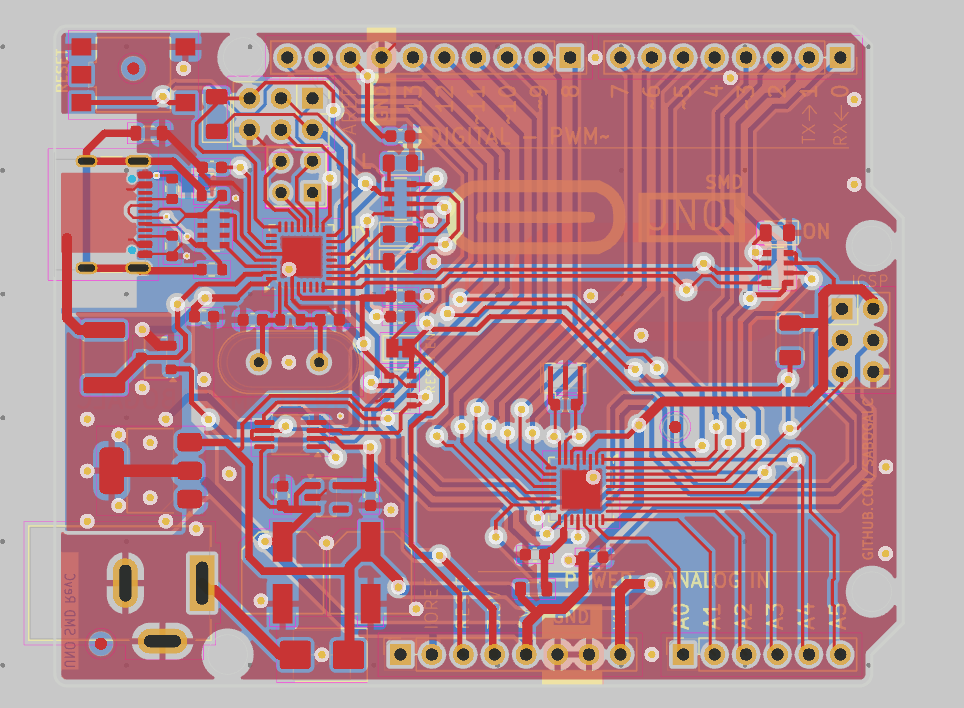

PCB

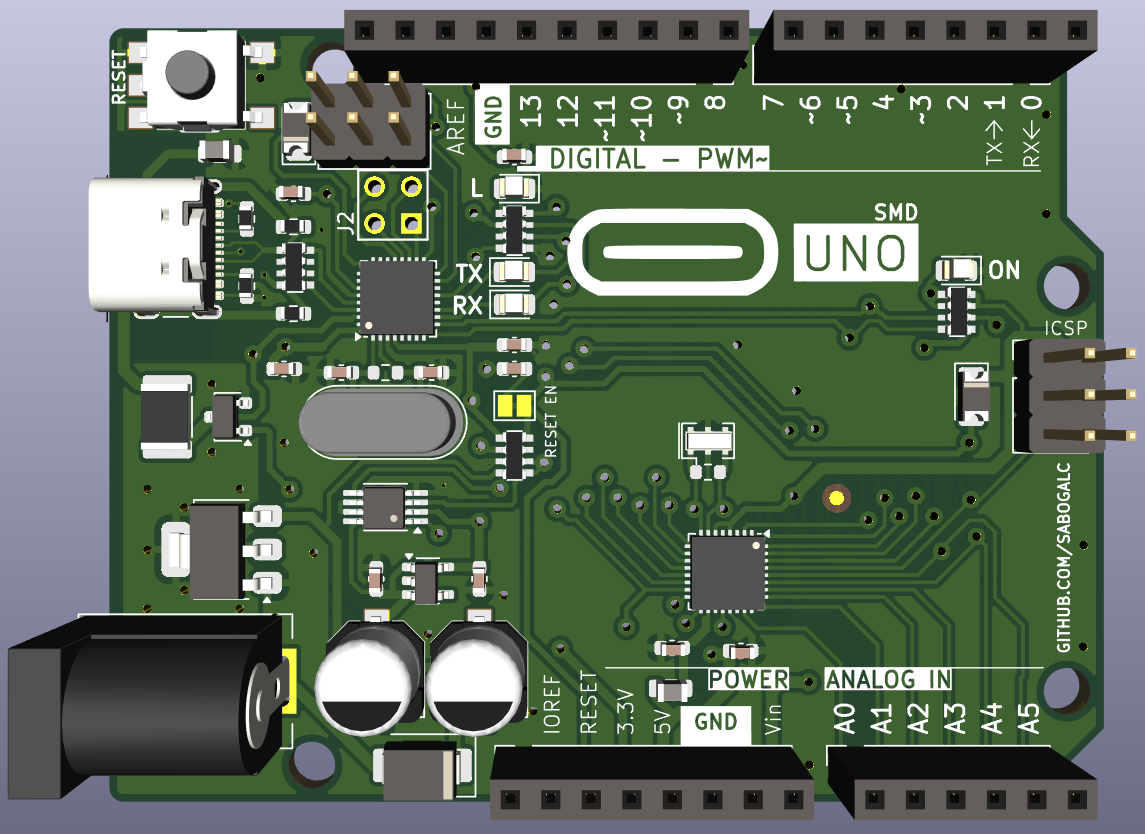

3D

Arduino KiCad其他版本

• Arduino Uno R3

• Arduino Uno R3 SMD

• Arduino Uno R4 Minima

• Arduino Uno R4 WiFi (该设计未验证，使用前请自行核实)

• Arduino Leonardo

• Arduino Micro

• Arduino Nano

• Arduino Mega 2560

License

开源协议：WTFPL license

项目主页

仓库地址：https://github.com/sabogalc/KiCad-Arduino-Boards

作者：sabogalc
