项目概述

这块开发板在物理结构上与 UNO 非常相似，因此对我来说进行设计开发相对轻松。我很喜欢它为 ATMEGA32U4 提供两种封装尺寸所带来的灵活性。

这块板所支持的 HID 自动化功能，在很多场景下会非常实用，比如批量为多台学校或办公电脑配置相同的系统设置。不过我不确定我这个版本的设计是否保留了该功能。我在做 USB-C 主 / 从切换时，通常需要额外的配置通道逻辑芯片，如果有更了解这方面的朋友，欢迎给我反馈。

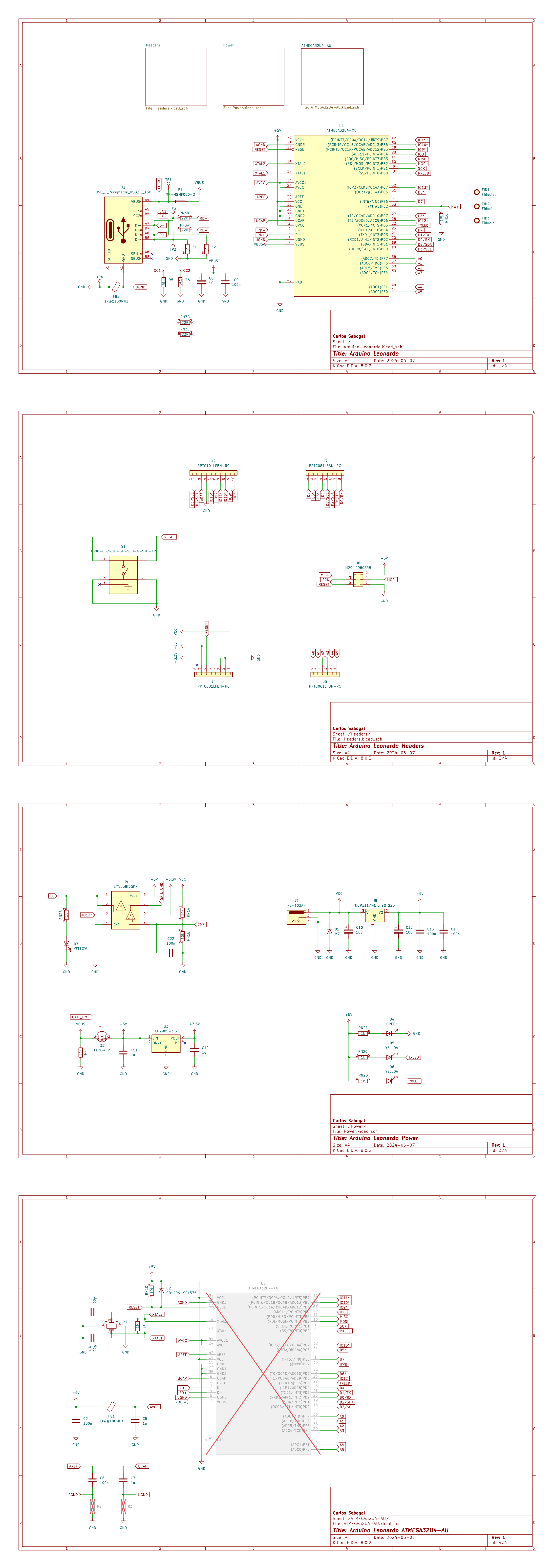

PCB与原理图

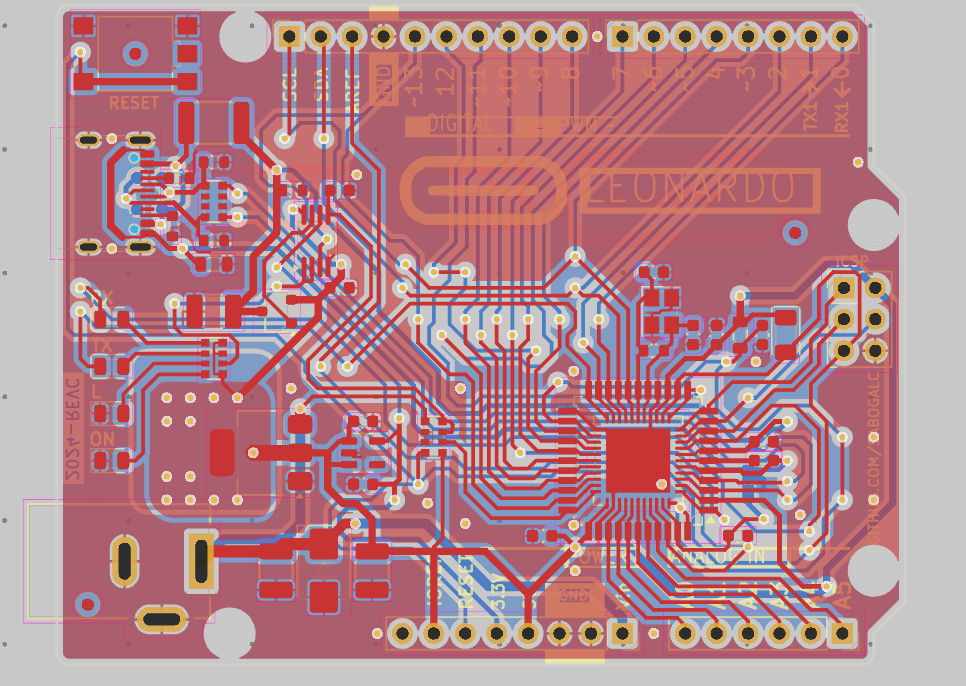

PCB

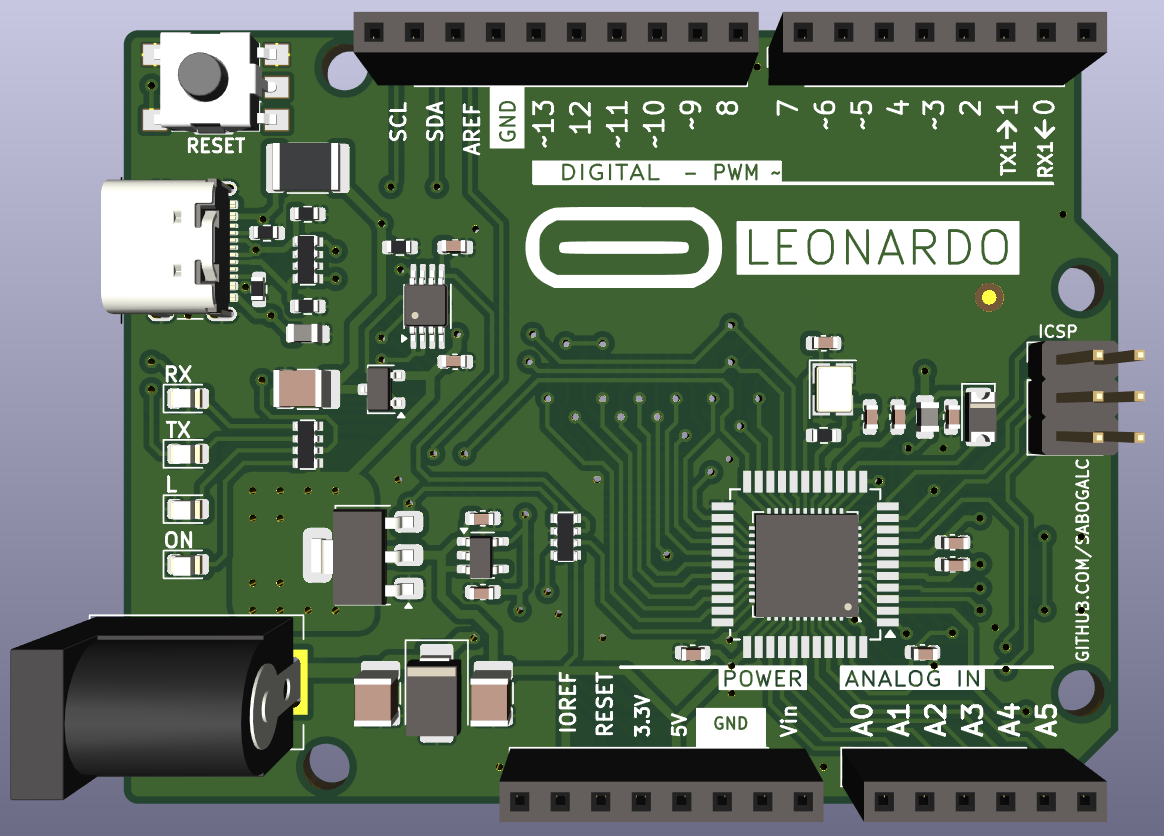

3D

Arduino KiCad其他版本

• Arduino Uno R3

• Arduino Uno R3 SMD

• Arduino Uno R4 Minima

• Arduino Uno R4 WiFi (该设计未验证，使用前请自行核实)

• Arduino Leonardo

• Arduino Micro

• Arduino Nano

• Arduino Mega 2560

License

开源协议：WTFPL license

项目主页

仓库地址：https://github.com/sabogalc/KiCad-Arduino-Boards

作者：sabogalc

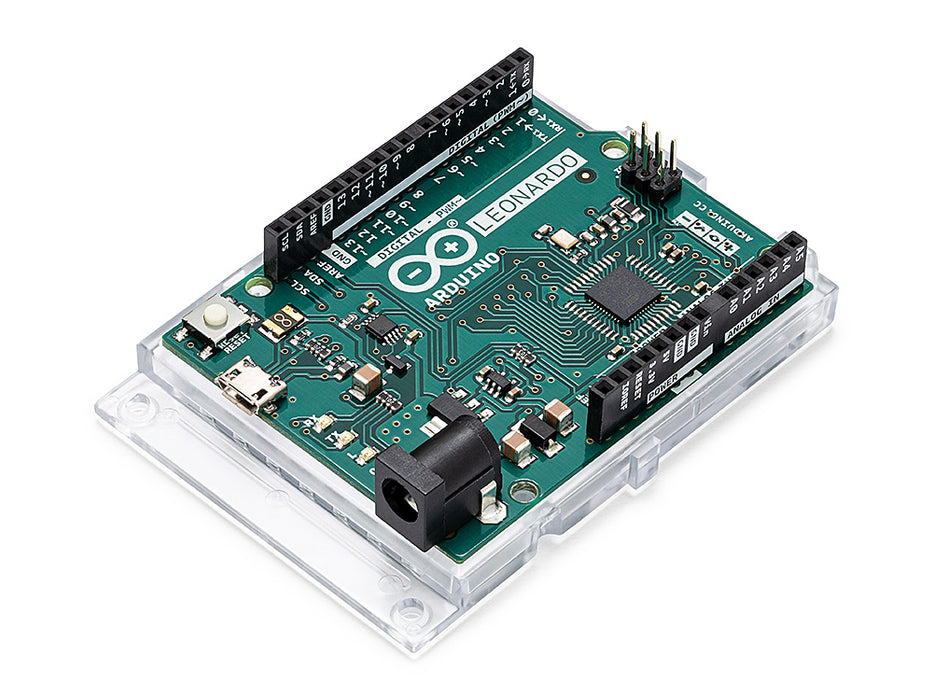

Arduino Leonardo介绍

Arduino Leonardo 是一款基于 ATmega32u4 的微控制器开发板（数据手册）。它拥有 20 个数字输入 / 输出引脚（其中 7 个可作为 PWM 输出、12 个可作为模拟输入）、16 MHz 晶振、Micro USB 接口、电源接口、ICSP 下载接口以及复位按键。

该开发板集成了微控制器运行所需的全部电路；只需通过 USB 线连接电脑，或使用 AC-DC 适配器、电池供电，即可开始使用。

Leonardo 与此前所有开发板的区别在于：ATmega32u4 自带 USB 通信功能，无需额外的辅助处理器。这使得 Leonardo 在连接电脑时，除了虚拟串口（CDC 串行 / COM 端口）外，还可以模拟成鼠标和键盘设备。

技术参数
