项目概述

Arduino 设计文件是全开源的，但并非使用KiCad进行设计的，因此本项目的作者sabogalc决定通过官方的原理图和布局，使用KiCad进行重新设计。

PCB与原理图

Arduino Micro和Arduino Nano 很像，这块板子只花了作者一两晚就设计完成了。

它的尺寸比 Nano 大不了多少，但带来了不少优势，比如配备了标准尺寸的复位按键，还多了四个 IO 引脚。

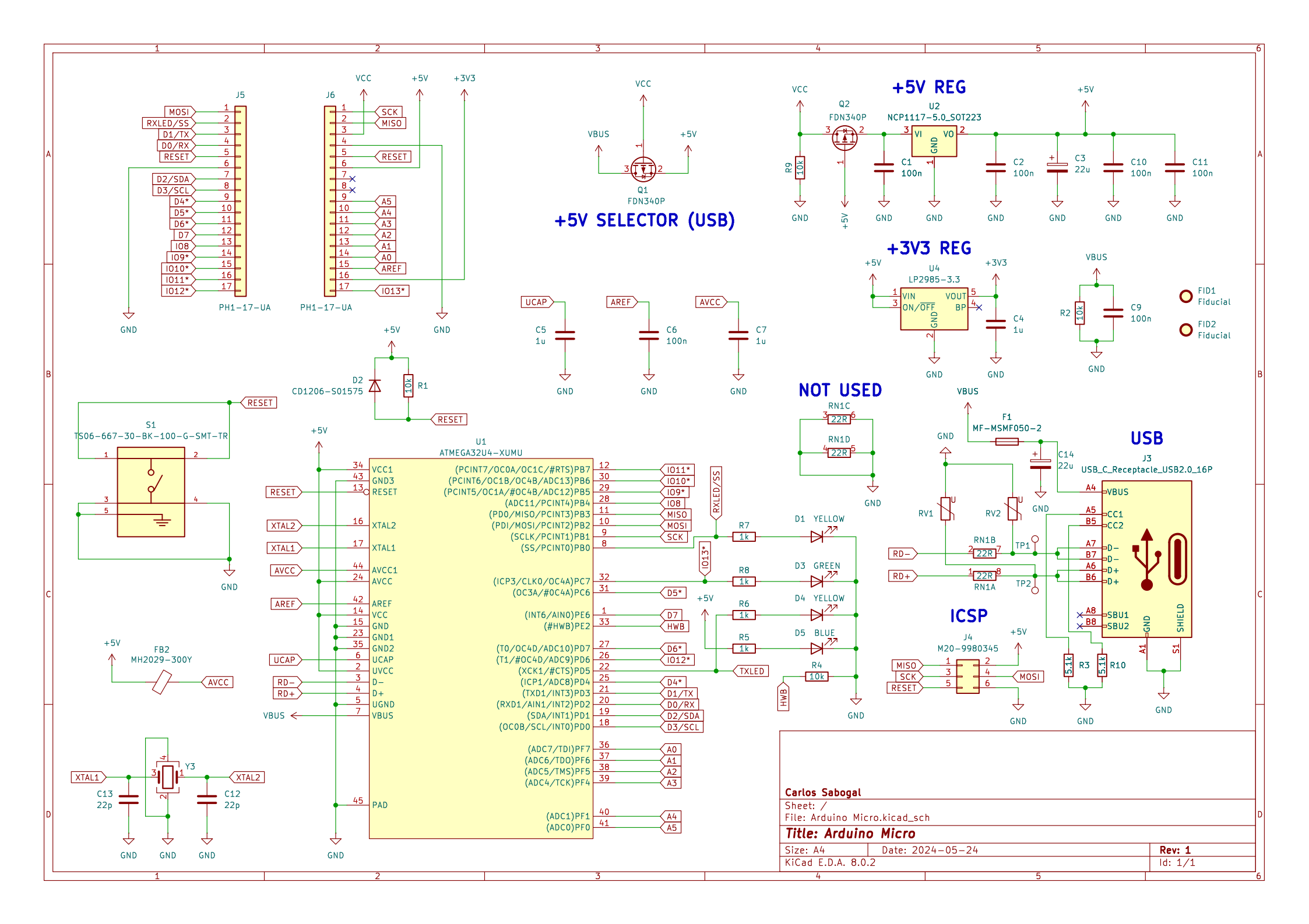

原理图

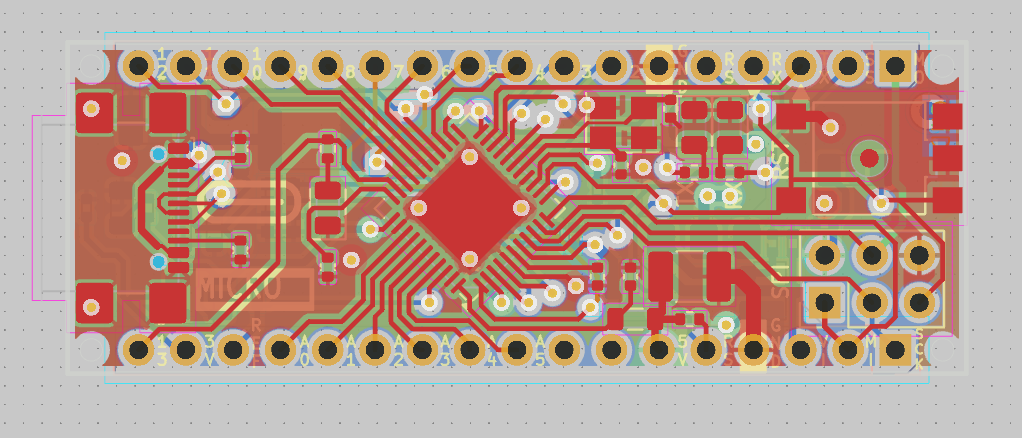

PCB

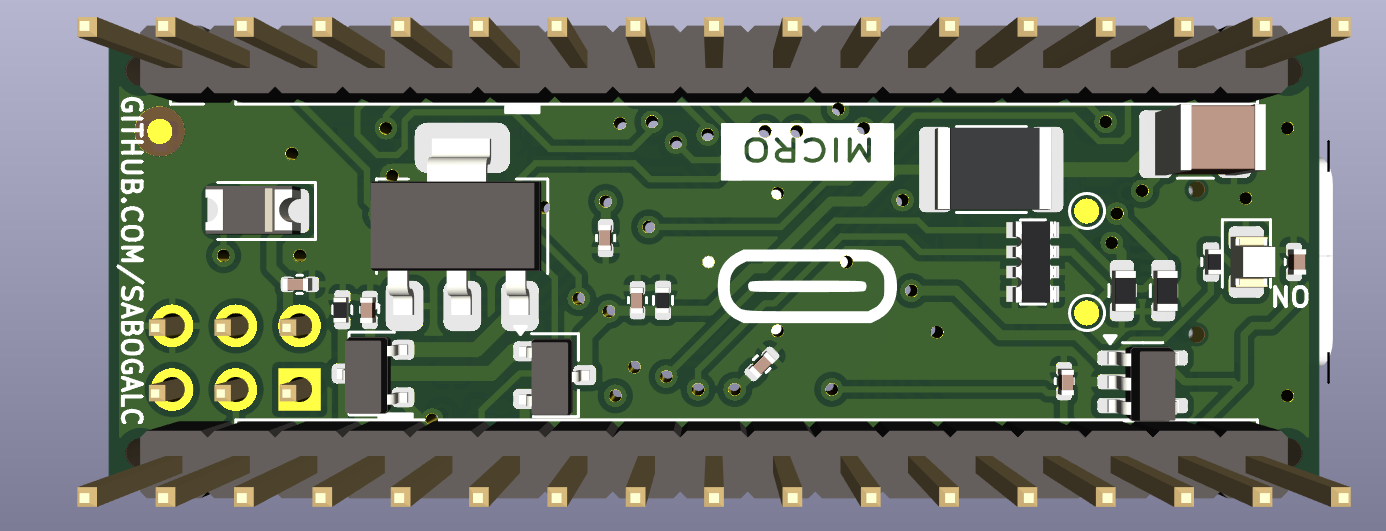

3D

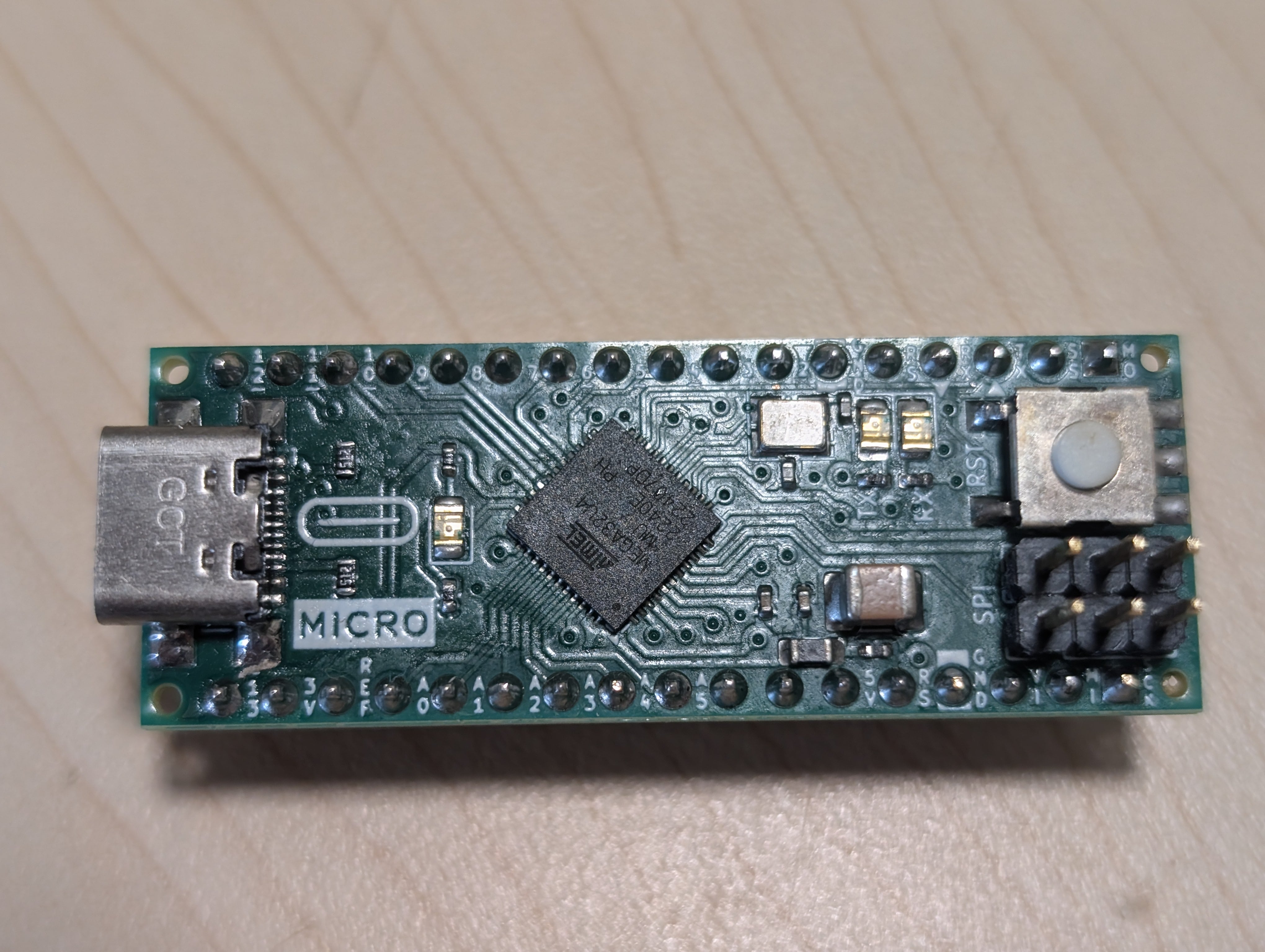

实物

除此之外，作者已经成功制作出这块实物电路板，并验证其可以正常工作。可以使用附件中的gerber文件进行复刻！

Arduino KiCad其他版本

• Arduino Uno R3

• Arduino Uno R3 SMD

• Arduino Uno R4 Minima

• Arduino Uno R4 WiFi (该设计未验证，使用前请自行核实)

• Arduino Leonardo

• Arduino Micro

• Arduino Nano

• Arduino Mega 2560

License

开源协议：WTFPL license

项目主页

仓库地址：https://github.com/sabogalc/KiCad-Arduino-Boards

作者：sabogalc
