项目概述

Arduino 设计文件是全开源的，但并非使用KiCad进行设计的，因此本项目的作者sabogalc决定通过官方的原理图和布局，使用KiCad进行重新设计。

PCB与原理图

原本以为这块板子会是最难设计的，但其实并没有那么糟糕。它确实花了作者最长的时间，不过我把整个设计拆分成了好几天、一小段一小段来完成。

目前还没有项目需要用到这块板子提供的多达 54 个 GPIO 引脚，但我知道它在机器人和 3D 打印领域非常常用，而且我也在 Ben Eater 的 YouTube 频道里看到过用它来读取 EEPROM 数据。

原理图

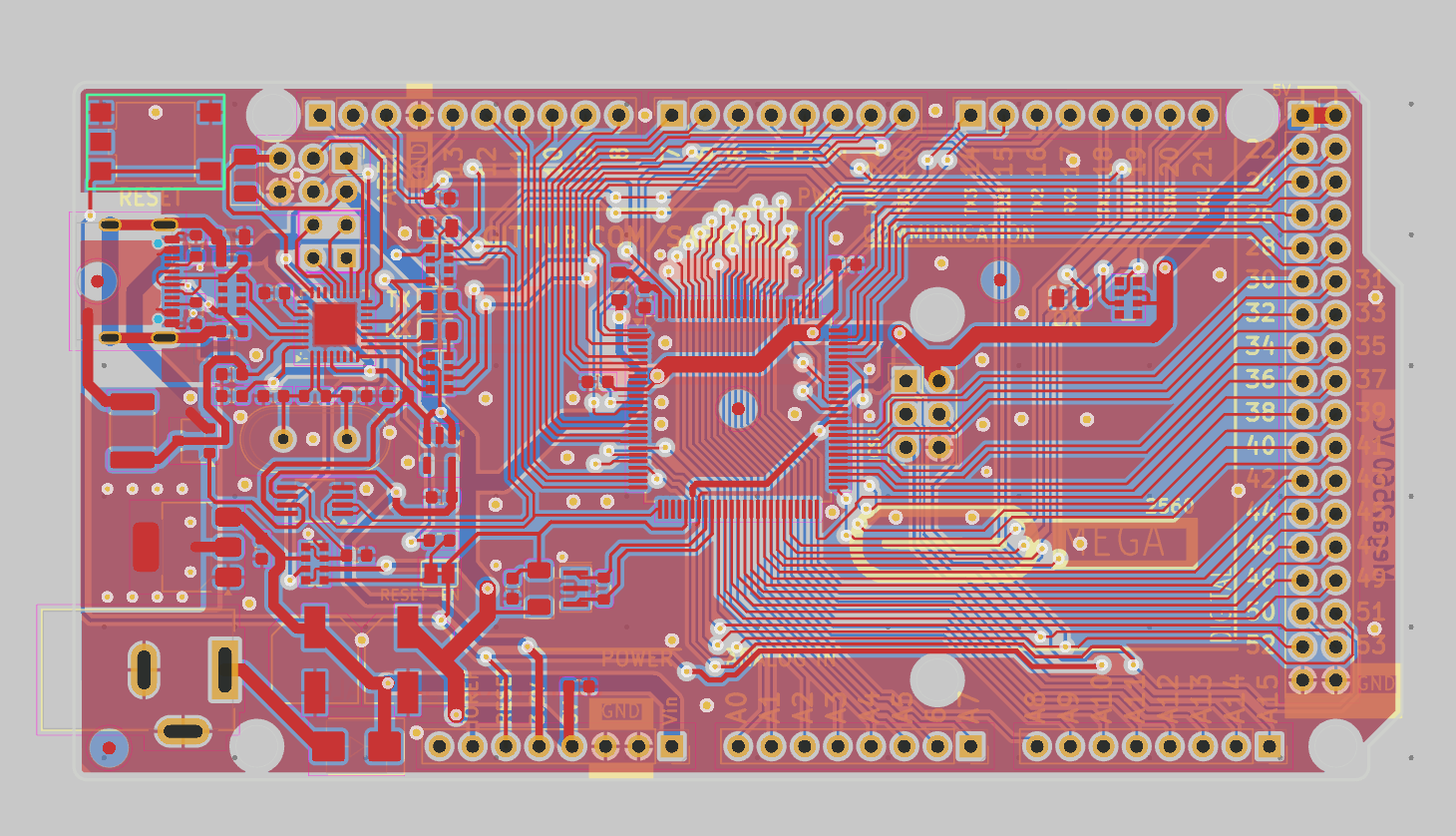

PCB

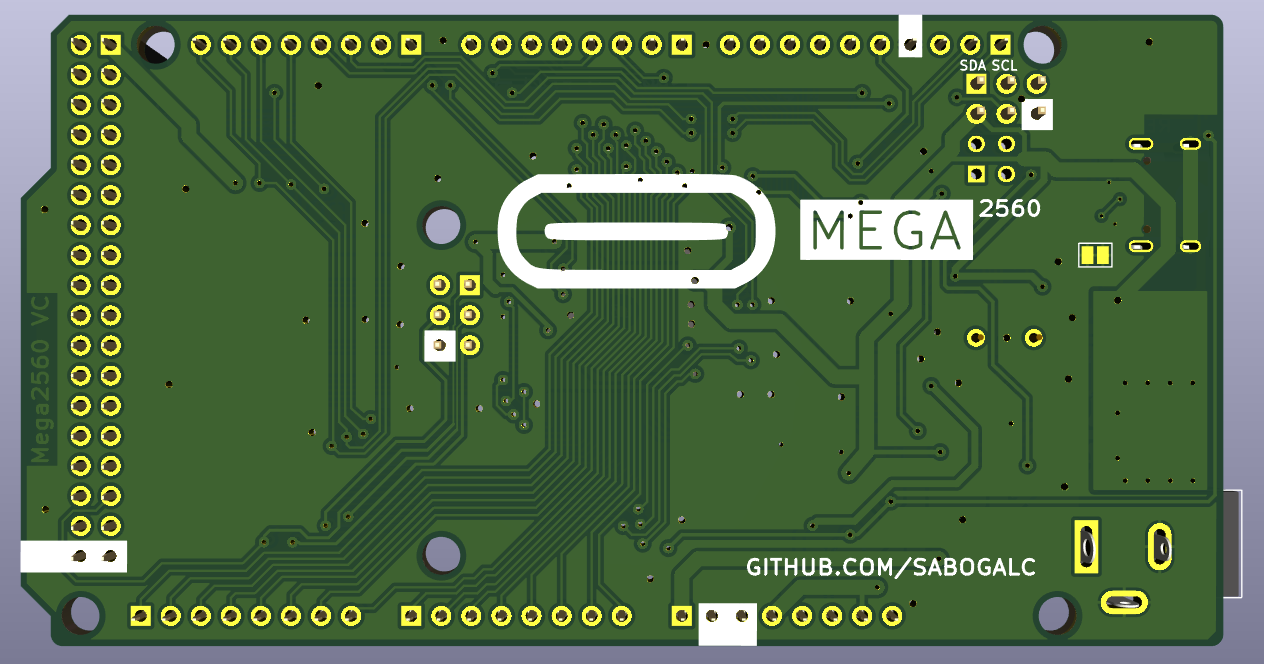

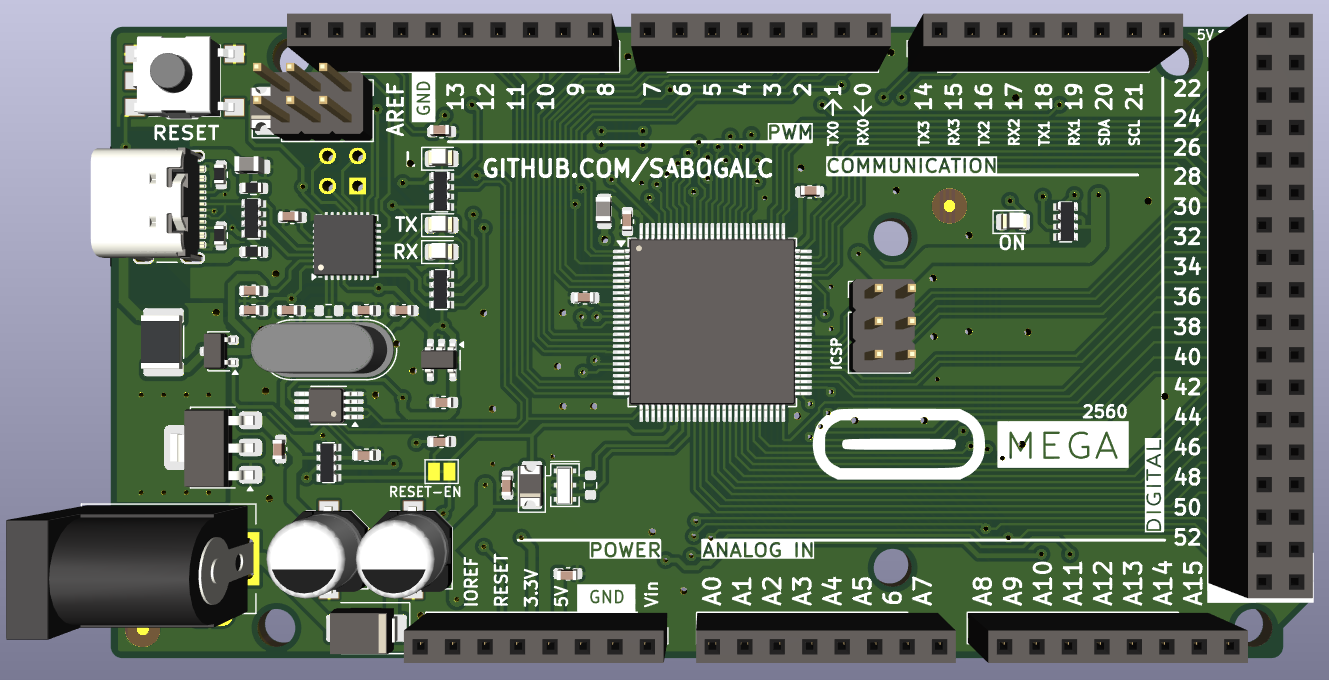

3D

Arduino KiCad其他版本

• Arduino Uno R3

• Arduino Uno R3 SMD

• Arduino Uno R4 Minima

• Arduino Uno R4 WiFi (该设计未验证，使用前请自行核实)

• Arduino Leonardo

• Arduino Micro

• Arduino Nano

• Arduino Mega 2560

License

开源协议：WTFPL license

项目主页

仓库地址：https://github.com/sabogalc/KiCad-Arduino-Boards

作者：sabogalc

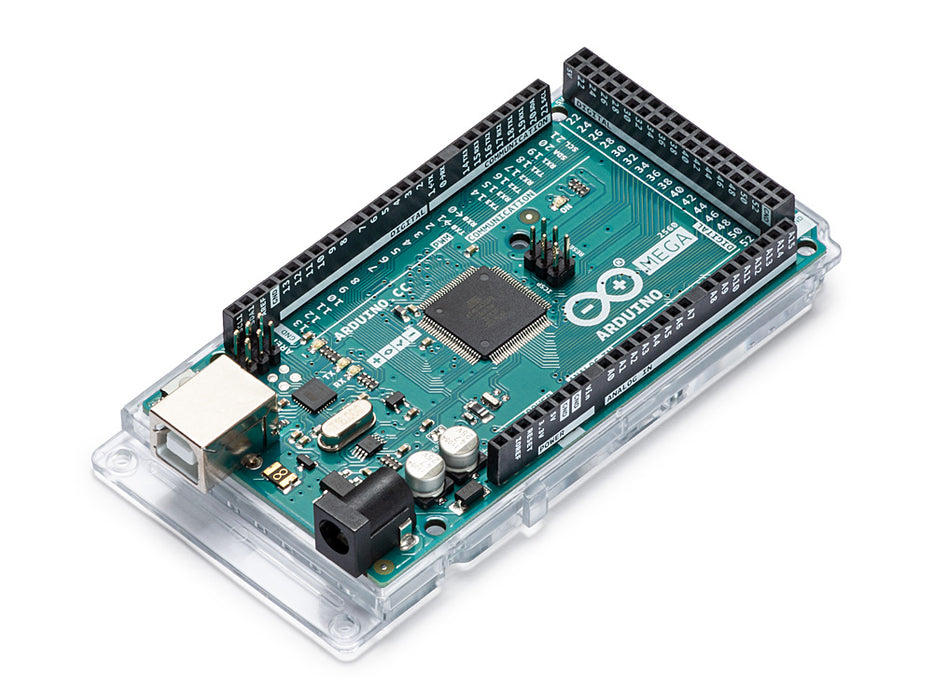

Arduino Mega 2560 介绍

Arduino Mega 2560 是一款基于 ATmega2560 芯片的微控制器板。它拥有 54 个数字输入 / 输出引脚（其中 15 个可用作 PWM 输出）、16 个模拟输入、4 个 UART（硬件串口）、一个 16MHz 晶振、一个 USB 接口、一个电源接口、一个 ICSP 接口以及一个复位按键。

该控制器集成了支撑微控制器运行的全部所需组件：只需使用 USB 线将其连接至电脑，或通过 AC-DC 适配器、电池供电，即可开始使用。Mega 2560 控制板与绝大多数为 Uno 以及前代 Duemilanove、Diecimila 控制板设计的扩展板（Shield）兼容。
