项目概述

Arduino 设计文件是全开源的，但并非使用KiCad进行设计的，因此本项目的作者sabogalc决定通过官方的原理图和布局，使用KiCad进行重新设计。

PCB与原理图

看到板上这 96 颗 LED 阵列时，我就知道工作量小不了。而且在这个仓库的所有电路板里，这是唯一一块我不确定能否满足厂家生产规范的板子。下面我会标出我认为可能存在问题的部分。

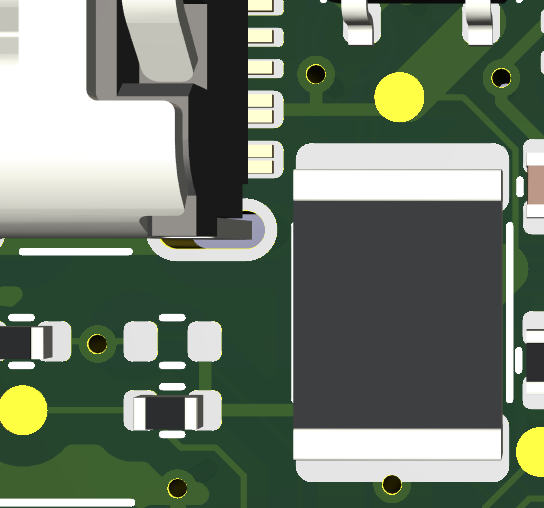

• 首先，3.3V 保险丝距离 USB‑C 接口的 GND 焊盘非常近，这可能成为 3.3V 对地短路的隐患。

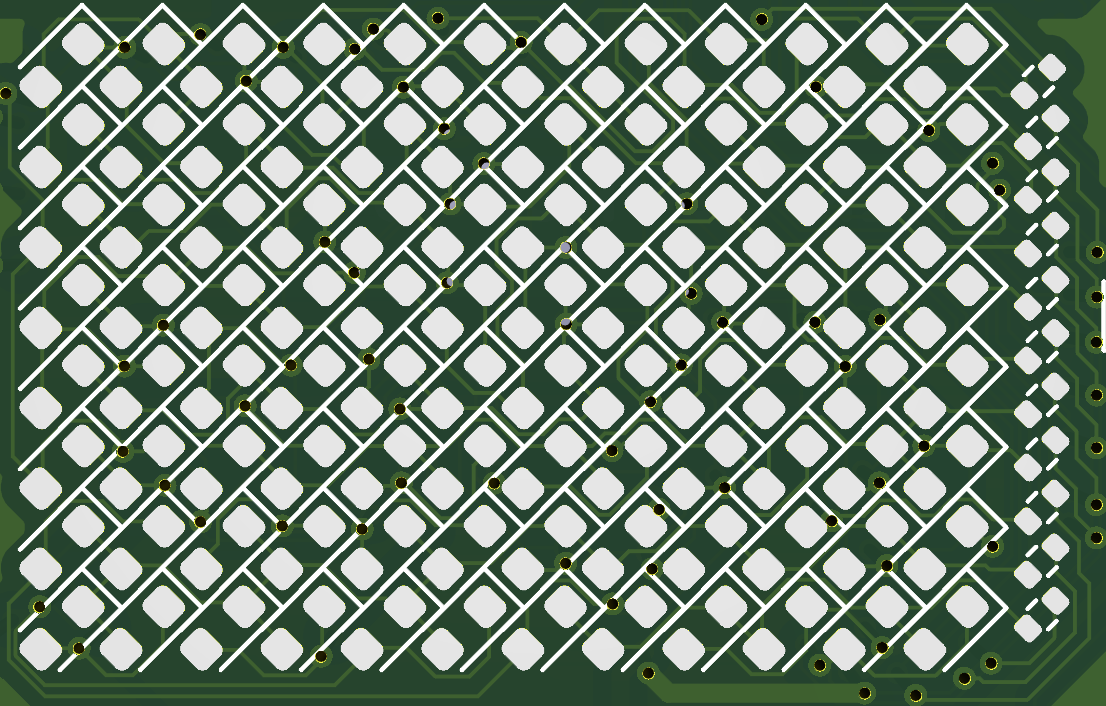

• 其次就是 LED 的布局与走线，尤其是很多走线之间的间距非常小。

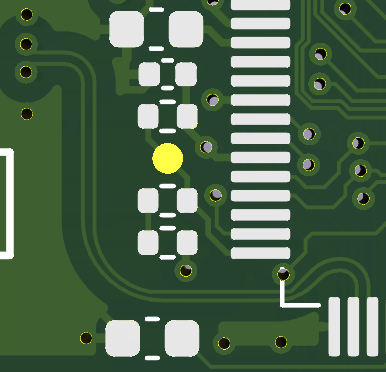

• 这块板上一些弧形走线也可能存在问题，例如下图所示。



总而言之，如果有人真的用这些 Gerber 文件去打样生产这块板，麻烦告诉我结果是一切正常，还是需要做修改。

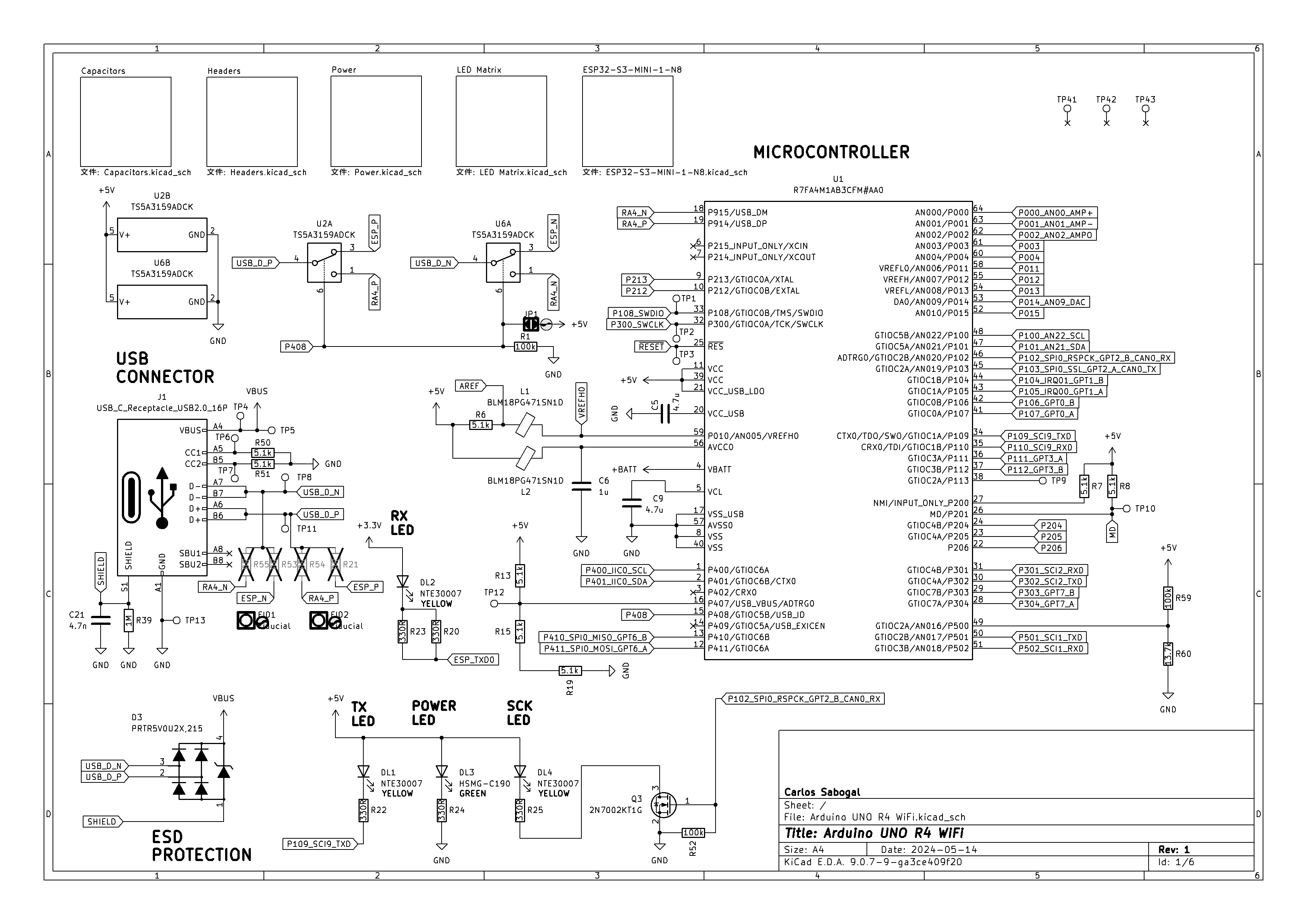

原理图

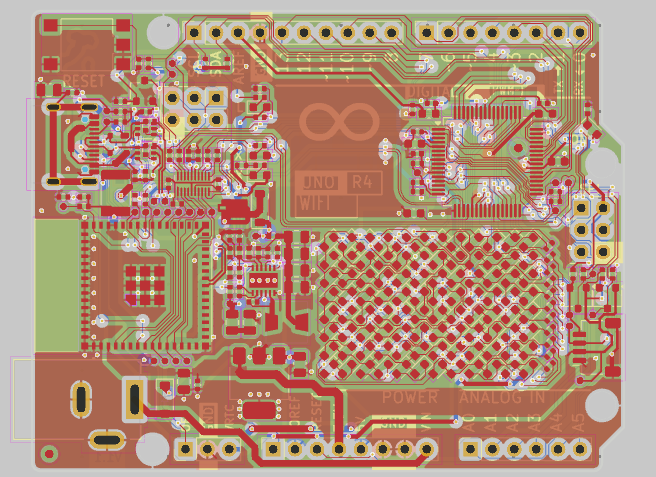

PCB

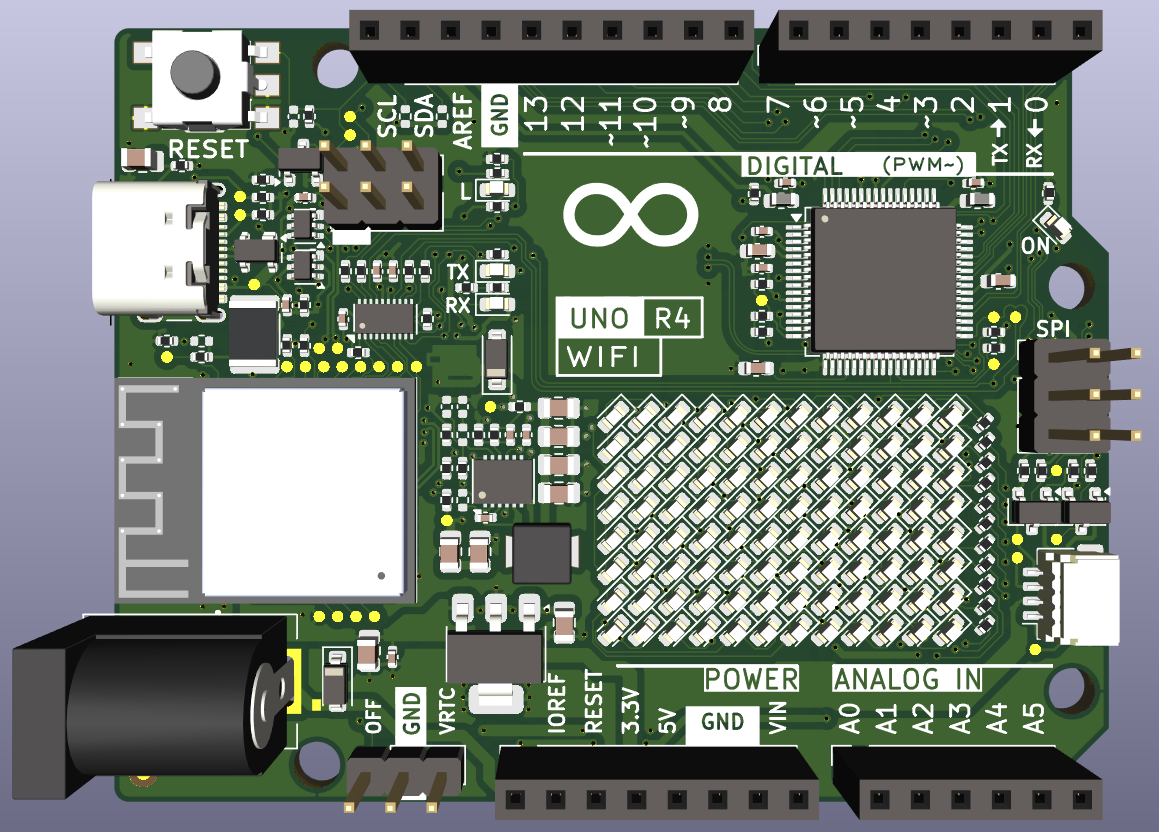

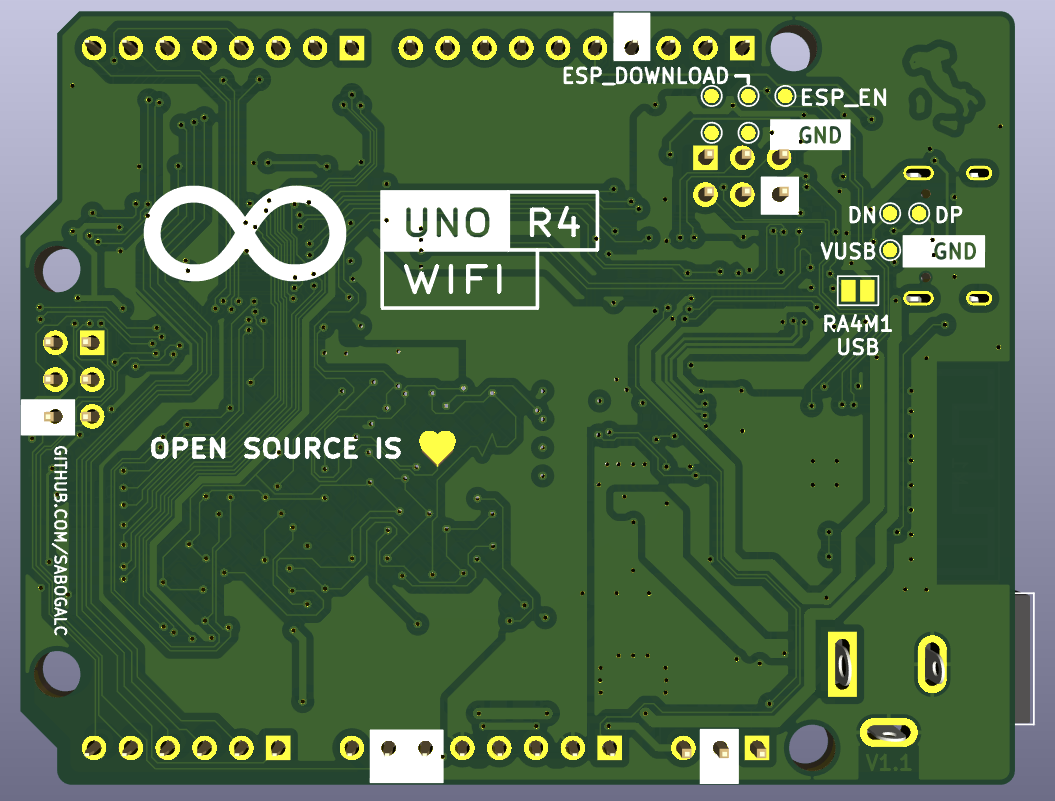

3D截图

Arduino KiCad其他版本

• Arduino Uno R3

• Arduino Uno R3 SMD

• Arduino Uno R4 Minima

• Arduino Uno R4 WiFi (该设计未验证，使用前请自行核实)

• Arduino Leonardo

• Arduino Micro

• Arduino Nano

• Arduino Mega 2560

License

开源协议：WTFPL license

项目主页

仓库地址：https://github.com/sabogalc/KiCad-Arduino-Boards

作者：sabogalc

下面是Arduino Uno R4 WiFi介绍

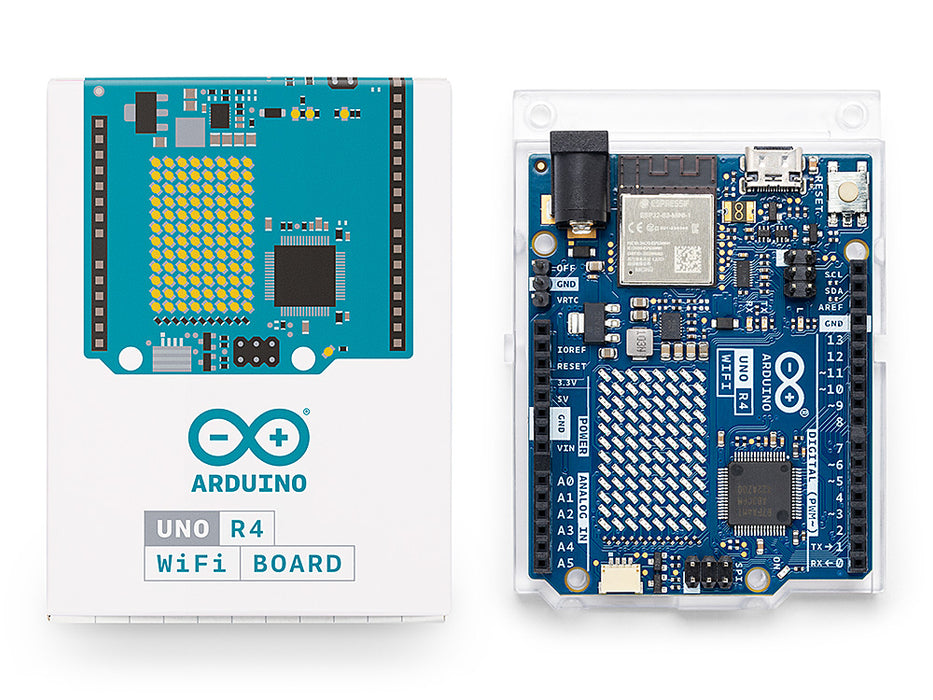

UNO R4 WiFi

Arduino® UNO R4 WiFi 是⾸款配备 32 位微控制器和 ESP32-S3 Wi-Fi® 模块 (ESP32-S3-MINI-1-N8) 的 UNO 板。它采⽤ Renesas 的 RA4M1 系列微控制器 (R7FA4M1AB3CFM#AA0) ，基于 48 MHz Arm® Cortex®-M4 微处理器。 UNO R4 WiFi 的 内存⽐前代产品⼤，有 256 kB 闪存、 32 kB SRAM 和 8 kB EEPROM 。 RA4M1 的⼯作电压固定为 5V ，⽽ ESP32-S3 模块为 3.3V 。这两个 MCU 之间的通信通过逻辑电平转换器 (TXB0108DQSR) 执 ⾏。

该开发板具有 14 个数字 I/O 端⼝， 6 个模拟通道，专⽤于 I2C 、 SPI 和 UART 连接的引脚。它具有更⼤的内存：闪存（ 256 kB ）是之前的 8 倍， SRAM （ 32 kB ）是之前的 16 倍。它的时钟速度为 48 MHz ，⽐之前的快 3 倍。

此外，它还具有 ESP32-S3 模块，⽤于 Wi-Fi® 和 Bluetooth® 连接，以及内置的 12x8 LED 矩阵，使其成为迄今为⽌最具视觉 效果的 Arduino 开发板之⼀。 LED 矩阵是完全可编程的，您可以加载从静态帧到⾃定义动画的任何内容。

技术参数

• 概述

  • 48 MHz Arm® Cortex®-M4 微处理器，带浮点运算单元 (FPU)

  • 5V ⼯作电压

  • 实时时钟 (RTC)

  • 内存保护单元 (MPU)

  • 数模转换器 (DAC)

• 内存

  • 256kB 闪存

  • 32kB SRAM

  • 8kB 数据存储器（ EEPROM ）

• 外设

  • 电容式触摸感应单元（ CTSU ）

  • USB 2.0 全速模块 (USBFS)

  • 14 位 ADC

  • 最⾼ 12 位 DAC 运算放⼤器 (OPAMP)

• 电源

  • RA4M1 的⼯作电压为 5V

  • 建议输⼊电压 (VIN) 为 6-24 V

  • 桶形插孔连接⾄ VIN 引脚（ 6-24 V ）

  • 通过 USB-C® 供电 , 电压为 5V

• 通信

  • 1 个 UART （引脚 D0 、 D1 ）

  • 1 个 SPI （引脚 D10-D13 ， ICSP 针座）

  • 2 个 I2C （引脚 A4 、 A5 、 SDA 、 SCL, (Qwiic connector)

  • 1 个 CAN （引脚 D4 、 D5 ，需要外部收发器）
