期待中的航顺HK32F103A开发板，终于收到啦，其包装是一个简朴的纸盒，打开后是小巧的开发板，见图1只图3所示，整体采用单面器件布局。

图1 包装形式

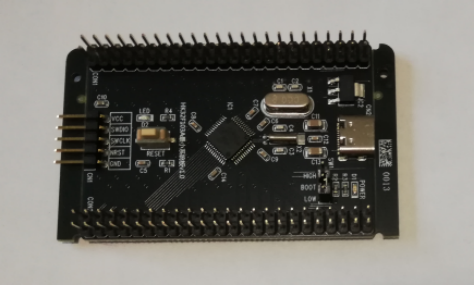

图2 正面

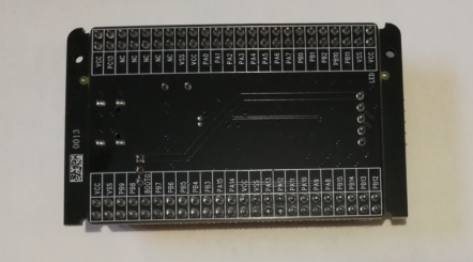

图3 背面

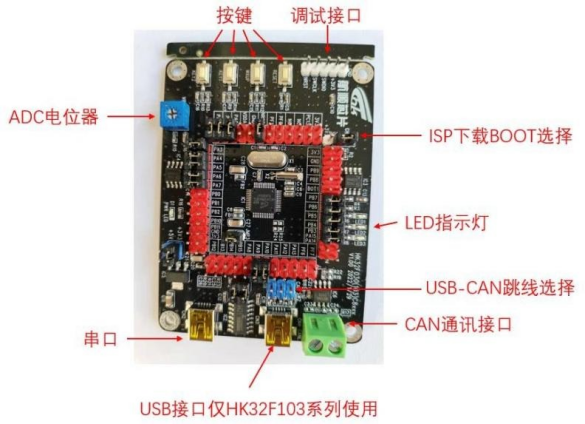

稍感意外的是，似乎同原来介绍的图片有所差异，见图4所示。目前得到的开发板更接近于是最小系统开发板，省去了相应的外设。

图4  原图片

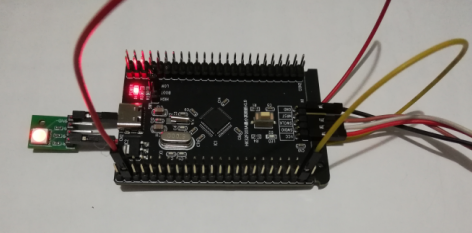

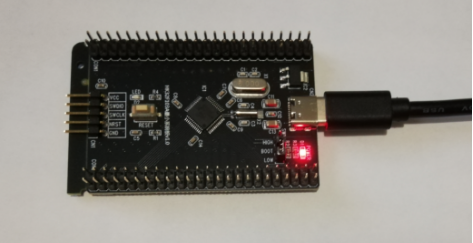

上电后，其状态见图5所示，除电源指示灯被点亮外，无其它变化。

图5 上电状态

在官网上，未发现相应的例程及原理图，只好找了一个相近型号程序加以测试，在KEIL环境下，经编译其结果见图6所示。

图6 完成编译

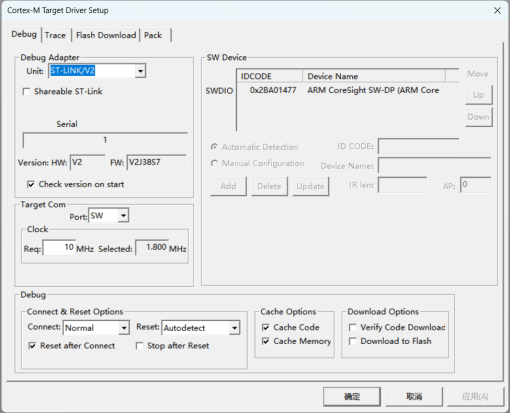

随后，选取ST_LINK为调试下载工具，在连接后其状态见图7所示。

图7 连接状态

为便于观察验证，是利用PC13来控制外观的LED模块，其引脚的配置函数为：

void LED_GPIO_Config(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOC, ENABLE);
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOC, &GPIO_InitStructure);
  GPIO_SetBits(GPIOC, GPIO_Pin_13 );
}

控制LED灯闪烁的主程序为：

int main(void)
{
 SystemInit();
 LED_GPIO_Config();

  while (1)
  {
		LED1( ON );
		Delay(0x200000);
		LED1( OFF );
		Delay(0x200000);
  }
}

经下载测试，其执行效果见图8所示，LED开始闪烁，说明对开发方式的探索是成功和有效的。

图8 测试效果

有了这个基础，后面的开发和测试就有了基本的保障。
