BK7258 AI玩具开发板快速使用指南

关于该指南

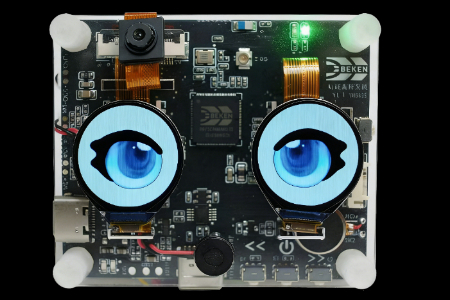

BK7258 AI玩具开发板是一款基于博通集成电路 BK7258 芯片的 AI 玩具对话开发板。该指南旨在方便您快速找到所需资料、快速体验产品效果。

电子版

您可以扫描下方二维码，获取该指南的最新版本。

开发板资源

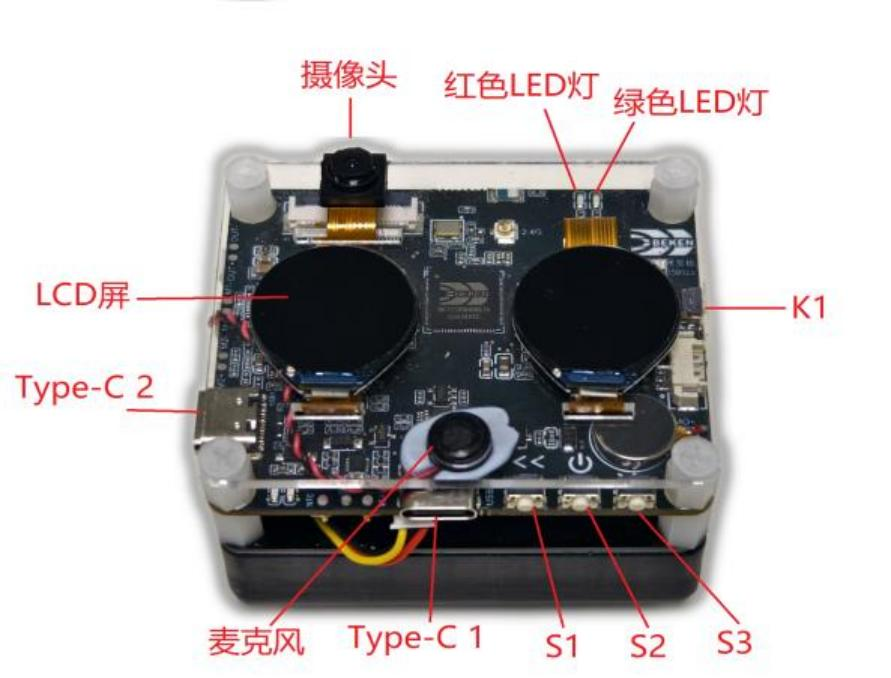

以下是开发板套件整机视图及主要外设功能介绍：

-Type-C 1:  串口 Log 查看、充电、烧录固件版本

• 波特率（Baud rate）：921600

• 数据位（Data bits）：8

• 奇偶校验（Parity）：None

-Type-C 2: U 盘、充电

-按键 S1:  短按音量+，长按进入配网状态

-按键 S2:  长按开机/关机，短按切换模式（单语音/多模态）

-按键 S3:  短按音量－，长按恢复出厂设置

-按键 K1: 短按系统复位

-LED 灯主要状态提示:

• 红绿灯交替闪烁:  处于配网状态

• 红灯快闪:  网络异常、云服务连接异常

• 红灯慢闪：  电池电量低于 20%

快速体验

通过以下步骤您可以快速体验 AI 对话。

1. 手机扫描下方二维码下载安装 Beken IoT App



2. 手机 App 注册账号（邮箱注册）并登录

3. Type-C 线插入开发板的Type-C 1 或者 Type-C 2 口给设备充电

4. 长按 S2 按键开机

5. 长按 S1 按键进入配网状态

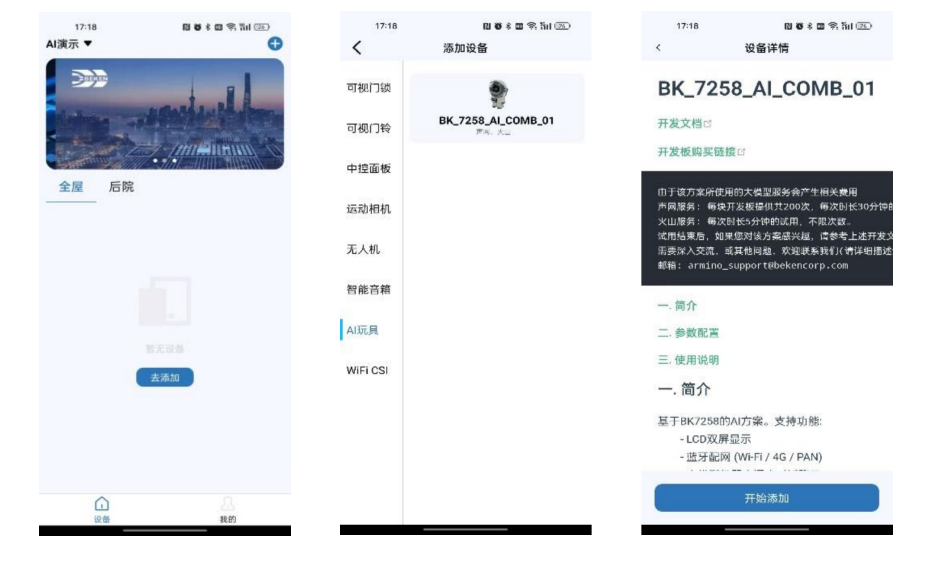

6. 点击“去添加 ”----选择 “BK_7258_AI_COMB_01 ” ----点击“开始添加”

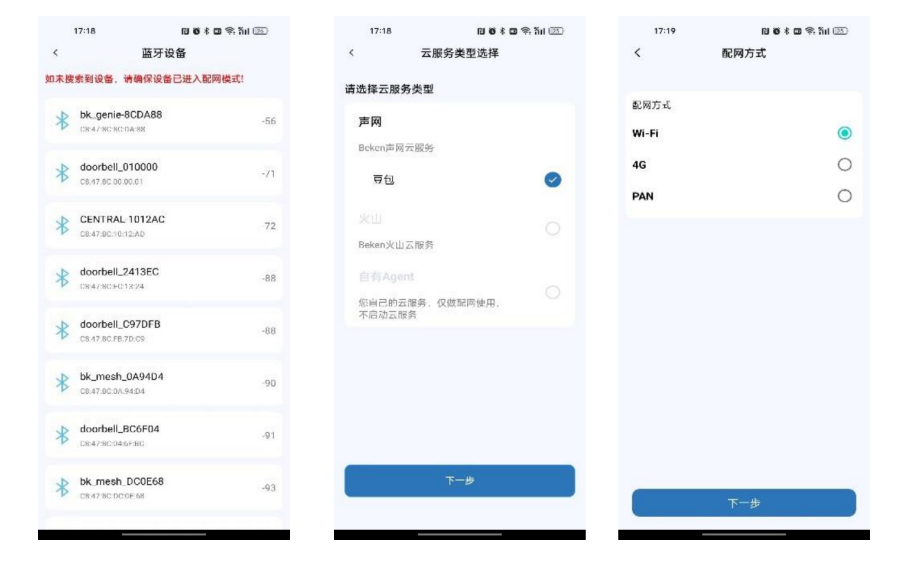

7. 选择设备(按照 rssi 排序，一般第一个就是您的设备) ----选择云服务(默认版本为声网服务，如需其它版本请烧录对应固件)，点击“下一步”----选择配网方式  (本示例以 Wi-Fi 为例)，点击“ 下一步 ”

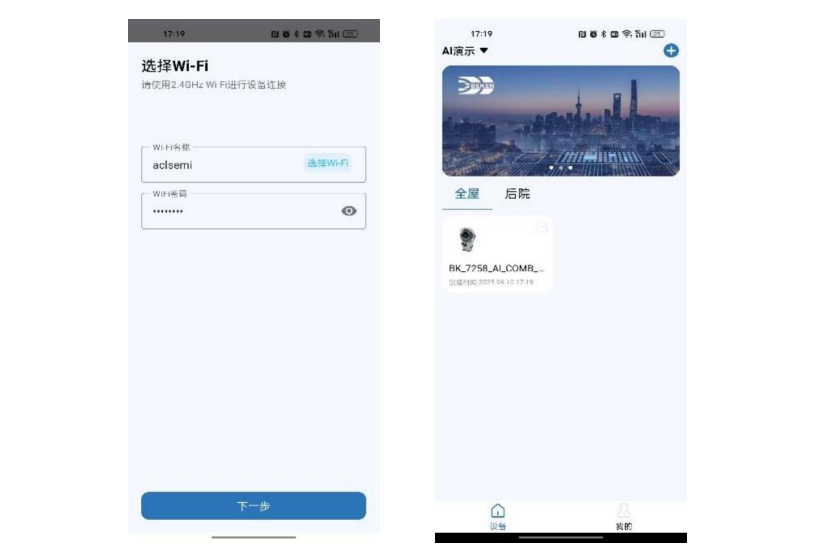

8. 填 Wi-Fi 名称和密码，点击“下一步”----配网成功后，返回首页即可看到您的设备。



9. 对着开发板说“ 嗨 ，啊米诺 ”，即可唤醒设备。唤醒后，  您就可以和它进行自由语音对话了。

如果您想要体验多模态 AI 对话，可以通过短按 S2 按键进行切换。切换成功后，  LCD显示“ 图像识别”字样。

更多资源

您可以扫描下方二维码，获取更多丰富资源。里面汇总了软件 SDK 代码路径、文档、硬件资料、设计指导文档、视频资料、常见 Q&A 等信息。
