作者:华秋开源硬件社区黄晶晶
近期,OpenAI GPT-6 Astra凭借自主操控EDA软件、全自动完成PCB布线的演示,迅速刷屏全网。炫酷的发布演示效果,究竟是实验室限定的场景秀,还是能够落地量产、适配真实项目的实战工具?
9月11日,由华秋智联倾力打造的产业直播栏目《芯灵硬见》,聚焦“GPT6真的会PCB自动布线了吗?”这一主题,邀请行业专家凡亿教育创始人、技术总监郑振宇,以及华秋EDA产品经理邵中尉,硬核分享最新实测效果以及AI对PCB工具革新的深入剖析与思考。该直播在华秋开源硬件社区、华秋EDA、华秋商城等线上直播矩阵播出,得到广大工程师用户的热烈响应,观众人次创新高。

演示视频炸裂,实测情况如何?
“官方发布的GPT-6 Astra快速完成 PCB布线的演示视频效果很炸裂,但视频是时间浓缩后的效果,并非真实15秒就能完成板子的布线。”凡亿教育郑振宇老师在直播开头时说道。
华秋EDA邵中尉老师表示认同,他说:“看过该演示视频,视频里PCB 布线质量较高,工程师自己手动绘制,花费好几天可能都未必能达到这个水准。”

但在邵老师的测试中我们能看到更多细节。该测试依托kicad官方PCB文件(两层板),手动删除铺铜以及所有已经存在的走线和过孔后,得到的一个包含布局和板框的待布线PCB。
在实测中,GPT6的布线方法是使用kicad以及freerouting2.4.1,先使用KiCad导出工程的DSN文件(包含布局、线宽线距等约束),然后输入给FreeRouting并不断调用它进行布线。
实测发现布线完成了且布线基本遵照了走线在每一层方向的一致性,不过在左下角有一个不合适的过孔,导致top层的许多连线被迫绕路,与人工布线相比显得稍有杂乱和不妥等问题。

而在华秋EDA负责人胡庆翰老师早前的一个测试中,如果不允许调用外部工具,要求通过视觉与鼠标、键盘操作 KiCad 来完成PCB布线,其运行一个小时只完成了三段很短的走线,也就是说仅用computer use的能力在这个实例中并不能完整进行布线。
据介绍,华秋kicad的freerouting插件功能正在加紧开发、调试中,近期就会推出,让大家在AI面板中通过命令直接进行自动布线。
GPT-6自动PCB布线仍有不少难点,未来PCB设计价值重心迁移
凡亿教育郑振宇老师指出,公开演示的案例存在电路规模不大、信号类型简单、没有复杂高速信号、电源完整性、电磁兼容约束少,器件数量可控等情况。然而,放到真实工业项目,PCB 设计不只是把线连通,还要考虑阻抗、差分、电源分割、散热、结构外壳干涉、生产工艺、安规等一堆约束。目前它几十秒出的方案更多是 “连通版 PCB”,不等于 “可量产 PCB”。

但PCB 布线的难点,从来不只是把网络连通,还需要考虑电气、物理、制造、系统等整体能力。尤其在高速信号设计、射频/模拟混合信号、高可靠/汽车电子、高密度HDI/封装基板这四类场景还无法完全适配。

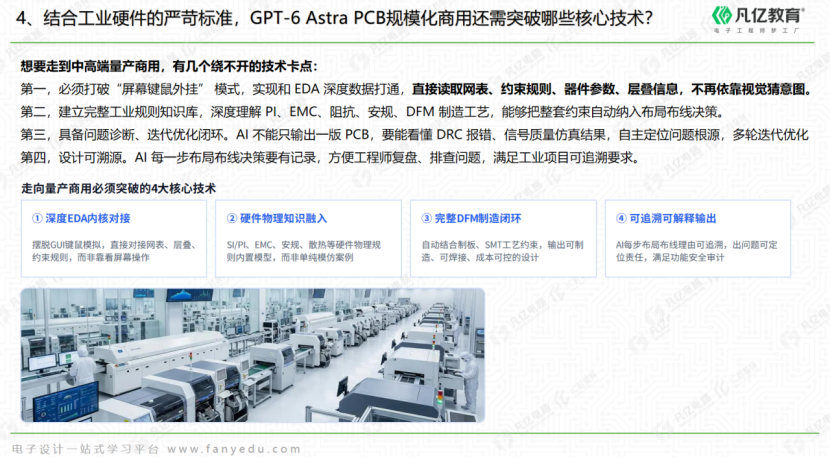

郑振宇老师认为,当前GPT6 Astra 属于通用大模型外挂方案,看屏幕、模拟鼠标键盘,相当于人坐在电脑面前看屏幕操作软件,不深入 EDA 底层内核。那么,未来的专业 EDA AI方案应当是深度嵌入 EDA 工具内部,直接读取网表、约束、层叠、器件库,调用工具内核数据,原生理解设计数据。
PCB 设计的价值重心迁移,将从 “绘图执行” 转向 “需求定义、约束设计、风险评估、方案审核”。未来硬件工程师必须学会和 AI 协同工作,懂得用好 AI,同时具备校验 AI 输出的能力。硬件工程师的核心工作不再是 “画板子”,而是定义约束条件。明确层叠、阻抗、电源、EMC、结构、工艺全部要求,给 AI 输入清晰边界。AI仅作为辅助工具释放精力,减少重复性评审工作。
郑振宇老师预测,短期1-2年,AI作为原型初稿辅助工具,中期3-5年结合EDA原生接口,消费类板大幅减少工作量,长期5年以上复杂高可靠项目仍离不开工程师评审签核,工程师角色从执行者变得决策者。
