近日，由华秋智联倾力打造的产业直播栏目《芯灵硬见》开播，首期主题锁定“智能硬件设计的AI新范式”，邀请行业专家硬核分享最前沿AI智能硬件设计思路与技术趋势。

深耕EDA行业近二十年的专家华秋智联AI EDA负责人胡庆翰针对AI与EDA的融合发展现状、行业痛点及未来趋势作出了系统性解读，清晰拆解了当下AI EDA的真实产业格局，也纠正了市场对“AI快速替代硬件工程师”的片面认知。

他表示，当下人工智能与电子设计自动化（EDA）的融合热度高涨，各类全自动PCB设计、AI替代硬件设计的话题层出不穷，但从实际落地情况来看，AI在硬件EDA领域的应用仍处于初级探索阶段，远未实现颠覆性突破。相较于成熟的软件AI应用，硬件AI EDA落地难度更高，行业整体正从零散的AI工具辅助模式，稳步向全流程、闭环式的AI产业基建体系逐步演进。

胡庆翰在分享中重点剖析了硬件AI EDA难以快速产业化落地的三大核心瓶颈，这也是制约行业全自动设计普及的关键原因。

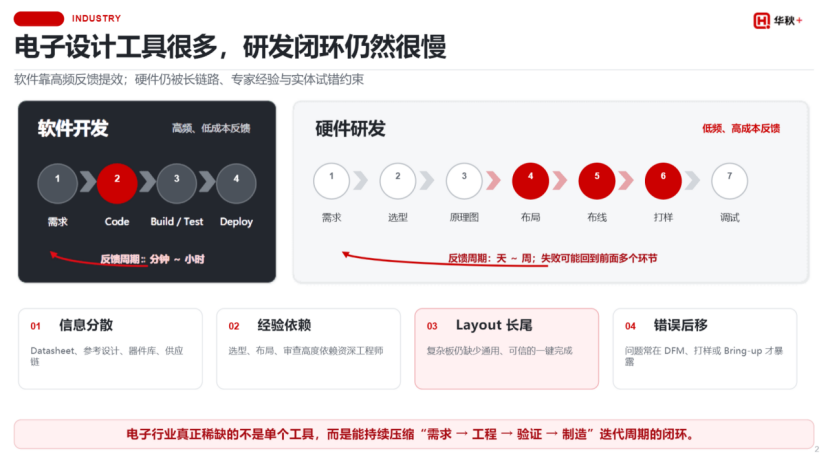

他指出，首要难题是验证闭环缺失，硬件设计链路极为冗长，涵盖元器件选型、原理图设计、PCB布局布线等多个核心环节，且全程缺乏高效的即时验证机制。不同于软件代码可通过快速编译、测试完成纠错验证，硬件设计的ERC、DRC、DFM等传统验证手段，仅能完成基础规则校验，无法判定电路功能逻辑的合理性。即便所有验证数据归零，也无法确保最终电路板可正常工作，这就导致硬件设计试错成本极高、迭代周期极长。

同时，他强调数据稀缺与经验壁垒是行业另一大痛点。AI大模型的高效迭代与落地，高度依赖海量、高质量的标准化数据，但目前PCB行业公开数据集不仅数量稀少，整体质量也参差不齐。更关键的是，硬件设计存在极强的经验壁垒，大量核心的隐性实操知识难以标准化、数字化。这些行业Know-how大多沉淀在企业核心数据库和资深工程师的实操经验中，无法被大模型有效学习和复刻，直接限制了AI的硬件设计能力上限。除此之外，他坦言，PCB自动布线存在固有技术局限，自动布局布线本质是复杂的工程难题，自动布线器已有数十年，但复杂 PCB 上“通用、可信、可直接交付”仍未普遍成熟。

针对海内外主流AI EDA工具的发展现状，胡庆翰表示，目前市面上各类AI EDA工具层出不穷，各有所长，但整体能力参差不齐，没有任何一款产品可以实现复杂硬件设计的全流程自动化。而传统EDA巨头在芯片端AI工具有所突破，在板级EDA领域并未有实质性落地成果，尚未形成真正的市场竞争力。

此外，当前海外多数AI EDA工具均为独立SaaS服务，需要跨平台导入、导出文件，操作流程碎片化，无法形成设计闭环。

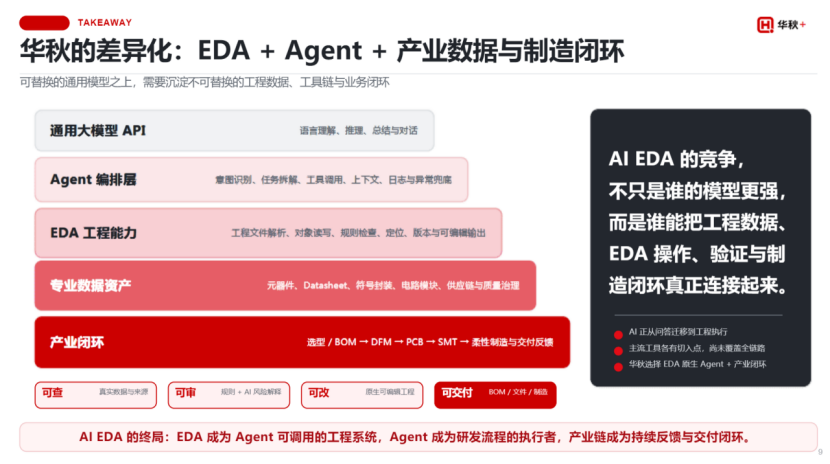

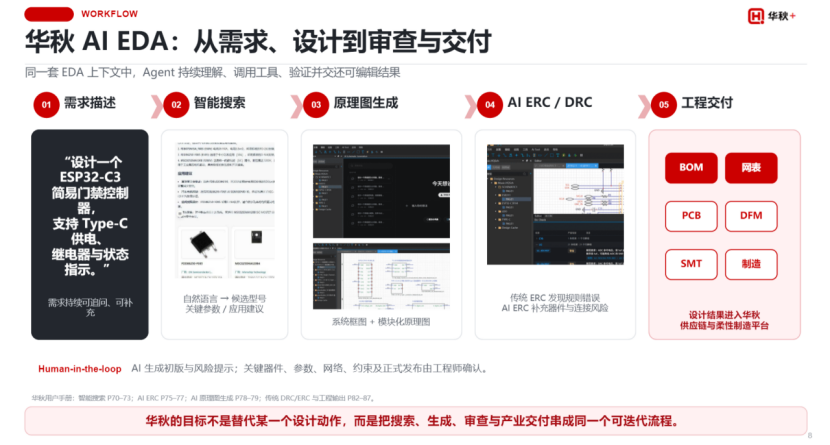

华秋AI EDA的差异化竞争优势则在于率先构建了原生EDA环境的生成与验证闭环，将AI能力深度集成于EDA工具内核之中。工具不仅支持自然语言快速生成模块化原理图，还依托自主清洗、标准化的器件Datasheet数据库，打造了AI增强型ERC检测功能。这一功能彻底突破了传统ERC仅校验引脚连接的局限，可从电路原理、器件参数层面核验功能逻辑，精准排查电压错配、模块适配异常等隐性问题，真正实现了设计、生成、验证、纠错的一体化闭环，解决了行业长期存在的功能验证缺失难题。

围绕AI EDA的未来发展形态，胡庆翰提出了“从工具到基建”的核心演进逻辑。他表示，当前行业普及的AI Copilot本质上都属于辅助工具，只是附加性功能，工程师脱离AI后，依然可通过传统GUI图形界面完成手动设计。但未来的EDA行业，AI将不再是辅助工具，而是不可或缺的产业基建。未来EDA工具将逐步摆脱传统图形界面依赖，通过AI Agent智能编排完整工作流，实现从需求输入、器件选型、电路设计、合规验证到物理实现的端到端全自动化设计，届时脱离AI将无法完成完整的硬件设计闭环。

他认为，未来行业竞争的核心不再是单一的模型算法优势，而是垂直数据资产与全产业闭环能力。通用大模型缺乏电子行业的结构化专业数据，无法适配硬件设计精细化、高合规性的要求，而垂类AI EDA企业的核心壁垒，正是标准化的器件数据、原厂参考设计、工程实操数据等专属数据资产。与此同时，唯有打通设计、器件采购、PCB制造、SMT加工的全产业链闭环，才能真正释放AI EDA的产业价值，推动传统硬件设计行业迈入智能化、自动化、高效化的全新发展阶段。
