开发板介绍

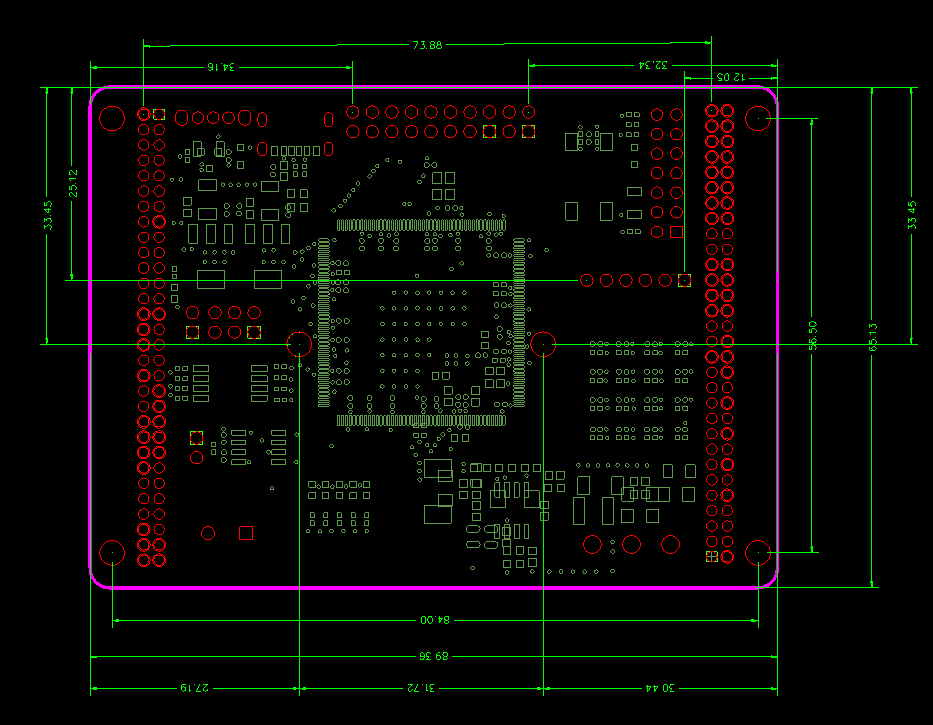

SYS-F335Demo 板卡基于国产 LY-F335 全兼容数字信号处理器，主频 150MHz，支持单精度浮点运算，内置 256Kx16 闪存、34Kx16 SARAM 及 12 位 16 通道 ADC。集成增强型 ePWM（150ps 高分辨率）、eCAP、eQEP，以及 2×eCAN、3×SCI、2×McBSP（可配 SPI）、I2C 等丰富接口。板卡支持 5V/24V 宽压输入，工作温度 -40~85℃，提供 TYPE-C 与接线端子供电，并引出 JTAG、CAN、电机控制、SPI/中断等接口，PCB 紧凑（65.13×89.36mm）。

该板卡适用于变频伺服、逆变储能、工业控制、电力电子、工业自动化及汽车电子等领域。优势亮点：国产软硬件全兼容，支持多种低功耗模式（IDLE/STANDBY/HALT）与灵活时钟管理；内置 128 位安全密钥保护代码与数据；配合 DPORT_ECAT 模块可快速实现 EtherCAT 从站设计，满足工业实时通信与控制需求。

开发板资源

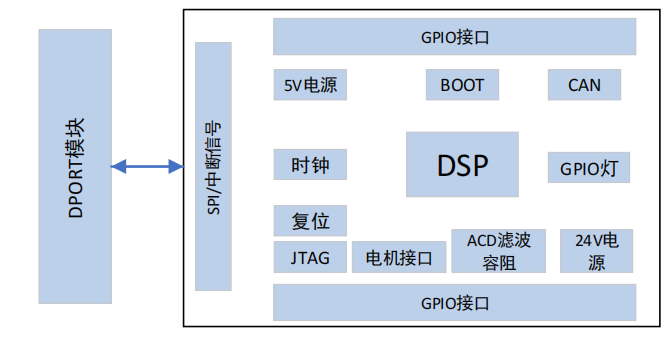

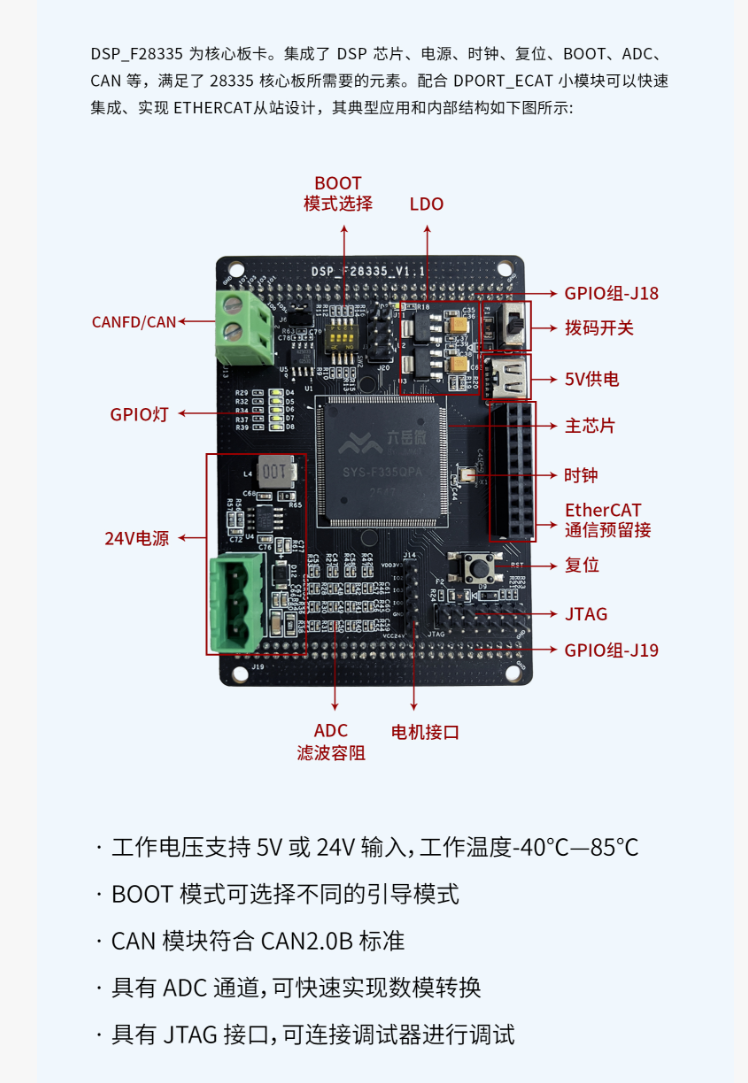

DSP_F28335 为核心板卡。集成了 DSP 芯片、电源、时钟、复位、BOOT、ADC、CAN 等，满足了 28335 核心板所需要的元素。配合 DPORT_ECAT 小模块可以快速集成、实现 EtherCAT从站设计，其典型应用和内部结构如下图所示

开发板特性：

• 工作电压支持 5V 或 24V 输入，工作温度-40℃—85℃

• BOOT 模式可选择不同的引导模式

• CAN 模块符合 CAN2.0B 标准

• 具有 ADC 通道，可快速实现数模转换

• 具有 JTAG 接口，可连接调试器进行调试

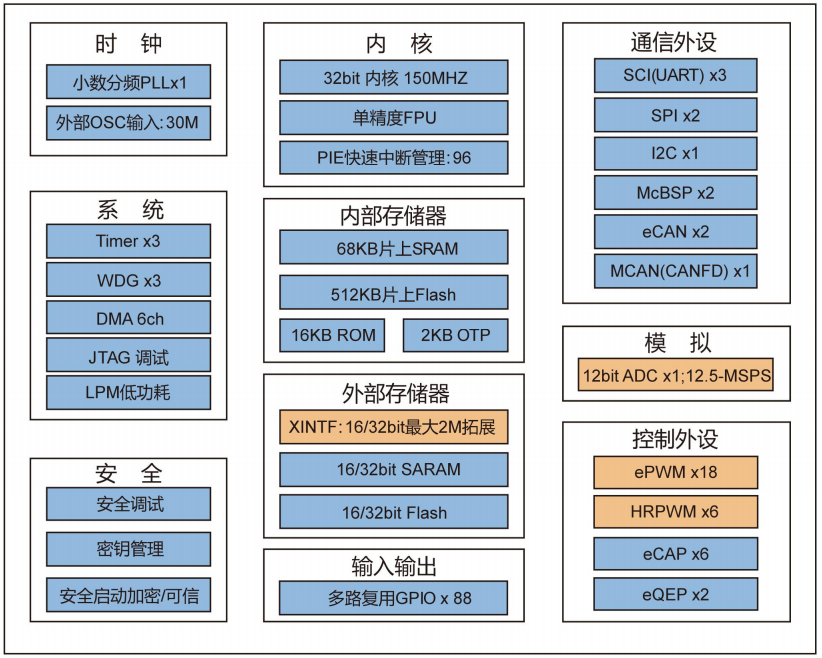

芯片参数及特性

性能说明：

• 32位自主内核设计，主频150Mhz（6.67ns周期）。

• 支持单精度浮点数运算。

• DSP指令集，适合数字信号处理。

• 256KB x16 片上 Flash 及 34KB x16 片上 SARAM，支持高速并行数据访问，提高系统整体性能,最大支持2MB的外部存储拓展

• 8K x16位 的引导ROM，支持软件引导模式。

丰富接口：

• 2个增强型eCAN模块，是实现高效、可靠内部通信和数据传输的关键组件。每个eCAN模块都具备强大的数据处理能力和抗干扰特性。

• 1个具有灵活数据速率的控制器局域网（MCAN/CANFD）模块。

• 3个SCI(UART)模块专门用于设备之间的串行数据通信，可支持全双工传输模式，适用多种通信协议，提供灵活的通信方式。

• 2个多通道缓冲串行端口（McBSP）模块，这些模块不仅可以用于高速数据传输，还可以根据需要配置为串行外设接口（SPI），以适应不同的应用场景。

• 2个专门的串行外设接口（SPI）模块，用于与外部设备进行高速同步数据传输，特别适用于需要高效率数据交换的应用。

• 1个内部集成电路（I2C）总线模块，用于实现芯片内部或与其他设备之间的低速、双向数据传输。

• 12位的模数转换器（ADC），能够处理高达16个不同的输入通道。

增强型控制外设：

• 18个增强型PWM，6个具备150ps精度的高分辨率脉宽调制（HRPWM）功能，提供更为精确的控制，适用于需要高精度定时和调制的应用场景。

• 6个增强型CAP，以极高的精度捕获外部事件，为系统提供实时的事件处理能力。

• 2个增强型QEP，能够准确读取位置和速度信息，广泛应用于电机控制和位置反馈系统中。

• 8个32位计时器，6个用于eCAP，2个用于eQEP；9个16位计时器，6个用于ePWM，3个用于XINTCTR。

低功耗和省电模式：

• 支持多种低功耗模式，包括IDLE（空闲）模式，处理器核心处于休眠状态，但外设仍可正常工作；STANDBY（待机）模式，系统大部分功能关闭，仅保留必要的唤醒功能；HALT（暂停）模式，系统几乎完全停止运行，功耗降至最低。

• 系统还提供了灵活的时钟管理功能，允许用户根据实际需求禁用独立外设的时钟信号，进一步降低整体功耗，延长设备续航时间。

安全设计：

• 采用高达128位的安全密钥技术，确保数据传输和存储过程中的高度加密保护，有效防止未经授权的访问和破解尝试。

• 对闪存、一次性可编程（OTP）存储器以及RAM模块进行全方位保护，防止固件被逆向工程分析，从而确保核心代码和敏感信息的安全性。

芯片框图

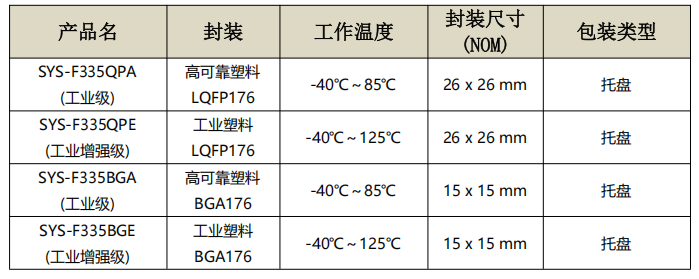

产品规格
