近期，OpenAI GPT-6 Astra凭借自主操控EDA软件、全自动完成PCB布线的演示，迅速刷屏全网。炫酷的发布演示效果，究竟是实验室限定的场景秀，还是能够落地量产、适配真实项目的实战工具？

9月11日，由华秋智联倾力打造的产业直播栏目《芯灵硬见》，聚焦“GPT6真的会PCB自动布线了吗？”这一主题，邀请行业专家凡亿教育创始人、技术总监郑振宇，以及华秋EDA产品经理邵中尉，硬核分享最新实测效果以及AI对PCB工具革新的深入剖析与思考。该直播在华秋开源硬件社区、华秋EDA、华秋商城等线上直播矩阵播出，得到广大工程师用户的热烈响应，观众人次创新高。

“官方发布的GPT-6 Astra快速完成 PCB布线的演示视频效果很炸裂，但视频是时间浓缩后的效果，并非真实15秒就能完成板子的布线。”凡亿教育郑振宇老师在直播开头时说道。

但他同时指出，公开演示的案例存在电路规模不大、信号类型简单、没有复杂高速信号、电源完整性、电磁兼容约束少，器件数量可控等情况。放到真实工业项目，PCB 设计不只是把线连通，还要考虑阻抗、差分、电源分割、散热、结构外壳干涉、生产工艺、安规等一堆约束。目前它几十秒出的方案更多是 “连通版 PCB”，不等于 “可量产 PCB”。

他认为，范式是真突破，但当前输出能力还停留在演示样本级别，不等同于工业级能力，属于有巨大潜力，但还没有跨过工程落地门槛。

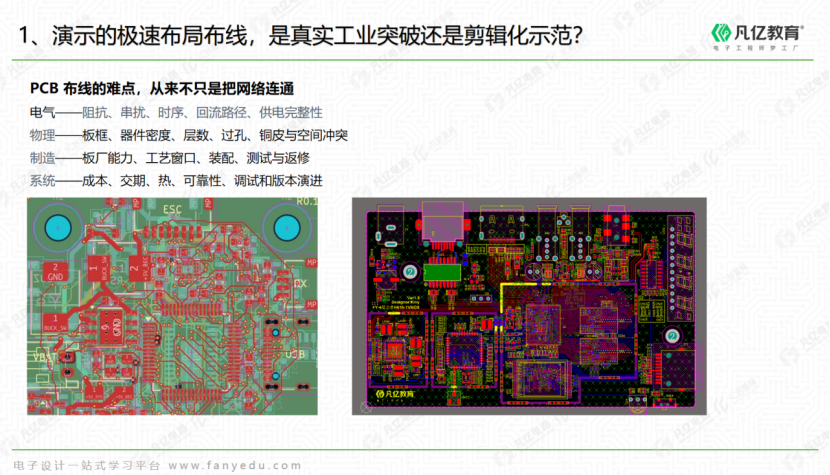

PCB 布线的难点，从来不只是把网络连通，还需要考虑电气、物理、制造、系统等整体能力。尤其在高速信号设计、射频/模拟混合信号、高可靠/汽车电子、高密度HDI/封装基板这四类场景还无法完全适配。

郑振宇老师认为，当前GPT6 Astra 属于通用大模型外挂方案，看屏幕、模拟鼠标键盘，相当于人坐在电脑面前看屏幕操作软件，不深入 EDA 底层内核。而专业 EDA AI方案应当是深度嵌入 EDA 工具内部，直接读取网表、约束、层叠、器件库，调用工具内核数据，原生理解设计数据。

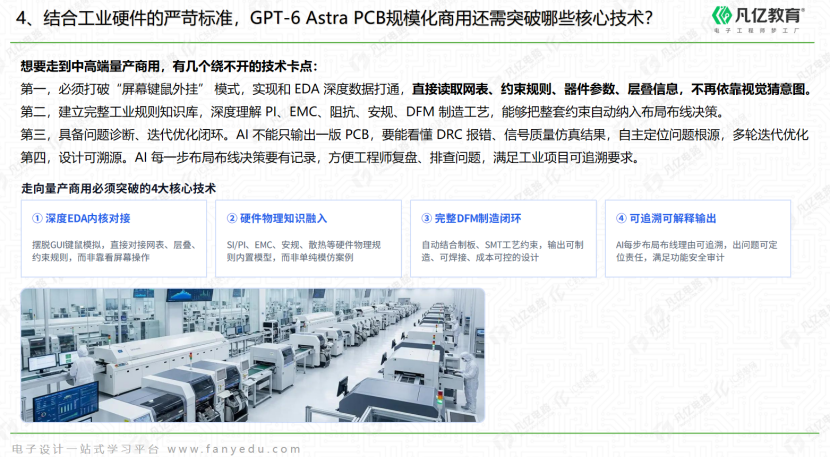

走向量产商用必须突破的4大核心技术：

1深度EDA内核对接

摆脱GUI键鼠模拟，直接对接网表、层叠、约束规则，而非靠看屏幕操作

2硬件物理知识融入

SI/PI、EMC、安规、散热等硬件物理规则内置模型，而非单纯模仿案例

3完整DFM制造闭环

自动结合制板、SMT工艺约束，输出可制造、可焊接、成本可控的设计

4可追溯可解释输出

AI每步布局布线理由可追溯，出问题可定位责任，满足功能安全审计

未来PCB 设计的价值重心迁移，将从 “绘图执行” 转向 “需求定义、约束设计、风险评估、方案审核”。硬件工程师必须学会和 AI 协同工作，懂得用好 AI，同时具备校验 AI 输出的能力。硬件工程师的核心工作不再是 “画板子”，而是定义约束条件。明确层叠、阻抗、电源、EMC、结构、工艺全部要求，给 AI 输入清晰边界。AI仅作为辅助工具释放精力，减少重复性评审工作。

郑振宇老师预测，短期1-2年，AI作为原型初稿辅助工具，中期3-5年结合EDA原生接口，消费类板大幅减少工作量，长期5年以上复杂高可靠项目仍离不开工程师评审签核，工程师角色从执行者变得决策者。
