类别

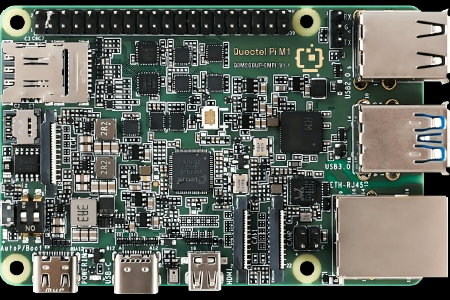

Quectel Pi M1

Quectel Pi L1

应用处理器

八核64位ARM Kryo™ 260处理器：

ARM 四核 64 位：4 × A53 @ 2.0 GHz

4 × A73 @ 2.0 GHz， 1 MB二级缓存

4 × A53 @ 1.8 GHz，512 KB二级缓存

GPU

64位Adreno™ 610 @ 1050 MHZ

Adreno™ 702 @ 845 MHz

存储

64 GB eMMC + 4 GB LPDDR4X

2 GB LPDDR4X + 32 GB eMMC

操作系统

Yocto Linux(Kernel 5.15) / Debian13 / Android14

USB接口

1 × USB 3.0 Type-C接口，最高数据传输速率可达5 Gbps，用于烧录固件（需要短接BOOT）和主模式通信

2 × 标准USB 3.0 Type-A接口，仅主模式，最高数据传输速率可达5 Gbps

2 × 标准USB 2.0 Type-A接口，仅主模式，最高数据传输速率可达480 Mbps

1 × USB Type-C接口，主供电接口

SIM接口

2 × (U)SIM接口，1.8/2.95 V SIM卡，双卡双待（Nano SIM和eSIM）

显示接口

1 × Micro HDMI接口，HDMI 1.4 (帧率*)，

1 × Micro HDMI接口，HDMI 1.4 (帧率*)，

编码：1080P（H.264/H.265）@ 60 fps*)，

编码：1080P（H.264/H.265）@ 60 fps*)，

解码：1080P (H.264/H.265/VP9) @ 60 fps*)

解码：1080P (H.264/H.265/VP9) @ 60 fps*)

1 × FPC座，基于MIPI标准的FHD+（1080 × 2520）@ 60 fps*

1 × FPC座，基于MIPI标准的 HD+（1680 × 720）@ 60 fps*

音频接口

1 × SH1.0-4P，音频接口

1 × Micro HDMI接口，音频输出*

1 × MEMS麦克风

摄像头接口

2 × FPC座，4-lane MIPI CSI，最高速率可达2.5 Gbps/lane

以太网接口

1 × 标准RJ45接口，10/100/1000 Mbps以太网。支持POE功能

SD接口

1 × SD 3.0，4位SDIO

UART接口

2.54 mm排针（1 × 3 pins），仅用于调试

扩展接口

4 × I2C接口（与其他接口复用）

3 × SPI接口（与其他接口复用，仅支持主模式）

4 × UART接口（与其他接口复用）

28 × GPIO接口（与其他接口复用）

按键接口

1 × PWRKEY，内部上拉

LED指示灯

蓝色和绿色

天线接口

1 x MAIN，主天线

1 x DRX，分集接收天线

1 x GNSS，GNSS天线

1 × Wi-Fi/BT，Wi-Fi和蓝牙天线

LTE

符合3GPP Rel-10 FDD和TDD

GNSS

GPS、GLONASS、BDS、Galileo、QZSS和SBAS定位系统

WLAN

工作模式：AP和STA

工作频率：2.4 GHz、5 GHz

蓝牙

Bluetooth Core Specification Version 5.0

经典蓝牙及低功耗蓝牙（BLE）

温度范围

正常工作温度：0 ~ +70 °C

存储温度：-40 ~ +90 °C

供电要求

USB Type-C供电，推荐使用支持PD协议的18 W功率适配器

屏蔽盖

无

固件升级

USB0

OTA

RoHS

所有器件完全符合EU RoHS标准
