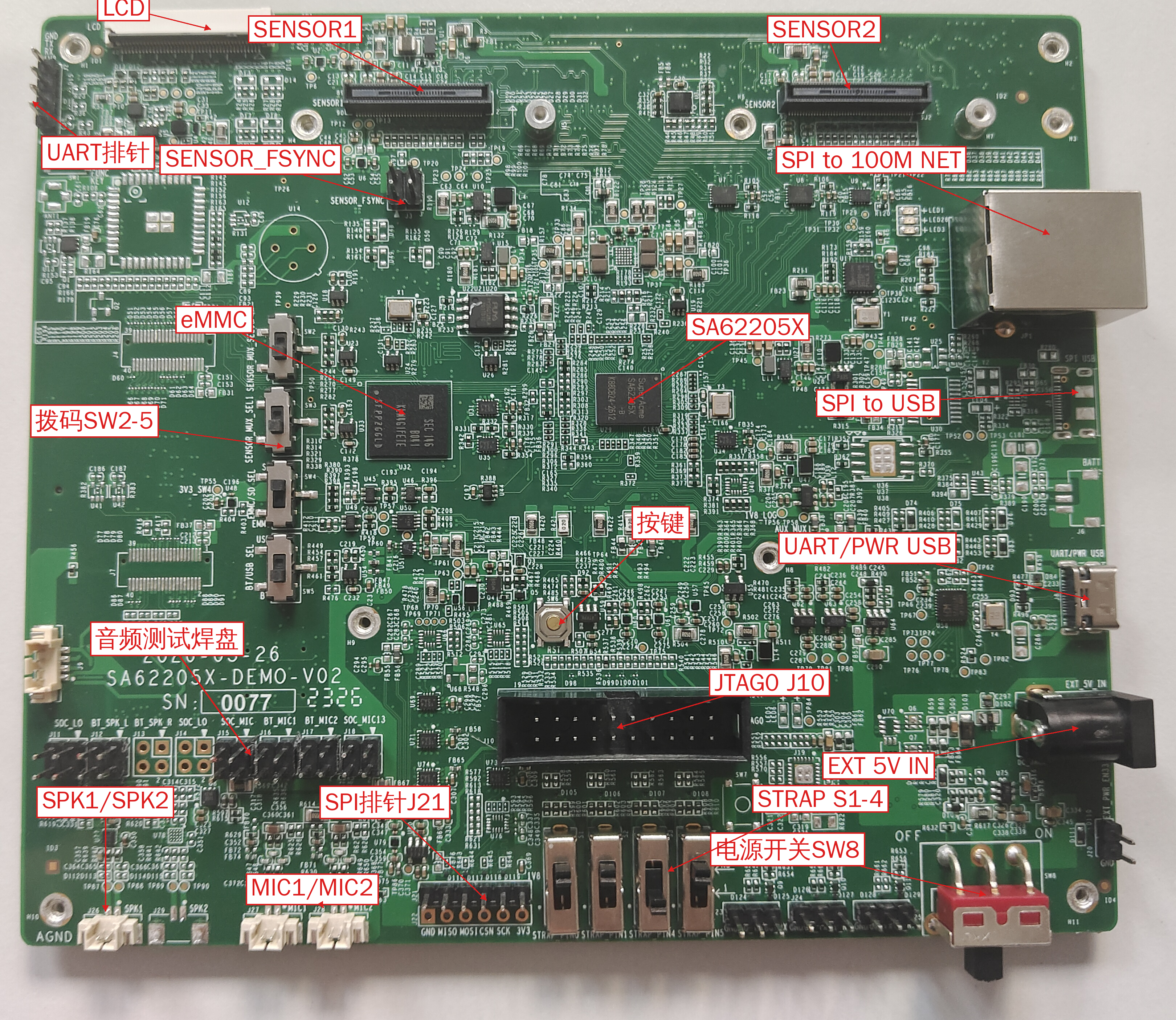

SA62205X_DEMO开发板（丝印SA62205X_DEMO_V02）是研极微电子推出的一款官方演示/评估板，用于SA62205X芯片功能评估、SDK 软件开发与低功耗方案演示。

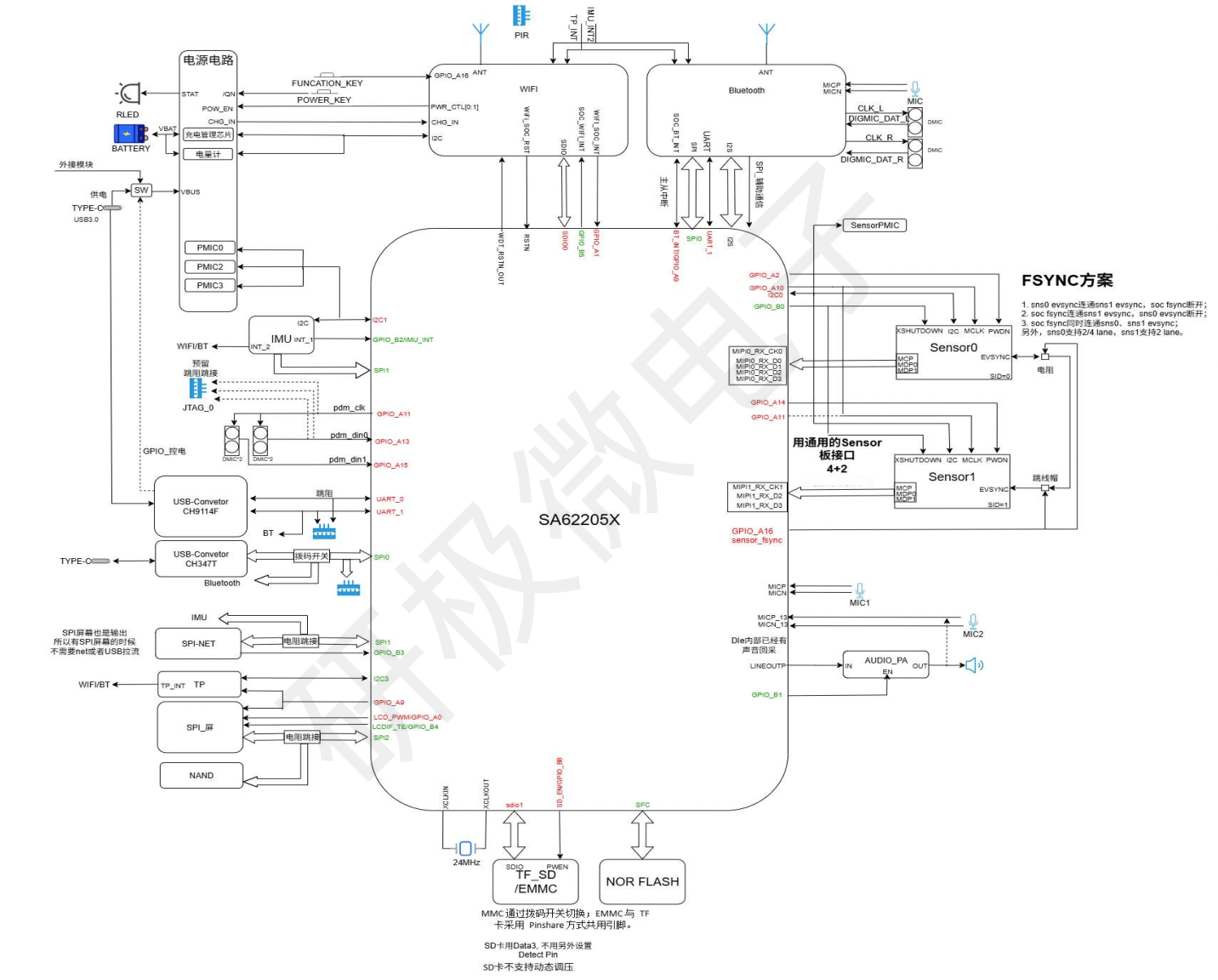

开发板搭载双 Sensor 接口、WiFi+蓝牙模组、eMMC 与 NOR/SPI NAND Flash、音频 Codec 与功放、以太网、补光灯控制等资源。硬件外设接口资源丰富，开发上手简单，整机功耗低，可应用于电池IPC、可穿戴设备等领域。

类别	规格
主控	SA62205X
内存	PSRAM，16bit，最高 250MHz，最大支持 3 片 PSRAM，每片最大支持 32MB 容量
存储	SPI NOR 128Mbit / 选配 SPI NAND 1Gb / eMMC 4GB
扩展存储	TF 卡，SD3.0，最大 2TB
图像输入	2 路 MIPI RX，4Lane×2 / 2Lane×2
显示输出	SPI LCD 320×240@60fps
以太网	RJ45
无线网络	WiFi/蓝牙
音频接口	SPK×2、AMIC×2、PDM Mic×4
USB	Type-C ×2
调试	UART0（N310）/ UART1（A45）/ JTAG
供电	5V DC / Type-C / 电池
电池管理	充电+电量计

CPU	双核 A45MP @ 1.2GHz / 单核 N310 @ 800MHz / N100
NPU	2TOPS（INT8）
VPU	最大支持 2960x1666@30fps + 1280x720@30fps
ISP	最大支持 2960×1666@30fps RAW12bit 支持双目分时复用，最大 2960×1666+2960×1666@15fps

外设接口

音频接口
