一、包装开箱

图1  眺望电子 Talowe 产品包装盒

包装盒采用黑色哑光设计，正面印有芯片电路图案和 Talowe 品牌标识，底部红色条带标注了四大业务方向：ARM核心板、ARM工控板、工控配件、定制业务。盒底标语"专注于企业端项目服务，助力工程师成就不凡"，明确了其面向工业客户和企业项目的定位。

从包装风格就能看出，这不是面向极客玩家的消费级产品，而是一套正经的工业开发套件。

二、套件全家福

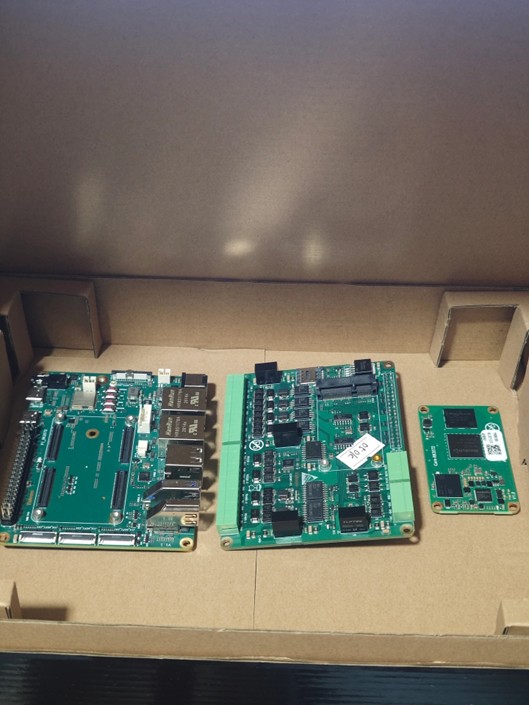

图2  从左到右：Pi-RK3572载板、工业IO扩展板、Core-RK3572核心板

打开内盒，三块 PCB 整齐排列，这是本次套件的核心：

核心板+载板+工业扩展板的三层架构，是典型的工业产品设计思路：核心板负责算力，载板负责通用接口，扩展板负责工业现场的信号隔离和电平转换。产品化时只需更换载板或扩展板，核心板可以通用，大大降低了量产成本。

三、Core-RK3572 核心板详解

核心板是整套系统的心脏，尺寸仅 66×40mm，通过高速板对板连接器与载板连接。板上集成了三大关键器件：

3.1 RK3572 芯片架构

CPU 采用 2×Cortex-A73 @2.2GHz + 6×Cortex-A53 @2.1GHz 的八核三集群异构架构。A73 大核负责高负载计算，A53 小核负责日常任务和低功耗待机，大小核协同调度，在性能和功耗之间取得平衡。

GPU 集成 ARM Mali-G310，支持 OpenGL ES 3.2、OpenCL 2.2、Vulkan 1.4，具备 8K 视频硬解码能力和双屏异显支持。

NPU 是这颗芯片最大的亮点，也是本次评测的重点——详见下一章。

四、AI 算力专业解读：4TOPS NPU 能做什么

RK3572 NPU 核心参数

算力：4TOPS INT8（每秒 4 万亿次整数运算）

精度支持：INT4 / INT8 / INT16 / FP4 / FP8 / FP16 / BF16 混合精度，支持 W4A16 非对称 MAC 运算

工具链：RKNN Toolkit2，兼容 TensorFlow / PyTorch / Caffe / ONNX / MXNet

典型模型性能（参考）：Yolov5s 约 25~35 FPS，MobileNetV2 约 80~100 FPS，ResNet50 约 40~50 FPS

4.1 4TOPS 是什么概念？

4TOPS 意味着 NPU 每秒可以执行 4 万亿次 INT8 乘加运算。作为对比，树莓派 4B 的 CPU 做 INT8 推理大约只有 0.5~1TOPS 的等效算力，RK3572 的 NPU 是其 8 倍以上。在端侧 AI 场景中，4TOPS 足以支撑：

4.2 RKNN 工具链工作流

瑞芯微的 RKNN Toolkit2 是端侧部署的核心工具，完整流程如下：训练模型（PyTorch/TF）→ 导出 ONNX → RKNN 转换（量化/校准）→ 板端推理（NPU 加速）→ 结果输出（检测/分类）。

关键步骤是量化。RKNN 支持 INT8/INT16/FP16 多种量化精度，INT8 性能最高但精度损失较大，FP16 精度最好但性能约为 INT8 的一半。实际部署时需要根据任务要求选择合适的量化策略，对于工业缺陷检测这类对精度敏感的场景，建议先用 INT8 测试 mAP，如果掉点严重再切换到 INT16 或混合量化。

4.3 NPU 利用率优化

专业提示：NPU 利用率优化

1. 算子兼容性：RKNN 对部分自定义算子支持有限，转换前用 rknn.analysis() 检查算子兼容性，不支持的算子会回退到 CPU，严重拖慢性能。

2. 批量推理：多摄像头场景可使用 batch 推理提高 NPU 利用率，但会增加单帧延迟。

3. 零拷贝：RKNN 支持物理地址直接输入，配合 RGA（2D 图形加速）做图像预处理，可避免 CPU 内存拷贝开销。

4. 异步推理：使用多线程将图像采集、预处理、推理、后处理流水线化，可显著提升整体吞吐。

五、Pi-RK3572 载板接口详解

载板提供了丰富的外围接口，我们按类别梳理：

5.1 网络通讯

双千兆以太网采用 HanRun HR851178A 网络变压器，ETH0 + ETH1 两路独立千兆，可用于双网隔离（内网采集 + 外网上传）或软路由/网关场景。板载 AP6256 模块提供 WiFi 5 + 蓝牙 5.2，IPEX-1 接口外接天线。

5.2 存储扩展

背面配备 M.2 KEY-M 2280 插槽（PCIe 2.1），支持 NVMe SSD；同时有 TF 卡槽。加上核心板的 eMMC 64GB，形成三级存储体系。M.2 SSD 的加入让这块板子具备了轻量 NAS 和大容量视频缓存的能力。

5.3 显示与多媒体

HDMI 输出 + MIPI-DSI（30Pin FFC）支持双屏异显；3.5mm 耳机输出 + XH2.54 MIC 输入提供音频能力；3 路 MIPI-CSI 摄像头接口（CSI0/CSI1 各 4Lane，CSI3 仅 RK3576 可用）。

注意

RK3572 仅支持 2 路 MIPI-CSI（CSI0 + CSI1），板上的 CSI3 接口在 RK3572 上不可用，这是芯片本身的 ISP 通道限制。需要 3 路摄像头请选择 RK3576 核心板。

5.4 工业扩展

树莓派 40Pin 排针兼容标准定义，部分 GPIO 可复用为 2×CAN 和 3×UART。配合工业 IO 扩展板，可以直接接入现场传感器和执行器。

5.5 调试与供电

Debug 串口、Type-C（烧录+数据）、MASKROM/RECOVERY 按键一应俱全；DC 12V 供电，板载 RTC 电池座和散热风扇座（XH2.54 12V2A），工业现场 7×24 小时运行的要素都考虑到了。

六、工业 IO 扩展板

这块绿色端子排的扩展板是套件的一大惊喜。从板上器件可以看到：

·             光耦隔离电路——多颗光耦芯片，用于数字量输入的电气隔离，保护核心板免受现场浪涌和共模干扰

·             继电器输出——板载继电器，可直接驱动小功率负载（如指示灯、蜂鸣器、小型电磁阀）

·             端子排接口——两侧绿色端子排，方便工业现场接线，无需杜邦线

·             隔离电源——板载 DC-DC 隔离模块，为隔离侧电路提供独立电源

·             RS485 / CAN 收发器——工业总线通信，支持 Modbus RTU / CANopen 等协议

有了这块扩展板，Pi-RK3572 就不再是"只能接 USB 设备的开发板"，而是可以直接接入 PLC、传感器、执行器的工业控制器。这也是"工业派"这个名字的真正含义。

七、总结 眺望工业派 Pi-RK3572 是一套定位清晰、完成度高的工业边缘计算套件。核心板+载板+工业IO扩展板的三层架构，加上 RK3572 的 4TOPS NPU 和双千兆网口，直接覆盖了工业网关、边缘 AI 视觉、轻量 NAS 等多个场景。
