产品概述

睿擎 RC3506 采用 Rockchip 处理器 RK3506（三核 Cortex-A7 + 单核 Cortex-M0，主频最高 1.5GHz）。芯片主要面向家电显控、显示 HMI、手持终端、工业 IoT 网关、工业控制、PLC 等领域。

内置 2D 硬件引擎和显示输出引擎，可在最小化 CPU 负载的情况下满足图像显示需求。同时集成丰富的外设接口，包括：

• SAI

• PDM

• SPDIF

• 音频 DSM

• 音频 ADC

• USB 2.0 OTG

• RMII

• UART

• CAN

可满足多种应用开发需求。

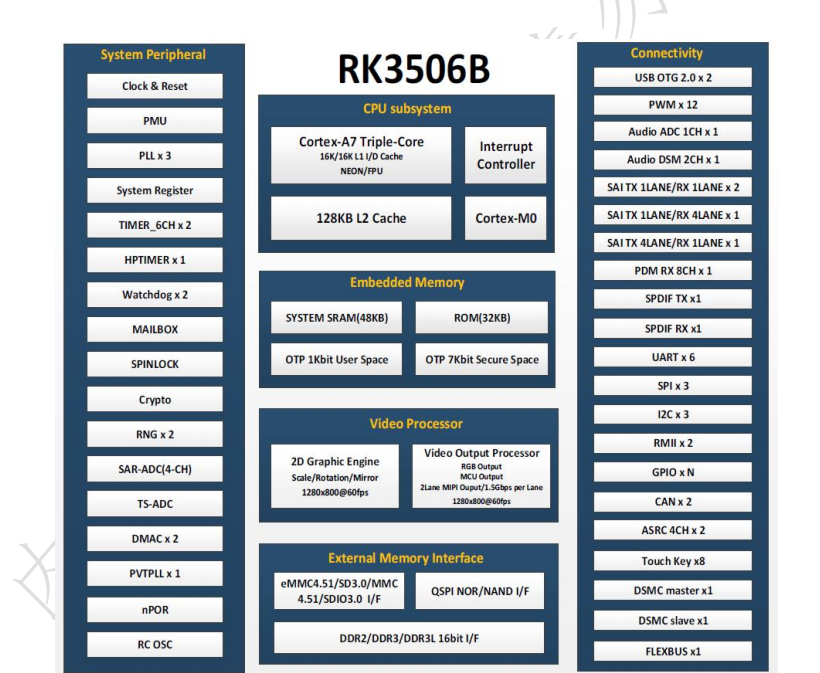

RK3506 SoC 内部结构

产品特点

1. 3.8 × 3.8 cm 超小尺寸邮票孔封装（128 Pin），8 层板沉金工艺

2. 独特叠层设计，PCB 背面完整平面无走线，具备优异的 EMC 性能和稳定性

3. 核心板支持 100% 国产化

睿擎 RC3506 核心板经过严格的电源完整性（PI）和信号完整性（SI）仿真设计，并通过以下测试：

• 电磁兼容（EMC）

• 温度冲击

• 高温高湿老化

• 长时间存储压力测试

具备良好的稳定性与可靠性，支持批量供货。

用户仅需设计外围电路，即可快速实现项目稳定量产。

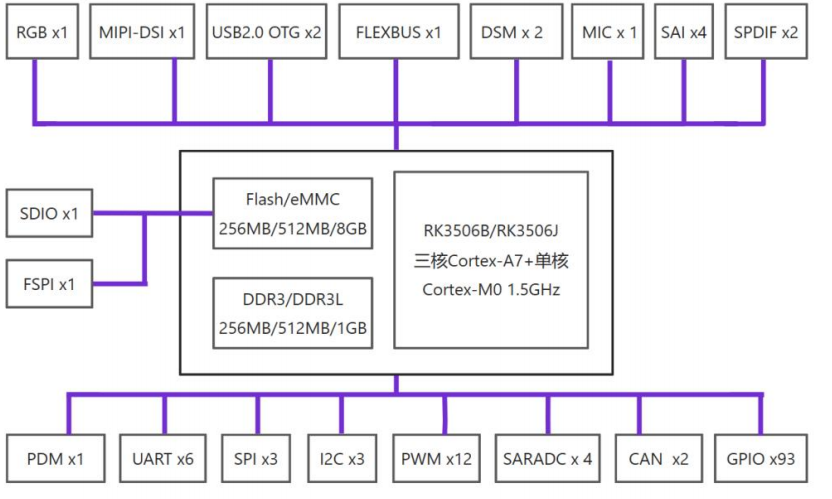

模块逻辑框图

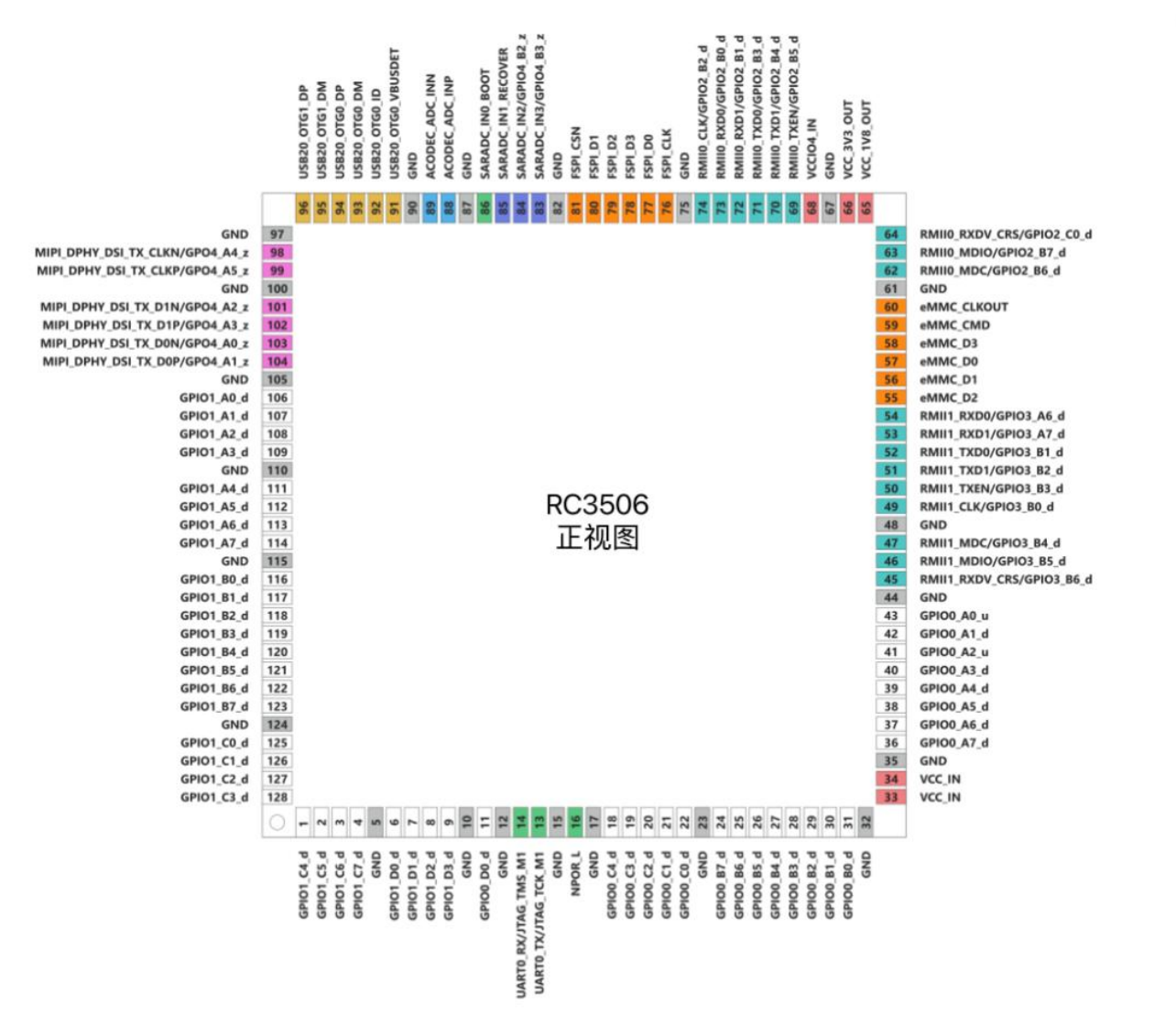

核心板引脚示意图

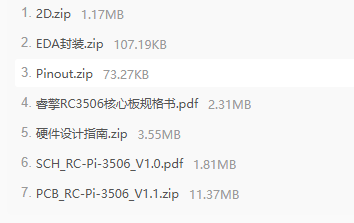

附件内容包含：

• 核心板封装（AD、Cadence）

• pinout文档

• 核心板规格书

• 硬件设计指南

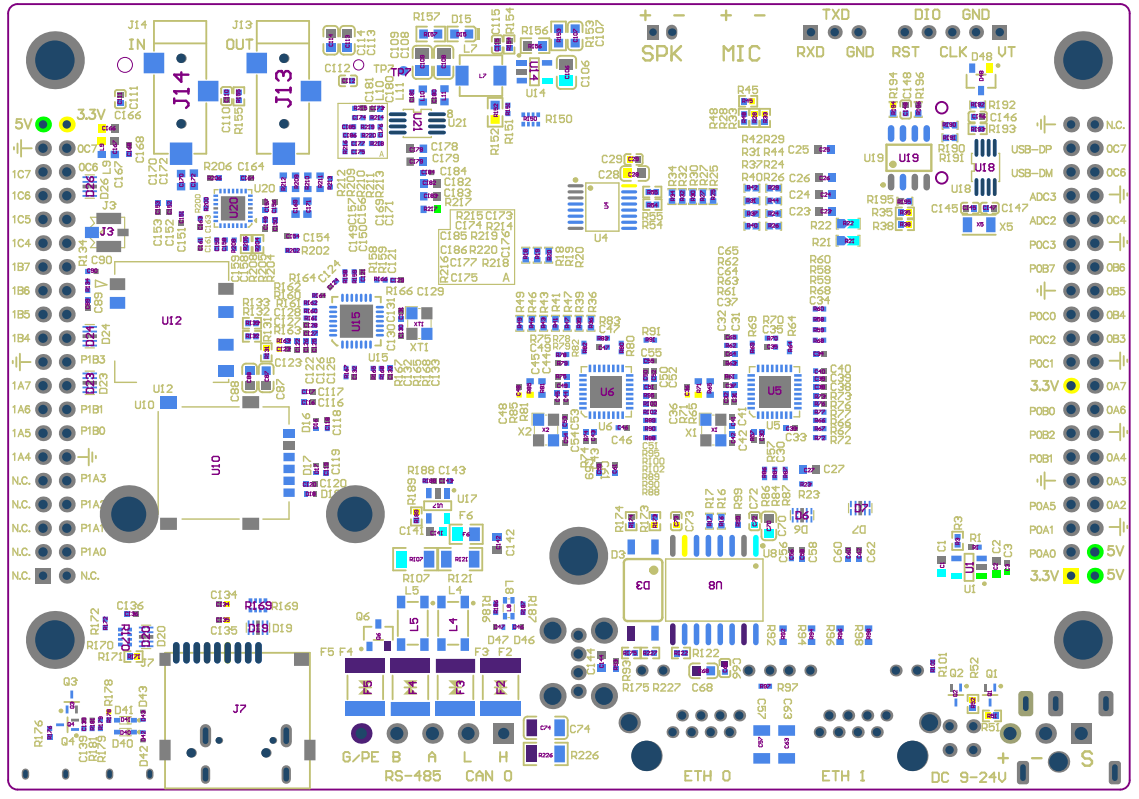

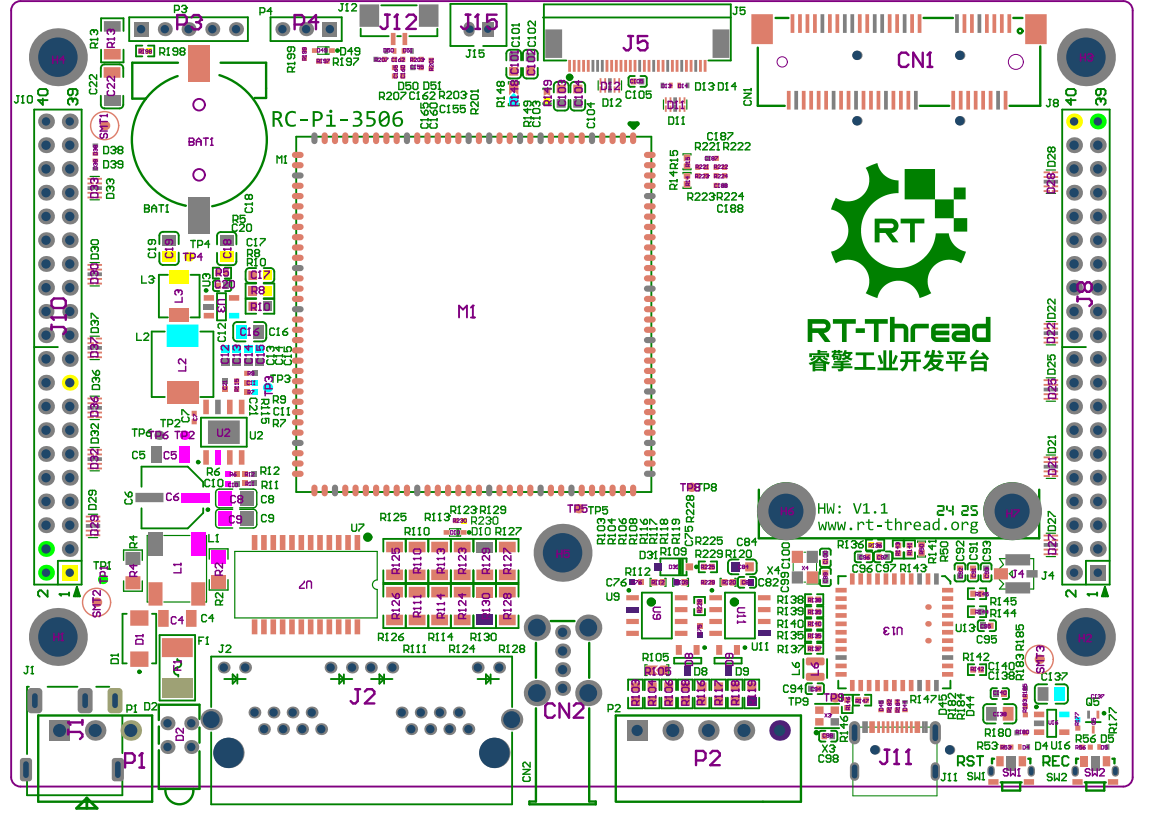

• RC-PI-3506参考设计（AD、KiCad）




• 软件资料：下载地址
