开发板介绍

FRDM-MCXA156 开发板是一款基于恩智浦 MCXA156 微控制器（MCU）的设计与评估平台。MCXA156 微控制器是一款面向工业和消费物联网（IoT）应用的低功耗微控制器，它配备了一个运行频率高达 96 MHz 的 Arm Cortex-M33 内核。该微控制器支持工业通信协议、无刷直流（BLDC）电机/永磁同步电机（PMSM）控制以及集成的传感器接口（MIPI I3C、I2C 和 SPI）。 该开发板与 Arduino 开发板（Arduino UNO R3 和 Arduino A4/A5）、电机控制板（FRDM-MC-LVBLDC 和 FRDM-MC-LVPMSM）、Mikroe click 板和 Pmod 板兼容。它可与多种开发工具配合使用，包括恩智浦 MCUXpresso IDE、IAR Embedded Workbench 和 Arm Keil MDK。该开发板符合无铅和 RoHS 标准。 为了调试 MCXA156 微控制器，FRDM-MCXA156 开发板使用了一个板载（OB）调试探头 MCU-Link OB，该探头基于另一款恩智浦微控制器：LPC55S69。

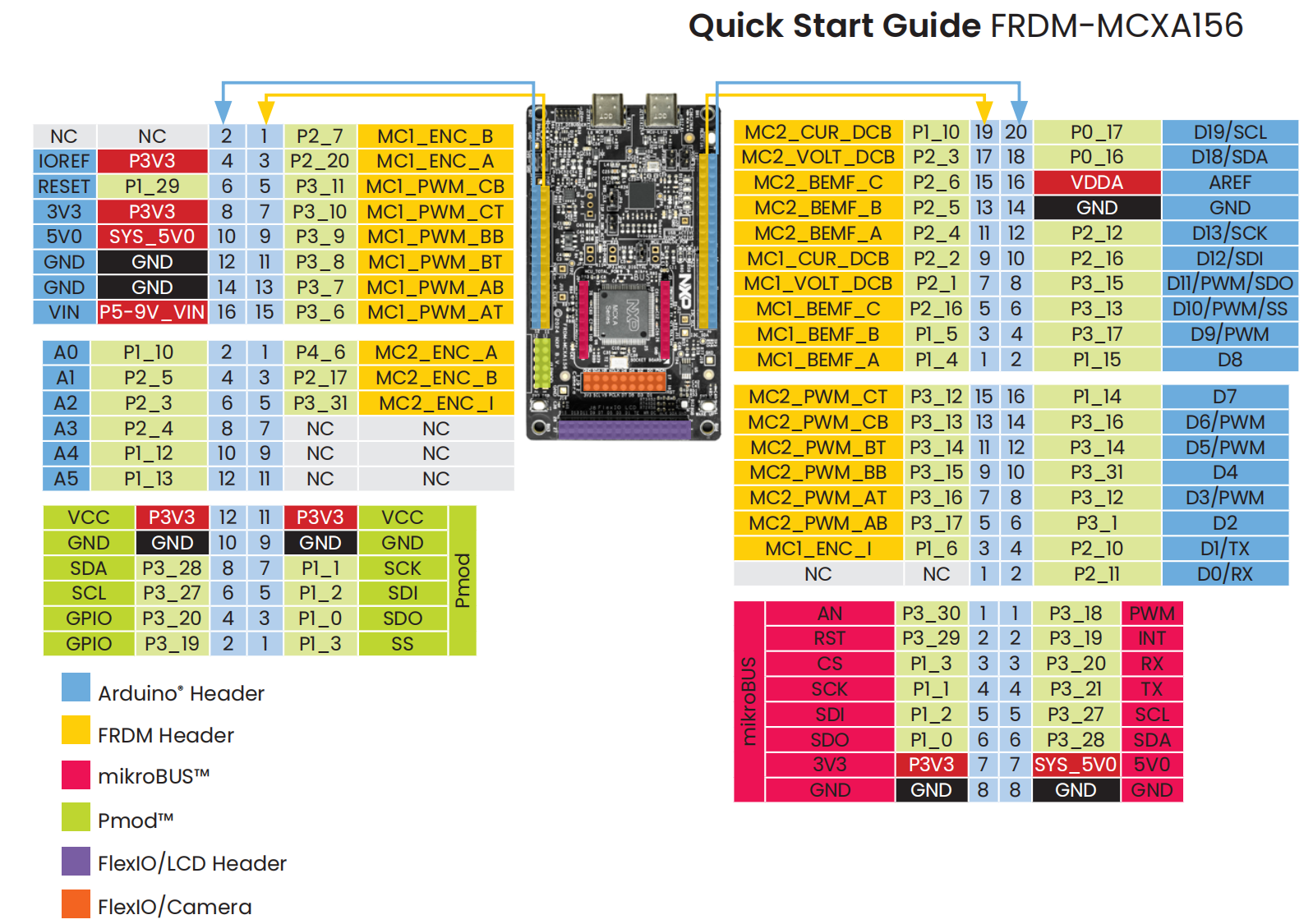

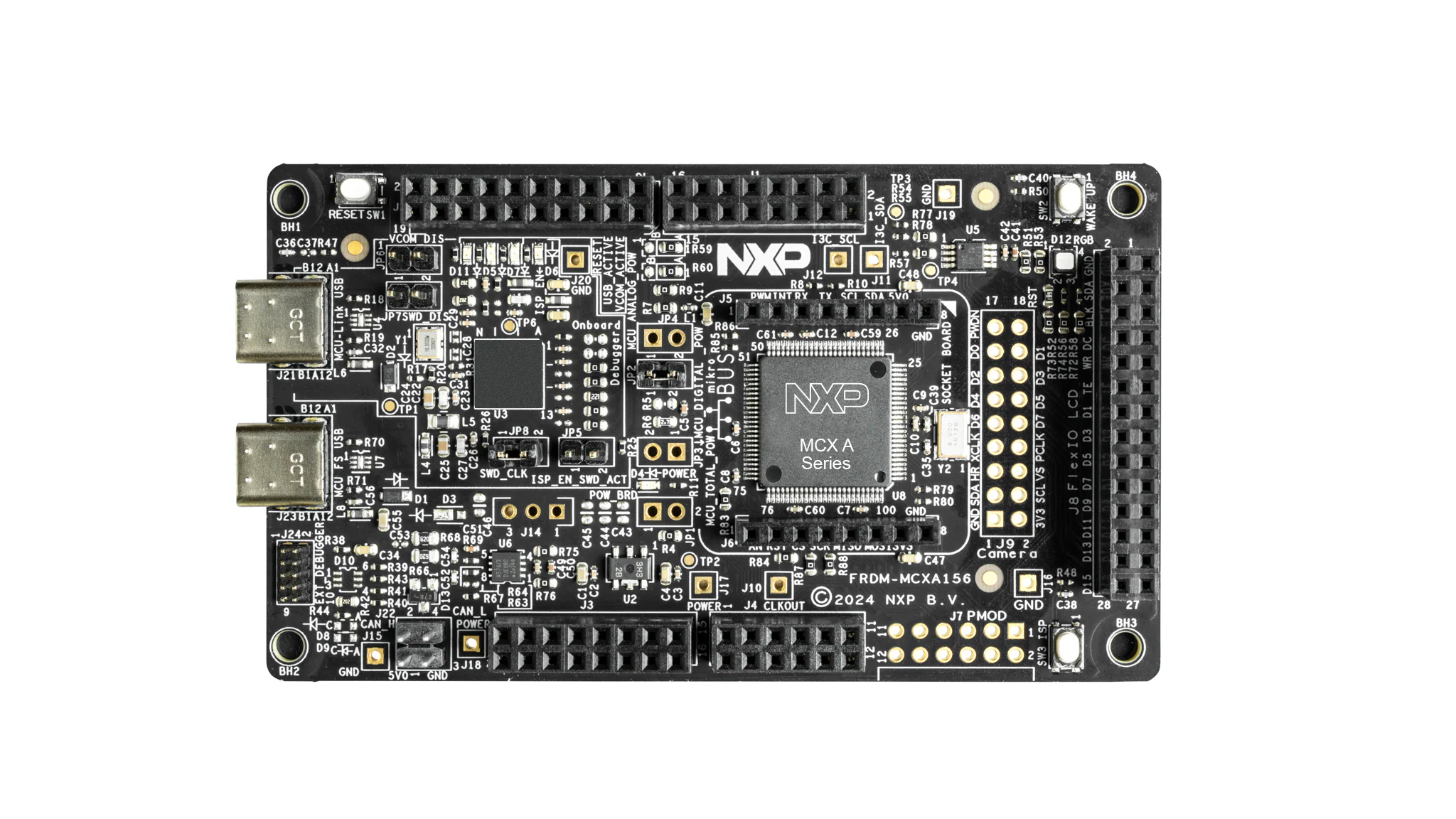

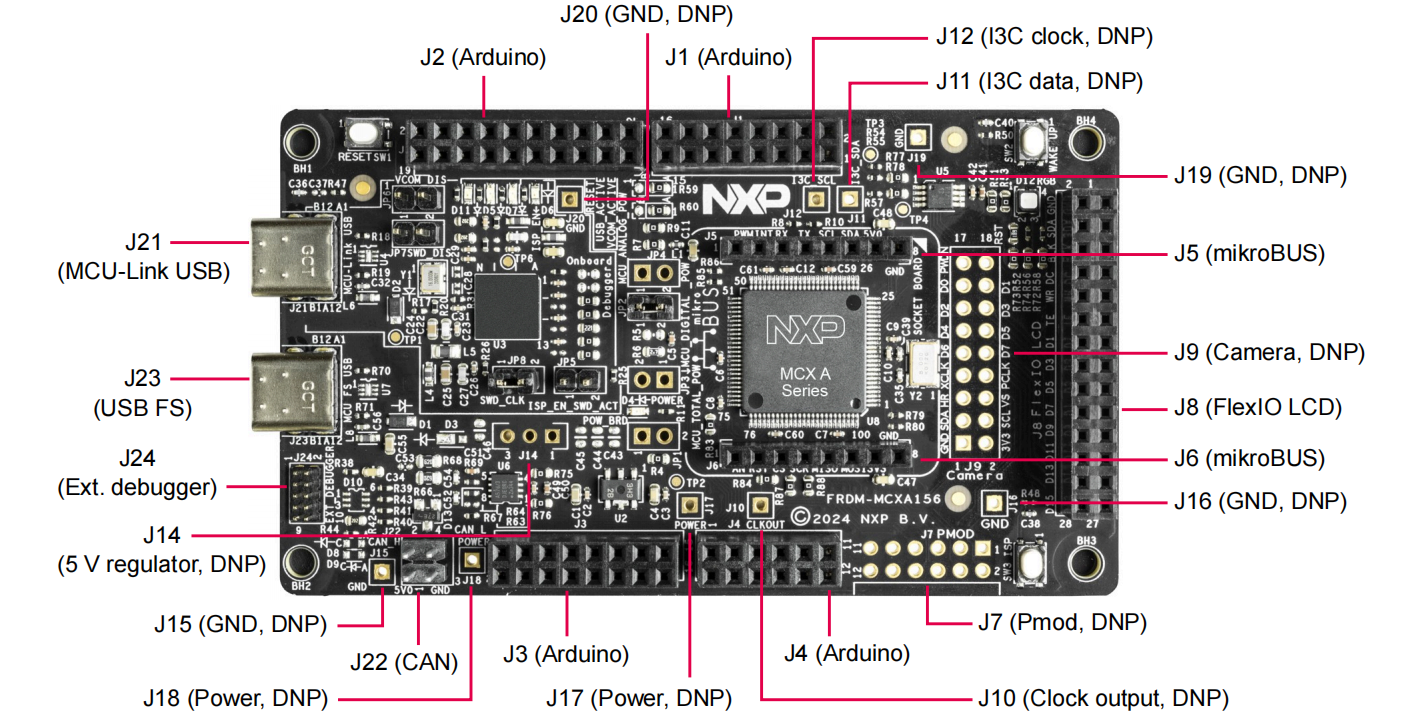

1. 开发板外观如图



2. 该开发板常用 板载资源 如下：

• 传感器

  • i3c/i2c传感器 P3T1755DP: I3C/I²C总线精确数字温度传感器，精度为±0.5°C

  • 加速度传感器 FXLS8971CF: ±2g/±4g/±8g/±16g、12位低功耗数字加速度传感器

    FXLS8961AF: ±2g/±4g/±8g/±16g、12位低功耗数字加速度传感器

• 微控制器

  • MCXA156 Arm® Cortex-M33® 核心

  • 最多支持 1 MB 闪存，配备最高 128 KB 内存，支持 8 KB ECC、CAN-FD、FLEXIO、FS USB、I3C、LPLUART、LPSPI、LPSPI、LPI2C、DMA 和 LDO

• 连接器

  • FS USB端口配备USB Type-C接口，用于设备功能

  • HS USB Type-C 连接器（板载 MCU-Link 调试器）

  • CAN/I3C/SPI/I2C/UART连接器（Arduino，PMOD/mikroBUS，DNP）

  • Wi-Fi连接器（Arduino，PMOD/mikroBUS，DNP）

• 调试

  • 带CMSIS-DAP的板载MCU-Link调试器

  • JTAG/SWD 连接器

• 拓展接口

  • Arduino® Header

  • FRDM Header

  • Pmod™ *DNP

  • mikroBUS™

  • FlexIO/LCD Header

  • FlexIO/Camera Header

• 用户功能

  • RGB user LED

  • Plus reset

  • ISP

  • Wake-up buttons

• 开发板更多详细信息请参考 NXP官方网站

• 我有疑问：*RT-Thread 官方论坛

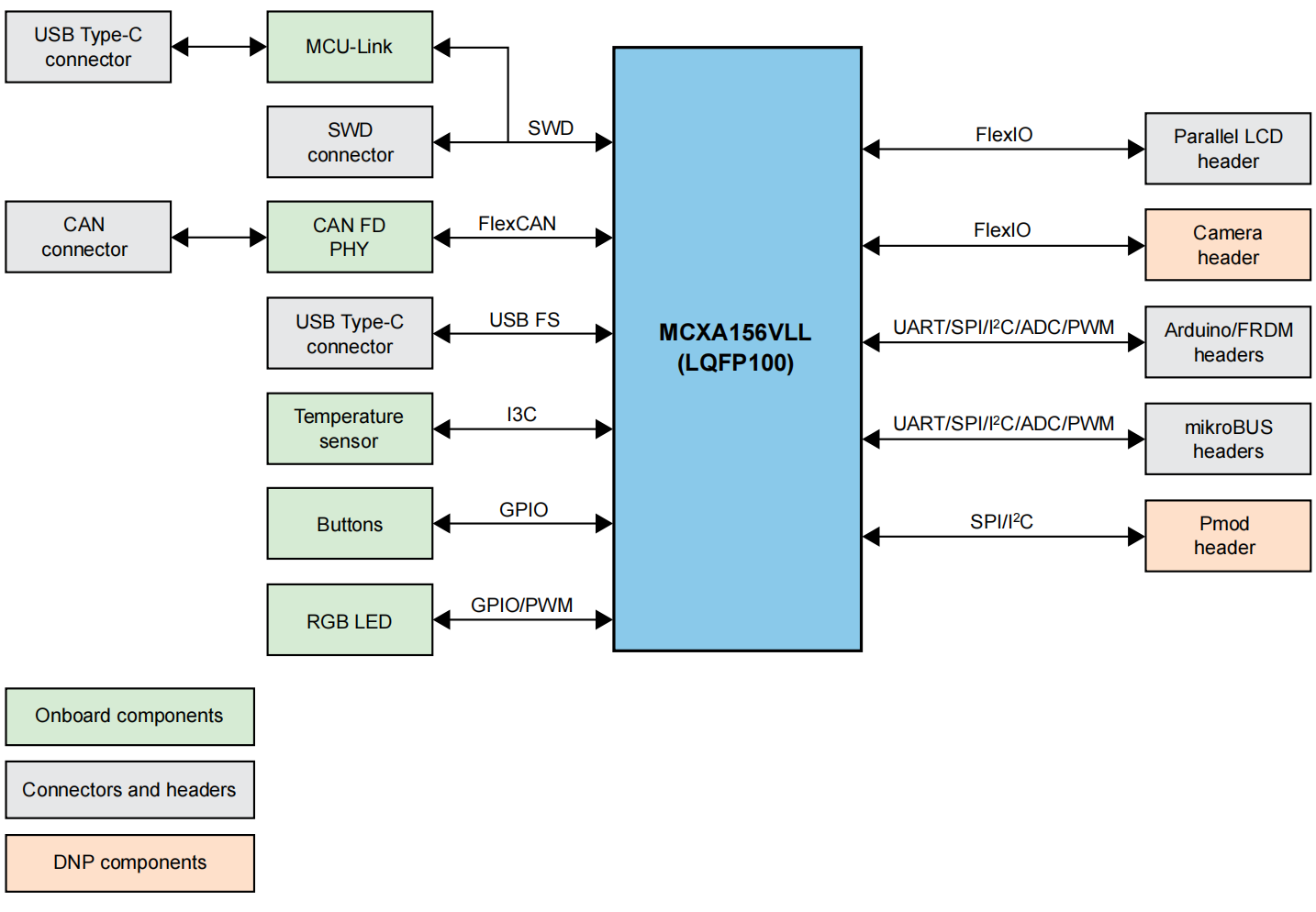

系统框图

恩智浦frdm-mcxa156开发实践指南：

https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-standard/tutorial/make-bsp/MCX-A156/恩智浦FRDM-MCXA156实践指南?id=恩智浦frdm-mcxa156开发实践指南
