一、开发板说明

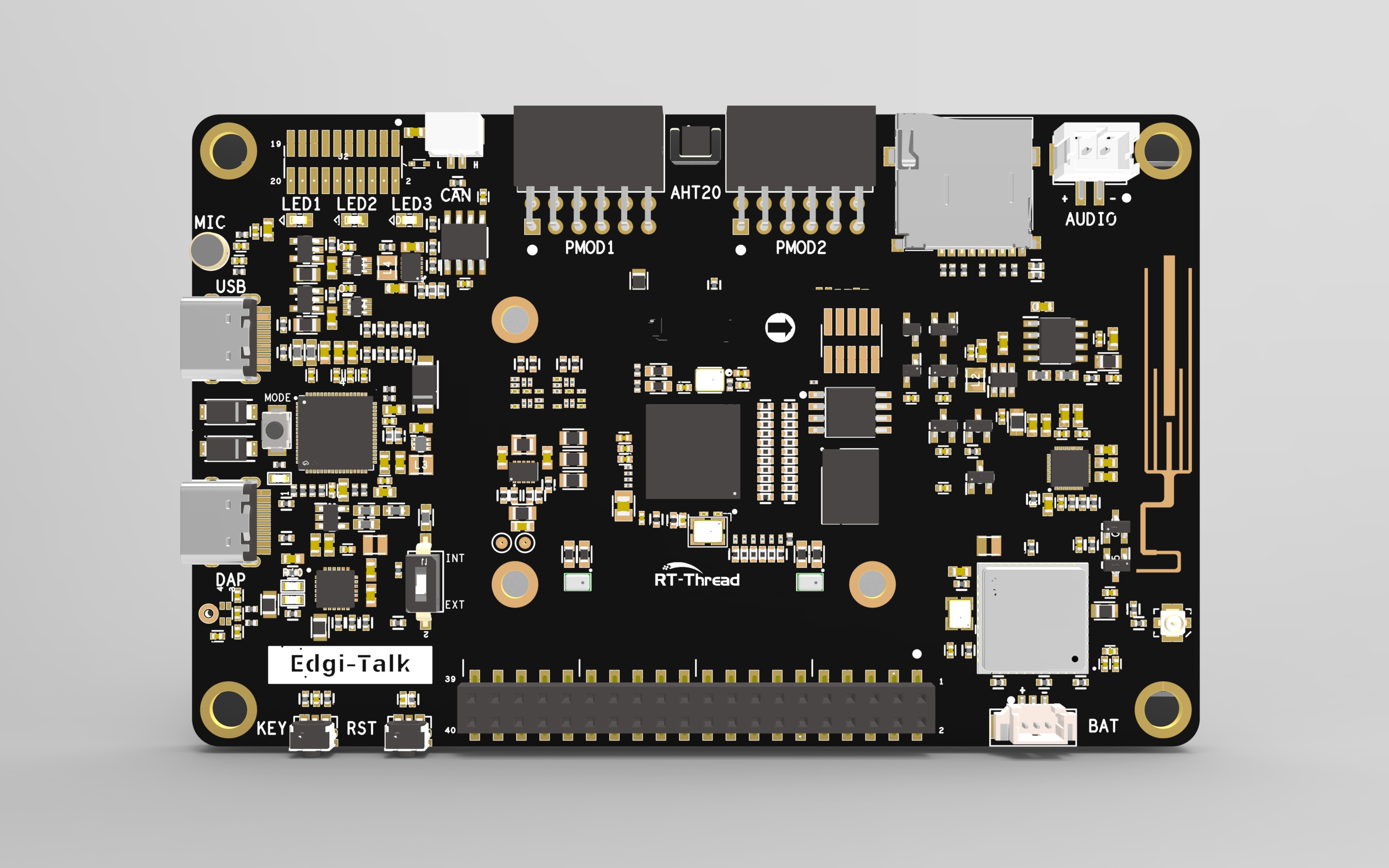

Edgi-Talk 开发板基于 Infineon PSoC™ E84 MCU，为工程师提供了一个灵活、全面的嵌入式开发平台。 开发板集成了显示、音频、无线通信与多种外设资源，适用于多传感器融合、GUI 显示、多媒体及联网应用的快速原型验证与产品开发。

硬件平台

• 开发板：PSoC™ E84 Edgi-Talk

• 主控 MCU：Infineon PSoC™ E84

  • Secure Cortex-M33

  • Non-secure Cortex-M33

  • Cortex-M55

核心存储资源

• Cortex-M33 / Cortex-M55：

  • 256 KB ITCM

  • 256 KB DTCM

  • 512 KB RRAM

  • 1 MB SRAM

• SoC 总片上存储：5 MB

板载外设资源（主要）

• KitProg3 调试器（CY8C5868LTI）

• USB OTG（Type-C 接口）

• 800 × 480 MIPI-DSI 触摸显示屏（支持 LVGL）

• 音频 Codec：ES8388

• HyperRAM：128 Mb

• SDIO TF 卡槽

• Wi-Fi 6 模块：CYW55512

• 蓝牙（HCI UART）：CYW55512

• USB CDC 虚拟串口

• 用户接口：

  • 3 × 用户 LED（D1 蓝 / D2 红 / D3 绿）

  • 1 × 用户按键

  • 1 × 复位按键

软件环境

• 操作系统：Windows 10 / Windows 11

• IDE：RT-Thread Studio（建议使用最新版本）下载地址

• 编译工具链：

  • GCC Arm Embedded

• 调试与烧录工具：

  • OpenOCD（由 RT-Thread Studio 自动集成）

  • 板载 DAP-Link（KitProg3）

仓库地址：

https://github.com/RT-Thread-Studio/sdk-bsp-psoc_e84-edgi-talk

二、功能介绍

Edgi-Talk 拓展板 V1.0 是一款面向嵌入式交互应用的多功能扩展板，集成 语音交互、显示反馈、人机控制 等能力，适用于语音终端、智能交互设备、展陈互动设备等场景。

本拓展板支持 语音唤醒 / 雷达感应（二选一） 的交互方式，并配合 0.96 寸显示屏 与 五向摇杆，实现完整的人机交互闭环。

三、主要功能说明

1. 语音唤醒功能（可选）

• 集成语音处理芯片与麦克风接口

• 支持通过 语音关键词进行设备唤醒

• 通过 UART / I²C 与主控 MCU 通信

说明：

• 启用语音唤醒功能时，将占用相关 GPIO / 通信资源

• 与雷达感应功能 不可同时启用

2. 雷达感应功能（可选）

• 支持外接雷达感应模块

• 可实现人体接近、存在检测等感应功能

• 通过 GPIO / 串口方式与主控通信

• 适用于非语音交互场景下的自动唤醒或触发

说明：

• 启用雷达感应功能时，不支持语音唤醒

• 语音唤醒与雷达感应为 二选一焊接

3. 0.96 寸显示屏功能

• 支持 0.96 寸 SPI 接口彩色显示屏

• 提供屏幕常用控制信号：

  • CS / DC / RES / SCL / SDA

• 支持显示内容：

  • 系统状态

  • 菜单界面

  • 语音 / 感应反馈信息

• 背光支持 GPIO 控制（晶体管驱动）

4. 五向摇杆控制

• 集成 五向摇杆（上 / 下 / 左 / 右 / 中键）

• 通过 GPIO 输入方式与主控连接

• 支持功能：

  • 菜单导航

  • 参数调节

  • 功能确认

• 适用于无触摸屏的人机交互场景

5. 音频输入与输出

• 支持 麦克风输入（MIC+ / MIC-）

• 支持 扬声器输出（SPK+ / SPK-）

• 适配语音唤醒、语音播报等应用

• 板载基础滤波与去耦设计

四、电源与接口说明

• 板载 DC-DC 电源转换电路

  • 支持 5V 输入

  • 提供稳定 3.3V 系统电源

• 提供多组扩展接口：

  • PMOD 接口

  • UART / I²C / GPIO 扩展接口

五、功能配置说明（重要）

⚠️ 语音唤醒功能 与 雷达感应功能为互斥功能

六、典型应用场景

• 智能语音终端

• 展馆互动设备

• 语音 / 感应控制面板

• 嵌入式人机交互系统

版本信息

• 硬件版本：Edgi-Talk 拓展板 V1.1

• 文档类型：功能介绍

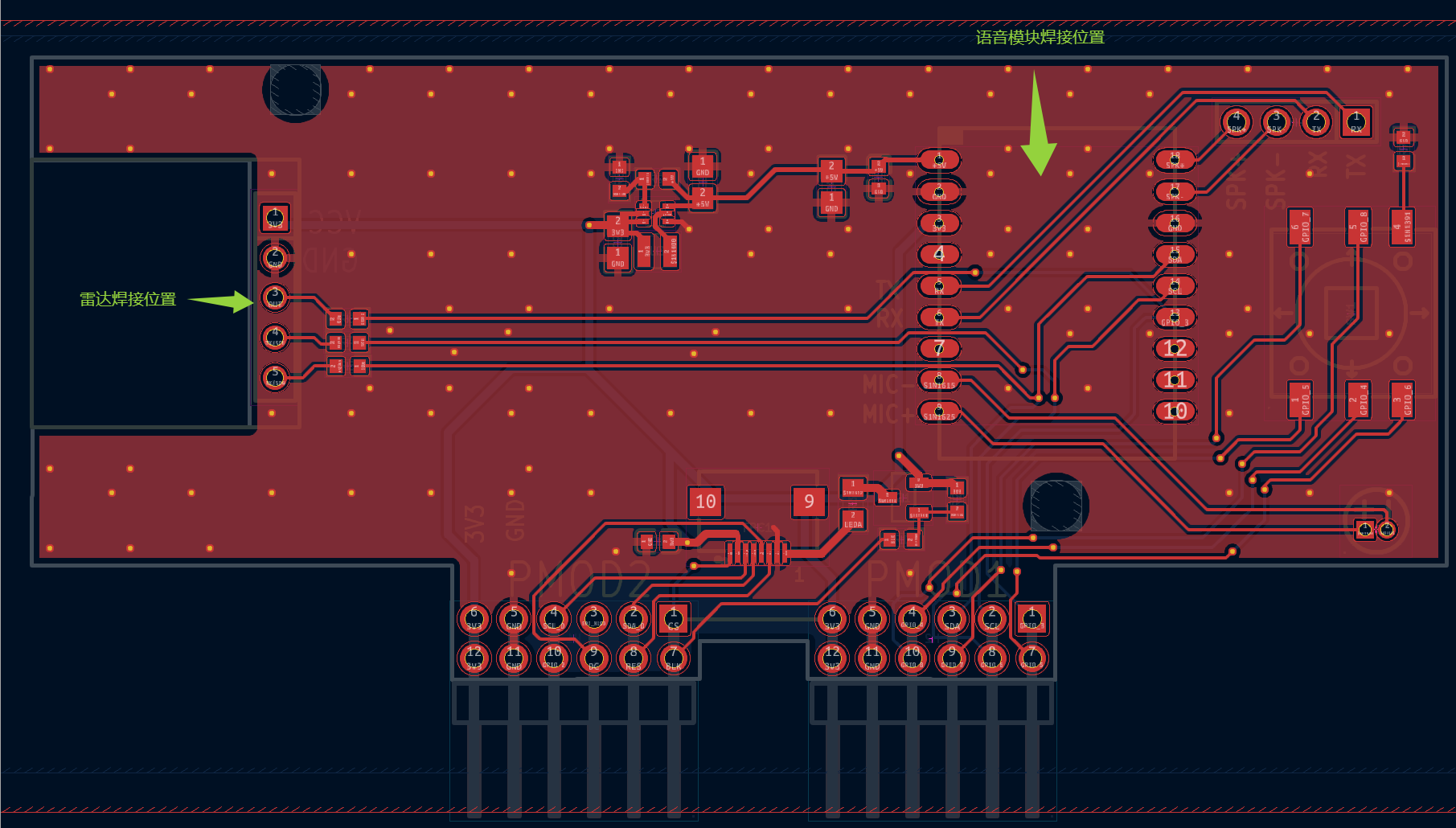

焊接示意图

重要说明：

雷达模块语音模块焊接二选一！！！
