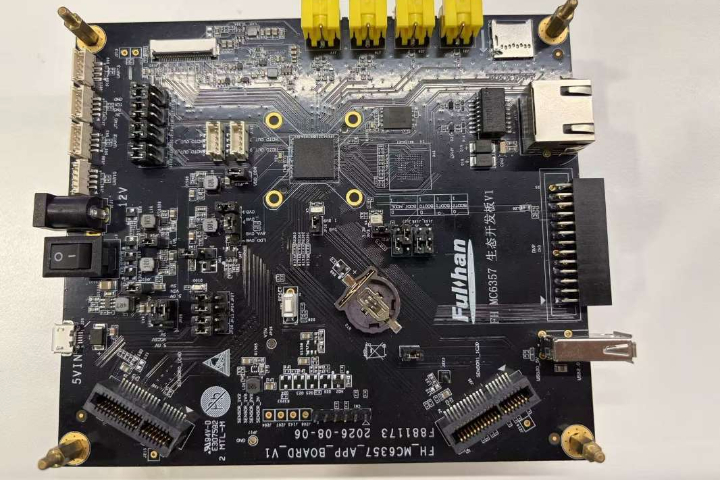

开发板说明

MC6357_DEMO 是针对 MC6357 多媒体处理芯片开发的演示评估板，用于给客户展示MC6357 芯片强大的多媒体功能和丰富的外围接口，同时为客户提供基于 MC6357 芯片的硬件参考设计，使客户只需要简单修改就可以完成产品的硬件开发，缩短客户产品的开发周期。

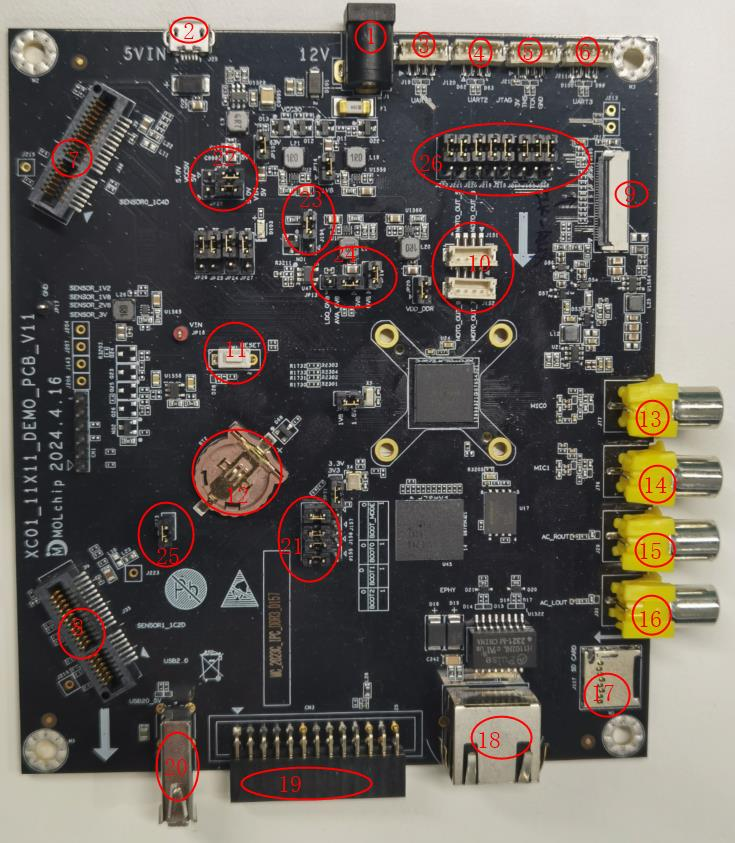

接口说明

开发板规格

• 1 个 RJ45 网络接口，内置 EPHY,支持 10/100Mbits 全双工或半双工模式；

• 支持 1 个 USB2.0 设备；

• 支持 3 路 UART 接口；

• 支持 2 个 CSI 设备接口；

• 支持 1 个 DSI_LCD 设备接口；

• 支持 1 个 最大 10bit DVP 设备接口；

• 支持 1 个 SDIO 设备接口；

• 支持 1 路 EMMC;

• 支持 SFC 接口，外挂 nor 或 nand;

• 支持 2ADC+2DAC 内置 AUDIOCODEC；

• 支持 2 路马达驱动；

• 支持 1 路 4PIN JTAG 调试接口；

• 支持 3 路 I2C 接口；

• 支持 AOV 低功耗模式；

• 支持 RTC。

资料说明

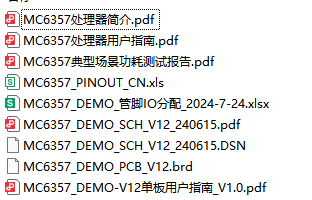

附件包含：芯片介绍、硬件设计资料、开发板手册等；

MC6357芯片概况

MC6357 处理器包含 CPU0 和 CPU1 两组双核处理单元，最高主频分别为 743 MHz 和 400 MHz，内置 256 MB DDR3 内存，智能视频分析等效算力最高可达 1 TOPS，并提供神经网络、向量运算及视觉计算加速能力。视频处理方面，芯片支持 H.264、H.265 和 MJPEG/JPEG 编码，按处理器规格支持 3840×2160@30fps 与 1920×1080@30fps 的 H.264/H.265 双码流编码，同时具备双目拼接、畸变矫正、视频缩放和 OSD 叠加功能。内置 ISP 支持自动曝光、自动白平衡、自动对焦统计、2D/3D 降噪、宽动态、去雾及色彩校正，可用于不同光照条件下的图像优化。芯片支持两路 2-lane MIPI 和一路 DVP 视频输入，最多三路分时接入，并提供 MIPI DSI 视频输出、百兆以太网、USB 2.0、I²C、SPI、UART、SDIO 和 eMMC 等接口，为摄像机系统开发、外设连接和功能验证提供硬件基础。

• 处理器内核：异构双核，主处理器最高743Mhz，协处理器最高400Mhz。

• 智能视频: 最高可达1T的NPU。

• DDR: 内置1.35V 2Gb DDR3L

• 视频编解码：支持4K30FPS的H.265/H.264编解码。

• 图像处理：支持AI_ISP、WDR

MC6357芯片视频输入：

• 分时支持最多 3 路 Camera inputs, 分别为 2 路 2lane MIPI 和 1 路 DVP

• 单路最大支持 8MP@30fps，2 frame WDR

• 最大幅面 4096x3072

MC6357芯片视频输出：

• 支持 MIPI DSI 4lane 输出，最大 1.5Gbps，支持最大 size：1920X1080@60fps

MC6357芯片音频：

• 软件实现多协议音频编解码，支持 G.711、G.726

• 2 个 I2S/PCM 接口，用于外接 Audio Codec

• 内置 Audio Codec, 包含 2 个 MIC 及 2 个 Speaker

MC6357芯片安全加速器：

• 硬件实现 AES ECB/CBC/OFB/CFB/CTR、DES/3DES 加解密算法

• 硬件实现 RSA2048/4096 加解密算法

• 硬件实现 HASH(SHA1/SHA256/384/512、HMAC-SHA256 算法)
