一、项目概述

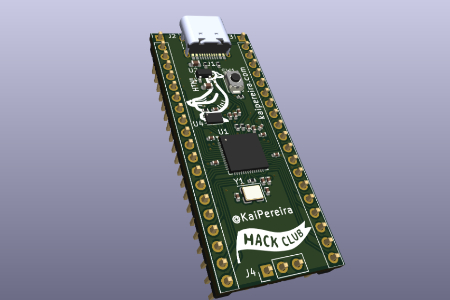

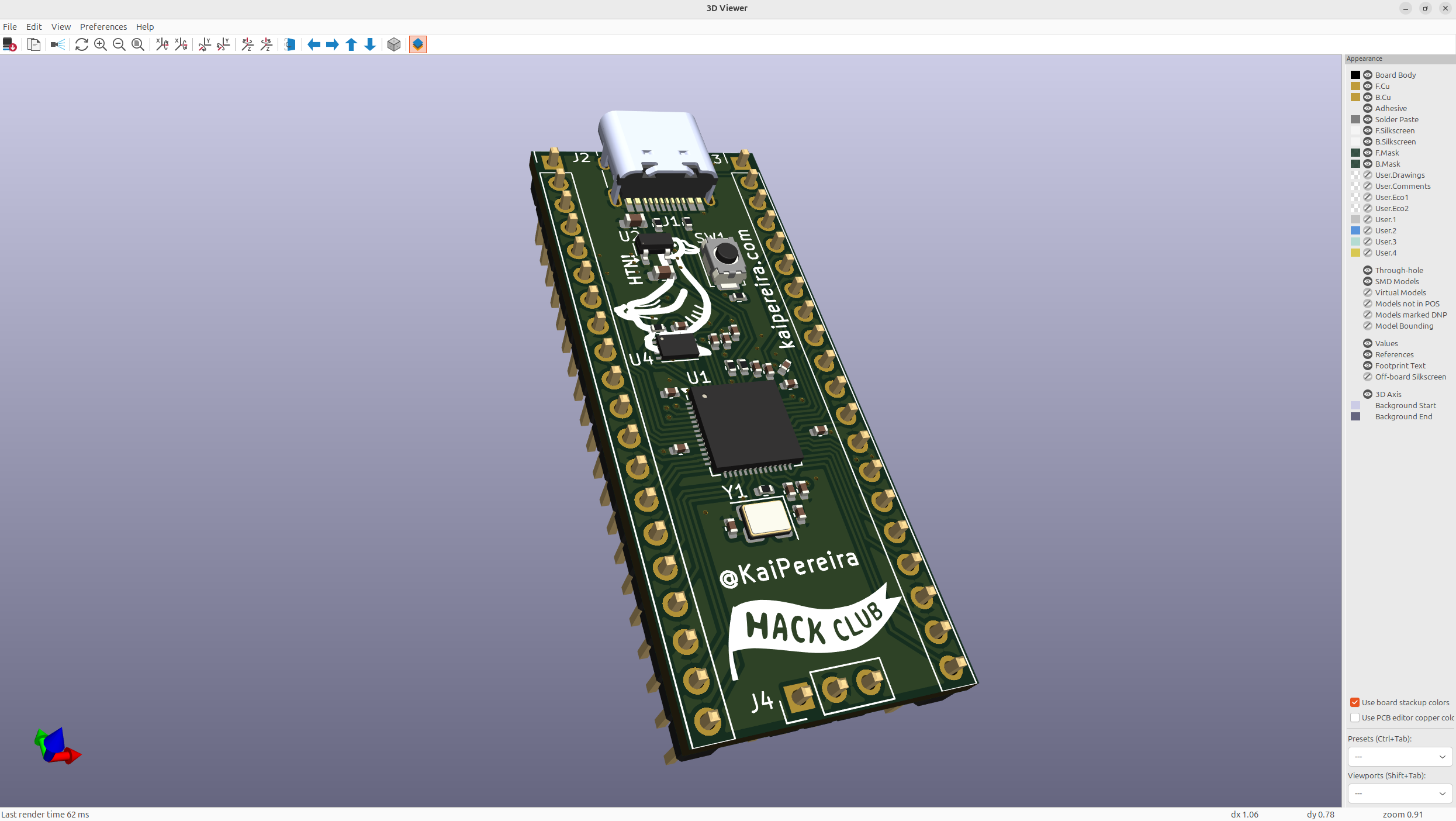

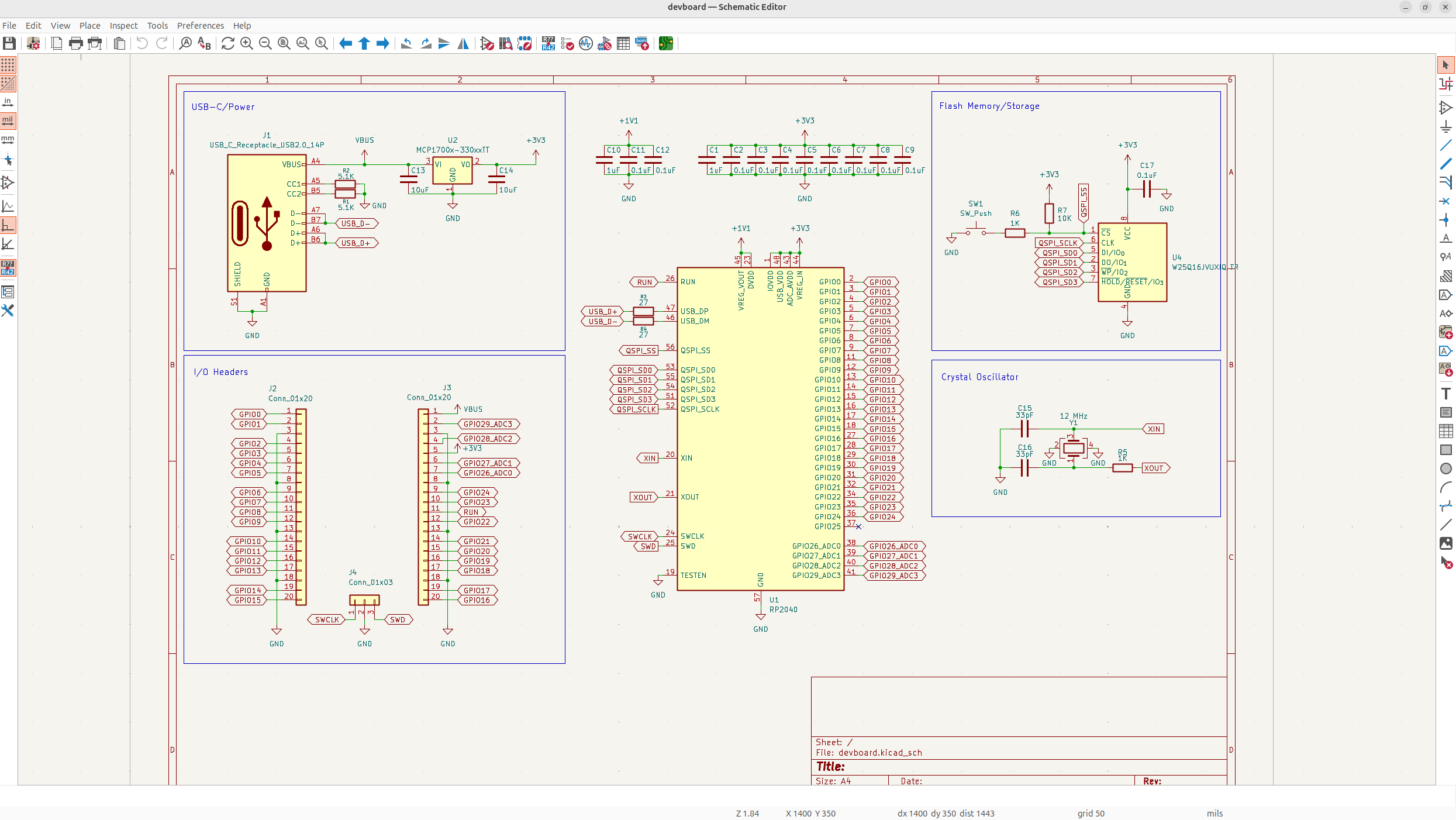

本项目以 RP2040 双核 Cortex-M0 + 微控制器为核心，基于 KiCad 软件从零完成嵌入式开发板完整硬件设计，覆盖原理图设计、器件选型、电源架构、高速信号处理、PCB 布局布线、电气规则检查等硬件全流程。硬件集成 USB‑C 接口、12MHz 外部晶振、QSPI Flash 存储、复位与 BOOT 启动电路，完整引出全部 GPIO 引脚，并预留 SPI、I2C、UART 等通用外设接口，最终实现一款可直接打板、烧录、运行程序的开源嵌入式原型开发板，可用于嵌入式程序调试、外设驱动验证、创客产品原型开发。

二、项目核心亮点

1. 完整自主硬件设计全链路实践 区别于直接采购成品开发板，项目从零完成硬件开发全流程，从最小系统原理分析、器件 BOM 选型，到原理图绘制、高速 PCB 布线、DRC 电气校验，完整复刻商用开发板设计思路，吃透 RP2040 芯片硬件底层约束，掌握 KiCad 工业级 EDA 设计能力。

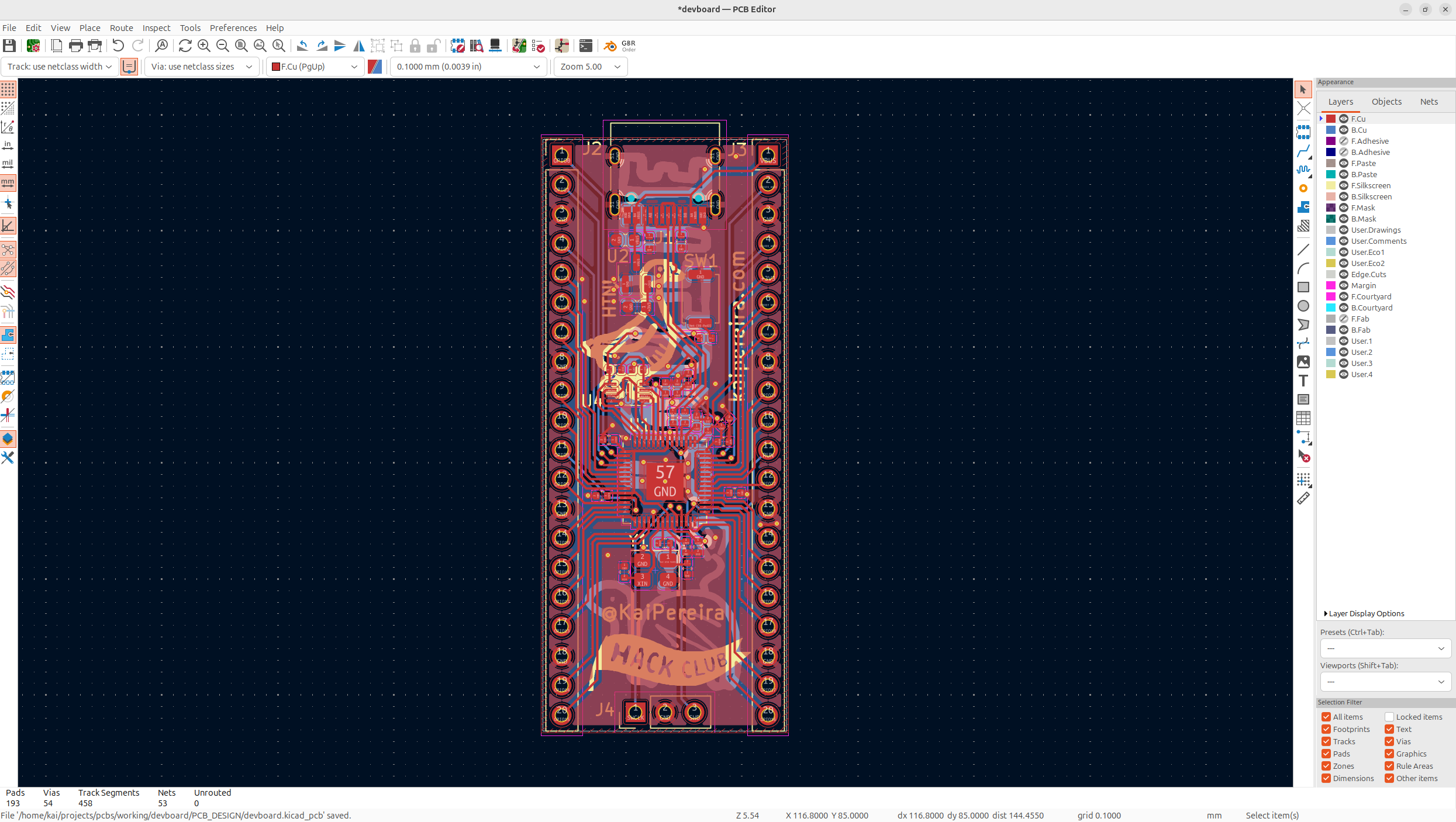

2. 高速信号精细化设计，保障稳定性 RP2040 无内置 Flash，依赖 QSPI 总线外挂 Flash，属于高速信号。本项目重点优化 QSPI 走线，严格控制走线长度、减小信号环路，Flash 芯片紧贴 MCU 摆放，降低信号干扰；同时规范 USB2.0 差分对走线规则，保障 USB 通信稳定，规避自制板最常见的启动失败、通信丢包硬件缺陷。

3. 精简可靠的电源与接口架构 采用 USB‑C 5V 输入，搭配 LDO 稳压生成 3.3V 为主芯片、Flash 供电，增加电源去耦电容网络抑制电源噪声；保留 BOOT 选择按键、硬件复位按键，方便固件烧录调试；全部 GPIO 引出，兼容通用电子模块，硬件可扩展性强。

4. 开源可复用，低门槛硬件方案 整套工程文件（原理图、PCB、BOM 清单）完全开源，器件选用市面通用、易采购的常规元器件，打板成本低。方案可直接复用、二次修改，可快速衍生各类定制底板，适配传感器采集、电机控制等嵌入式原型场景。

三、项目价值

（1）技术学习价值

深入理解双核 MCU 最小系统构成、高速串行总线、电源噪声抑制、PCB 电磁兼容基础理论，打通嵌入式软件与硬件之间的认知壁垒，不再局限于只写代码，掌握硬件底层原理，形成软硬件协同开发能力。

（2）工程实践价值

完成工业标准的硬件开发流程，熟悉原理图 ERC、PCB DRC 检查、硬件设计风险排查等工程规范，积累 EDA 工具、器件选型、硬件缺陷排查的实战经验，具备独立设计小型嵌入式硬件产品原型的能力。

（3）应用落地价值

本开发板可作为低成本嵌入式验证平台，用于学生实验、创客项目、产品预研，快速验证各类外设驱动；开源工程可作为硬件设计参考模板，后续可基于本底板快速迭代定制化硬件，缩短自研产品的原型开发周期。

（4）开源共享价值

项目成果开放工程资料，为硬件入门学习者提供可参考、可复现的 RP2040 开发板完整案例，降低零基础人员自主设计 MCU 开发板的学习门槛。

四、项目成果

输出完整 KiCad 工程（原理图、PCB）、BOM 物料清单、硬件设计说明文档，可直接提交 PCB 工厂生产制板，硬件可完成固件烧录、程序运行、外设通信等基础功能。

五、License

unlicense-未注明协议，请勿商业使用

六、项目地址

https://github.com/KaiPereira/build-a-devboard
