智能环境监测系统

智能环境监测系统是一种用于实时采集和显示环境信息的嵌入式监测设备。系统以微控制器为核心,通过 DHT11 温湿度传感器采集环境温度和湿度,并利用 GY-30 光照传感器检测环境光照强度。传感器数据通过数字接口和 I²C 总线传输至主控系统,经过处理后可用于环境状态显示、分析和后续控制。

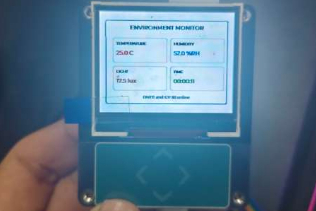

智能环境监测系统封面
jf_815706512026-09-21 11:31:35CERN-OHL-P v2
13
Star

PCBA

设计文件

KiCad图标智能环境监测系统.zip517.18KB(0次下载)

生产BOM

源代码

其他附件

EDA查看器

复制嵌入代码

详细介绍

下面这段适合直接发布到开源社区的“详细介绍”中:


智能环境监测系统

本项目是一套基于 RT-Thread 实时操作系统的智能环境监测系统,主要用于采集和显示环境温度、湿度及光照强度。

系统采用 DHT11 温湿度传感器GY-30 光照传感器,通过主控芯片完成数据采集与处理,并使用 LCD 显示屏实时展示监测结果,同时支持触摸交互功能。

主要功能

  • 温度、湿度实时采集;

  • 环境光照强度检测;

  • LCD 数据显示;

  • RT-Thread 多线程任务管理;

  • 支持后续扩展报警、联网和数据存储功能。

工程说明

  • src:用户应用程序源码;

  • board:开发板及硬件初始化代码;

  • libraries:芯片及第三方驱动库;

  • packages:RT-Thread 软件包;

  • rt-thread:RT-Thread 操作系统源码;

  • ra_cfgra_gen:芯片外设配置及自动生成代码;

  • project.uvprojx:Keil 工程文件;

  • Kconfig.config:RT-Thread 工程配置;

  • memory_regions.scat:Keil 链接配置文件。

使用方法

使用解压工具解压工程压缩包,然后使用 RT-Thread Studio 导入解压后的工程目录。

导入工程时,请确保以下目录和文件完整:

board
libraries
packages
rt-thread
src
.project
.cproject
.config
Kconfig

工程导入完成后,选择对应的编译配置,执行编译并下载到开发板。

项目同时提供 KiCad PCB 文件、生产 BOM、源码及相关依赖库,方便后续学习、编译和硬件制作。
