ESP32‑P4 7 寸 MIPI‑DSI 智能 HMI 人机交互终端

本项目基于ESP32‑P4主控，开发 7 英寸 1024×600 MIPI‑DSI IPS 电容触控 HMI 终端。搭载 LVGL 图形框架，板载 WiFi、蓝牙，支持 LoRa 等多种无线模块扩展，集成音频功放、锂电池充放电管理。提供完整硬件原理图、3D 结构文件与 ESP‑IDF 示例代码，可快速实现嵌入式智能人机交互界面，适用于物联网终端、本地 AI 交互、工业控制面板场景。

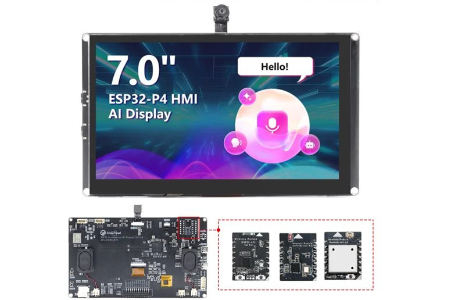

ESP32‑P4 7 寸 MIPI‑DSI 智能 HMI 人机交互终端封面
oshw_hqzl2026-08-26 18:12:03Unlicense
5
Star

PCBA

设计文件

Eagle_SCH&PCB.zip1.55MB（0次下载）

外壳模型文件

其他附件

详细介绍

一、项目概述

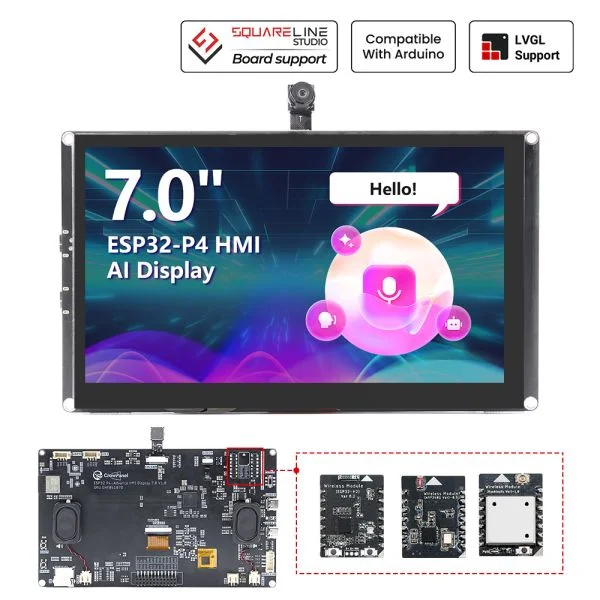

本项目基于 CrownPanel‑Advanced 7‑inch ESP32‑P4 HMI‑AI‑Display 硬件平台，完成一套完整开源嵌入式人机交互系统开发。硬件采用 ESP32‑P4 RISC‑V 双核主控，搭载 7 英寸 MIPI‑DSI IPS 高清电容触控屏幕，集成无线通信、音频编解码、锂电池充放电管理，支持 LoRa、Zigbee 等多种外设模块扩展。项目完整开源硬件资料、3D 结构模型、固件源码与应用示例，基于 ESP‑IDF 开发框架搭配 LVGL 图形库，面向物联网终端、本地 AI 交互、小型工业控制面板等场景，支持快速原型验证与二次产品化开发。

二、硬件平台说明

核心主控

主控芯片为 ESP32‑P4‑PN4RW32，双核 RISC‑V 处理器，主频最高 400MHz；配置 32MB PSRAM、16MB Flash，拥有硬件 MIPI‑DSI 显示控制器，专门用于驱动高清显示屏，区别于传统 SPI 接口屏幕，可实现高分辨率画面输出。

显示与触控部分

屏幕规格 7 英寸 IPS，分辨率 1024×600，亮度 400cd/m²，1670 万色彩；搭载 GT911 电容触控芯片，支持 5 点触控，通过 FPC‑0.5mm‑6Pin 排线连接，可通过 INT 引脚切换 I2C 设备地址。

通信与扩展能力

板载 WiFi2.4G、蓝牙 5.3/BLE；预留无线模块插座，可外接 LoRa、nRF2401、Zigbee、Matter/Thread 通信模组。硬件引出 UART、I2C、GPIO 等接口，支持外接传感器与外设。板载 SD 卡卡槽，可存储图片、音视频等资源文件。

电源与音频系统

支持 5V/2A 外部供电，集成锂电池充放电管理电路，可直接挂载锂电池实现脱机运行；自带板载音频功放，支持扬声器输出与麦克风输入，可播放音频、实现录音功能。设置复位按键、BOOT 下载按键、电源按键，搭配电源、充电状态指示灯。

硬件版本迭代

  • V1.1：新增 4 线 SDIO 通信支持，调整 SDIO 数据线引脚映射。

  • V1.2（最新版本）：优化 LoRa 无线模块通信稳定性，重新分配无线模块插座引脚，硬件设计完成迭代优化。

开源硬件交付文件

  1. Eagle CAD 工程：.sch原理图源文件、.brdPCB 布局源文件，可使用 Eagle 编辑，也可导入 KiCad 进行二次修改；

  2. 3D 文件：STEP (.stp) 三维模型，用于外壳结构设计、机械仿真；

  3. 器件手册：项目所用元器件 Datasheet 汇总；

注意：仓库不直接提供 Gerber 生产文件，生产 PCB 需要从 Eagle 工程导出 Gerber 光绘文件。

三、软件系统

开发环境

原生支持 ESP‑IDF，也兼容 Arduino IDE；GUI 图形基于 LVGL 9.2 版本图形库。 仓库软件资源包含：

  1. 示例工程 example：提供基础显示、触控、音频、无线相关 demo，快速上手开发；

  2. factory_firmware：预编译出厂固件，可直接烧录体验整机基础功能；

  3. factory_sourcecode：出厂固件完整源码，可修改、重新编译；

  4. libraries：项目专用驱动库，包含屏幕 DSI 驱动、触摸驱动、音频、无线模块适配代码。

开发流程

  1. 将项目文件夹通过 VS Code 打开；

  2. ESP‑IDF 插件选择目标芯片、选择对应串口；

  3. 执行编译 build，完成后 flash 烧录固件，完成程序部署。

四、应用场景

  1. 物联网人机交互终端：物联网网关本地控制面板，采集传感器数据图形化展示；

  2. 本地 AI 交互设备：依托 ESP32‑P4 算力，实现本地 AI 推理、语音交互、屏幕 GUI 交互；

  3. 小型工业控制面板：设备状态监控、参数设置，支持电池脱离电源使用；

  4. 产品原型开发：开源硬件，可在此基础上迭代，作为消费类智能显示产品前期验证平台。

五、项目特点

  1. 软硬件全套开源，原理图、PCB、3D 模型、固件源码全部公开；

  2. 采用 MIPI‑DSI 硬件控制器，实现高分辨率大屏，性能优于传统 SPI 屏幕；

  3. 高度集成：屏幕、触控、无线、音频、锂电池管理全部板载，减少外部接线；

  4. 模块化扩展，支持多种无线通信模组，适配不同物联网通信需求；

  5. 提供预编译固件与示例代码，降低开发门槛，方便快速验证功能。

六、License

unlicense-未注明协议，请勿商业使用

七、项目地址

https://github.com/Elecrow-RD/CrowPanel-Advanced-7inch-ESP32-P4-HMI-AI-Display-1024x600-IPS-Touch-Screen
