一、项目概述

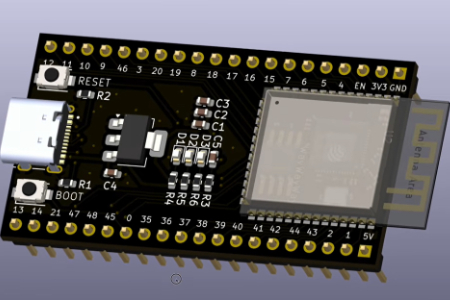

本项目是一套完全开源的 ESP32‑S3 最小系统开发板硬件方案，基于 KiCad 完成原理图与 PCB 设计，硬件遵循 MIT 开源协议。项目以最小可用系统为设计目标，选用 ESP32‑S3‑MINI‑1 无线模组，只保留芯片正常运行必不可少的硬件电路，舍弃充电管理、ESD 防护等附加功能，是学习 Wi‑Fi 蓝牙 MCU 硬件设计、自制 ESP 系列底板的参考样板。项目完整开放原理图、PCB 源文件、STEP 3D 模型，可直接交付 PCB 工厂打板制作。

二、硬件核心配置

主控采用 ESP32‑S3‑MINI‑1 模组，具备 Wi‑Fi、BLE 蓝牙无线能力，板上引出模组绝大多数 GPIO 引脚，板载 RESET 复位按键、BOOT 下载按键，满足程序烧录与基础调试需求。

三、板载实现电路

1. USB‑C 供电接口：CC1、CC2 配置 5.1kΩ 下拉电阻，实现 USB‑C 基础供电识别，通过 USB‑C 输入 5V 电源为整板供电。

2. LDO 稳压电路：5V 输入转换为 3.3V，为 ESP32‑S3 模组以及外设 IO 提供稳定工作电源。

3. 电源去耦网络：配置必要去耦电容，抑制电源噪声，保障芯片稳定工作。

4. 状态指示 LED：分别指示 5V 输入电源、3.3V 核心电源，以及 GPIO21 用户可编程 LED，方便硬件状态判断。

四、本项目未集成电路（设计取舍）

为实现硬件极简，项目主动剔除非必需模块：

• 未增加 USB 接口额外 ESD 防护器件；

• 无锂电池充电管理电路，无电源路径自动切换；

• 不集成传感器、通信接口等额外外设。

设计思路：只保证芯片能够上电、烧录、运行程序，把非刚需功能全部移除，降低硬件复杂度，便于初学者理解 ESP32 硬件的基础工作条件。

五、项目交付文件

全部硬件资料开源存放，包含：

1. 原理图 PDF 文档，完整展示电路逻辑；

2. KiCad 工程源文件（原理图、PCB），支持二次修改改版；

3. STEP 格式 PCB 3D 模型，可用于结构仿真、预览装配效果；

4. 配套视频资料，完整记录从硬件设计到实物加工调试的全过程。

六、项目用途与适用场景

1. 硬件学习实践：适合入门者学习 ESP 系列 MCU 外围最小电路，看懂一块开发板真正需要哪些元器件；

2. 快速原型打样：当项目不需要电池充电、ESD 防护等附加功能时，可以直接基于本底板修改衍生自己的产品硬件；

3. DIY 自制开发板：拿到工程文件即可直接发厂打板，焊接模组与元器件，得到可用的 ESP32‑S3 开发板。

七、项目局限说明

本板为学习原型硬件，不适合直接作为商用产品。缺少 ESD、充电等保护电路，在复杂电磁环境、外接电池场景下使用需要自行补充对应防护电路。

八、License

MIT license

九、项目地址

https://github.com/atomic14/basic-esp32s3-dev-board
