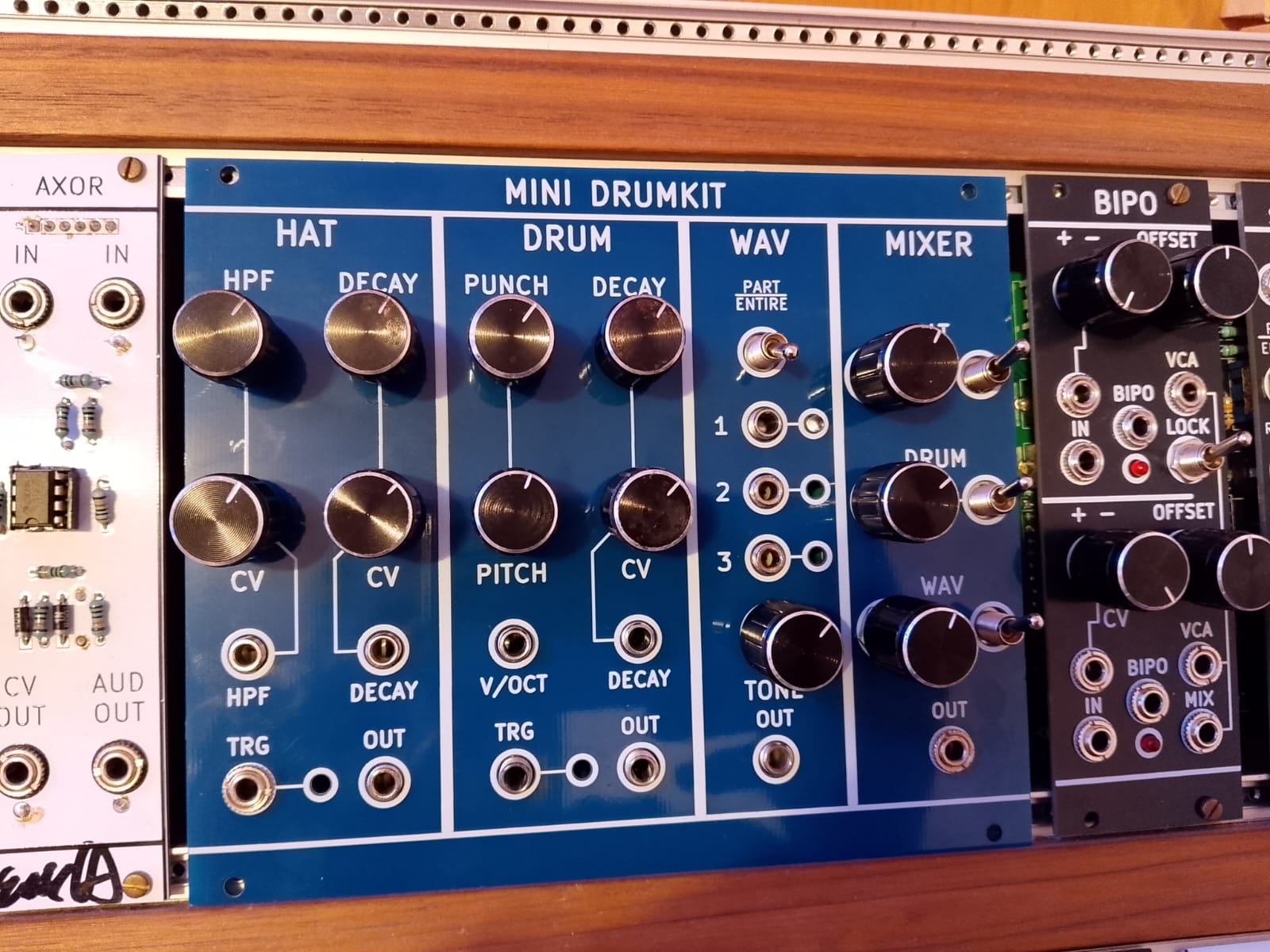

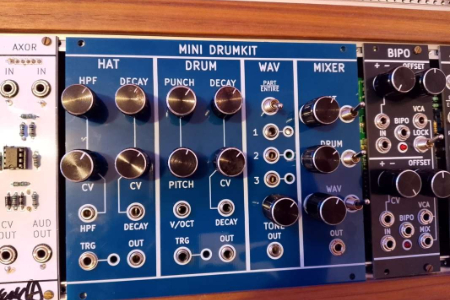

MiniDrumkit 是一款完全开源的 30HP Eurorack 规格鼓模块，采用模拟电路 + 数字采样混合设计，兼顾模拟打击乐的温暖质感与数字采样的灵活扩展性，全部硬件资料与固件代码对外开放，支持爱好者自行打板、焊接复刻，用于模块化合成器系统。

一、设计架构

模块分为两大音色系统：模拟打击乐部分、数字 WAV 采样播放部分，内置小型混音单元，可将多路音色信号混合输出。

1. 模拟打击乐单元 包含 Hi‑Hat（踩镲）与 Drum（底鼓）两套独立模拟合成电路。

• Hi‑Hat：具备高通滤波、衰减时间调节，配备触发输入、CV 调制接口，可调制音色衰减与滤波特性，生成丰富的镲片类噪声音色。

• Drum（底鼓）：支持冲击感、衰减时长、音高调节，兼容 V/OCT 音高 CV 控制，接收外部触发信号，实现模拟底鼓的动态演奏。 两路模拟电路均支持外部触发与 CV 电压控制，可与 Eurorack 系统其他模块联动演奏。

2. 数字采样播放单元 基于 Arduino Nano ESP32 主控，搭配 microSD 卡实现 3 通道 WAV 文件回放。

• 采样文件需要放置于 SD 卡根目录，固定命名为1.wav、2.wav、3.wav；

• 音频硬性规格：单声道、16bit 位深、16kHz 采样率，可通过 Audacity 完成格式导出；

• 三路采样独立触发，送入内置混音器，通过总输出旋钮调节采样声部输出电平。

3. 内置混音器 对三路数字采样信号进行信号混合，提供统一输出接口，方便接入 Eurorack 系统后续处理模块。

二、开源交付内容

本项目遵循 MIT 开源协议，GitHub 仓库完整提供全部项目资料：

• 硬件：PCB 工程文件、原理图 PDF、模块外观参考图纸；

• 固件：WAVPlayer.ino Arduino 源码，可直接编译烧录至 ESP32；

• 辅助资料：模块实拍图，演示视频链接； 所有资源无版权限制，个人可自由复刻、修改。

三、应用场景

适配标准 Eurorack 模块化合成器机柜。既可以使用模拟电路生成原生踩镲、底鼓，也可以加载自定义打击乐采样，实现一套模块获得两种音色思路，适合实验电子、模块化即兴演奏、硬件 DIY 学习。

四、核心参数

• 模块宽度：30HP（Eurorack 标准）

• 架构：模拟合成 + ESP32 数字采样混合

• 模拟声部：Hi‑Hat、Drum，支持 Trigger 触发、CV 调制

• 采样通道：3 路 SD 卡 WAV 回放

• 采样格式：Mono 16‑bit 16kHz

五、License

MIT license

六、项目地址

https://github.com/Fihdi/MiniDrumkit
