一、项目概述

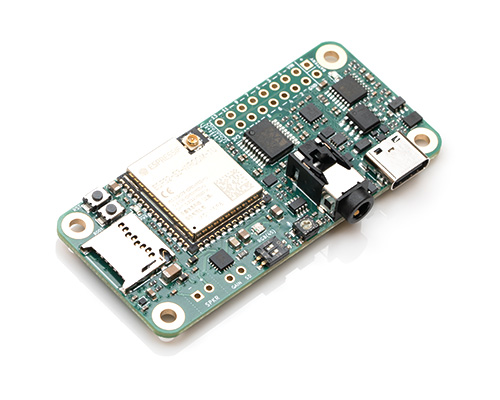

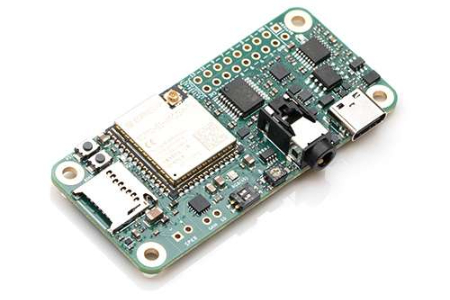

Sonatino 是 Lumination Labs 推出的一款基于 ESP32‑S3 的开源嵌入式音频开发板，专为高品质音频采集、播放与语音处理场景打造。硬件设计文件完全开源，通过 OSHW 开源硬件认证，遵循 CERN‑OHL‑P‑2.0 协议，开发者可基于原理图与 PCB 文件开展二次修改、硬件定制。

主控采用 ESP32‑S3‑WROOM‑1U，配备 16MB Flash 与 8MB PSRAM，充足的存储空间与算力能够承载复杂音频算法、音效处理、离线语音相关开发。板载完整独立音频通路，集成 Codec、功率放大电路，搭配丰富外设与无线能力，是一款一体化便携音频硬件平台。

二、核心硬件特性

1. 主控与存储 ESP32‑S3‑WROOM‑1U，16MB Flash + 8MB PSRAM；支持 WiFi、蓝牙 5.0 LE 无线通信。项目额外提供蓝牙音频专属硬件分支（btaudio 版本），搭载 ESP32‑S3‑WROOM‑32UE，支持蓝牙 5.2 BR/EDR，实现 A2DP 蓝牙音频收发。

2. 专业音频链路

• 音频 Codec：WM8782，支持 24bit/192kHz 采样，立体声 DAC、单声道 ADC，兼顾录音与音乐播放；

• 扬声器功放：MAX98357A D 类功放，最大输出 3.2W，可直接驱动无源扬声器；

• 3.5mm TRRS 音频接口：集成立体声耳机放大器、麦克风前置放大器，同时支持音频输入与输出，耳机、麦克风直插使用。

3. 外设与供电方案

• microSD 卡槽，支持本地音频文件存储；

• USB‑C 接口，用于程序下载调试与直流供电；

• 内置锂电池充电管理电路，支持锂电池供电，可打造脱离电源的便携音频设备；

• 引出多路 GPIO，支持自定义配置音频 IO 电平，拓展性灵活。

三、硬件版本区分

• Sonatino（main 主线版本，正式版） 基于 ESP32‑S3‑WROOM‑1U，蓝牙 5.0 LE，不支持 A2DP 蓝牙音频，适合本地音频处理、WiFi 音频传输、语音采集项目。

• Sonatino 蓝牙音频版（btaudio 分支，未正式发布） 升级 ESP32‑S3‑WROOM‑32UE，支持蓝牙 5.2 A2DP 音频；引出更多 GPIO 资源，需要通过寄存器配置 GPIO17、18、19 完成功能启用。

四、重要硬件说明

当前量产使用的 WM8782 音频 Codec 已原厂停产，市场仅有少量库存。该芯片无引脚兼容替代型号，若后续批量生产，需更换 PCM180x 系列等音频 Codec 器件，同时需要同步修改原理图与 PCB 布局。

五、开源、商标相关说明

• 硬件 PCB 设计文件开源协议：CERN‑OHL‑P‑2.0；

• 硬件已通过开源硬件认证 OSHW US002724；

• 硬件方案允许厂商商用生产，但未经许可不得使用 “Sonatino” 名称及相关 LOGO 商标；

• 项目文档版权归属 Lumination Labs，文档的二次分发、修改需要获取官方书面许可。

六、适用开发场景

无线音频播放器、便携式录音设备、语音交互终端、嵌入式音效装置、DIY 蓝牙音箱、音频信号采集分析、离线语音处理原型开发。

七、项目亮点

• 基于 ESP32-S3，大容量 Flash 与 PSRAM，适配复杂音频算法

• 24bit/192kHz 专业音频 Codec，实现高品质录音与播放

• TRRS 一体化音频插孔，耳机、麦克风一站式接入

• 内置 D 类扬声器功放、锂电充电电路，支持便携设备搭建

• SD 卡本地存储、USB-C 调试供电，外设齐全无需额外拓展

• WiFi + 蓝牙无线通信，满足嵌入式音频、语音交互开发

• 完整开源硬件工程，合规可二次修改，通过 OSHW 认证

八、项目地址

https://github.com/luminationlabs/Sonatino
