一、项目简介

软硬全开源的便携蓝牙 MP3 播放器。基于 ESP32 主控，KiCad 自主设计硬件，搭载 OLED 屏幕与实体按键。从 SD 卡读取 MP3 文件，通过 A2DP 蓝牙输出音频至耳机或音箱，支持锂电池 USB‑C 供电，固件采用模块化架构，可二次开发。

二、核心功能特性

硬件部分

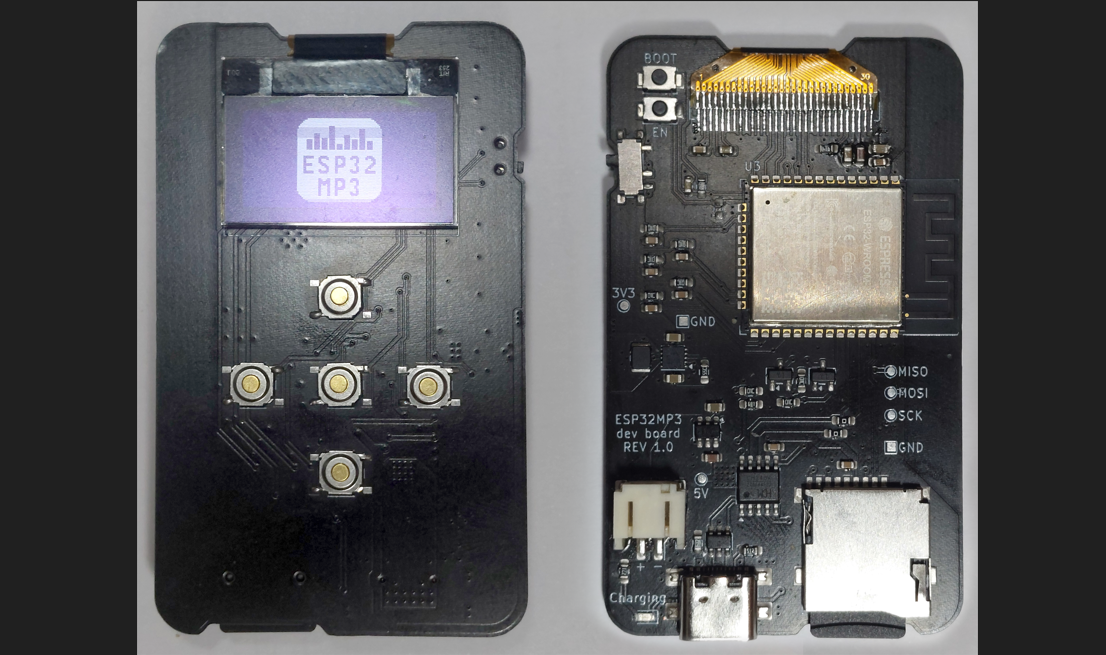

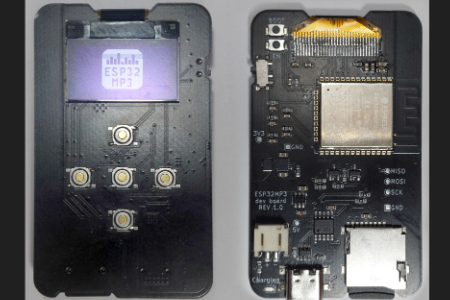

1. 自制 PCB：KiCad 绘制的定制开发板（Rev1.1），集成全部元器件

2. 显示屏：0.96" OLED（SSD1306，128×64）

3. 输入：5 个实体按键（上、下、左、右、确认）

4. 存储：MicroSD 卡读取 MP3 音乐文件

5. 电源：锂电池管理，支持锂聚电池 + USB‑C 充电

6. 主控：ESP32‑WROOM‑32E 模块

软件部分

1. 蓝牙 A2DP 音源：作为蓝牙音频发射端，把音乐推送到蓝牙耳机 / 音箱

2. 多屏幕 UI 界面：蓝牙设备扫描、播放列表、正在播放、音量控制

3. SD 卡播放：自动扫描 SD 卡 MP3 文件，完整播放列表管理，支持曲目切换、音量调节

4. 按键交互：短按、长按、自动重复按键，实现流畅导航

5. 模块化固件架构：采用 Manager 分层设计（显示、输入、蓝牙、播放），便于维护调试

三、开发环境信息

• 框架：Arduino‑PlatformIO，VS Code 开发

• 关键库

  • U8g2：OLED 屏幕驱动

  • arduino‑audio‑tools：音频解码处理流水线

  • ESP32 A2DP 库：蓝牙音频发射

  • arduino‑heltec：MP3 解码器

• 硬件资料：KiCad 原理图、PCB、库文件全部开源放在hardware/dev‑board目录

四、上手步骤

1. 硬件准备

   • 焊接组装自制开发板；简易 Alpha 版本可使用通用 ESP32+SD 卡模块

   • SD 卡格式化为 FAT32，放入 MP3 音乐；44100Hz 采样率最佳

   • USB‑C 数据线用于烧录固件

2. 软件准备

   1. 安装 VS Code + PlatformIO 插件

   2. git clone拉取仓库，更新 git 子模块

   3. 在 VS Code 打开Software子文件夹作为项目

   4. 修改src/settings.h适配硬件引脚

   5. PlatformIO 编译并烧录固件到 ESP32

💡 Alpha 版本：仅做概念验证，不需要自制 PCB，普通 ESP32 开发板 + SD 卡模块就可以体验基础功能。

五、许可协议

项目采用 GPL‑3.0开源协议，硬件工程文件、固件代码全部开放。

六、项目限制

• 仅做蓝牙音频发送 (A2DP Source)，播放器本身没有 DAC 音频输出，声音只能通过蓝牙输出到耳机音箱，不能直接接喇叭。

• 只读取 SD 卡本地 MP3 文件，不支持网络流媒体。

七、项目地址

https://github.com/GiacoBot/ESP32MP3
