超低功耗长周期 AI 延时摄影监控相机

Time Leap Cam 开源延时相机采用 ESP32‑S3 低功耗方案，周期性休眠唤醒完成长期自动拍摄，本地大容量存储影像，支持 AI 图像识别与消息推送，全套软硬件资料开源，面向长期时序影像记录与轻量监控场景。

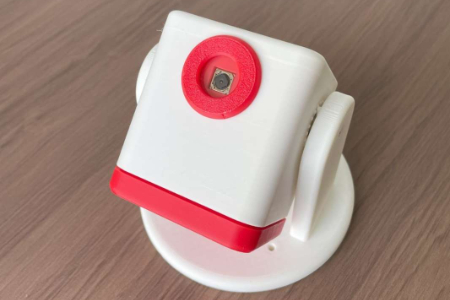

超低功耗长周期 AI 延时摄影监控相机封面
oshw_hqzl2026-07-31 15:28:34CC BY-NC-SA 4.0
90
Star

PCBA

设计文件

KiCad图标timeleapcam-main.zip8.40MB（1次下载）

EDA查看器

复制嵌入代码

详细介绍

一、项目简介

Time Leap Cam 是一款开源超低功耗长周期延时摄影相机。设备基于 ESP32‑S3 开发，依靠深度休眠实现超长待机，搭载 OV5640 摄像头与 64GB eMMC 本地存储，支持定时自动拍摄；可接入 OpenAI 视觉模型实现自然语言 AI 识别告警，配套 Web 管理页面、3D 打印外壳与完整硬件图纸，适用于施工记录、植物观测、无人值守时序影像采集场景。

核心亮点：区别于普通 ESP32-CAM 方案：采用eMMC 内置闪存替代 MicroSD 卡、原生深度休眠超低功耗、Rust 嵌入式固件、原生集成 OpenAI 视觉大模型实现自然语言事件告警、支持 Qi 无线充电。

二、硬件系统详解

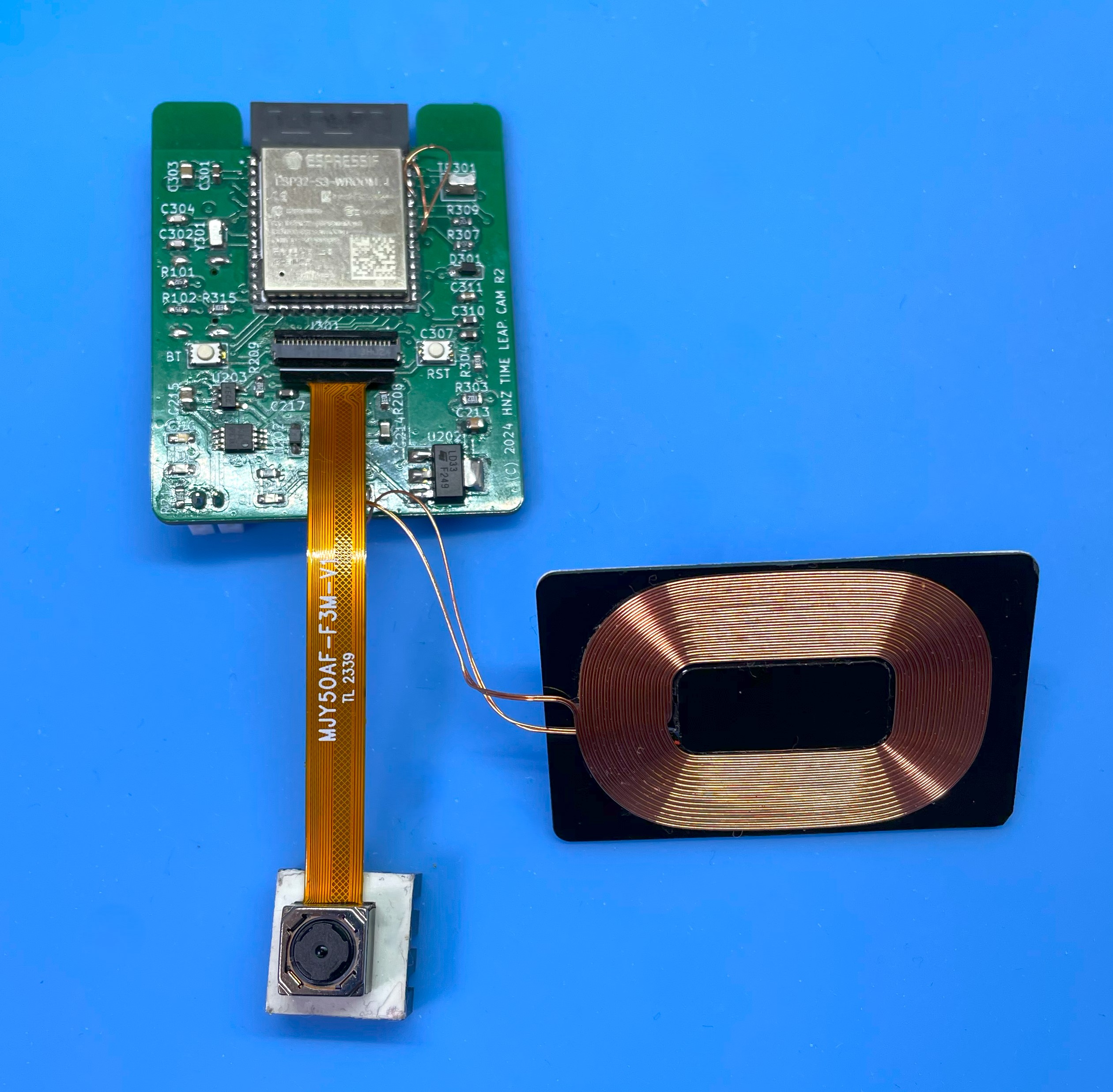

1. 核心硬件清单

部件

详细参数

作用说明

主控

ESP32-S3-N16R8

16MB Flash / 8MB PSRAM；支持深度休眠、WiFi，Rust 官方推荐嵌入式芯片

图像传感器

OV5640 自动对焦摄像头

500 万像素，支持多种分辨率输出（最高 2592×1944）

本地存储

64GB eMMC 闪存

摒弃传统 SD 卡，稳定性更强，适合长期不间断写入图像

电源系统

3.7V 1100mAh 锂电池 + Qi 无线充电线圈

支持标准无线充电器供电；充满自动停止充电

交互

背部触摸按键

唤醒休眠设备、触发手动拍摄、启动影片合成

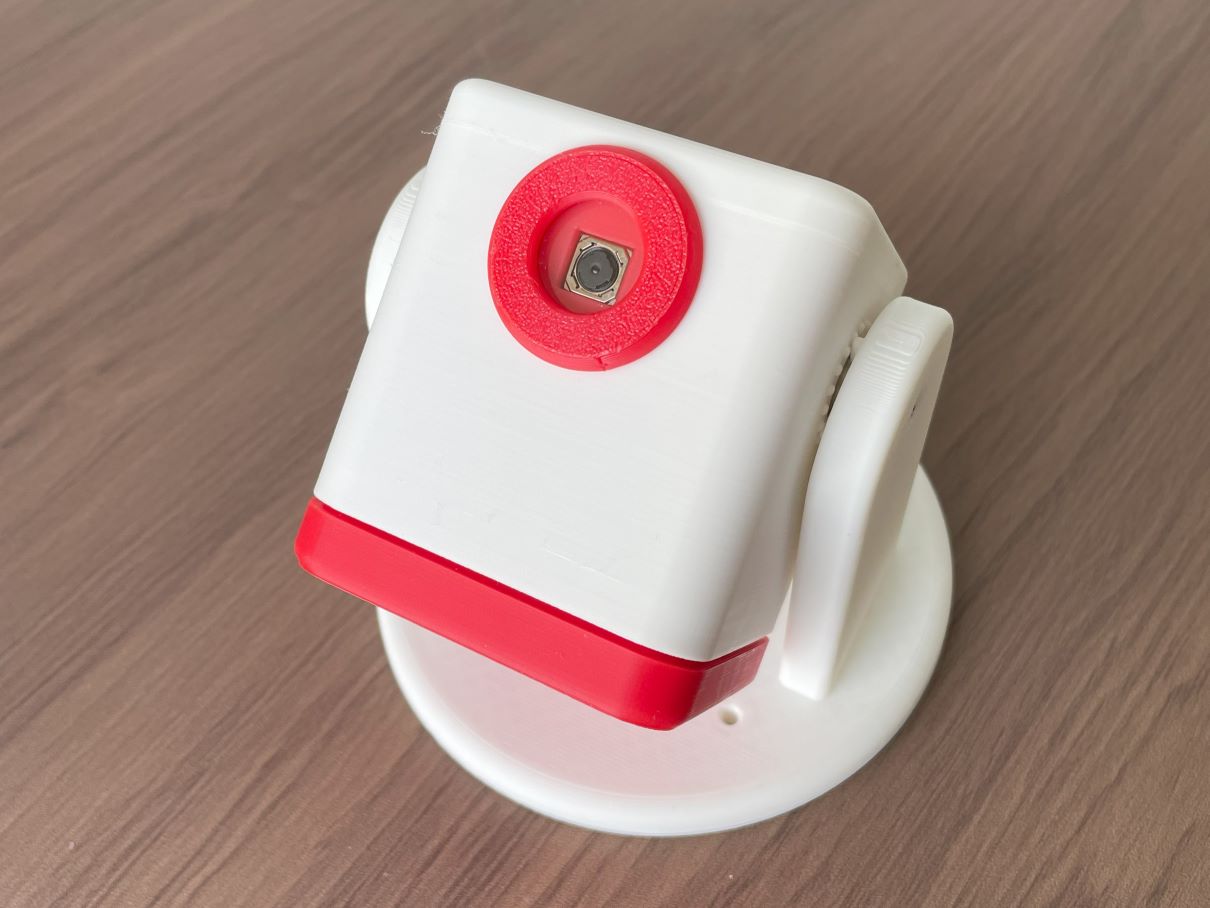

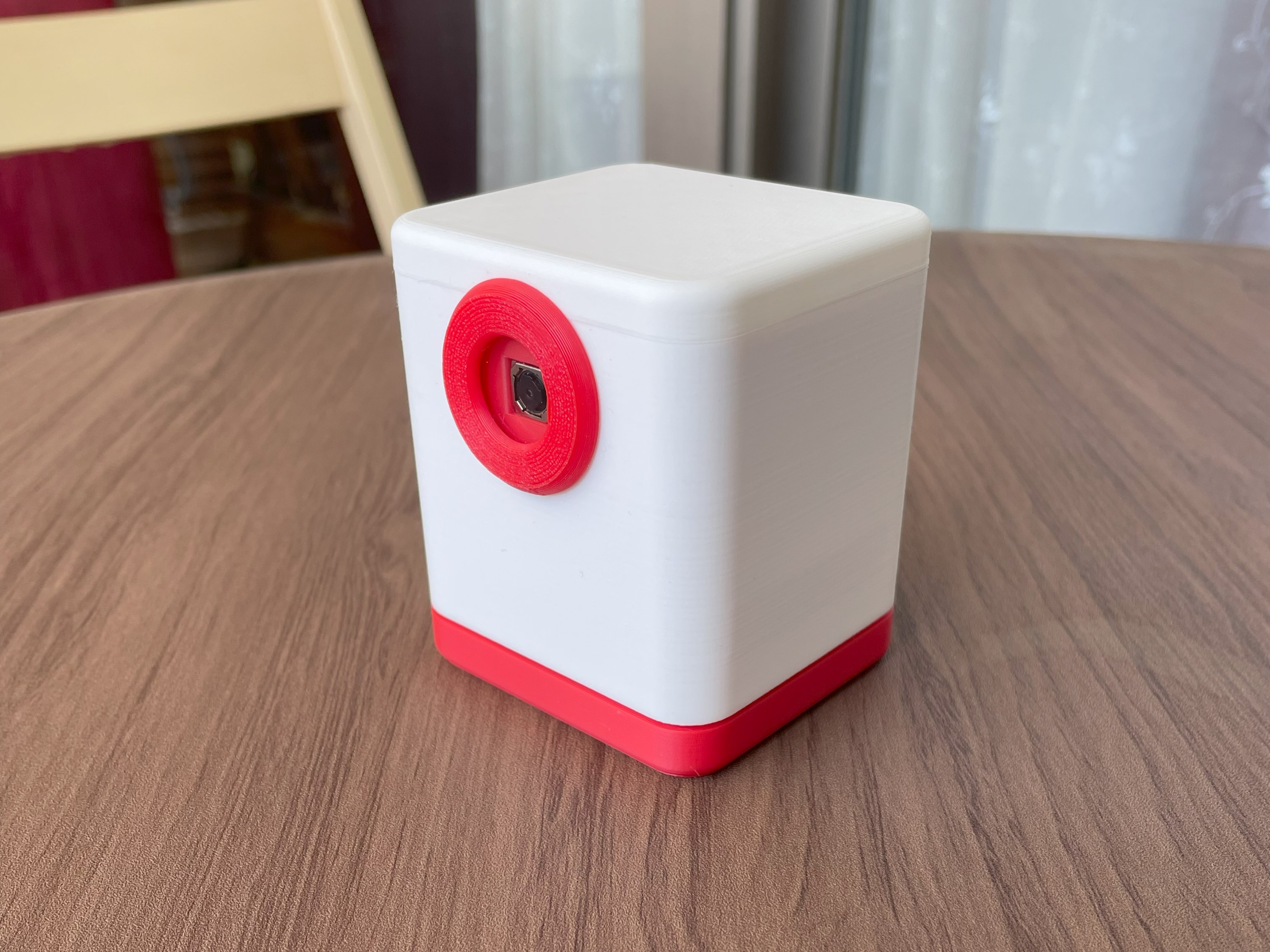

外壳

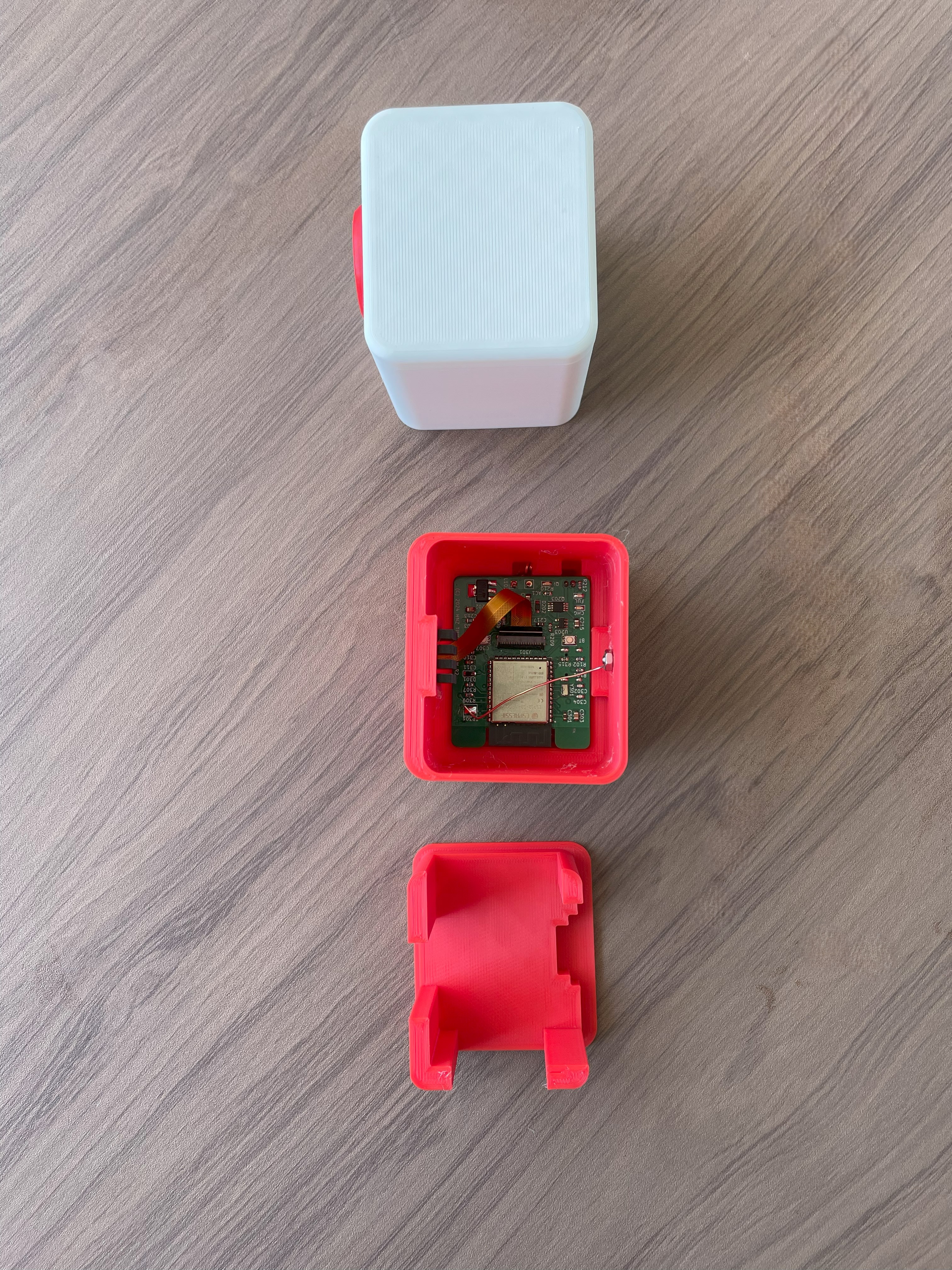

3D 打印壳体 + 可调俯仰支架

尺寸 78×79×60mm；具备防泼溅能力，支持墙面 / 桌面固定

2. 功耗设计（项目核心优势）

设备绝大多数时间进入ESP32-S3 深度休眠模式，休眠功耗＜440μA。

仅到达预设拍摄间隔时自动唤醒→拍照→保存图像→再次休眠。

续航规律：拍摄间隔越长，电池续航越久；间隔数小时一档，可连续工作数十天。

三、软件功能详解

开发基础信息

  • 编程语言：Rust（ESP Rust 框架），非 Arduino/C 语言，内存安全性更高

  • 编译环境：Ubuntu 22.04 LTS + ESP-IDF v5.2.1

  • 存储文件系统：eMMC 采用 GPT 分区，自动划分多文件夹存储图像

✅ 基础延时摄影功能（离线可用，无需 API）

  1. 自定义拍摄间隔：可设置任意时长周期（秒 / 分钟 / 小时级别）

  2. 多档图像分辨率：最高 2592×1944（5MP），向下兼容 HD、VGA 等档位

  3. 本地持久存储：照片直接写入 64GB eMMC；支持按日期分类存入不同文件夹

  4. 延时影片自动合成：触摸按键触发，设备本地直接合成视频

  5. NTP 网络校时：联网自动同步时间，断网后内部 RTC 维持时间基准

  6. Web 管理面板：WiFi 连接后浏览器访问，实现：参数配置、实时预览、图片下载、电池状态查看

✅ 进阶 AI 智能监控功能（需要联网 + API 密钥）

对接 OpenAI GPT-4o-mini 图像视觉能力，搭配 Cloudflare 图片托管、LINE 消息推送。

  1. 自然语言告警规则

    无需编写代码，直接用文字描述监控目标，示例：

“画面出现行人就推送通知；无人时不提醒”

“检测窗户是否被打开”

  1. 工作流程

    相机拍摄→图片上传 Cloudflare→OpenAI 分析图像→满足条件→LINE 推送图文告警消息

  2. 可自定义告警触发关键词、多语言识别规则

📌 关键版本迭代重点特性

  • v0.3.3：优化 eMMC 写入速度；支持背景写入，高分辨率下连拍性能提升

  • v0.3.2：新增芯片内部温度采集，状态报告附带温度信息

  • v0.3.1：修复休眠唤醒图像丢失 bug；支持自定义连拍帧数

  • v0.2.0：完整 WebUI 重构、电池电量实时监测、图片压缩预览功能

四、运行模式与使用流程

  1. 部署上电：放置在 Qi 无线充电底座持续补电，也可纯电池离线运行

  2. WiFi 配网：浏览器访问 Web 后台，配置 WiFi、拍摄参数、分辨率、拍摄间隔

  3. 自动休眠工作：配置完成 5 分钟无操作自动进入深度休眠，等待定时唤醒拍摄

  4. 人工唤醒：触碰机身背部按键，唤醒设备进入配置模式；长按 3 秒启动视频合成

  5. 数据导出：联网通过 Web 下载原图；后续硬件版本可预留 USB 直读 eMMC 方案

⚠️ 重要区分：纯延时拍摄不需要任何外网 API；AI 告警功能必须自行申请 OpenAI、Cloudflare、LINE 开发者密钥

五、典型应用场景

  1. 工程 / 装修长期进度记录（数月跨度施工延时视频）

  2. 植物生长观测（花卉、幼苗生长全过程记录）

  3. 实验长期状态记录

  4. 居家简易无人值守监控（搭配 AI 异动告警）

  5. 户外静态场景长期时序影像采集（仅适合遮雨环境，不可直接浸水）

六、开源协议说明

  • Rust 源代码：MIT License（可自由商用、修改、分发）

  • PCB 原理图、3D 打印外壳模型：CC-BY-SA 4.0（衍生作品需要保持相同开源协议，标注原作者）

七、限制与注意事项

  1. 外壳仅支持防泼溅，不能完全水下浸泡；露天淋雨场景需要额外防水改造

  2. Rust 编译环境搭建门槛高于传统 Arduino，新手搭建工具链步骤较多

  3. AI 告警依赖海外 API 服务，国内使用需要自行解决网络访问问题

  4. 电池续航和拍摄频率强相关，高频拍摄下需要搭配持续无线供电

八、自制复刻前置条件

如果你打算自己制作整套设备，需要准备：

  1. 电子加工：PCB 打样、元器件采购、焊接

  2. 3D 打印：打印外壳与支架

  3. 软件环境：Ubuntu 系统搭建 ESP Rust 编译环境

  4. 可选：注册 OpenAI、Cloudflare、LINE 开发者账号（需要 AI 告警功能时）

九、项目地址

https://github.com/hnz1102/timeleapcam
