一、项目基础信息

项目名称：Yatchy

作者：Szybet

项目标语：Your Watchy, fixed and improved, even made modular

定位：基于经典开源手表 Watchy 进行全盘重新硬件设计的 DIY 电子墨水智能手表，修复原版 Watchy 大量缺陷，核心亮点为模块化扩展架构。

开源仓库：https://github.com/Szybet/Yatchy

配套固件仓库：InkWatchy（原生适配 Yatchy 与原版 Watchy）

原版 Watchy 痛点汇总：Micro USB 易损坏、贴片按键极易断裂、无背光、硬件不可扩展、PCB 布局存在电源与时序缺陷。Yatchy 设计目标就是一次性解决以上全部问题。

二、核心硬件架构与规格

主控核心

• MCU：ESP32-C6（Wi-Fi 6 + BLE 5.3，相比 Watchy 旧版 ESP32 系列拥有更低待机功耗）

• 显示屏：1.54 英寸电子墨水屏 GDEH0154D67（与 Watchy 通用屏幕）

• 实时时钟 RTC：外部高精度 32KHz 晶振，优化走时精度

• 传感器：三轴加速度计 BMA423（计步、姿态唤醒）

• 振动马达：内置震动提醒

⚙️ 硬件改良清单（对比原版 Watchy）

1. 充电接口升级

   Micro USB → USB‑C，解决原版接口极易物理损坏的通病。

2. 按键结构重构

   放弃脆弱贴片轻触开关，改用直插 THT 封装实体按键（Panasonic EVP 系列），机械强度大幅提升，长期使用不易断裂。

3. 供电系统优化

   重新设计电源通路与 LDO，优化休眠功耗，显著延长锂电池续航；标准搭配 3.7V 200mAh 锂聚合物电池。

4. 新增背光（前光）硬件

   原版 Watchy 无任何背光电路，Yatchy 原生支持加装前光模组，暗光环境下可读屏幕。

5. 更小 PCB 外形尺寸

   在保留全部功能基础上缩小主板面积，外壳设计自由度更高。

6. 修复原版硬件缺陷

   优化走线、电源滤波、屏幕驱动时序，解决原版存在的杂讯、功耗异常等隐性问题。

🧩 革命性模块化扩展系统（最大特色）

主板预留专用扩展模块区域：

• 通过 IO 扩展芯片引出绝大多数 ESP32 GPIO 引脚、电源轨；

• 用户可自行焊接自定义子 PCB 模块，无需改动主板设计；

  官方示例扩展模块方向：

  太阳能充电模块、SD 卡存储模块、环境传感器（温湿度 / 气压）、编码器旋钮、LED 手电筒、扬声器、麦克风等。

默认配套基础扩展模块，支持简易外设接入；高级用户可自主设计扩展板。

📦 硬件开源文件

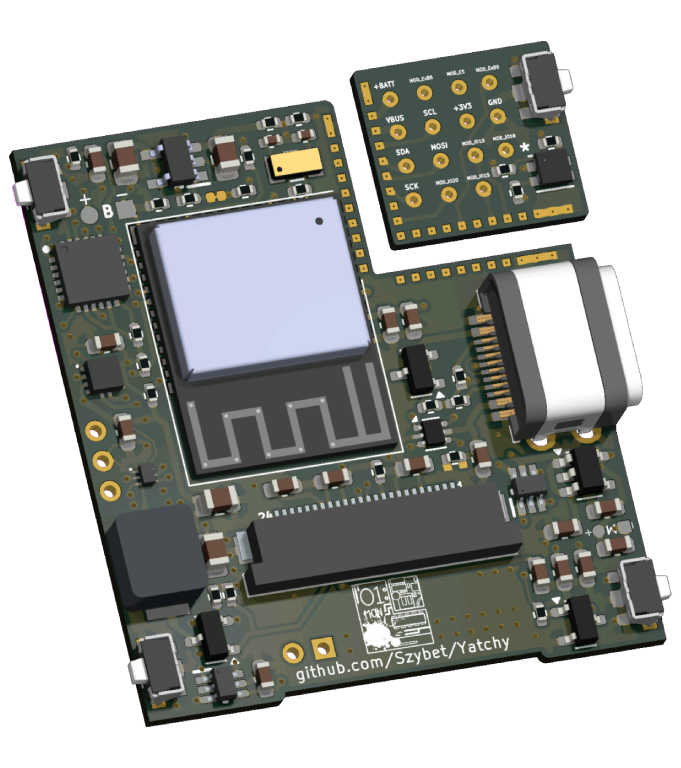

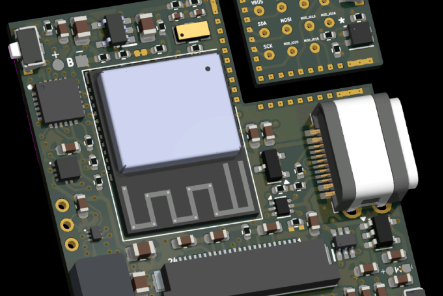

仓库hardware目录包含完整 KiCad 工程文件（原理图 + PCB），支持直接生产打样；所有元器件提供可采购物料清单 BOM（链接指向 TME、Mouser 等分销商）。

PCB 做了手工焊接优化：QFN 芯片预留助焊盘，业余爱好者更容易焊接。

• 外壳方案：提供可直接 3D 打印壳体模型，社区也衍生出第三方定制外壳；

• 组装文档：分步 PCB 焊接、屏幕装配、电池接线详细教程。

三、软件生态

1. 主力固件：InkWatchy

Yatchy 官方推荐固件，完全原生兼容，同时向下兼容原版 Watchy：

✅ 大量预制表盘、多语言支持（英文 / 波兰语正式支持，德语、意大利语等测试支持）

✅ Wi-Fi NTP 网络自动对时、时区管理、时钟漂移补偿

✅ Open‑Meteo 气象信息同步

✅ 计步器、日历、备忘录、简易电子书阅读器、内置小游戏

✅ 高度模块化编译：不需要的功能可直接关闭，降低固件体积、减少耗电

✅ 灵活休眠策略配置，极限省电模式下续航可达3 个月

2. 未来规划

作者计划开发Rust 语言原生固件（目前尚未发布）；同时兼容社区其他 Watchy 通用开源固件（存在少量引脚适配工作）。

四、面向两类使用者

🔹 普通爱好者（成品组装路线）

1. 自行下单 PCB、采购清单元器件；

2. 手工焊接主板；

3. 烧录 InkWatchy 固件；

4. 装配屏幕、电池、3D 打印外壳即可使用。

   不需要硬件设计能力，只需要基础焊接技能。

🔹 进阶开发者 / 硬件极客

1. 在 KiCad 基础上二次修改主板；

2. 自主设计扩展模块实现自定义功能；

3. 修改固件代码，开发专属表盘、自定义功能；

4. 研究电源、低功耗方案进一步优化续航。

五、开源协议与商用说明

硬件设计与代码开源，仓库 FAQ 明确说明了个人自制、小规模二次售卖的许可边界：

• 个人非盈利打样组装完全自由；

• 如果进行批量贩售，需要遵守项目声明的署名与开源要求；

  ⚠️ 电池选型、安全规范、售后责任由制作者自行承担。

六、项目短板（Flaws，官方自述）

1. 模块化扩展模块目前依靠焊盘直连，无标准连接器，更换模块需要重新焊接；

2. 前光模组属于附加扩展，标准版主板不带背光，需要额外加装模块；

3. ESP32‑C6 相比 S3 生态相对新，部分老旧第三方固件移植需要调整。

七、与原版 Watchy 横向对比

八、License

• CC BY-NC-SA 4.0

九、项目地址

https://github.com/Szybet/Yatchy
