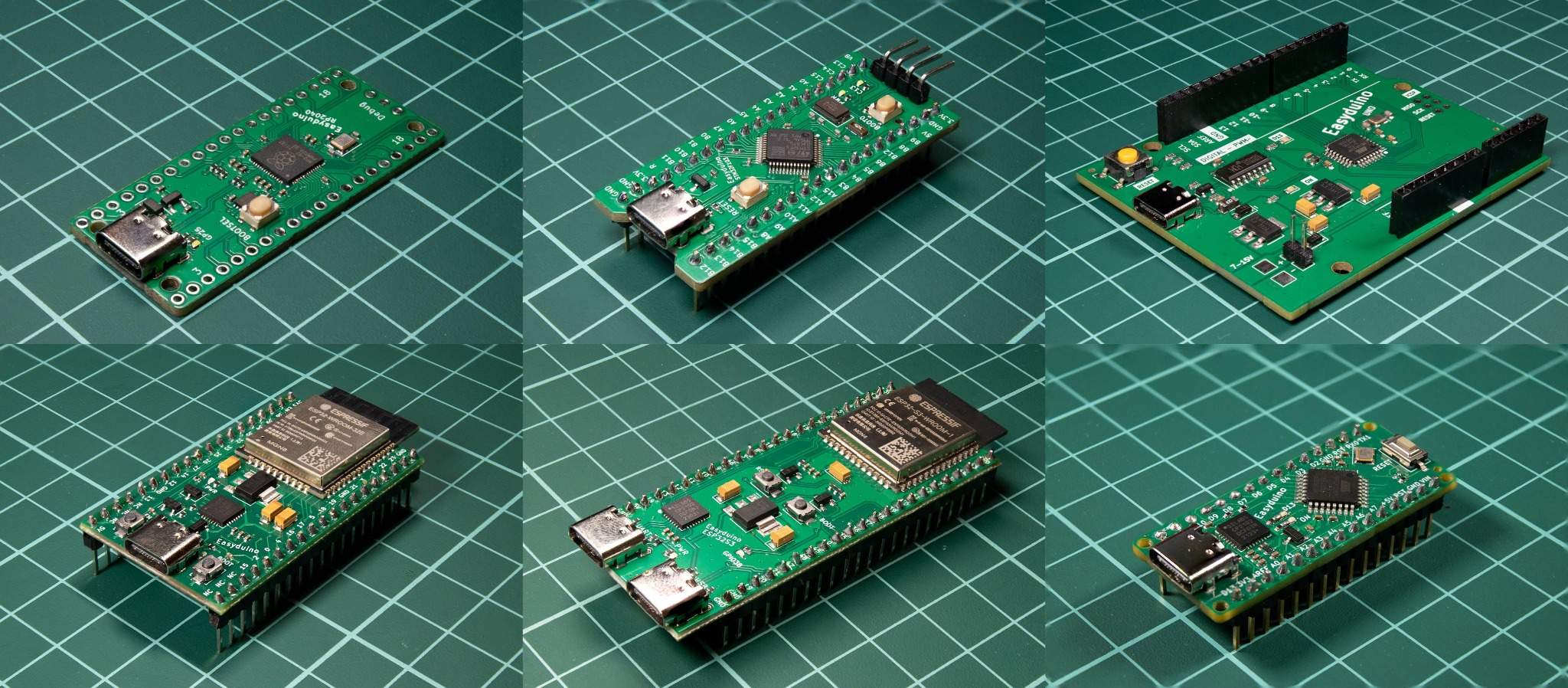

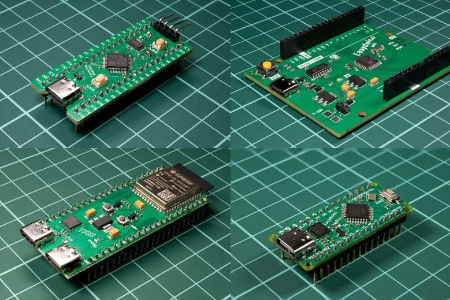

Easyduino 是一套面向 KiCad 的开源单片机开发板 PCB 工程集合。项目复刻 Arduino、ESP32、RP2040、STM32 等主流核心板，统一升级 USB-C 接口，采用 4 层 PCB 规范设计；所有硬件经过打样实测验证，配套完整 Gerber、BOM 量产文件，遵循 CERN-OHL-P-2.0 协议，支持学习与商业二次开发。

项目初衷：市面上原版开发板分别使用 Altium 等不同 EDA 软件设计，格式互不兼容，本项目全部迁移至免费开源 KiCad 平台统一复刻。

当前已完成开发板清单

进行中（In Progress）

• Easyduino Pi Pico 2

• Pi Pico 2 2354B

• nRF52840 Dongle

📐 硬件设计规范

1. 叠层：统一使用 4 层 PCB，采用 JC2616-H16 叠层方案，拥有完整参考地平面；优势：缩短回流路径、降低阻抗、减少串扰、优化高频性能。

2. 厂商适配：专门适配嘉立创（JLCPCB）生产约束。

3. 器件选型：原版部分昂贵 01005 元件、稀缺芯片做替换优化，方便 PCB 量产采购；所有改动在项目文件夹文档内标注。

📂 单个工程目录结构

每个开发板子目录包含完整生产资料：

1. *.kicad_pro / kicad_sch：KiCad 主工程与原理图文件

2. xxxreadme.md：本板子专属说明文档

3. xxxlibrary：项目自定义封装、符号库（标准库设计的板子无此文件夹）

4. Outputs：KiCad 原生导出文件（STEP、BOM、PDF、ERC 报告等）

5. ProductionFiles【重点】量产文件包：

   • BOM 物料清单（兼容立创可直接导入格式）

   • CPL 贴片坐标文件

   • Gerber 光绘文件（铜层 / 丝印 / 阻焊等）

   • 原理图、PCB 的 PDF 图纸

   • 实物样板照片

🛠 使用方法

1. 安装最新版 KiCad v8/v9（项目最初基于 v8 开发，兼容 v9）

2. 仓库下载：git clone 或者网页 Code → Download ZIP

3. 进入对应开发板文件夹，双击 .kicad_pro 直接打开工程

💡 注意：新版 KiCad GUI 批量脚本对多工程支持不完善，建议单独打开每个板子工程修改。

不想安装 KiCad，可直接进入ProductionFiles查看 PDF 原理图、Gerber 文件。

⚖️ 开源许可证

CERN-OHL-P-2.0（CERN 开源硬件许可证 2.0 宽松版）

✅ 允许用途：个人学习、商业产品使用、修改二次开发；

⚠️ 唯一约束：分发硬件设计时，必须附带许可证副本，公开原始源文件。

💡 适合人群

1. 想要学习标准单片机开发板硬件架构、参考成熟 KiCad 布局走线的电子爱好者

2. 需要直接打样自制兼容 Arduino/ESP32/RP2040 开发板，不想从零画原理图 PCB

3. 需要 USB-C 版本替代原版 Micro-USB 开发板硬件方案

📂项目地址

https://github.com/Hanqaqa/Easyduino
