一、项目概述

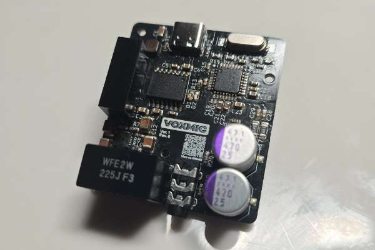

VOXMIC 是一套全开源自研硬件 USB-C 专业录音麦克风项目，由开发者 ConfusedHello 独立完成 V1、V2 两代硬件迭代，完整开放原理图、PCB 工程、生产光绘文件、标准化物料清单、结构外壳配套方案与完整开发日志，面向音频创作者、电子硬件 DIY 爱好者、声学工程学习者。

项目核心初衷：市面具备低底噪、实时监听、专业录音规格的 USB 电容麦克风售价高昂，而 VOXMIC 通过自主设计数字 / 模拟双隔离降噪电路，以约 175 美元全套硬件总成本实现工作室级录音音质，做到专业录音硬件低成本自制，完整开源无封闭定制配件，任何人可复刻、修改、二次开发。

⚠️ 关键前置说明：本设备必须搭配配套金属屏蔽壳体才能发挥隔离降噪电路全部性能，无外壳状态会存在严重电磁干扰、电流底噪，无法达到设计录音标准。

二、核心设计理念与技术亮点

1. 双隔离降噪架构（核心技术优势）

针对 USB 设备普遍存在的电脑地线回流噪声、数字电路干扰模拟拾音电路痛点，项目设计两层独立隔离电路：

• USB 数据隔离：USB 数字通信信号与音频模拟电路电气完全隔断，阻断电脑主板杂讯通过数据线传入拾音回路；

• 电源隔离：独立线性低压稳压电源，数字模块、音频 CODEC、拾音放大电路分路供电，杜绝开关电源纹波、数字芯片时钟噪声污染人声信号。

  双重隔离方案让麦克风底噪远低于同价位量产 USB 麦克风，满足播客、有声书、配音、小型录音室人声录制需求。

2. 专业级音频信号链路

1. 搭载高精度 24bit 音频 CODEC 芯片，支持高采样率音频采集，动态范围、人声细节还原对标商用千元级录音麦；

2. 板载独立耳机放大电路，引出 3.5mm 标准监听接口，支持零延迟实时人声监听，无需额外声卡即可完成录音监听；

3. 外置 3.5mm 麦克风输入接口，兼容标准大振膜电容拾音音头，用户可按需更换不同声学特性音头适配录音场景。

3. USB-C 标准化即插即用设计

采用标准 USB Audio Class 音频传输协议，Windows、macOS、Linux 全平台免驱动识别，Type-C 接口兼顾供电与音频数据传输，兼容电脑、平板等主流录音设备。

4. V2 版本专项功能升级

第二代硬件针对初代使用痛点完成迭代优化，新增与改良内容：

1. 新增电容触摸静音按键，机身触控一键静音，无需操作系统软件操作；

2. 重构触控信号处理电路，大幅降低环境电磁干扰导致的误触问题；

3. 优化模拟信号输入通路，提升整体信噪比，进一步压低录音底噪；

4. 升级 ADC/DAC 音频转换芯片，拓宽音频动态范围，提升高低频人声还原能力。

三、硬件系统完整组成

（一）PCB 电路板五大功能模块

1. USB 数据隔离单元：隔离 USB 数字信号，隔绝主机电磁干扰；

2. 电源隔离稳压单元：多路独立线性电源，分离数字 / 模拟供电；

3. USB-C 接口单元：Type-C 输入、USB 音频通信控制；

4. 音频 CODEC 编解码单元：24bit 模数转换、耳机监听驱动；

5. 音频输入与外设单元：3.5mm 麦输入、3.5mm 监听口、触摸静音按键、状态指示灯。

（二）全套物料体系（开源 BOM）

仓库提供标准化BOM.csv物料清单，所有元器件附带立创 LCSC、Mouser、速卖通采购链接，物料覆盖完整硬件生产、组装需求：

1. 电子元器件：多层陶瓷电容、薄膜电容、高精度贴片电阻、电感、晶振、隔离芯片、线性稳压 IC、音频 CODEC、LED 指示灯、触摸检测芯片；

2. 接口与声学配件：CY018C 录音音头、3.5mm 音频插座、USB-C 母座；

3. 结构五金件：黄铜导管、固定支架、螺丝、金属屏蔽壳体配件、木饰外壳面板；

4. 生产配套：PCB 光绘文件、钢网文件，支持直接交付 PCB 工厂批量打板。

   V2 版本全套物料、PCB 打板、结构件、物流综合总成本为 174.57 美元。

（三）配套工程开源资源

项目仓库完整开放全部开发资料，无加密、无限制商用 / 个人复刻：

1. gerbers文件夹：PCB 生产光绘文件，可直接提交 PCB 厂商制版；

2. 完整原理图、分层 PCB 布线图纸、模块分块参考图；

3. JOURNAL.md：全流程开发日志，记录 V1 至 V2 六轮改版测试、电路故障排查、声学调试全过程；

4. NOTES.md：硬件焊接、组装、声学调试、避坑操作指南；

5. assets：设备渲染图、结构外壳效果图、项目宣传素材。

四、适用场景与目标用户

应用场景

1. 内容创作：播客录制、有声书配音、短视频人声收音、电台节目制作；

2. 声学学习：音频电路、模拟降噪、USB 音频传输方向硬件学习与实训；

3. 工作室录音：小型独立录音室人声干声采集，替代高价商用 USB 录音麦克风；

4. 硬件 DIY 实践：开源音频硬件复刻、二次定制开发（可自主修改增益、接口、外壳结构）。

目标人群

1. 音频内容创作者：追求低底噪、实时监听，希望控制录音设备采购成本；

2. 电子硬件爱好者：具备基础焊接、PCB 调试能力，喜爱音频电路自制项目；

3. 工科在校学生：电子、声学相关专业课程设计、毕业设计硬件方案；

4. 小型独立工作室：需要多台专业录音设备，希望通过自制降低硬件采购预算。

五、项目优势总结

1. 降噪性能突出：数字、模拟双隔离电路架构，从硬件根源解决 USB 麦克风电流噪声问题；

2. 全开源无壁垒：原理图、PCB、物料、结构方案全部公开，支持自由复刻、二次修改；

3. 一体化集成设计：集成声卡、监听放大、拾音电路，单块 PCB 完成全部音频处理，无需外接独立声卡；

4. 低成本量产潜力：全套物料成本远低于同规格量产专业麦克风，适合个人自制、小批量工作室自用；

5. 跨平台免驱兼容：标准 USB 音频协议，全操作系统即插即用，无软件适配门槛。

六、复刻实施门槛说明

1. 基础能力要求：掌握贴片元器件焊接、基础电路调试能力，可完成 PCB 装配；

2. 配套加工需求：需依托 PCB 厂商打板、采购全套电子与结构物料，完成外壳组装；

3. 性能硬性约束：必须配套金属屏蔽外壳，否则隔离降噪电路设计失效，录音噪声大幅上升；

4. 调试参考：可查阅仓库JOURNAL.md开发日志，参考开发者多轮改版踩坑记录，大幅降低调试难度。

七、License

unlicense-未注明协议，请勿商业使用

八、项目地址

https://github.com/ConfusedHello/USB-Mic
