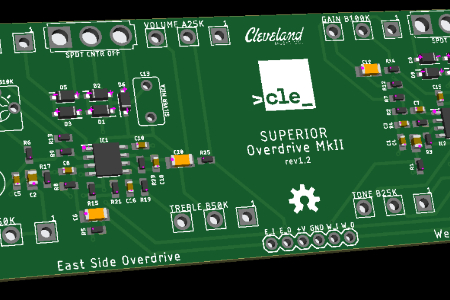

开源吉他效果器：跟着 Cleveland Music Co. 做效果器封面
oshw_hqzl2026-06-11 17:26:56CC BY-NC-SA 4.0
178
Star

PCBA

设计文件

open-source-pedals-main.zip1.65MB（5次下载）

详细介绍

一、项目背景与初衷

本项目基于 Cleveland Music Co. 在 GitHub 上开源的 Open-Source Pedals 项目 展开，是一个面向吉他效果器爱好者、电子硬件开发者的开源硬件实践项目。

Cleveland Music Co. 作为一家专注于吉他效果器的品牌，秉持 “开放硬件、鼓励创新” 的理念，将旗下多款效果器的完整设计文件以 CC BY-SA 4.0 国际协议 开源公开，包含原理图、PCB 布局、制板文件、外壳加工模板等全流程资料。本项目旨在依托这些开源资源，完成从设计解读、PCB 打样、元件采购、焊接组装到调试优化的全流程实践，并在此基础上进行二次开发与功能拓展，同时记录完整流程，为其他爱好者提供可参考的开源效果器 DIY 指南。

二、项目核心目标

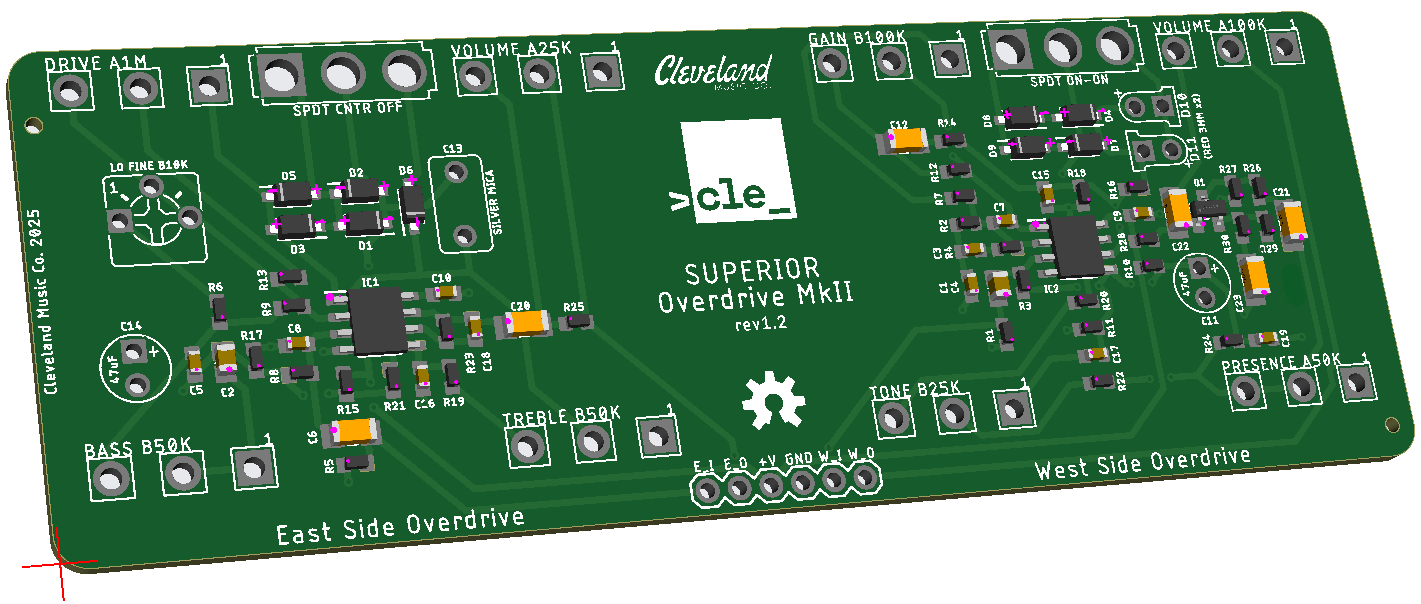

  1. 基础复刻目标：完整复刻 Cleveland Music Co. 开源的 Superior Overdrive、Hothouse 等效果器，验证开源设计的可行性，掌握吉他效果器的硬件设计与制作流程。

  2. 技术学习目标：通过项目实践，熟练掌握 Eagle/KiCad 电路设计软件的使用、Gerber 文件生成与 PCB 打样流程、SMD / 直插元件焊接技巧、效果器电路调试方法。

  3. 二次开发目标：基于开源设计进行功能优化与拓展，例如调整音色参数、增加 Tone 控制、拓展电源兼容方案、优化 PCB 布局等，打造个性化定制效果器。

  4. 社区分享目标：整理项目全流程文档、遇到的问题与解决方案、二次开发思路，形成开源分享内容，为效果器 DIY 社区提供参考。

三、项目核心资源与内容

本项目的核心资源均来自 Cleveland Music Co. 开源仓库，主要包含以下几类关键文件，支撑从设计到成品的全流程制作：

资源类型

具体内容

用途说明

电路设计文件

Eagle 9.6.2 格式的 .sch（原理图）、.brd（PCB 布局）文件，配套 .lbr 元件库

可直接在 Eagle 中打开查看、修改，也可导入 KiCad 等软件进行二次设计，是电路与 PCB 优化的基础

制板与装配文件

Gerber 文件（.zip）、BOM（物料清单）、CPL（元件坐标文件）

可直接上传至HQPCB 等制板平台，完成 PCB 打样与 SMT 贴片服务，无需手动生成制板文件

外壳加工模板

适配 Tayda Electronics 标准外壳的钻孔模板（.url 链接与图纸）

直接用于外壳钻孔定位，确保旋钮、接口与 PCB 位置精准匹配，解决 DIY 效果器外壳开孔难题

开源协议文档

CC BY-SA 4.0 协议说明文件

明确项目衍生作品的使用规则：可自由分享、修改、商用，但衍生作品需保持相同协议，禁止直接使用 Cleveland Music Co. 商标与品牌标识

四、项目实施流程

阶段一：设计解读与前期准备

  1. 梳理开源仓库的目录结构，明确各文件的用途与适配场景（如不同效果器的设计差异、制板文件的平台兼容性）。

  2. 分析目标效果器的电路原理图，理解核心电路模块（如失真 / 过载电路、电源稳压电路、输入输出缓冲电路）的工作原理与元件参数作用。

  3. 准备制作工具与环境：搭建 Eagle/KiCad 设计环境，准备焊接工具（电烙铁、热风枪）、调试设备（万用表、信号发生器、吉他 / 音箱），选择制板平台并熟悉制板流程。

阶段二：PCB 制板与元件采购

  1. 直接使用开源仓库提供的 Gerber 文件，在 HQPCB 平台下单 PCB 打样，同时根据 BOM 清单采购元件（优先选用 TDK、Murata 等通用厂商的替代型号，兼顾成本与性能）。

  2. 针对开源 BOM 中 “extended components” 的成本问题，制定采购方案：零售套件版本使用高性能元件，DIY 低成本版本选用通用平台基础元件，验证不同元件对音色的影响。

  3. 核对外壳尺寸与钻孔模板，准备 Tayda 标准外壳，规划外壳开孔位置与顺序。

阶段三：焊接组装与调试

  1. 按照 “先 SMD 元件、后直插元件” 的顺序焊接 PCB，重点注意电源电路、音频信号通路的焊接质量，避免虚焊、短路问题。

  2. 焊接完成后，先进行电源测试（空载通电，检查稳压电路输出是否正常，无短路烧板风险），再进行音频信号通路测试（连接吉他与音箱，检查信号是否正常传输）。

  3. 调试效果器功能：测试不同旋钮（Gain、Tone、Volume）的调节效果，对比原版设计的音色表现，记录差异并分析原因（如元件误差、焊接工艺影响）。

阶段四：二次开发与优化

  1. 针对复刻过程中发现的问题进行优化：例如调整 PCB 布局优化信号通路、更换低噪声元件改善底噪、增加电源滤波电路提升稳定性。

  2. 进行功能拓展开发：例如为过载效果器增加 “Clean Boost” 模式、为失真效果器增加 “Mid Shift” 调节、优化电源电路兼容 9V 电池与直流电源双供电。

  3. 记录二次开发的修改点与效果，更新原理图、PCB 文件与 BOM 清单，形成可复用的优化版本。

阶段五：文档整理与社区分享

  1. 整理项目全流程文档，包含设计解读、制板 / 采购 / 焊接 / 调试教程、问题排查方案、二次开发思路，配套过程照片与成品展示。

  2. 按照 CC BY-SA 4.0 协议要求，将优化后的设计文件、文档公开分享，标注原项目来源与修改内容，为其他爱好者提供参考。

五、项目亮点与价值

  1. 低门槛入门效果器开发：依托成熟的开源设计，避免了从零设计电路的高难度门槛，适合电子爱好者快速上手吉他效果器 DIY，掌握电路设计、PCB 制作、焊接调试的全流程技能。

  2. 开源生态的实践与延伸：响应 Cleveland Music Co. 开源理念，通过复刻与二次开发，推动开源硬件在吉他效果器领域的传播，为社区提供更多可复用的设计与经验。

  3. 实用与个性化结合：既能制作出性能稳定、音色可靠的原版效果器，也能通过二次开发打造适配个人演奏风格的定制效果器，兼具实用性与趣味性。

  4. 完整的可复用流程：项目形成的文档、教程与优化方案，可作为后续其他开源效果器项目的参考，也可作为电子硬件入门的实践案例，具有较高的分享价值。

六、License

CC-BY-SA-4.0 license

七、项目地址

https://github.com/clevelandmusicco/open-source-pedals
