一、项目概述

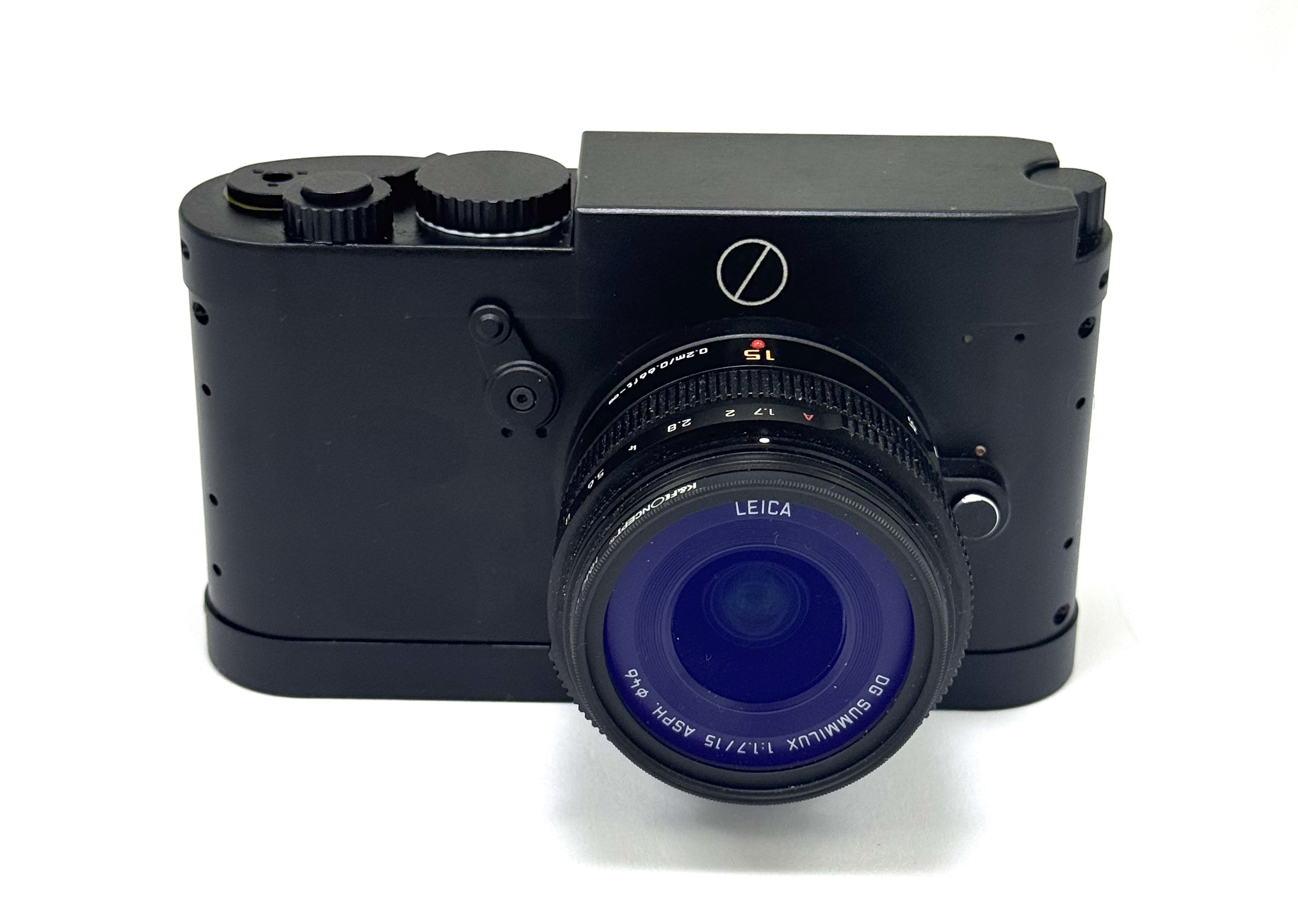

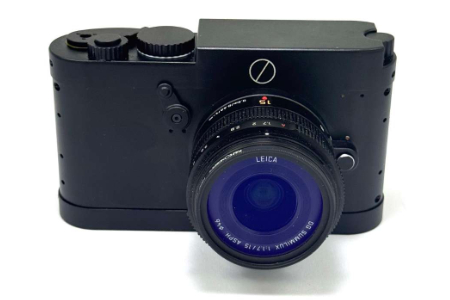

本项目是一套完整的开源硬件改造方案，旨在将松下 Lumix G9 II 无反相机的内部组件，移植到定制 CNC 加工的徕卡 M 型旁轴风格机身中，打造一台兼具专业摄影性能与复古旁轴外观的街拍相机。项目由开发者 Cristian Băluță发起，所有设计文件、物料清单与流程均以开源形式公开，遵循 CERN-OHL-P-2.0 开源硬件协议，允许爱好者基于方案复刻、修改与二次开发。

二、项目背景与目标

1. 开发背景

开发者作为摄影爱好者与电子 DIY 玩家，发现市面上难以找到同时满足 “松下 G9 II 的专业画质与对焦性能” 和 “徕卡旁轴的复古操控与便携外观” 的相机，因此发起了本次改造项目，通过硬件重构实现个性化定制。

2. 核心目标

• 外观改造：用定制铝合金机身还原徕卡 M 型旁轴的经典造型与握持手感；

• 性能保留：完整保留松下 G9 II 的传感器、对焦系统与核心功能；

• 开源共享：提供可复用的设计文件与改造流程，降低爱好者的复刻门槛。

三、项目包含内容

项目仓库中提供了改造所需的全部核心资料，具体模块如下：

四、改造核心流程

改造需具备电子 DIY、焊接、精密拆解的基础能力，核心步骤如下：

1. 基础拆解：完整拆解松下 Lumix G9 II，参考官方拆解视频，避免损坏传感器、主板等核心部件；

2. 机身加工：使用/CADs/中的文件，通过 CNC 加工或 3D 打印制作定制机身的顶板、底板、前后框与散热片；

3. 柔性排线制作：根据/FPCBs/的文件，制作适配新机身的柔性排线，重新规划按键、传感器的走线；

4. 功能部件安装：依次安装镜头释放按键、快门、传感器、前拨杆、电池排线、主板、散热片；

5. 机身组装：安装顶板、拨盘、屏幕、取景器、Wi-Fi 模块，完成机身整体装配；

6. 收尾优化：添加散热硅胶，安装前拨杆，完成整机调试与功能验证。

五、改造取舍与待优化项

1. 功能移除说明

由于定制机身空间限制，部分功能在改造中被移除：

• 镜头释放按压检测功能（原功能为屏幕显示信息，无足够空间布置）；

• ISO-WB 按键与前侧自定义按钮（机身内部空间不足，无法保留）。

2. 待优化问题

项目目前仍存在可改进的细节，供后续开发者迭代：

• 拨盘阻尼不足，手感过松；

• 按键行程偏短，按压反馈不佳；

• 拨盘垫片厚度不足（当前 0.5mm，需加厚至 1mm）；

• 机身前后框的上下延伸不足，强度有待提升；

• 机身前拨杆存在螺纹缺失，影响安装稳定性。

六、开源协议与使用说明

本项目采用CERN Open Hardware Licence Version 2（CERN-OHL-P-2.0） 协议开源，你可以：

• 自由复刻、修改、分发本项目的设计文件；

• 基于本方案进行二次开发，衍生新的改造项目；

• 用于非商业或商业用途，需保留原项目的开源协议与作者署名。

七、项目意义与价值

本项目不仅是一次个人化的相机改造尝试，更是开源硬件与摄影 DIY 结合的典型案例：

• 为摄影爱好者提供了 “性能机身 + 复古外观” 的个性化改造思路；

• 完整的开源资料降低了精密硬件改造的门槛，为同类项目提供了参考模板；

• 推动了开源硬件文化在摄影领域的传播，让更多人参与到相机的定制化开发中。

八、License

CERN Open Hardware Licence Version 2

九、项目地址

https://github.com/cristibaluta/Leica-G9ii
