MYNOVA RFC：开源手持射频控制器

MYNOVA RFC：基于 ESP32 的开源手持射频控制器，支持信号分析、克隆、联网管理与 Home Assistant 集成。

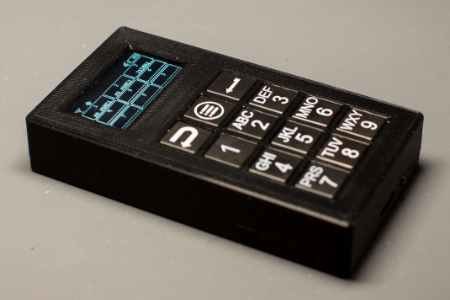

MYNOVA RFC：开源手持射频控制器封面
oshw_hqzl2026-06-08 16:54:07GPL-3.0
174
Star

PCBA

设计文件

MYNOVA-RFC-main.zip10.09MB（0次下载）

详细介绍

MYNOVA RFC 是一款基于 ESP32 的开源手持射频控制器，集信号捕获、分析、克隆与重放功能于一体。它支持 315/433MHz 频段，搭载 OLED 交互界面、WiFi 与 MQTT 联网能力，可通过 Web 端或 Home Assistant 远程管理，兼具低功耗设计与可扩展的 3D 打印外壳，是学习与开发射频应用的开源硬件平台。

核心功能亮点

模块

关键能力

RF 信号处理

信号接收 / 分析、本地存储、重放，支持 315MHz/433MHz 频段

用户交互

OLED 图形界面、物理按键导航，内置小游戏

联网与 IoT

WiFi 支持（AP/STA 模式）、Web 管理界面、Home Assistant 集成（MQTT）

电源管理

实时电池监控、低功耗模式

硬件与软件架构

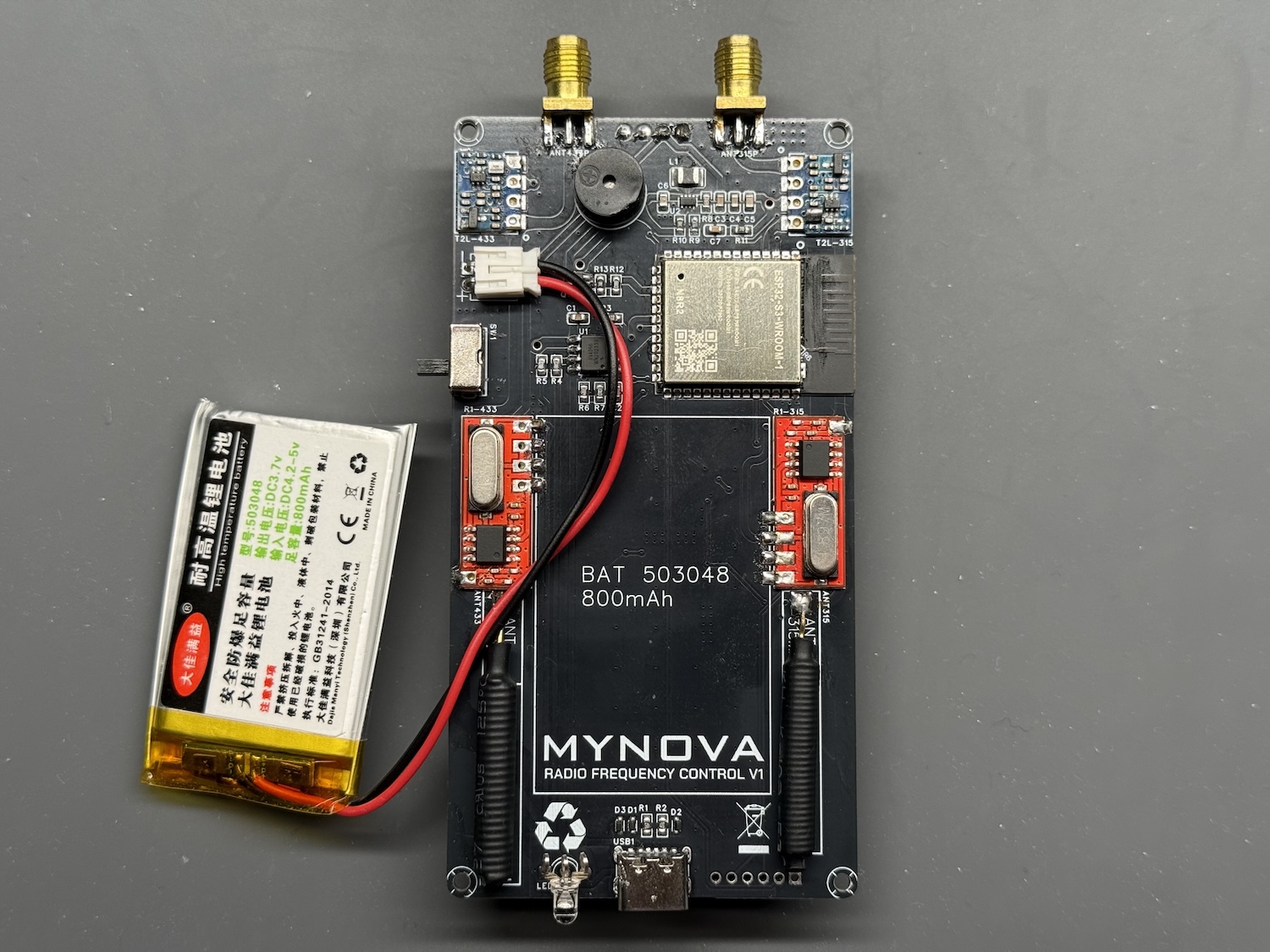

硬件核心

  • 主控：ESP32 微控制器，负责信号处理、联网与用户交互

  • 外设：双天线接口、OLED 显示屏、物理按键矩阵

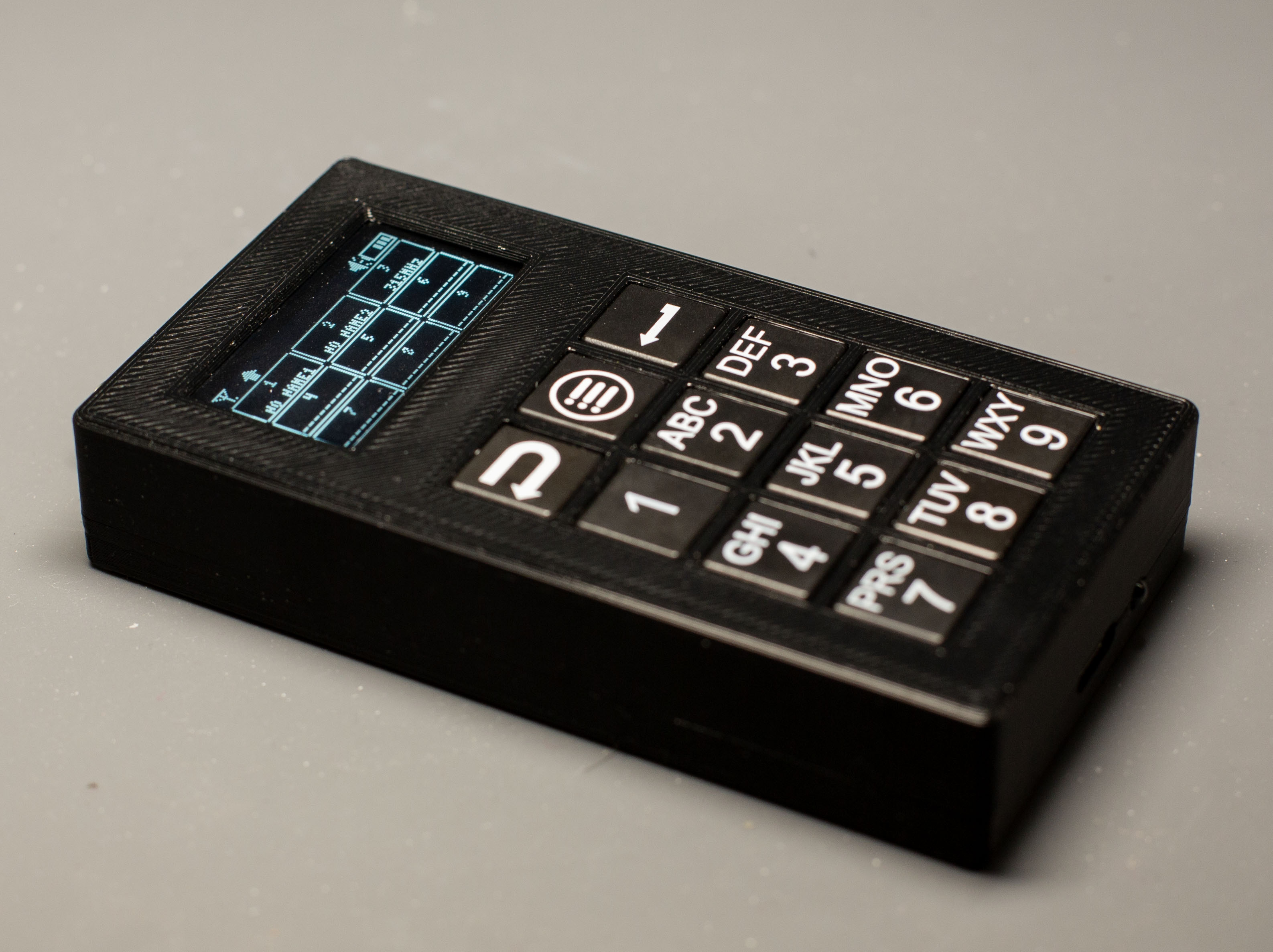

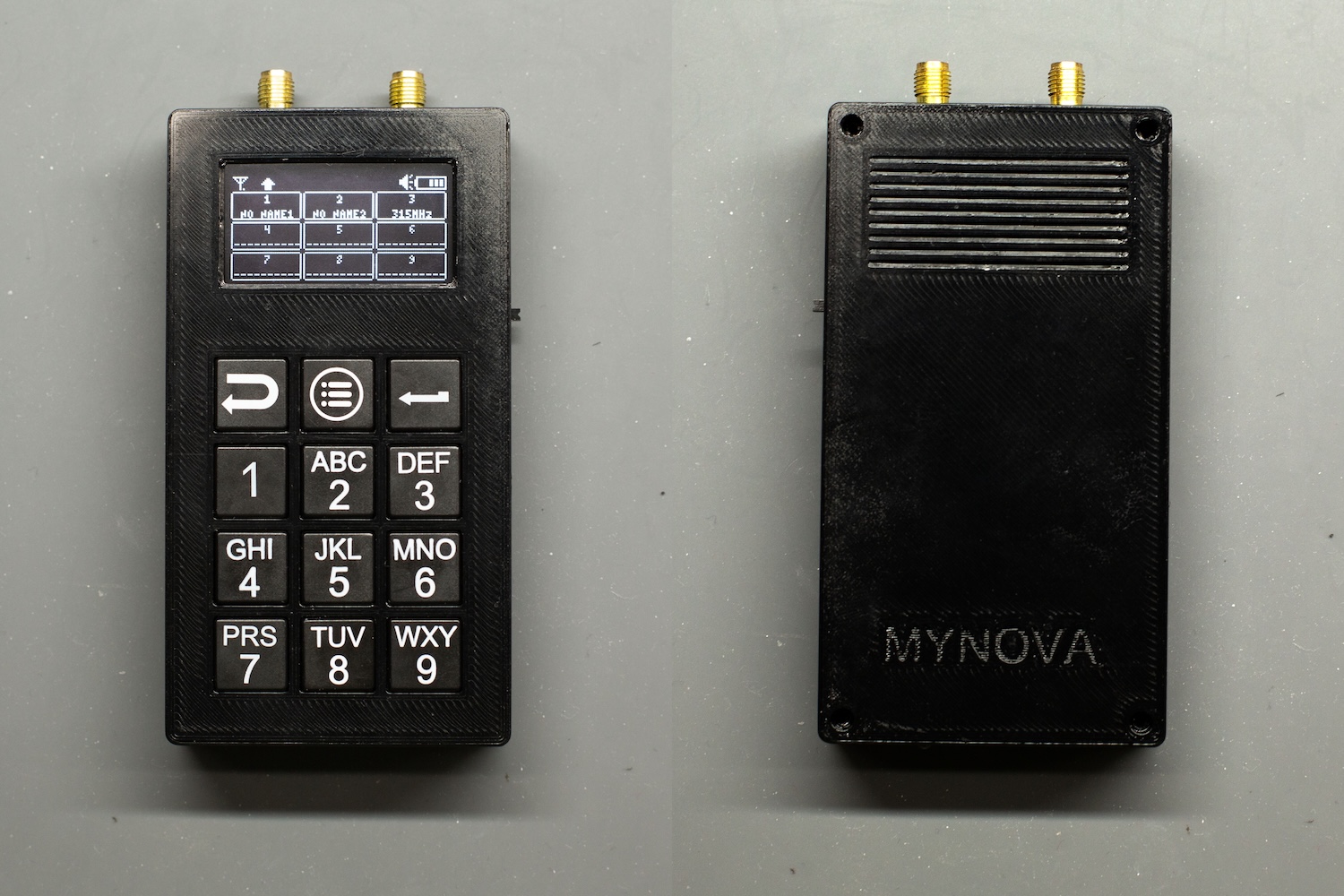

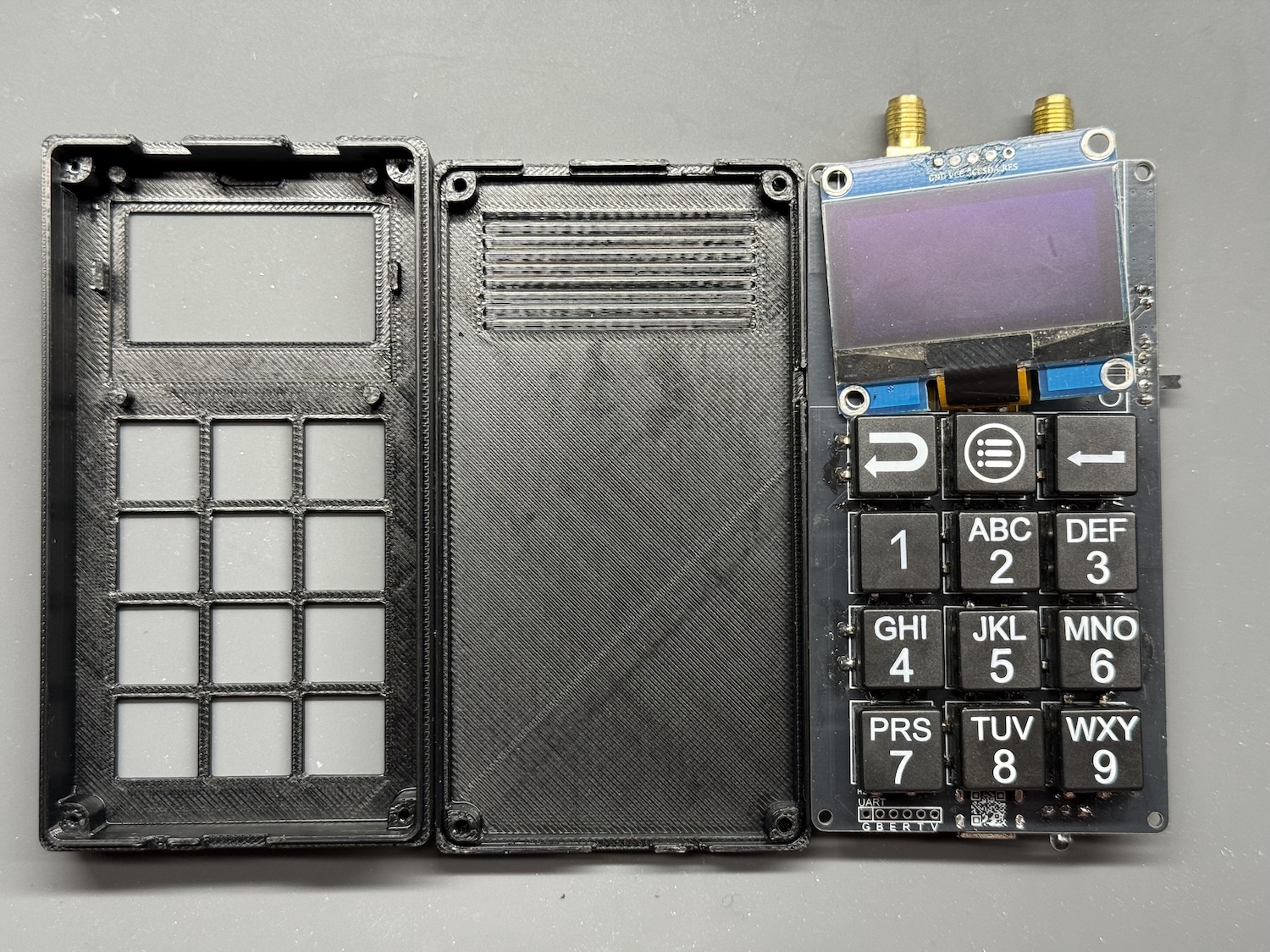

  • 外壳：3D 打印结构，集成天线、按键与电池仓

软件架构

  • 开发环境：Arduino IDE 2.2.6，依赖 ESP32 v3.1.1 平台包

  • 核心依赖库：

    • U8g2：OLED 图形库

    • ESP Async WebServer：异步 Web 服务器

    • PubSubClient：MQTT 客户端库

  • UI 引擎：自研嵌入式 GUI 框架，支持页面栈管理、组件复用与动画效果

快速上手流程

  1. 固件烧录：通过 Arduino IDE 编译上传固件到 ESP32

  2. Web 界面部署：将预编译的 Web 界面文件上传至 ESP32 的 LittleFS 文件系统

  3. 设备配置：通过 OLED 界面或 Web 端设置 WiFi、MQTT 参数

  4. 信号操作：捕获、存储并重放 RF 信号，或通过数据库管理信号库

重要说明

  • 项目基于 GPL-3.0 协议开源，可自由修改与分发，但需保留开源协议声明

  • 该设备主要用于合法的射频信号分析与学习，禁止用于非法入侵、破解或干扰他人设备

  • 固件与硬件设计文件（包括 PCB、3D 模型）均已公开，支持二次开发与定制

项目地址

https://github.com/Tomosawa/MYNOVA-RFC
