1 简介

1.1 开发板简介

D13x是ArtInChip一款基于RISC-V的高性能、国产自主、工业级全高清显示与智能控制MCU，配备强 大的2D图形加速处理器、PNG解码、JPEG编解码引擎、丰富的屏接口，支持工业宽温，具有高可靠性、 高开放性，可广泛应用于工业HMI、网关、串口屏等泛工业和智慧家居领域。

D133CBV-QFN88-V1-2是一款基于D13x芯片设计的人机交互应用开发板，配备7寸LVDS显示屏以 及电容触摸屏，同时预留MIPI屏幕、电阻触摸屏接口。开发板集成了USB烧录、TF-Card升级烧录、JTAG、 串口打印等调试接口，方便调试开发。开发板集成16MB NOR FLASH并可兼容NAND，同时引出USB Host、 CAN、RS485、SDIO WIFI、以太网、Speaker、数字MIC、蜂鸣器等功能，预留I2S、I2C、UART等接口，方 便用户快速进行技术预研与产品开发，满足用户对不同人机交互场景的开发需求。

1.2 特性列表

• 开发板主控为D133CBS (8M PSRAM)，可Pin to Pin兼容D133CCS(16M PSRAM)

• 片上1MB SRAM，片上8MB PSRAM（视主控型号决定）

• NOR FLASH 16MB，可兼容NAND FLASH

• RTC实时时钟

• 1 x USB2.0 Device 烧录，1 x USB2.0 Host接口

• 1 x UART0串口打印，1 x JTAG调试

• 1 x TF-Card接口

• 标配LVDS显示屏，支持MIPI接口屏幕

• 标配电容式触摸屏，支持电阻式触摸屏

• 1 x I2S，1 x Speaker，2 x DMIC，1 x Buzzer

• 1 x CAN，1 x RS485，1 x I2C

• 1 x RMII百兆以太网，1 x SDIO WIFI

• 5V单电源供电（Type-C接口）

2 硬件规格

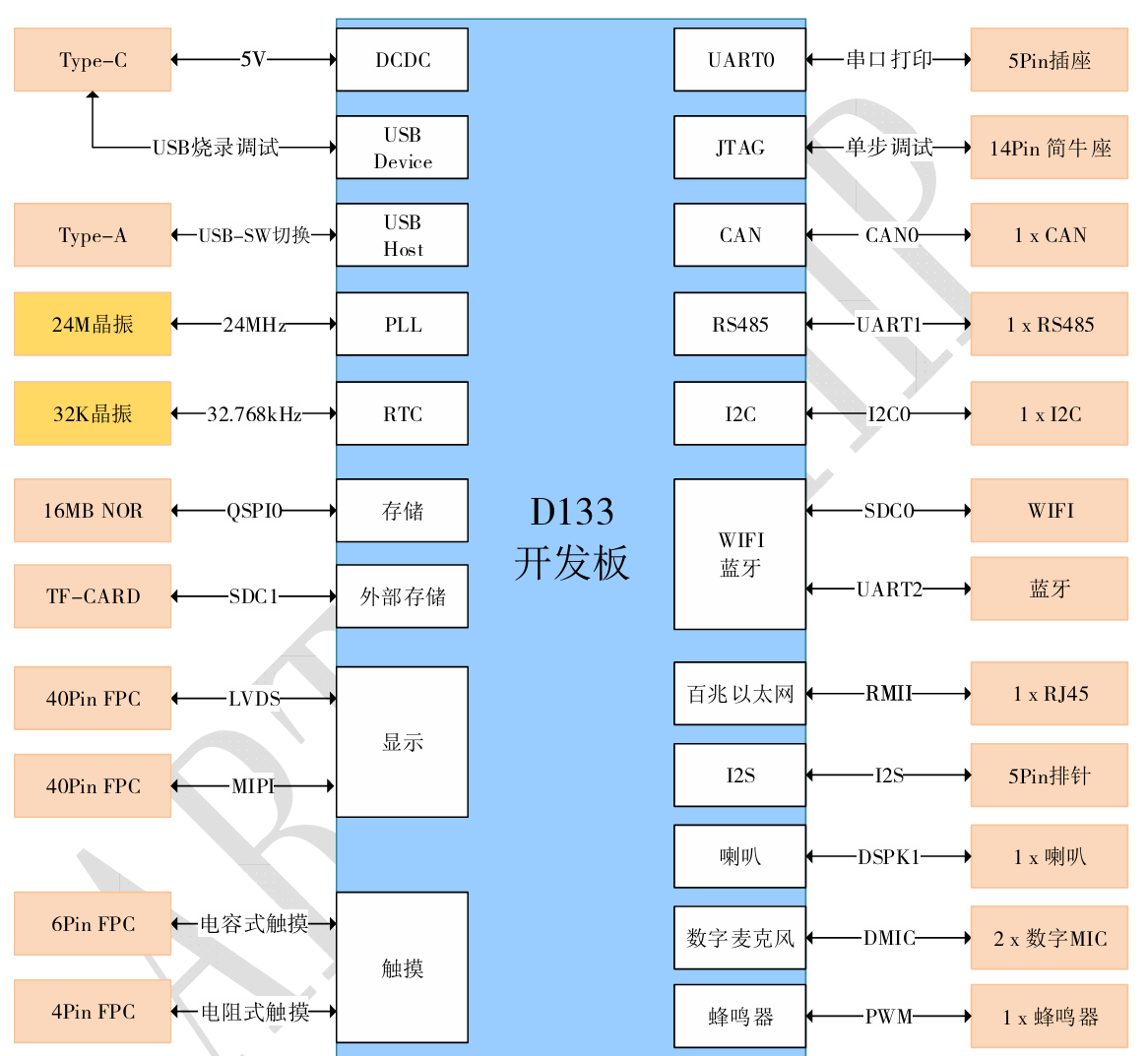

2.1 功能框图

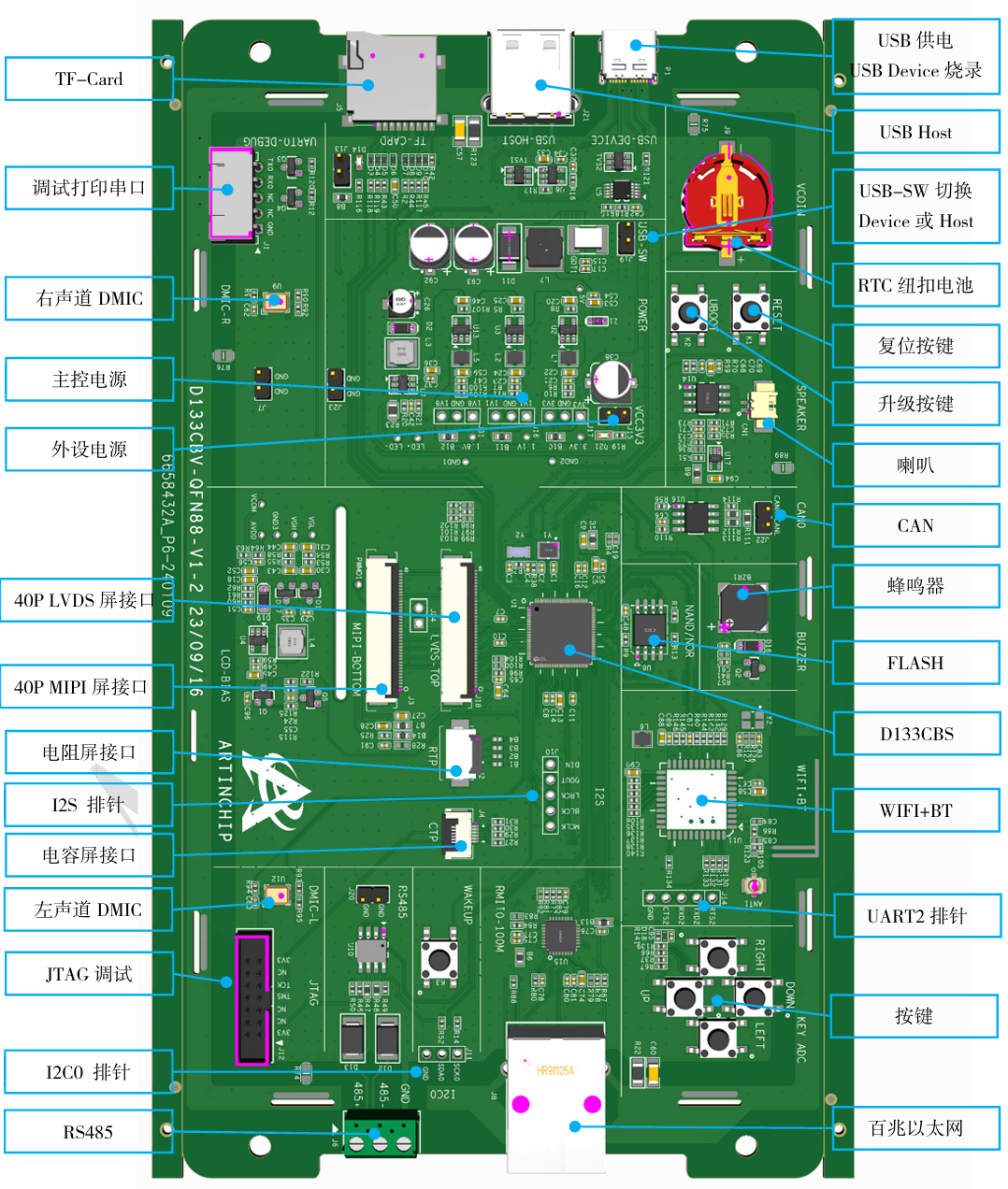

2.2 开发板标注图

开发板尺寸为190.5mm x 105.5mm，两层板，硬件资源图解如图所示。

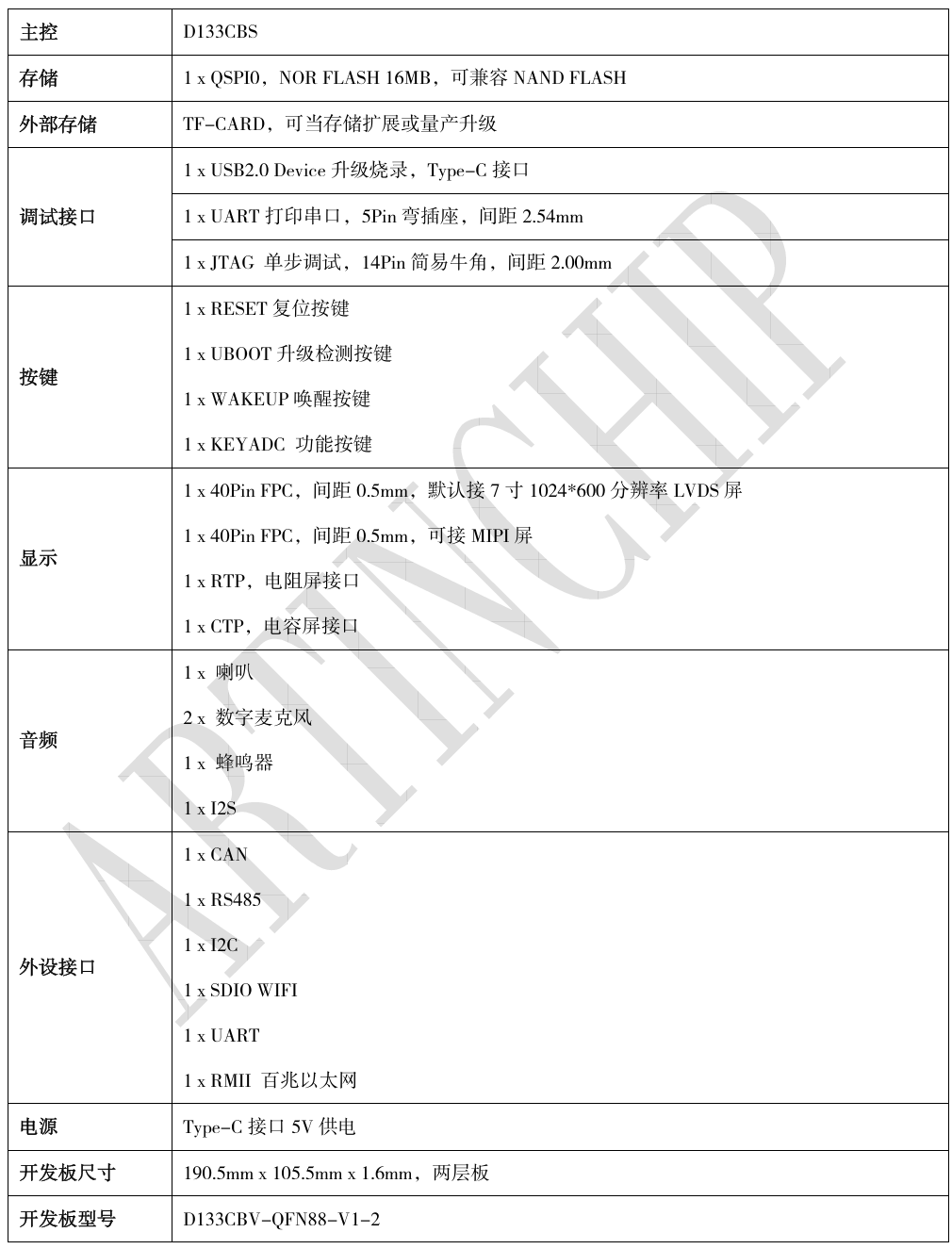

2.3 规格参数

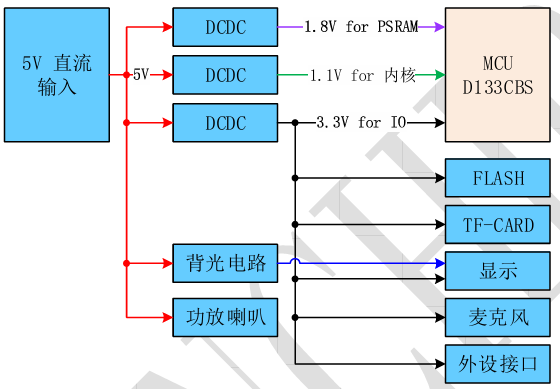

2.4 供电

开发板由Type-C 接口提供 5V 电源供电，正常供电时，开发板上的电源指示灯D21亮起。开发板将 5V 电压转换为3.3V供MCU IO和外设使用、转换为1.1V供MCU CORE使用、转换为1.8V供PSRAM使 用，其中PSRAM也可使用内置LDO18进行供电。

3 资料下载

提供以下资料用于参考，您可登录ArtInChip官方网站进行下载。
