HK32F103A 是航顺芯片推出的高性能主流型 32 位 MCU 开发板，基于Cortex‑M3 内核、120MHz 主频、最高 512KB Flash+64KB SRAM，算力强、外设全、生态成熟，是工业控制、智能设备、物联网、汽车电子的高端国产替代标杆。

一、核心芯片与算力

• 主控型号：HK32F103RBT6A/RCT6A/RET6A（LQFP64/LQFP100）

• 内核：Arm® Cortex‑M3（32 位 RISC，带 MPU，高效实时处理）

• 主频：最高120MHz（零等待执行，24 位 SysTick 精准定时）

• 存储：

  • Flash：最高512KB（读保护、分区加密、百万次擦写）

  • SRAM：最高64KB（零等待读写，支持 FSMC 外挂 1GB 存储）

• 工作电压 / 温度：主电源 2.0V~3.6V，备份电源 1.8V~3.6V；‑40℃~+105℃（工业级，严苛环境稳定运行）

二、丰富外设与通信接口

1. 模拟前端（高精度采集）

• 12 位 SAR ADC，16 通道、1MSPS 采样率，含片内温度传感器、VBAT 监测

• 2 路 12 位 DAC，支持波形生成、模拟控制，适配工业闭环

• 2 路高速比较器，过压 / 过流保护，电源与电机控制更安全

2. 定时器与控制（电机 / 电源 / 工控）

• 高级定时器（TIM1/TIM8）：8 路互补 PWM，死区控制、刹车保护，适配 BLDC / 伺服电机

• 通用定时器（TIM2~TIM5）：4 路 PWM / 捕获 / 比较，定时 / 脉冲输出

• 基本定时器（TIM6/TIM7）：定时中断、DAC 触发

• RTC：独立时钟（32kHz），日历 / 闹钟 / 周期性唤醒，掉电备份寄存器 84Byte

3. 通信接口（全场景互联）

• USART/UART：5 路（最高 6Mbps），支持 LIN、IrDA、ISO7816

• SPI：3 路（最高 36Mbps），支持 I2S，适配音频、SPI Flash、显示屏

• I2C：2 路（1Mbps），多主机、SMBus、停机唤醒

• CAN：1 路（2.0A/B），工业总线、车载通信

• USB2.0 FS：1 路（12Mbps），设备 / 主机，USB 键鼠、U 盘、虚拟串口

• SDIO：1 路，SD 卡 / MMC 存储扩展

4. 系统与安全

• DMA：12 通道，外设全自动数据搬运，降低 CPU 占用

• 时钟：4~16MHz 晶振、8/14/56MHz 高精度 RC、32kHz RTC 晶振

• 安全：96 位唯一 UID、Flash 硬加密、独立 / 窗口看门狗、电压监测（PVD）

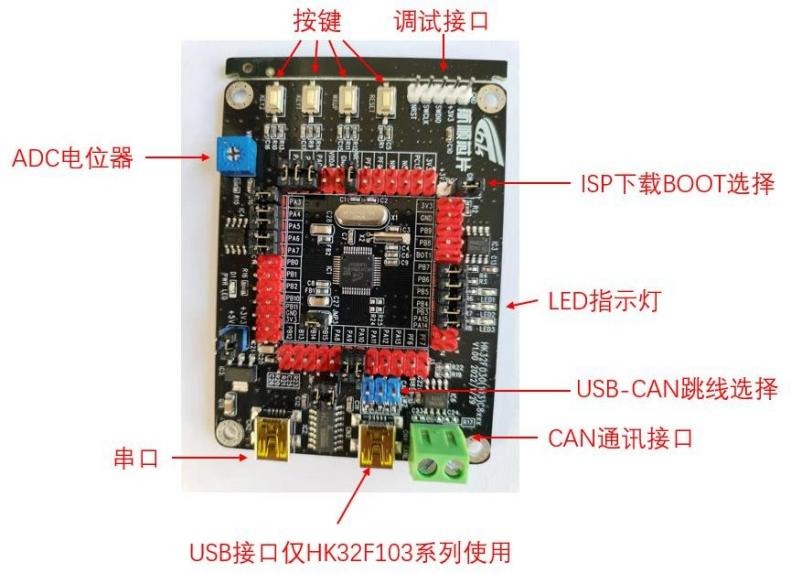

三、开发板板载资源（开箱即用）

• 供电：Type‑C 5V 输入，板载 LDO 输出 3.3V/5V，宽电压适配

• 调试：集成 DAPLink（兼容 J‑Link/ST‑Link），SWD 调试 + 固件下载，免调试器

• 扩展：全引脚引出（2.54mm 排针），LQFP64/LQFP100 全部 GPIO 可用，兼容 5V 电平

• 指示 / 输入：电源 LED、用户 LED×3、复位键、用户按键 ×2、BOOT 选择开关

• 存储 / 显示：SPI Flash、I2C EEPROM、OLED/LCD 接口、SD 卡插槽

• 通信：USB 转串口（CH340）、CAN/RS485 接口（可选）

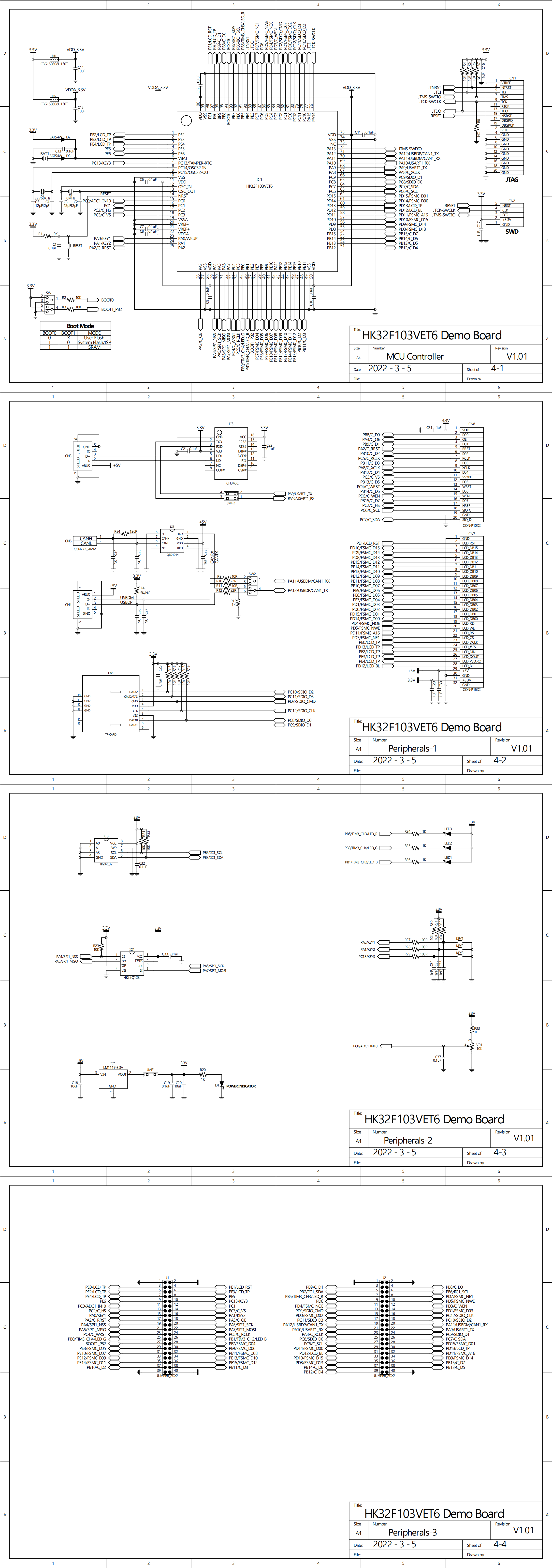

开发板原理图：

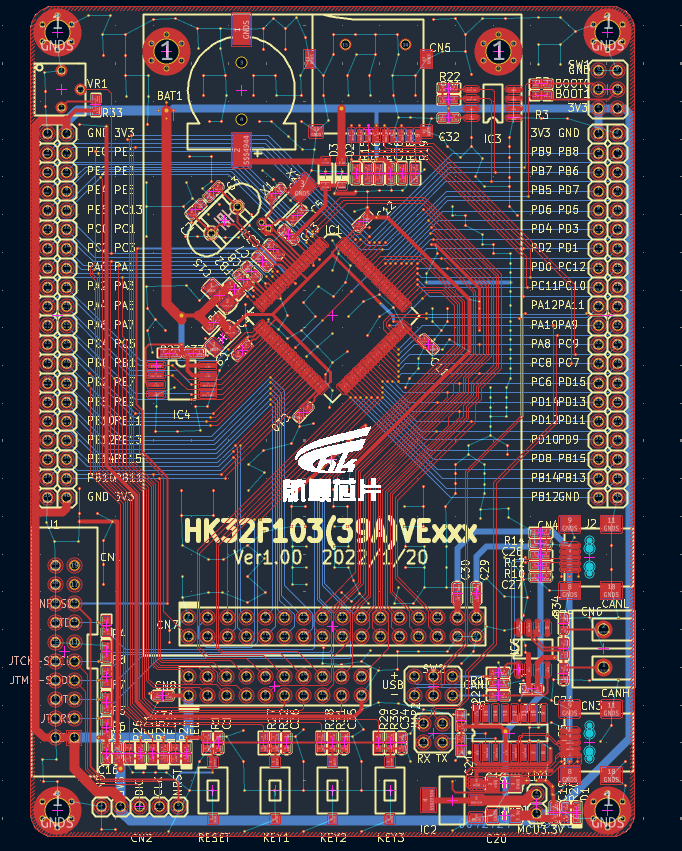

开发板PCB：

四、低功耗与可靠性

• 功耗管理（3.3V）：

  • 运行：19.3mA@120MHz

  • Sleep：5.6mA（1 个时钟周期唤醒）

  • Stop：89.4μA（LDO 低功耗，10μs 唤醒）

  • Standby：3.3μA（快速唤醒，数据保持）

• 抗干扰：HBM 6500V/CDM 2000V 静电、浪涌、EFT 测试通过，工业级稳定性

• 兼容性：软件 / 硬件与 STM32F103 完全兼容，工程直接迁移，替换零成本

五、典型应用场景

• 工业控制：PLC、伺服驱动、变频器、数据采集器、工业传感器

• 智能设备：工业触摸屏、物联网网关、智能仪表、医疗设备

• 消费电子：智能家电、高端玩具、便携仪器、智能家居中控

• 汽车电子：车载控制、充电桩、车灯控制、车载传感器

• 电源 / 储能：逆变器、UPS、BMS、光伏控制、工业电源

六、生态与开发支持

• 开发环境：Keil MDK、IAR、GCC、RT‑Thread，完整固件库、HAL 库、示例代码

• 调试工具：DAPLink/J‑Link/ST‑Link，在线调试、断点、变量查看

• 价格优势：高性能 + 中低价格，性价比远超进口同级别，适合研发与量产

• 技术支持：航顺原厂技术支持、社区论坛、方案参考，降低开发门槛
