EM20-DK 24TOPS 高算力八核 RISC-V 开发板

开发板介绍

EM20-DK 是一款高性能的 RISC-V 嵌入式开发板，可搭载 EM20-16A 或 EM20-8A 智能模组，最高提供 24 TOPS(INT8) / 12 TFLOPS(FP16) 的 AI 算力，能够实现图像、视频、音频等多种数据分析与推理计算，可广泛用于教育、机器人、物联网和边缘计算等应用场景。

国产高性能RISC-V CPU：集成八核 RISC-V 64 bit 高性能 CPU，最高 2.0 GHz，支持 128 bit 向量指令集；
强深度学习AI算力：最高支持 24 TOPS(INT8)/12 TFLOPS(FP16)，同时支持 INT4/UINT8/FP8/BFP16 和 Transformer 大模型算子加速；
高性能编解码：支持高达 16 路高清视频解码和 4 路高清视频编码，满足多场景智能视频分析需求；
快速二次开发软件包：SDK 支持 FFMPEG/OPENCV 框架，支持 Caffe/TensorFlow/PyTorch 等主流深度学习框架，包含丰富的例程代码和软硬件技术开发文档；
丰富外设接口：支持 2 个千兆以太网、2 个 USB3.0、1 个 USB3.0-Slave、M.2-Key SATA、Audio IN/OUT、40Pin-Header GPIO 等多种外设接口；
官网技术文档持续更新：为用户提供有力支持，EM20-DK 相关的文档如下表所示，用户可按需查阅。
官网地址： https://www.topsfuture.com/devinformation/

硬件规格

2.1 外观结构

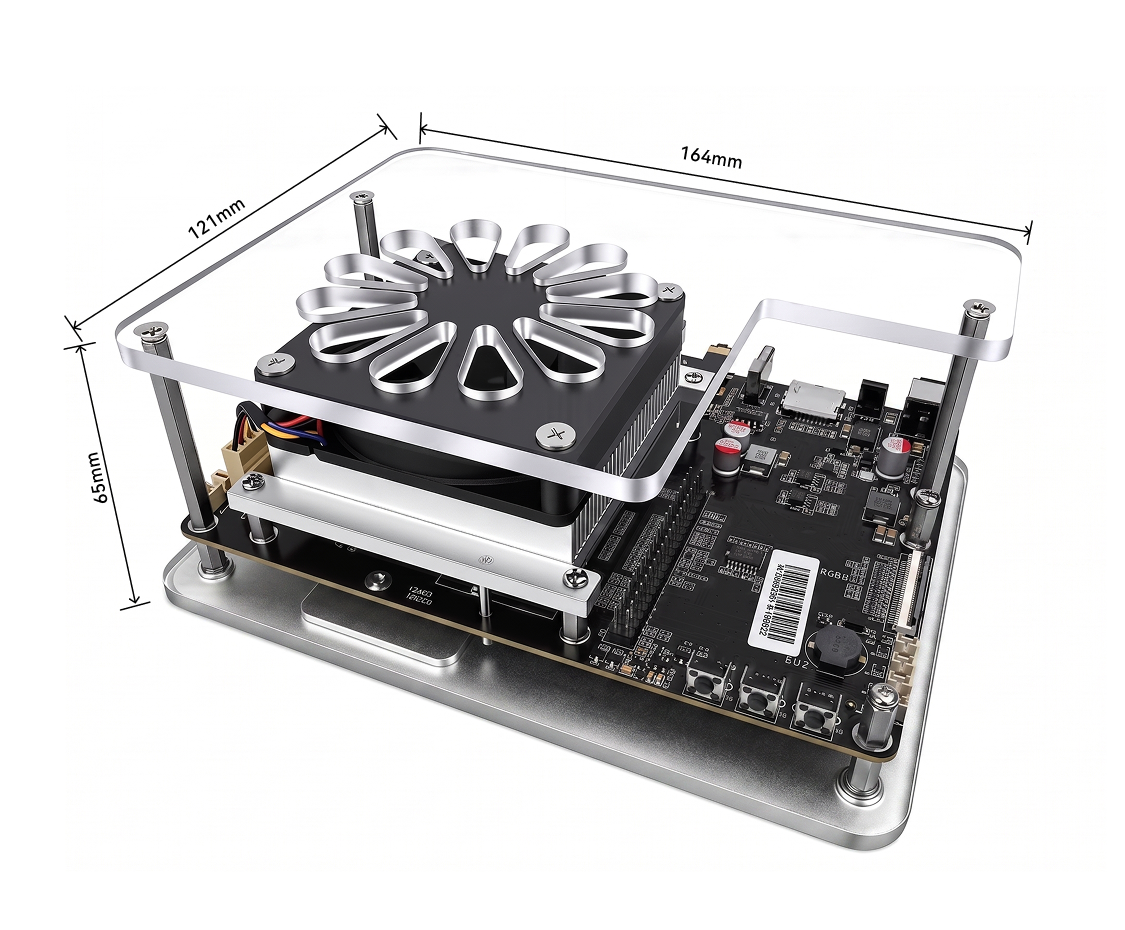

2.1.1 尺寸图示

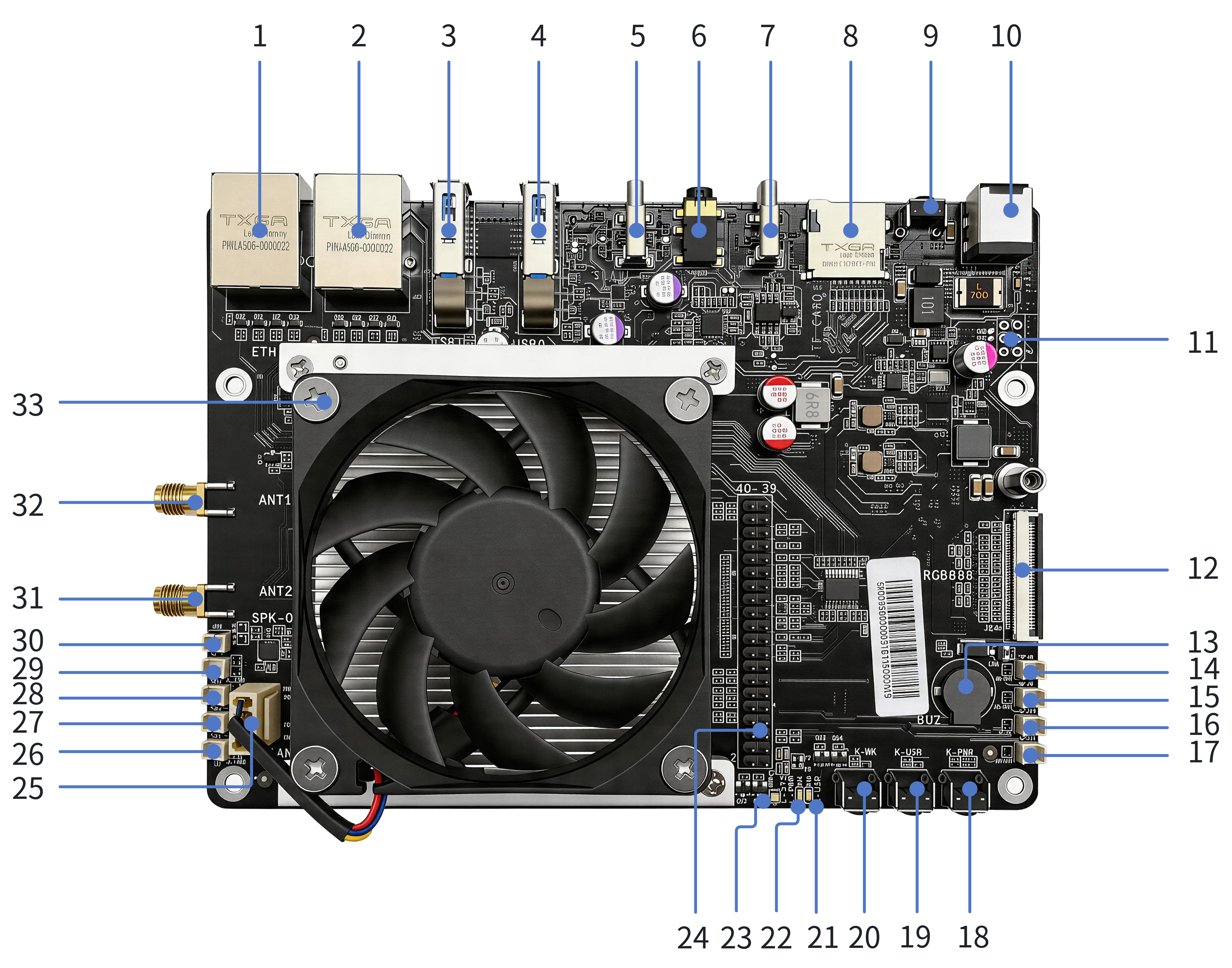

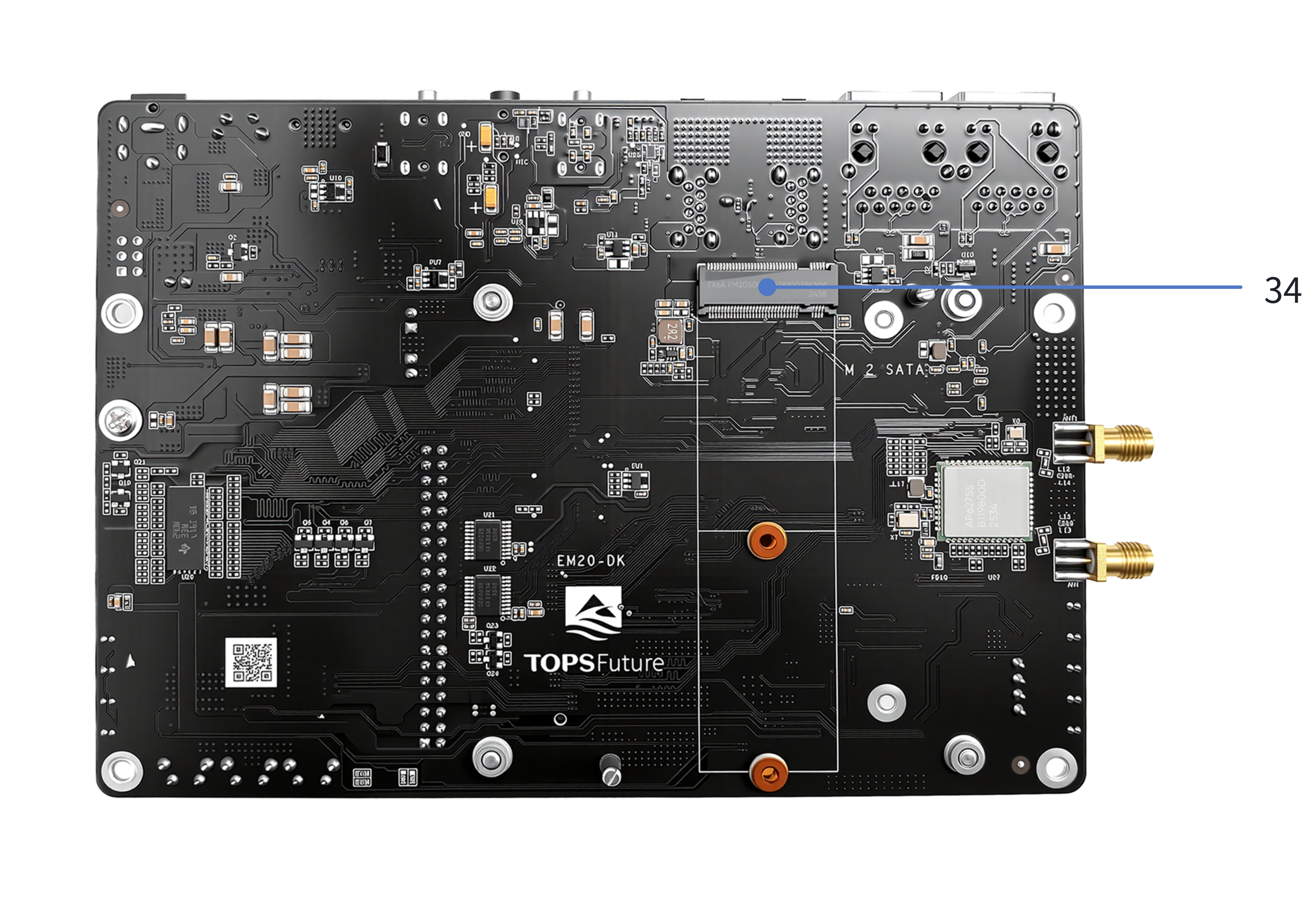

2.1.2 接口图示

序号	说明	序号	说明	序号	说明
1	千兆以太网口-ETH1	13	蜂鸣器	25	冷却风扇接口
2	千兆以太网口-ETH2	14	外接开关机按钮	26	外接自定义指示灯
3	USB3.0-1（Type-A接口）	15	外接复位按钮	27	外接系统指示灯（红）
4	USB3.0-0（Type-A接口）	16	外接休眠唤醒按钮	28	外接系统指示灯（绿）
5	USB3.0-Slave（Type-C接口）	17	外接自定义按钮	29	外接开机指示灯
6	Audio IN/OUT	18	开关机按钮	30	扬声器接口
7	串口调试（USB Type-C接口）	19	外接自定义按钮	31	ANT2
8	Micro SD卡接口	20	休眠唤醒按钮	32	ANT1
9	复位按钮	21	自定义指示灯	33	EM20智算模组（+散热套件）
10	电源输入接口	22	开机指示灯	34	M.2-Key SATA接口
11	PMIC_I2C接口	23	系统指示灯（红/绿）
12	RGB888接口	24	40Pin-Header

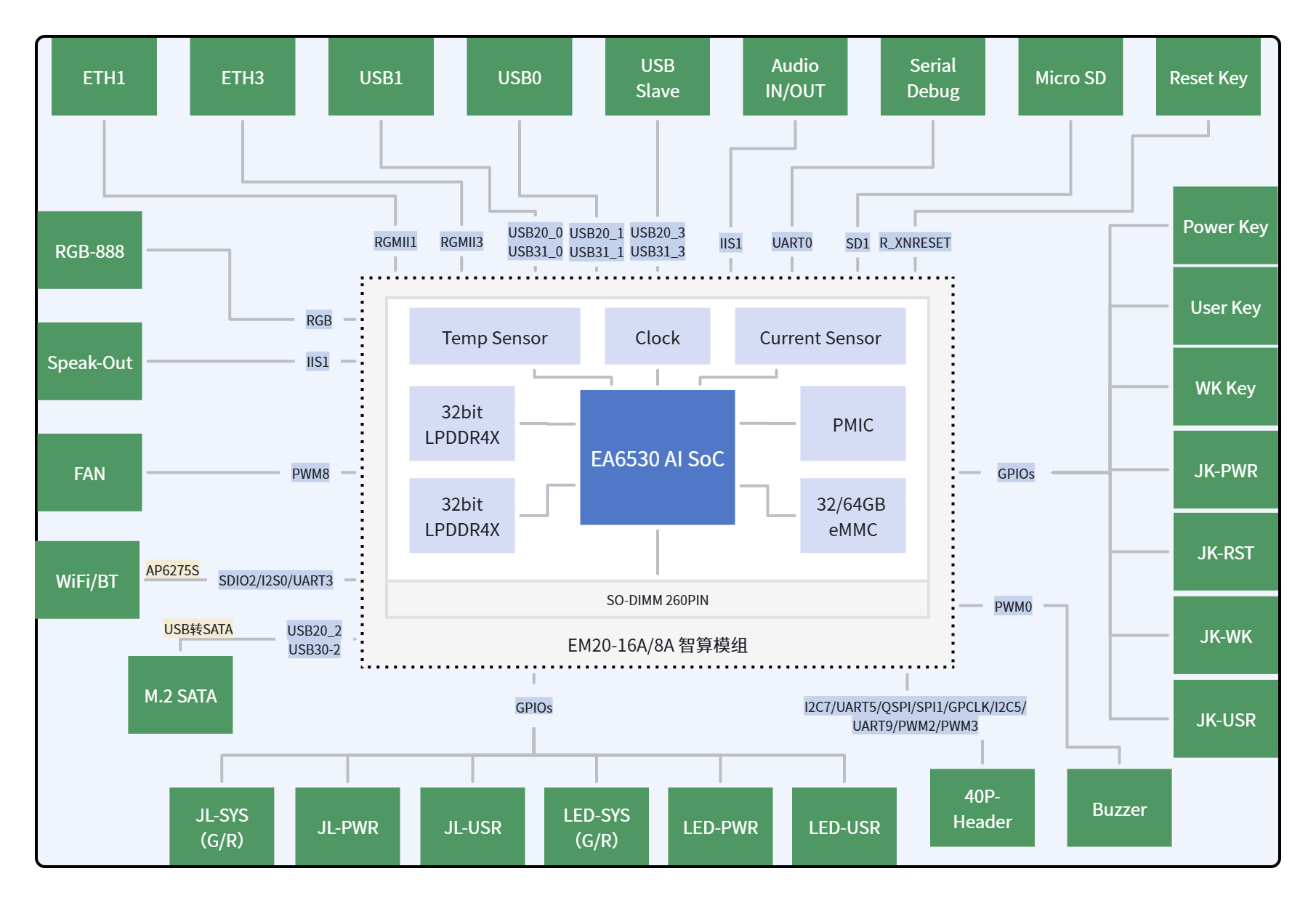

2.2 系统框图

EM20-DK 开发者套件是基于 MES20 智算模组，并扩展了常用的外设接口，为用户提供易用的 AI 产品原型的评估平台。系统框图如下图所示：

2.3 规格参数

2.3.1 硬件基本规格

特征	规格参数

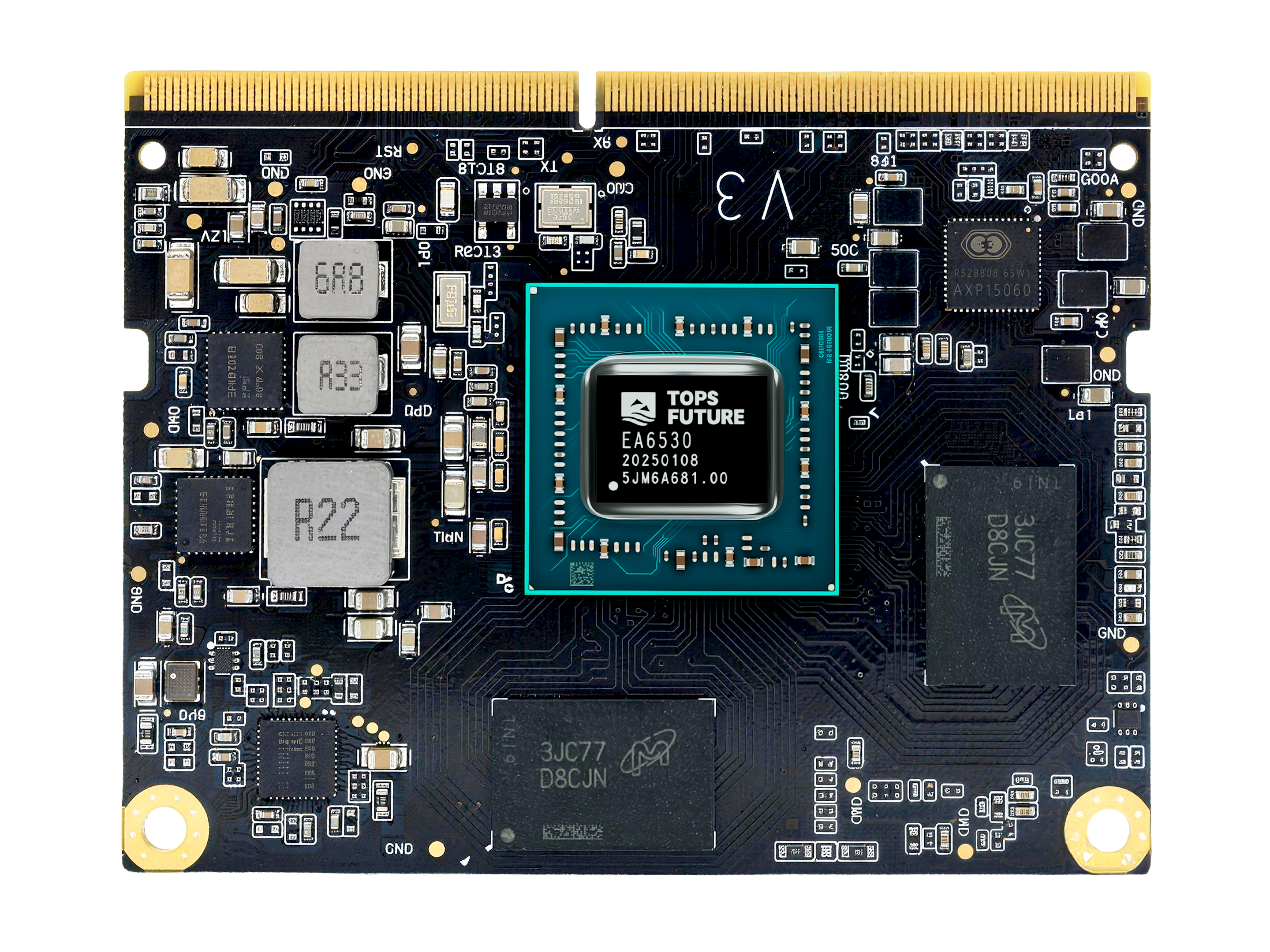

EM20 智算模组	CPU 8 核 64 bit RISC-V 支持向量指令集 rvv MAX 2.0 GHz NPU算力 24 TOPS @ INT8 12 TFLOPS @ FP16 PPU 算力 1 TFLOPS 内存 (EM20-16A) 16 GB LPDDR4 64 bits 4266 Mbps (EM20-8A) 8 GB LPDDR4 64 bits 4266 Mbps eMMC 32 GB eMMC 5.1 PS 视频解码 H.264 & H.265, 1080p @ 480fps（16 x 1080p @ 30 fps），支持 4K/2K/1080P/720P/D1/CIF 视频编码 H.264，1080p @ 120 fps（4 x 1080p @ 30 fps），支持 1080P/720P/D1/CIF 图片解码 JPEG，1920 x 1080 @ 480 fps，最大支持 32768 x 32768 分辨率图片编码 JPEG，1920 x 1080 @ 120 fps，最大支持 8192 x 8192 分辨率安全支持独立的安全子系统，支持 PUF 密钥管理，支持 IPsec/MACsec 硬件加速以太网 4 x 10/100/1000 Mbps GMAC USB 4 x USB3.0 显示接口 RGB/BT1120/QSPI/SPI, 2 层 OSD 其它接口 12 x UART; 8 x I2C; 4 x SPI; 3 x I2S/PCM; 10 x PWM; 4 x DMIC; GPIOs 工作温度 -20°C ~ 70°C 电源 DC 12V 典型功耗 15W 接口 260Pin SO-DIMM 尺寸 69.6 mm x 55 mm x 5 mm
存储	一个 Micro SD卡接口，类型为 SD 3.0 一个 M.2 Key M 连接器（SATA 协议），可扩展 M.2 2242/2280 形态 SSD
板载模块	一个蜂鸣器一个 EEPROM
无线通信	Wi-Fi 6 / Bluetooth 5.3
按钮	K-PWR：开关机按钮 K-RST：复位按钮 K-WK：休眠唤醒按钮 K-USR：自定义按钮
LED 灯	L-PWR：开机指示灯 L-SYS：系统指示灯(R/G) L-USR：自定义指示灯
外设接口	40Pin 扩展接口：1 个 USB Type A 接口：2 个 USB Type C 接口（Slave）：1 个 MIPI-DSI 接口：1 个，4 Lane 风扇接口：1 个千兆网口：2 个调试串口（USB Type C 接口）：1 个音频：3.5 mm 音频接口、Speak-Out 接口外接按钮：JK-PWR、JK-RST、JK-WK、JK-USR 外接 LED：JL-PWR、JL-SYS(R)、JL-SYS(G)、JL-USR
电源	DC 12V / 5A
尺寸	164 mm x 121 mm x 65 mm

2.3.2 软件基本规格

特征	规格参数
Linux 内核	Linux 6.6.0
操作系统	Ubuntu 24.04

2.4 环境条件

环境指标	组件说明规格参数
温度	- 工作温度：-20℃～60℃ - 存储温度：-40℃～105℃
湿度（RH，无冷凝）	- 工作湿度：5%～90% - 存储湿度：5%～90%

使用注意事项

请不要拆开机壳。如有特殊场景需要裸板使用，请注意开发板及电源模块可能会烫手，请注意操作安全。
用户在使用非标配的电源适配器时，请注意供电范围及供电功率满足板卡要求。
信号电平为 1.8V，接口使用时一定注意电平的匹配，否则会造成单板损坏。
40Pin 扩展插针未进行严格的静电防护设计，请注意预防静电及不要带电插拔。
请勿取下开发者套件底板上的纽扣电池，以防儿童和宠物吞咽造成严重后果。
请勿将手指或尖锐物品插入散热器，以免被风扇划伤或损坏散热器。

文档支持

文档名称	内容说明
EM20-DK 快速开始	EM20-DK 入门文档，包含环境准备，基本操作和配置，应用示例等内容，适合初次接触产品的开发者。
EM20-DK 开发板介绍	EM20-DK 开发板文档，介绍开发板的规格参数，接口定义和布局，工作环境条件等硬件相关内容。
EM20-DK 使用技术手册	EM20-DK 使用文档，包含启动方式，网络配置，系统升级，系统使用，系统工具等产品使用相关内容。
BSP 开发技术手册	嵌入式开发综合文档，主要介绍交叉编译，外设接口，config.txt配置文件使用等嵌入式开发相关内容。
TacoAI 应用开发入门	TacoAI 入门文档，通过简单案例的讲解，帮助用户快速上手 TacoAI 的应用开发。
TacoAI 应用开发技术手册	TacoAI 开发文档，包含推理引擎的使用，多媒体应用开发，API 接口说明等内容，并通过综合案例的讲解，总结出应用开发优化的方向。
TacoAI NN 工具链技术手册	TacoAI NN 工具链说明文档，介绍了 NN 工具链的环境安装和各阶段支持的参数，同时提供完整的示例，帮助用户快速了解和使用工具链完成模型导入、量化和导出的过程。
FAQ	帮助用户解决开发者套件使用过程中可能遇到的常见问题和疑惑。
资源与支持	包括开发资源汇总等内容。
