基本信息

ML307N系列是中国移动推出的高性能、低功耗RISC-V架构工业级CAT.1无线通信模组。该模组基于芯昇科技CM8620平台打造，支持AT/OpenCPU开发，具备模拟音频输出、离线TTS语音播报及语音输入软件降噪功能，能够简化客户整体产品设计，并兼容OneNET、CTWing等主流物联网平台。

ML307N模组尺寸小巧，仅为17.7mm×15.8mm×2.4mm；通用电压支持范围为3.4V～4.5V，典型值为3.8V。其采用超低功耗设计，PSM模式功耗<5uA，eDRX（20.48s）模式功耗<0.25mA，DRX640模式功耗<0.68mA；Flash存储空间达4M，可预留2M空间供客户使用。

如需获取相关参考设计，请评论区留言

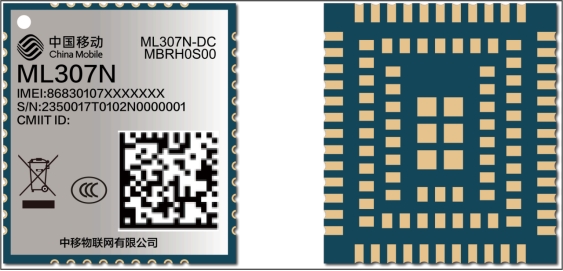

封装信息

ML307N采用LCC+LGA封装，109个引脚，其中LCC引脚48个，LGA引脚61个。

该模组尺寸为15.8mmx17.7mmx2.4mm。

产品概述

ML307N模组概述

类型	描述
封装	LCC48+LGA61
物理特性	尺寸（长宽高）： 15.8mm17.7mm2.4mm
理论速率	1) LTE-FDD：最大下行速率10Mbps，最大上行速率5Mbps; 2) LTE-TDD：最大下行速率7Mbps，最大上行速率3Mbps
工作频段	1) LTE-FDD：Band 1/Band 3/Band 5/Band 8; 2) LTE-TDD： Band 34/Band 38/Band 39/Band 40/Band 41
发射功率	23dBm±2dB
温度和湿度	1) 正常工作温度：-30℃ ~ +75℃; 2) 扩展工作温度：-40℃ ~ +85℃; 3) 存储温度：-45℃ ~ +90℃; 4) 湿度范围：5% ~ 95% RH
工作电压范围	DC3.4V ~ 4.5V（典型值3.8V）
应用接口	1) UART x3; 2) GPIO x4; 2) USIM x2; 2) ADC x2; 2) DAC x1; 2) 系统控制接口; 2) 电源接口：VBAT、VDD_EXT
短信业务	支持
网络协议	IPv4/IPv6/PING/NTP/DNS/TCP/UDP/SSL/HTTP/HTTPS/MQTT/MQTTS
固件升级	UART
3GPP标准	R13

子型号差异对比

模组型号	网络制式	供电电压	频段	适用运营商	备注
ML307N-DC	LTE-FDD	范围：3.4V ~ 4.5V典型值：3.8V	Band 1/Band3/Band 5/Band8	中国移动、中国电信、中国联通	支持4MB RAM+4MB FLASH；支持双SIM卡；支持WIFI SCAN；不支持VoLTE。
	LTE-TDD		Band 34/Band 38/Band 39/Band 40/Band 41
ML307N-DL	LTE-FDD	范围：3.4V ~4.5V典型值：3.8V	Band 1/Band3/Band 5/Band 8	中国移动、中国电信、中国联通	支持4MB RAM+2MB FLASH；支持双SIM卡；支持WIFI SCAN；不支持VoLTE。
	LTE-TDD		Band 34/Band 38/Band 39/Band 40/Band 41

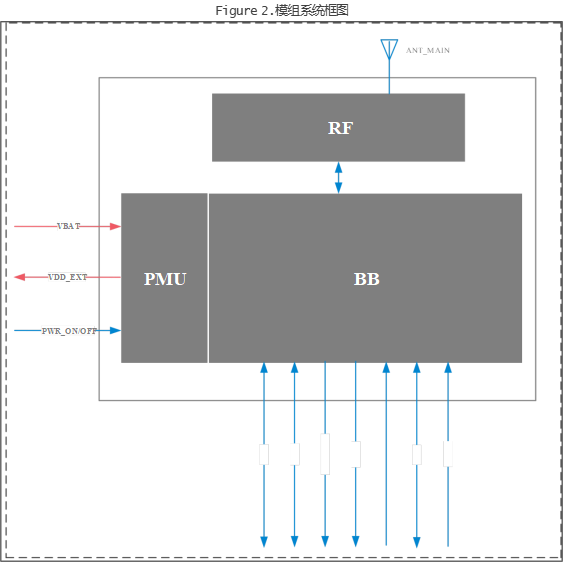

系统框图

模组主要包含下列功能模块：

电源管理
基带
射频
应用接口

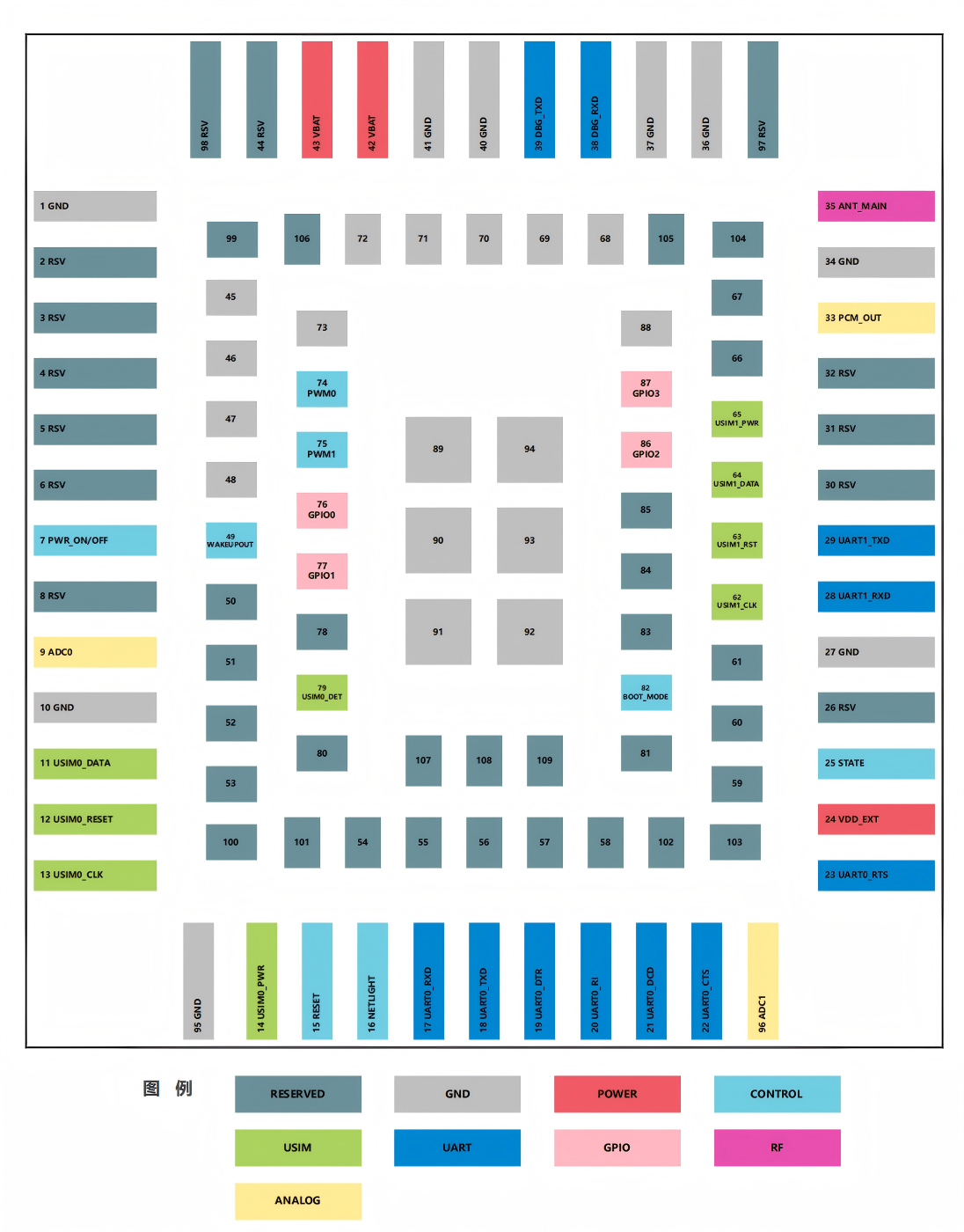

引脚分配

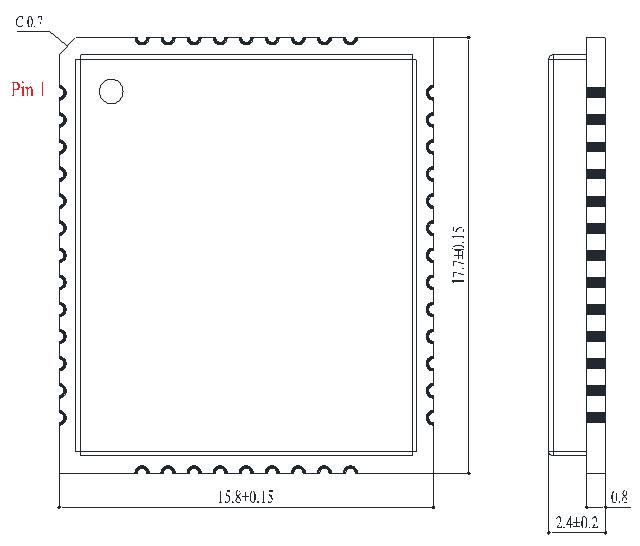

外形尺寸
