一、项目核心信息

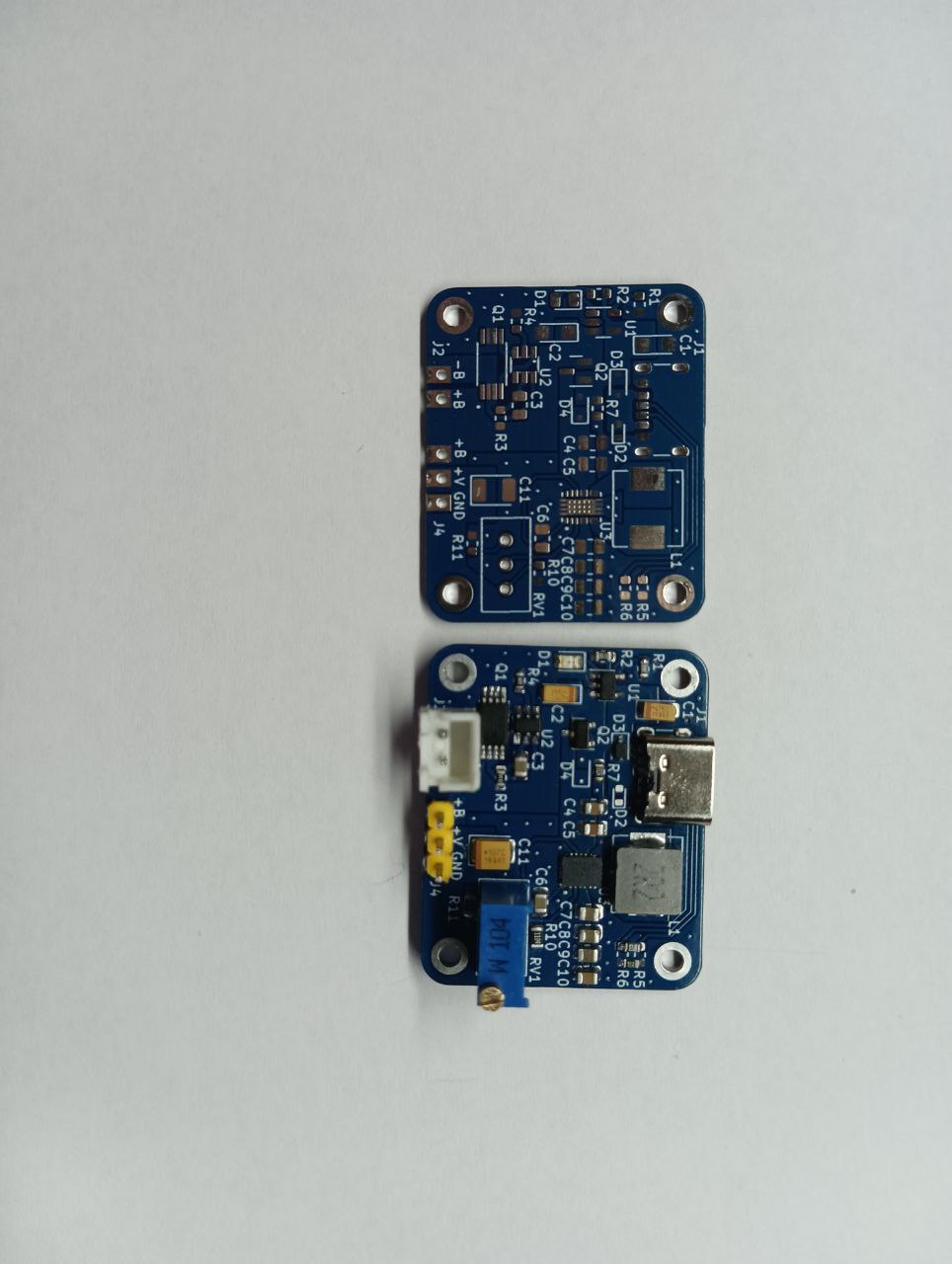

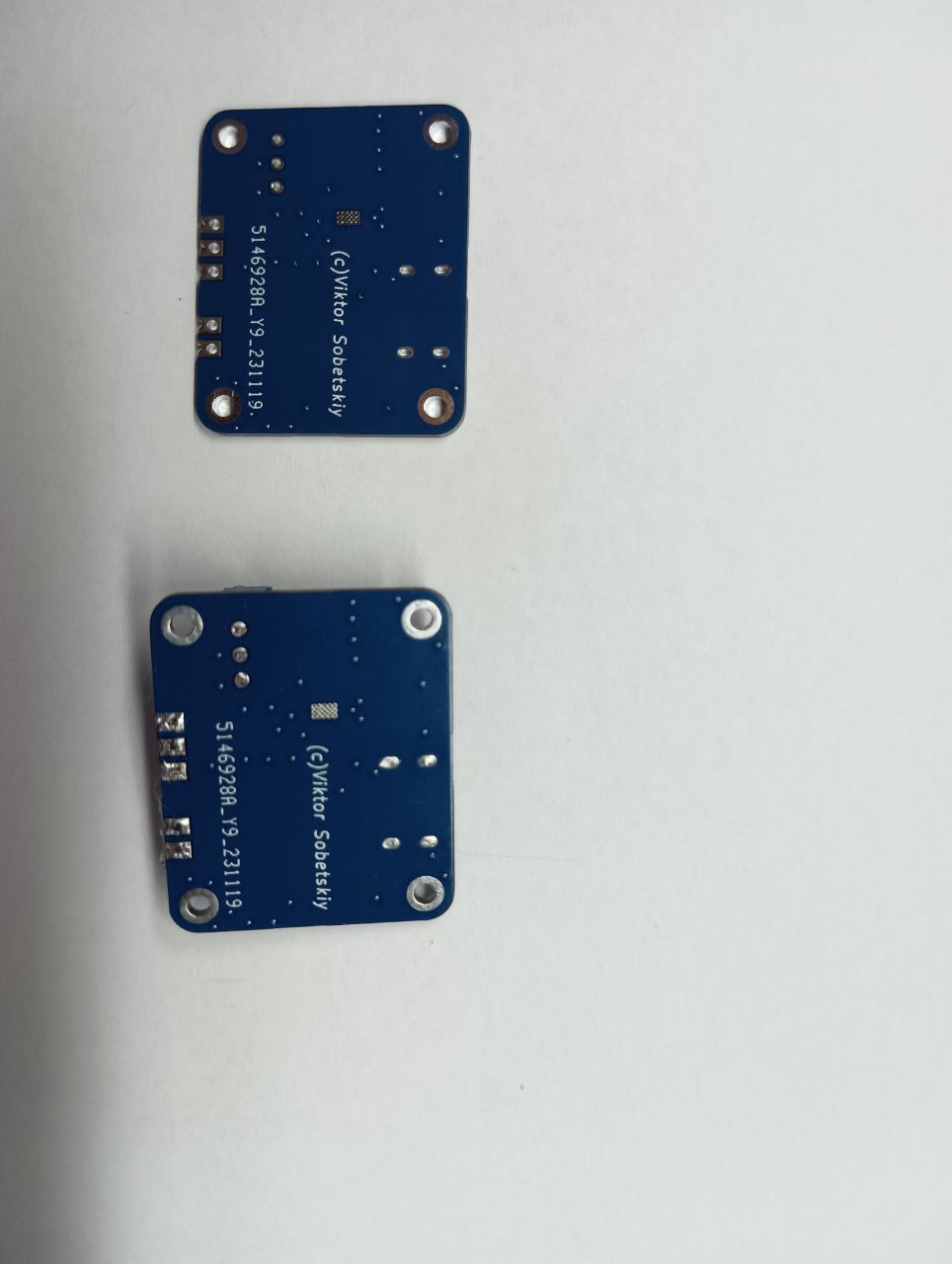

1. 项目定位

专为锂电池设计的电池管理系统（BMS），集成充电、保护、DC-DC 升降压转换功能，提供 3-5V 灵活输出电压，适用于需要稳定 3.3V/5V 输出的便携设备、IoT 模块等场景。

2. 核心功能模块

表格

3. 关键引脚定义

• +B / -B：电池连接端

• +S / -S / GND：负载连接端

• +VBUS：电池电压测量端

4. 开源文件清单

项目包含完整的 KiCad 设计文件，可直接用于打样生产：

• 原理图：BMS_Buck-Boost.sch、BMS_Buck-Boost.pdf

• PCB 文件：BMS_Buck-Boost.kicad_pcb

• 项目工程：BMS_Buck-Boost.kicad_pro

• 物料清单（BOM）、属性文件、说明文档等

二、核心芯片技术背景

1. MCP73831 充电管理芯片

• 单节锂电池线性充电控制器，输入电压 3.75-6V

• 预设 4.2V 充电电压，精度 ±0.75%

• 支持通过外部电阻设置充电电流，集成热调节保护

• 适合小功率便携设备的锂电池充电场景

2. TPS63020DSJ 升降压转换器

• 德州仪器（TI）高集成度单电感同步升降压芯片

• 输入电压范围 1.8V-5.5V，输出 1.2V-5.5V 可调，最大输出电流 3A

• 自动切换降压 / 升压模式，轻载时自动进入 PFM 低功耗模式，静态电流仅 19μA

• 转换效率最高可达 96%，适合电池供电的便携设备

3. DW01A + FS8205A 保护方案

• 经典的锂电池保护 IC+MOS 管组合，成本低、可靠性高

• 集成过充、过放、过流、短路四重保护，是单节锂电池的标准保护方案

三、使用注意事项

1. 充电限流优化：当VBUS为高电平时，Q2 晶体管不导通，用于优化充电；若需VBUS为 DC-DC 转换器供电，需并联二极管防止电流从VCC_IN流向BATT。

2. 负载限制：充电与带载同时工作时存在电流限制，需根据实际应用调整参数。

3. 设计参考：完整原理图可参考项目内BMS_Buck-Boost.pdf文件，包含详细的电路连接与参数设计。

四、项目价值

这是一个完全开源、可直接量产的锂电池电源管理方案，适合电子爱好者、硬件开发者快速搭建便携设备的电源系统，无需从零设计充电、保护、升降压电路，大幅缩短开发周期。

五、License

GPL-3.0 license
