项目概述

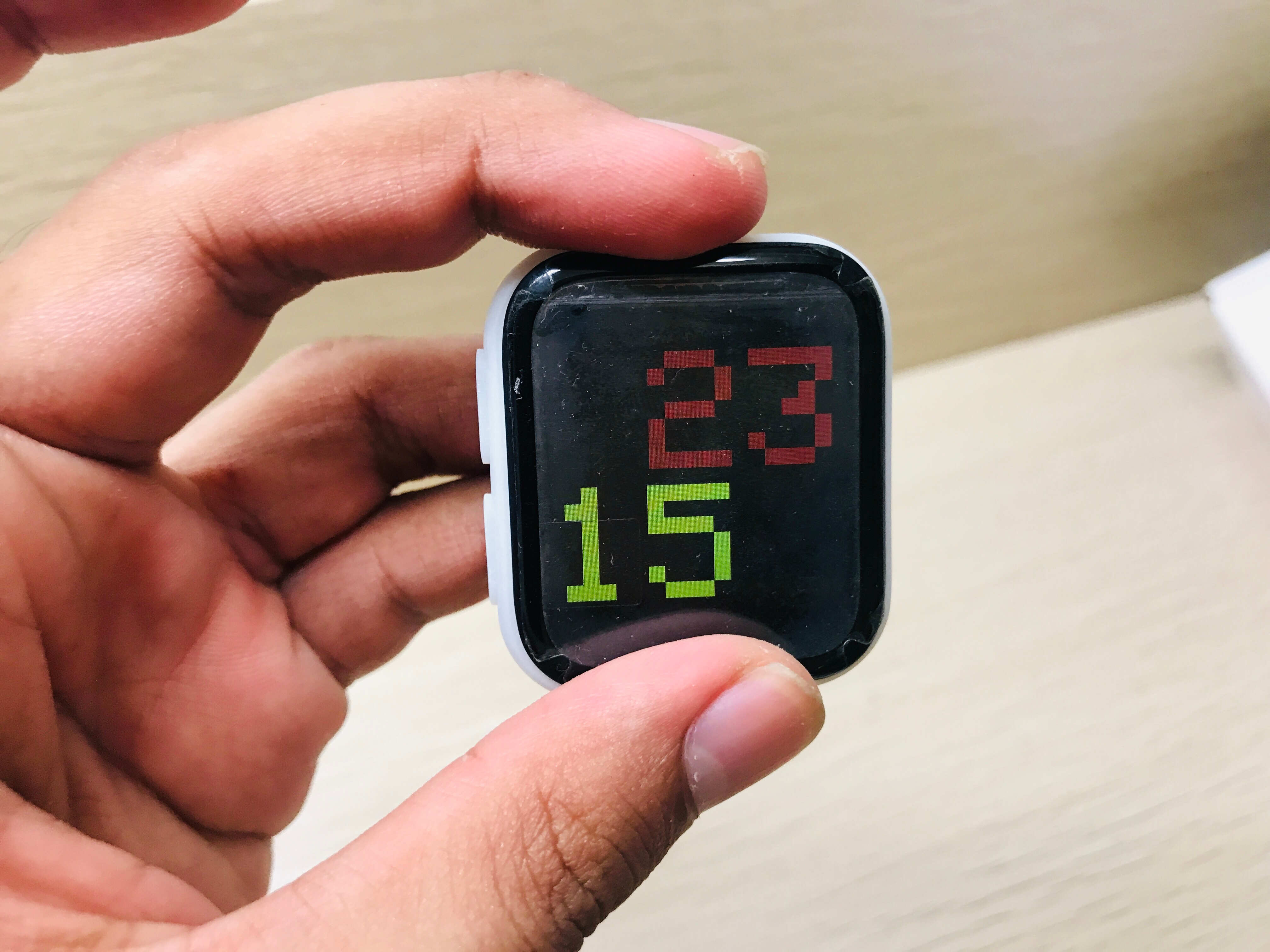

这是一款基于ESP32-S3的休闲智能手表，配备1.7英寸显示屏、WiFi、蓝牙、振动马达、加速度计和陀螺仪，并支持多种表带。

手表固件基于 Arduino 环境开发，非常适合创客进行二次开发。你可以编写自己的表盘、添加个性化的通知逻辑，甚至利用 ESP32 的性能运行简单的游戏或控制智能家居。

项目特性

• 支持WiFi和蓝牙。

• 采用 6 轴 IMU、3D 加速度计和 3D 陀螺仪，可通过手腕运动唤醒手表。

• 1.7英寸IPS液晶显示屏，日光下亮度足够（非触摸式）。

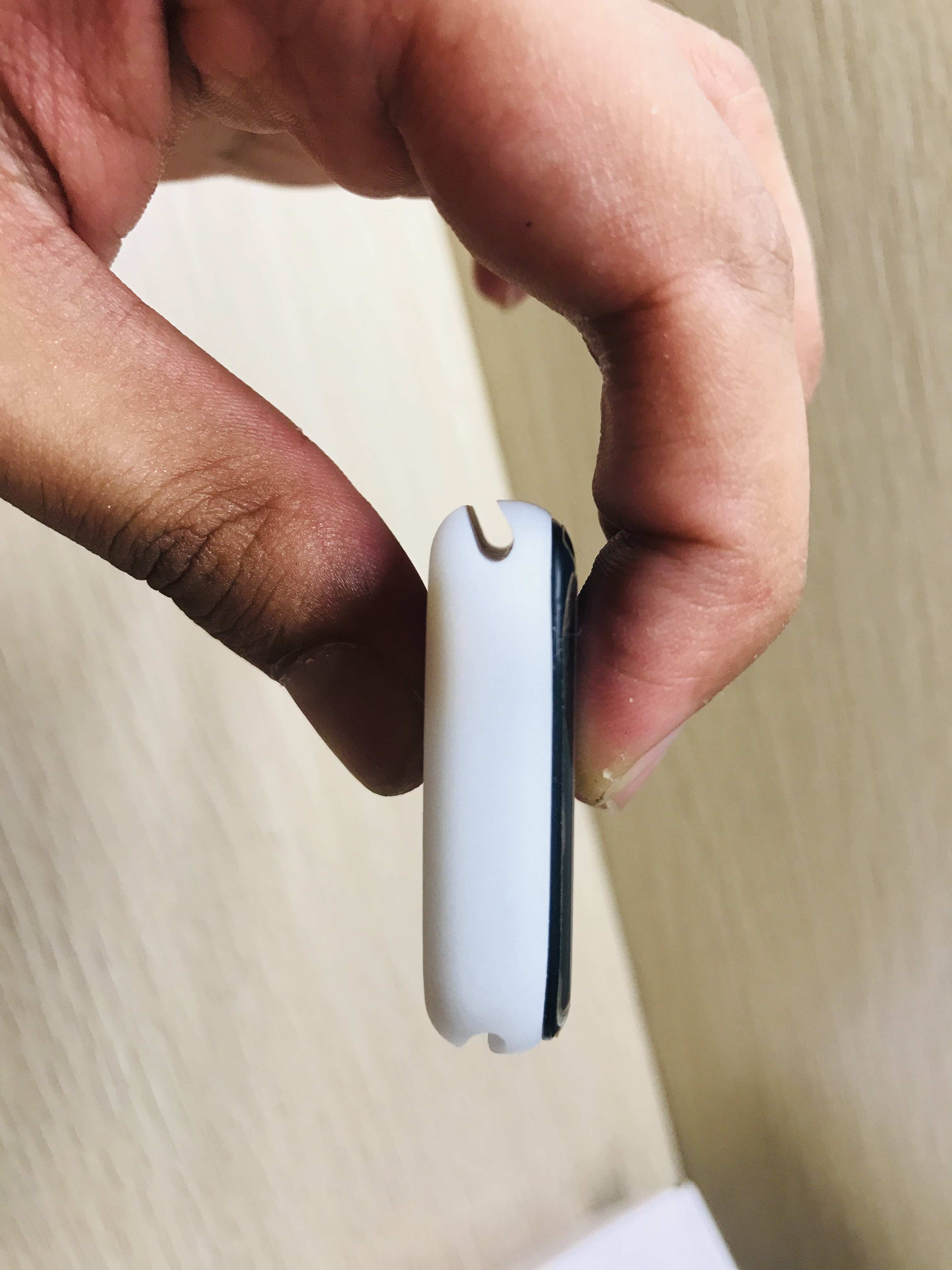

• 尺寸为 44 毫米，厚度为 12 毫米，适合大多数的手腕。

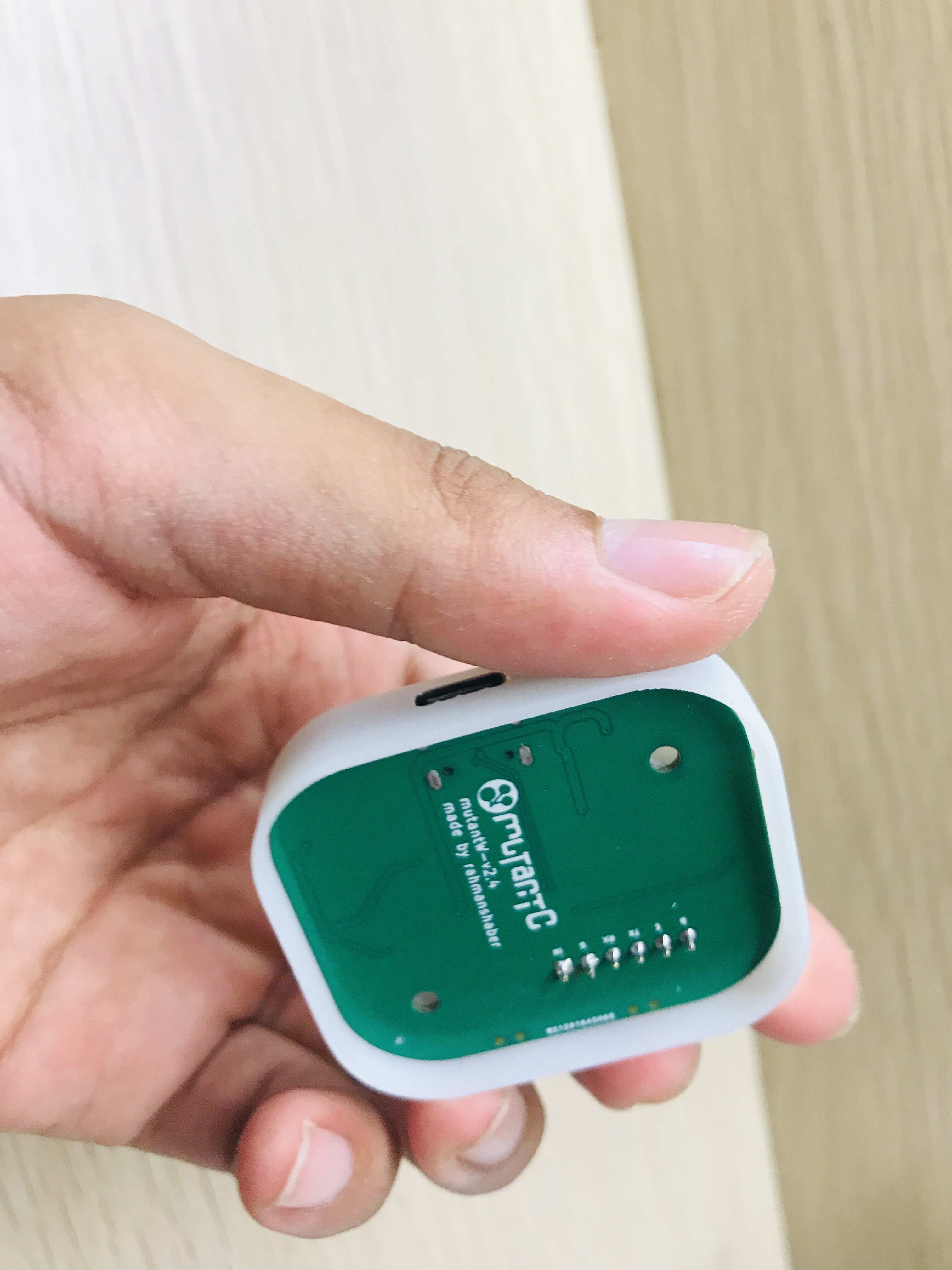

• 可编程的接触式充电底座。

• 具备低功耗模式，可使手表续航数天。

• 2 个硬件按钮，均可在固件中自定义。

• 带振动通知。

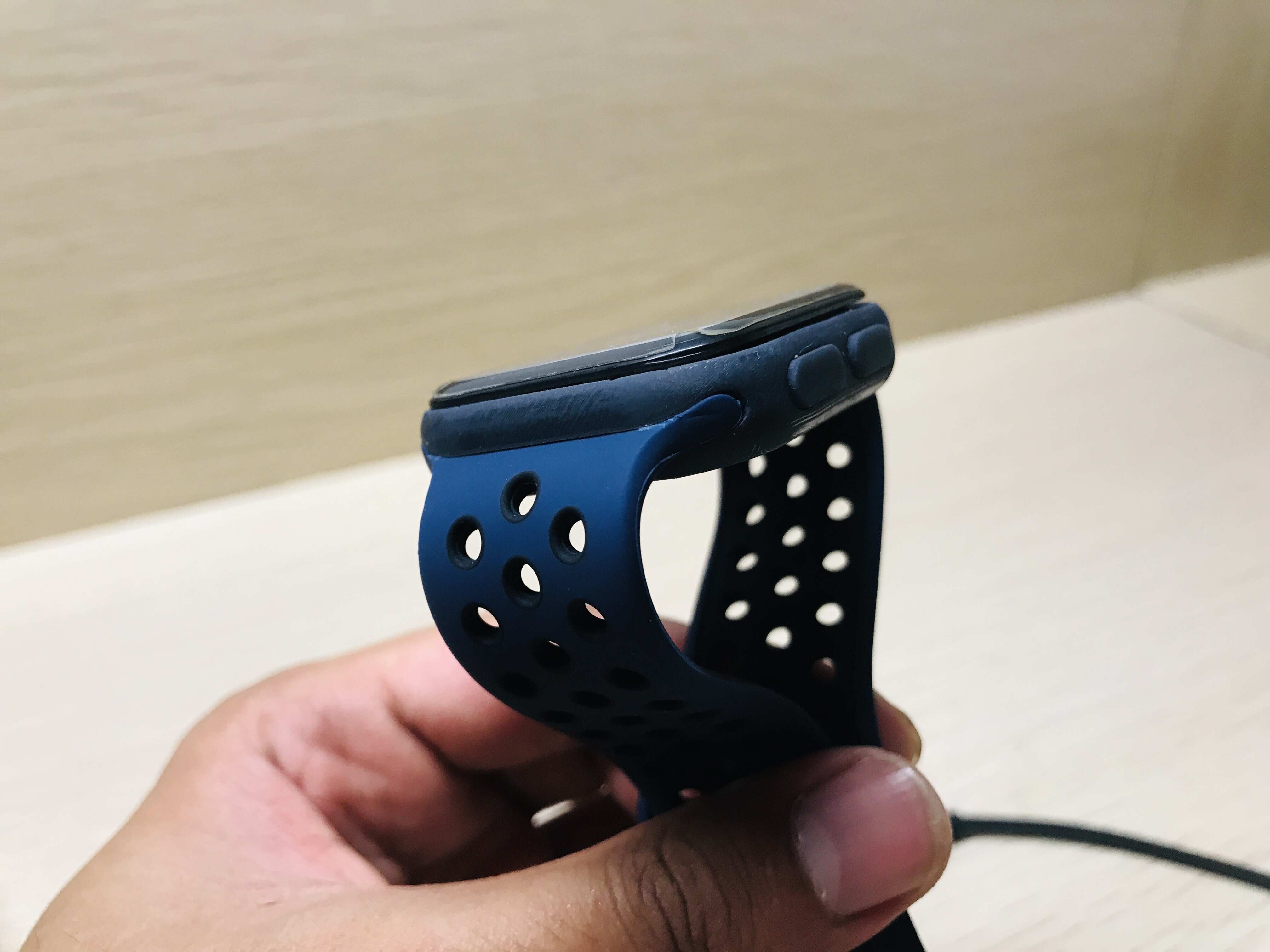

• 支持更换表带（兼容Apple Watch 45mm同款表带）。

• 耐磨表盘。

• 6 针对接连接器，带串口和电源。

• 软件易于构建和修改。

• 可以使用手机或电脑，通过OTA的方式更新软件。

组装说明

这个手表制作起来非常简单，不需要很多工具和零件。

不需要任何编程技能，只需要一些基本操作，比如把代码上传到Arduino，以及一点点焊接技巧就行了。

你需要这些设备来建造变mutantW

• 好的电烙铁，至少能达到400度。

• 用吸锡线去除多余的焊锡

• 焊锡丝用于焊接

• 助焊剂。

• 用手术刀固定3D部件。

1.零件清单

你需要这些零件来组装一台mutantW，可以在顶部BOM附件里下载最新的零件清单。

• LCD - 1.69 英寸 SPI LCD st7789

• 按钮 - 2 个 SMD 3x6x3.5mm 按钮

• 印刷电路板 - 2 x PCB

• 外壳 - 5 个 3D 零件

• 显示屏玻璃 - 1 x 44mm x Apple Watch Series 5 前外玻璃

• 电阻器 - 13 个 10kΩ、3 个 1kΩ、2 个 200Ω、3 个 100kΩ、3 个 5.1kΩ、1 个 2kΩ（SMD 0805）

• 电容器 - 12 x 100nF，4 x 16pF，4 x 10uF，1 x 10uF，3 x 1uF SMD 0805

• 电感器 - 3 x 0Ω SMD 0805

• MOSFET - 3 个 BC547/ 2nnnn2a/ 2N2222，1 个 BSS138，1 个 1N4148W，封装尺寸：SOD-123

• 其他芯片

  • 1 个 MIC5219/RT9013/AP2112，封装类型：SOT23-5

  • 3 x DS1339B，SMD MSOP-8

  • 3 个 LSM6DS3，SMD LGA-14

  • 1 x 32.768MHz，SMD 晶体 3215

  • 1 x 40mh,z SMD 晶体 3225

  • 1 个 ESP32-S3-IC，SMD QFN-56 封装，任意版本

  • 3 个 LED，SMD 0805，每个颜色不同

  • 1 x CP2102N/ CH9102 QFN-24

  • 1 x TP4056 SOP8

  • 1 x W25Q128JVS SMD SOIC8

• 排针

  • 1 个 2x6x5mm 插座

  • 1 个 2x6x5mm 管脚

• 电池 - 1 x 锂离子电池 302530-200 x 200mAh

• 表带 - 1 条 44 毫米 x 适用于任何 Apple Watch 表带

• 麦克风

• 1 x 振动电机 0830 8mm x 3.0mm

• 1 个 USB C 母连接器

• 使用UV胶水将显示屏粘合到玻璃上

• 使用T700胶水将玻璃粘合到塑料外壳上

2.PCB打样和3D件打印

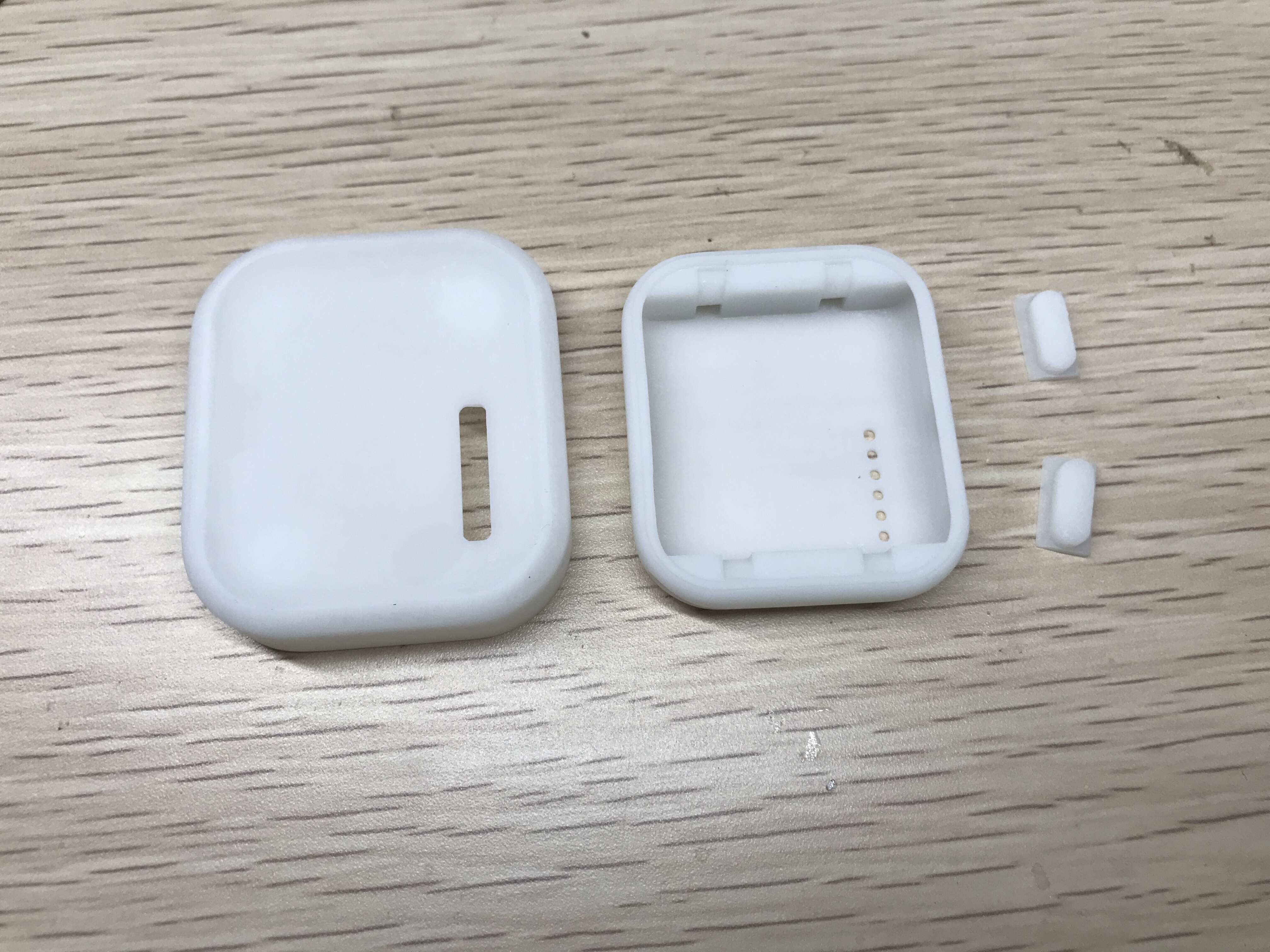

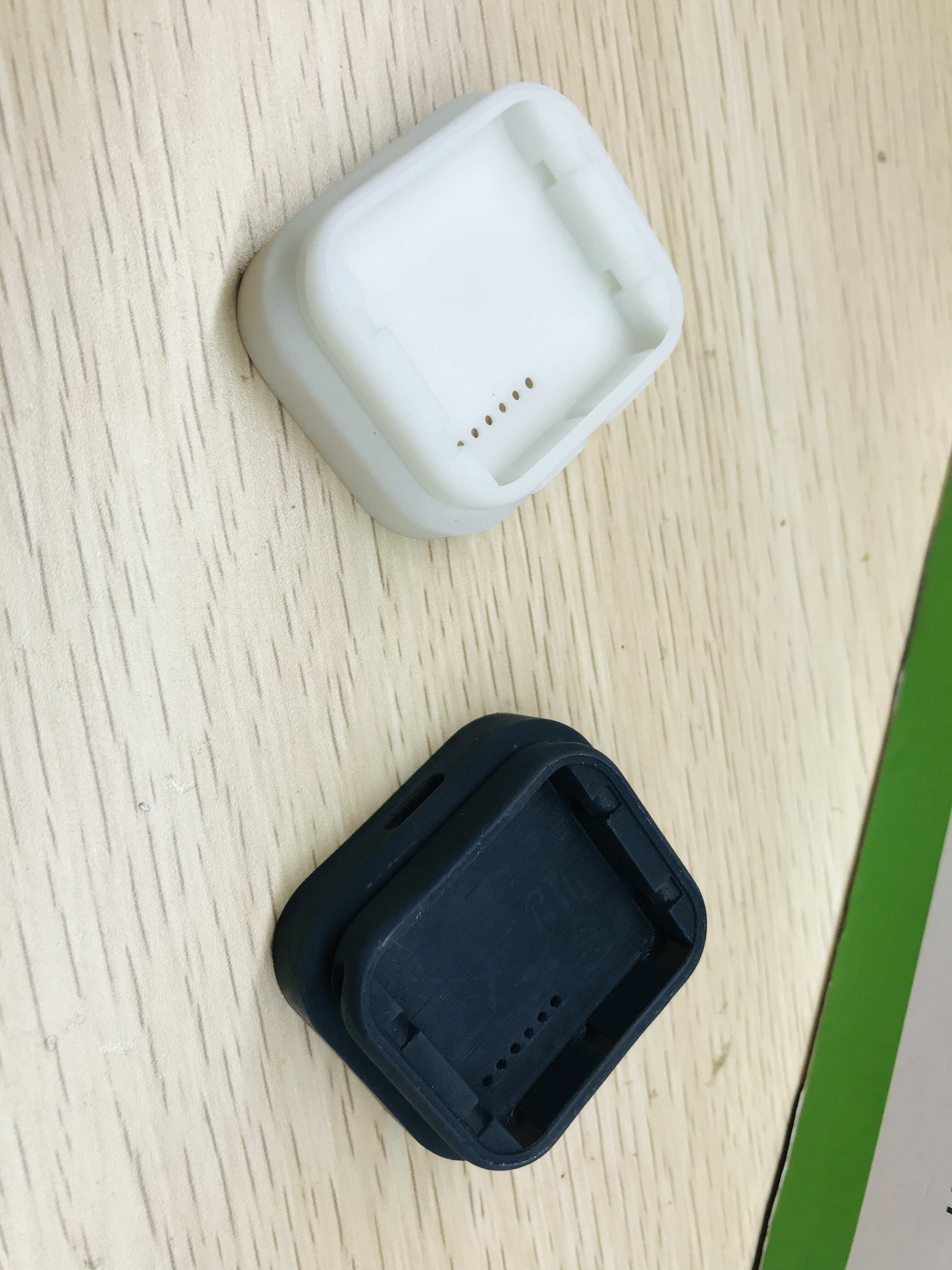

仅需5个3D打印部件，见顶部3D模型附件：

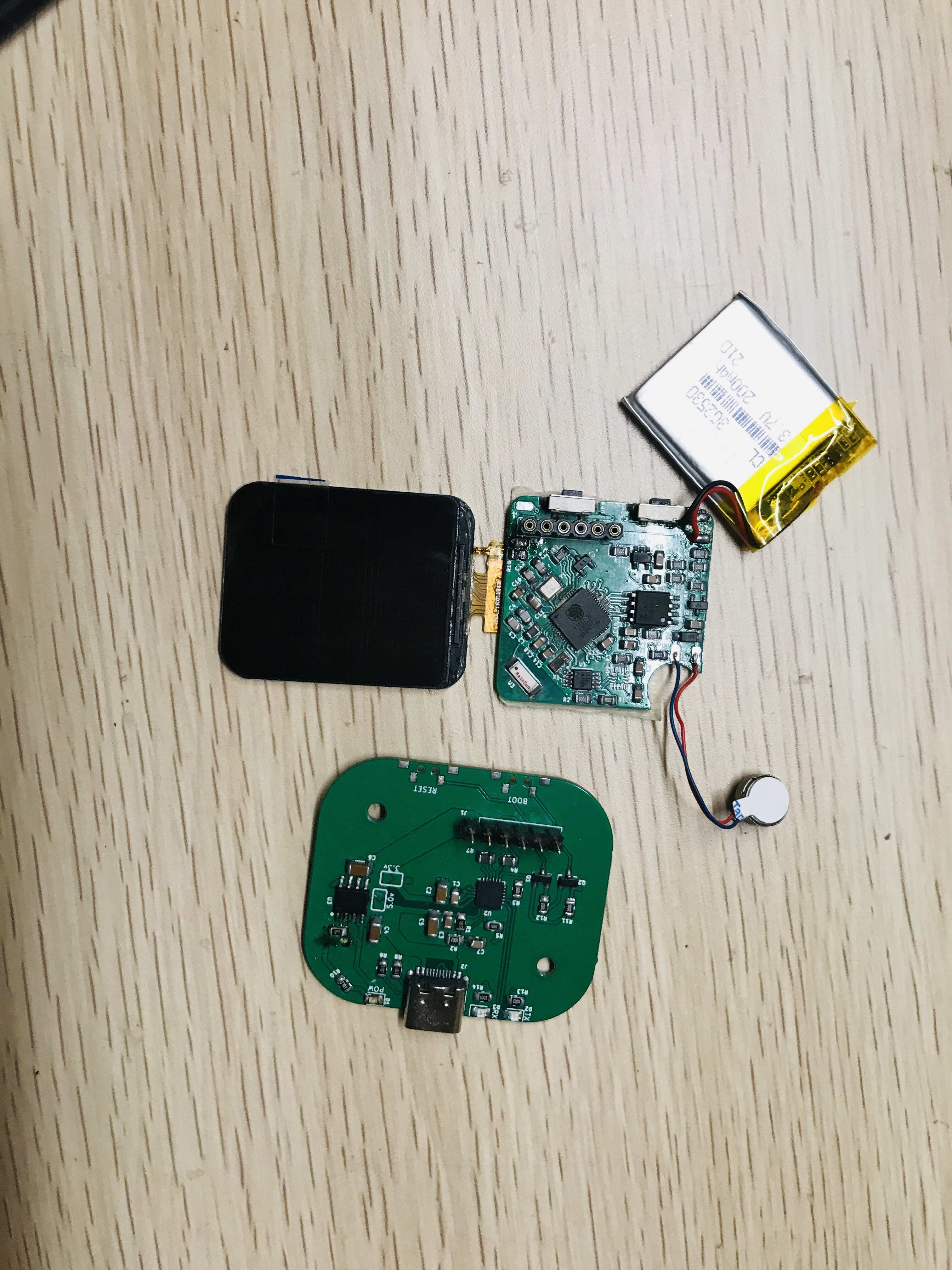

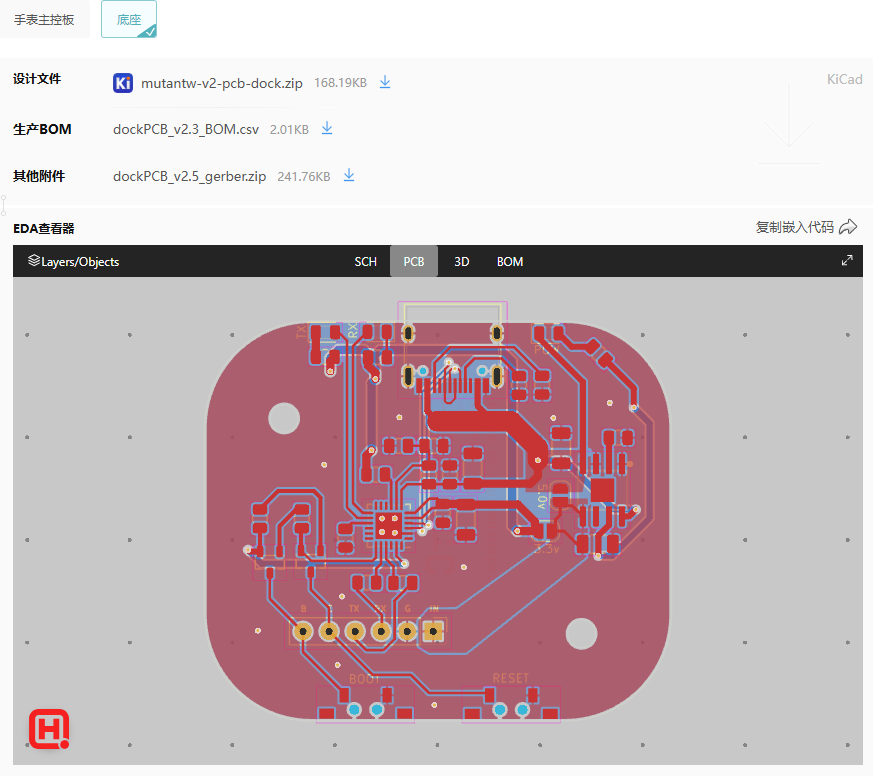

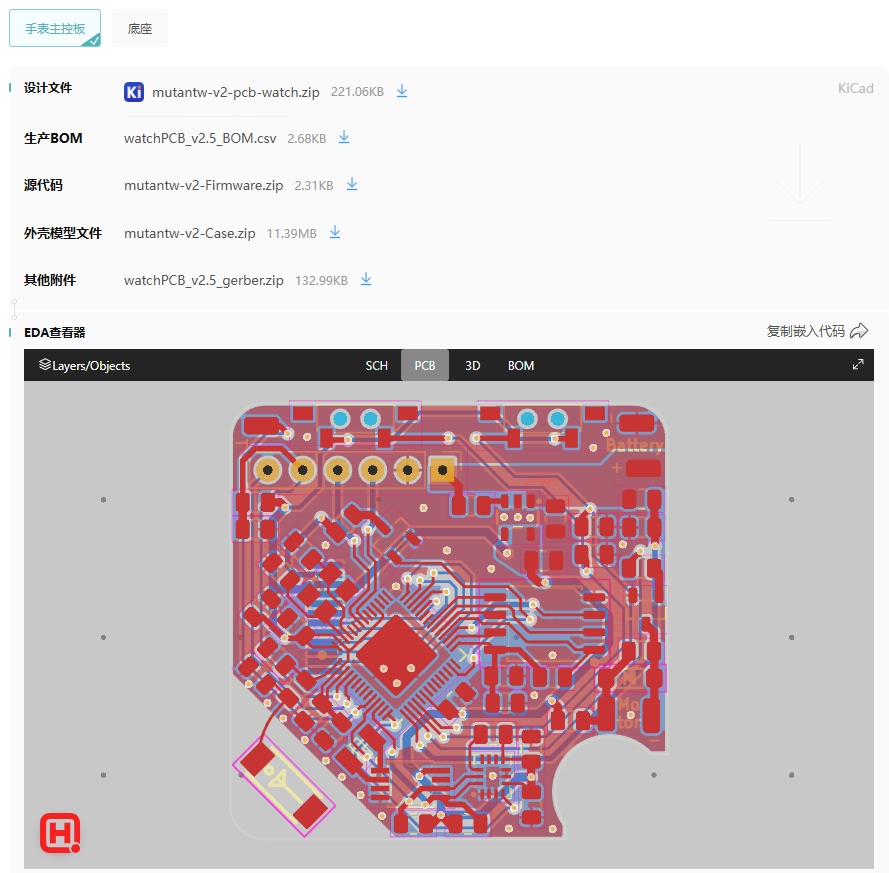

一共2个pcb文件，可直接下载顶部其他附件中的gerber文件，直接下单打板；

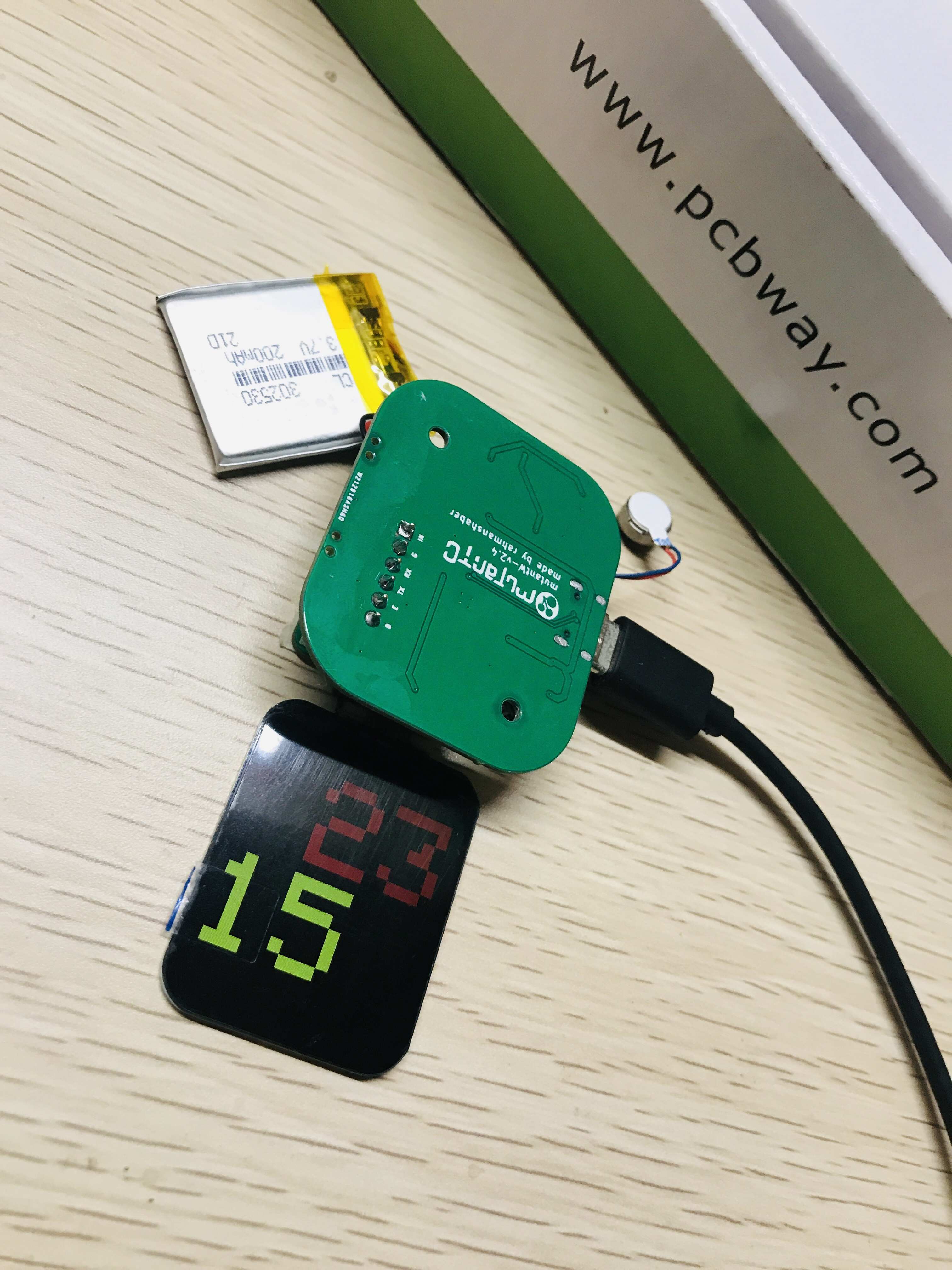

3.焊接零件

根据顶部BOM文件中的零件的参考编号及其数值，来进行焊接。

4.烧录固件

将底座PCB板连接到手表和USB-C数据线，然后将USB数据线连接到电脑。在电脑上打开Arduino IDE软件，选择正确的串口和开发板（esp32-s3模块），然后刷写固件。

点击此链接下载固件。

如果你知道如何改进代码，请帮帮我。

5.组装完成

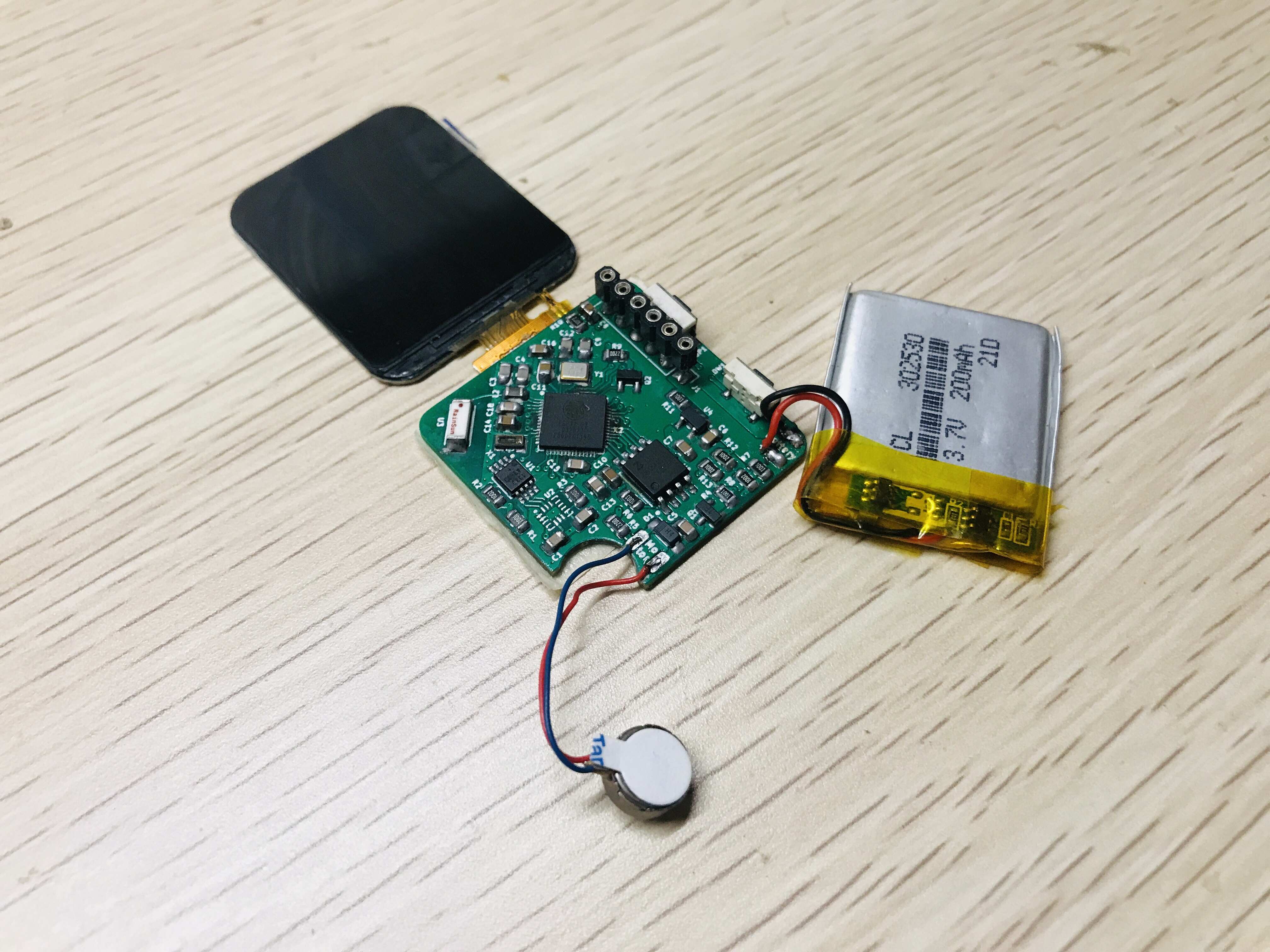

按照这些提示即可成功完成构建。

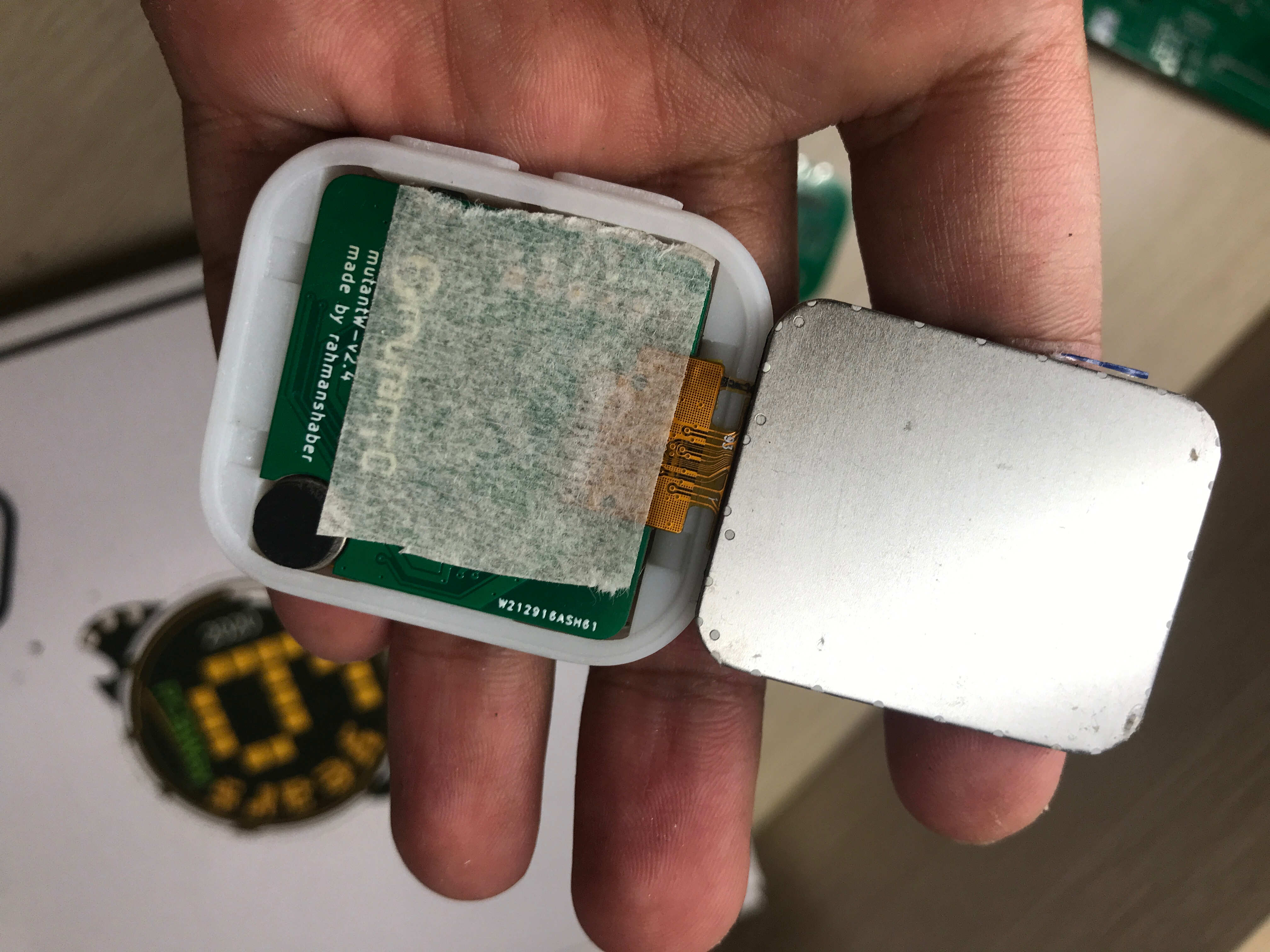

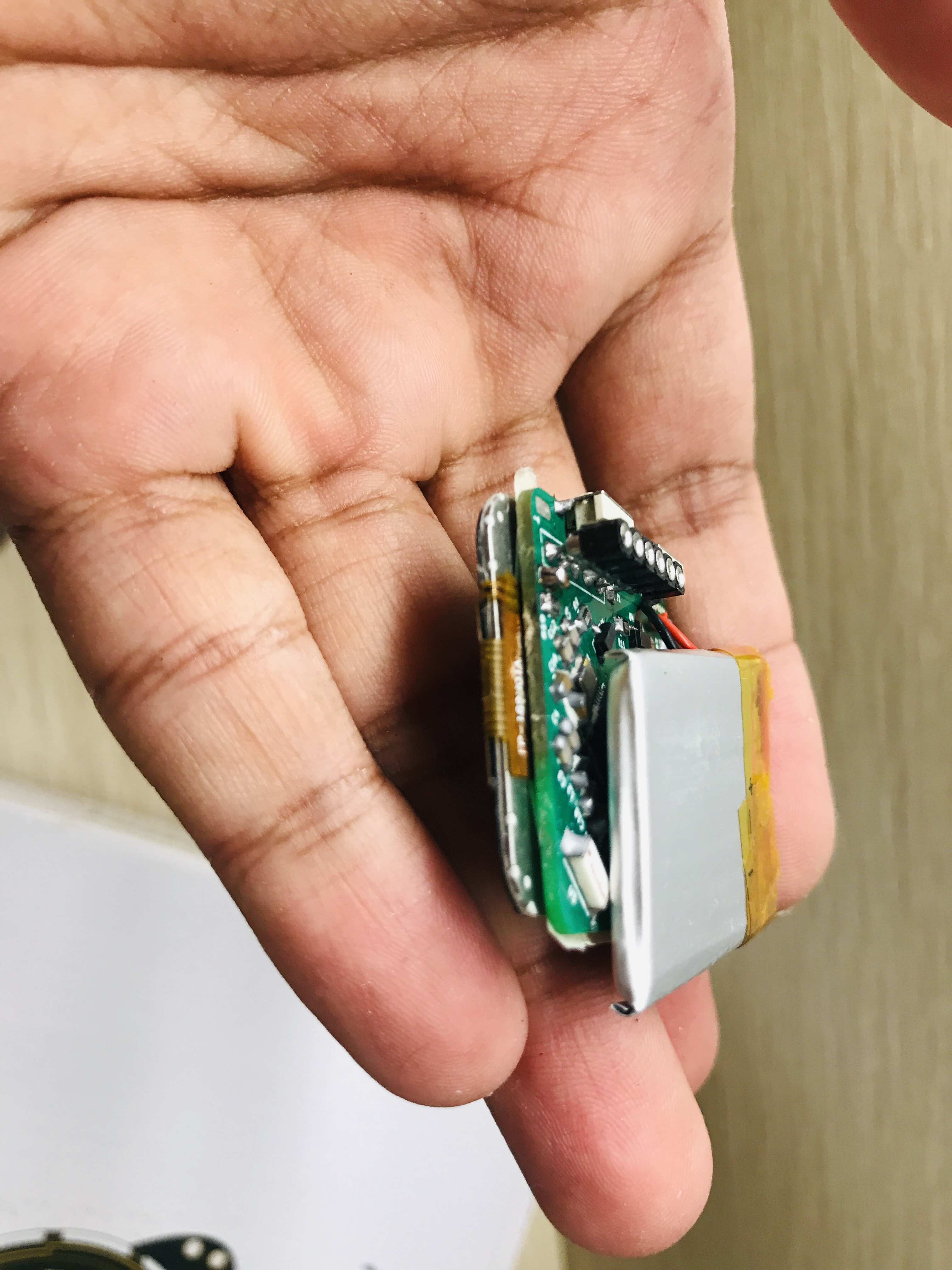

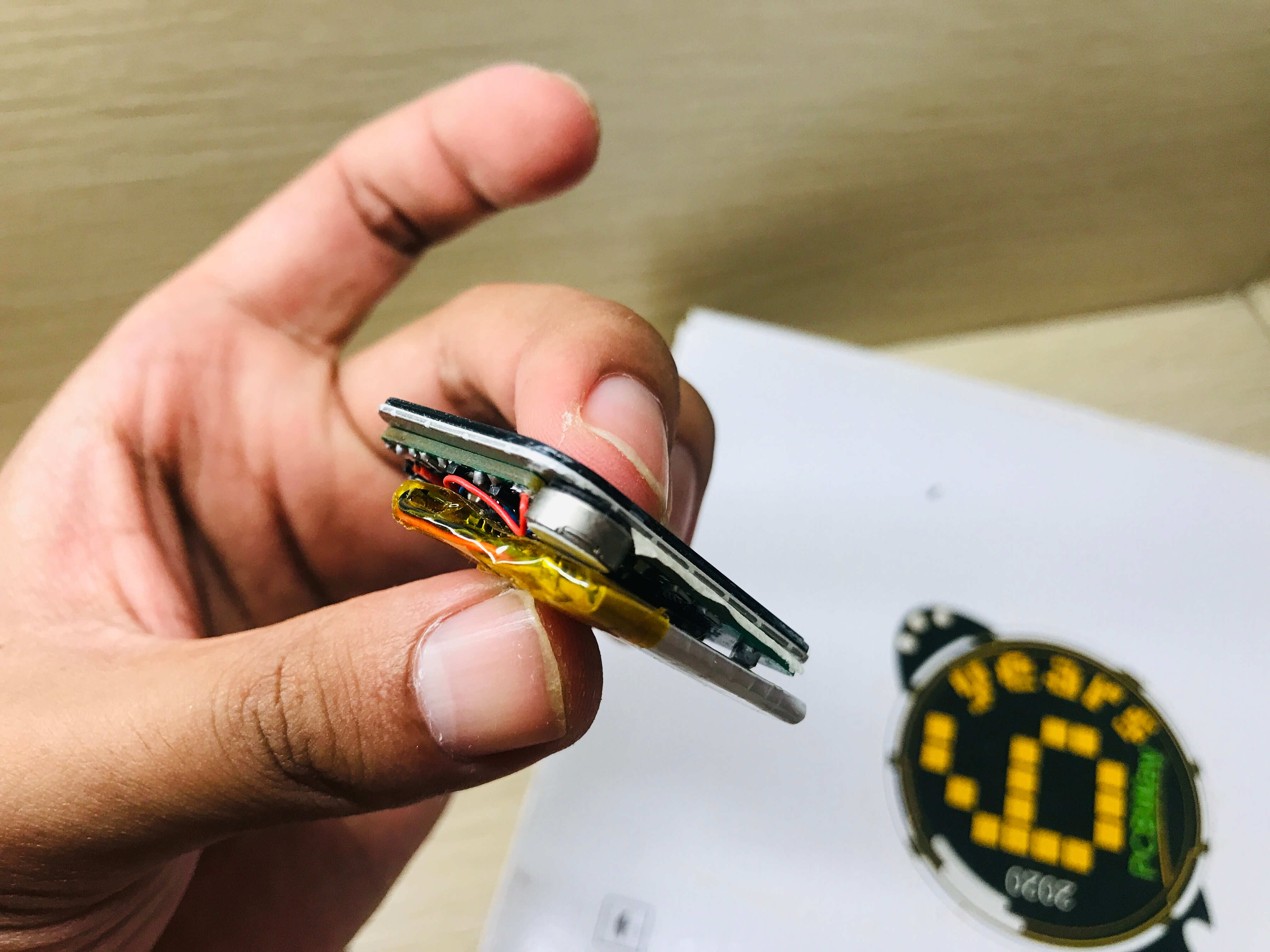

• 在显示屏和PCB板之间使用胶带，使它们隔离。

• 最后焊接电池。

• 使用 TP4056 充电模块为其充电。将模块的电流电阻设置为 2kΩ，输出 500mAh 电量。

• 用强力胶将顶部展示玻璃粘到框架上。

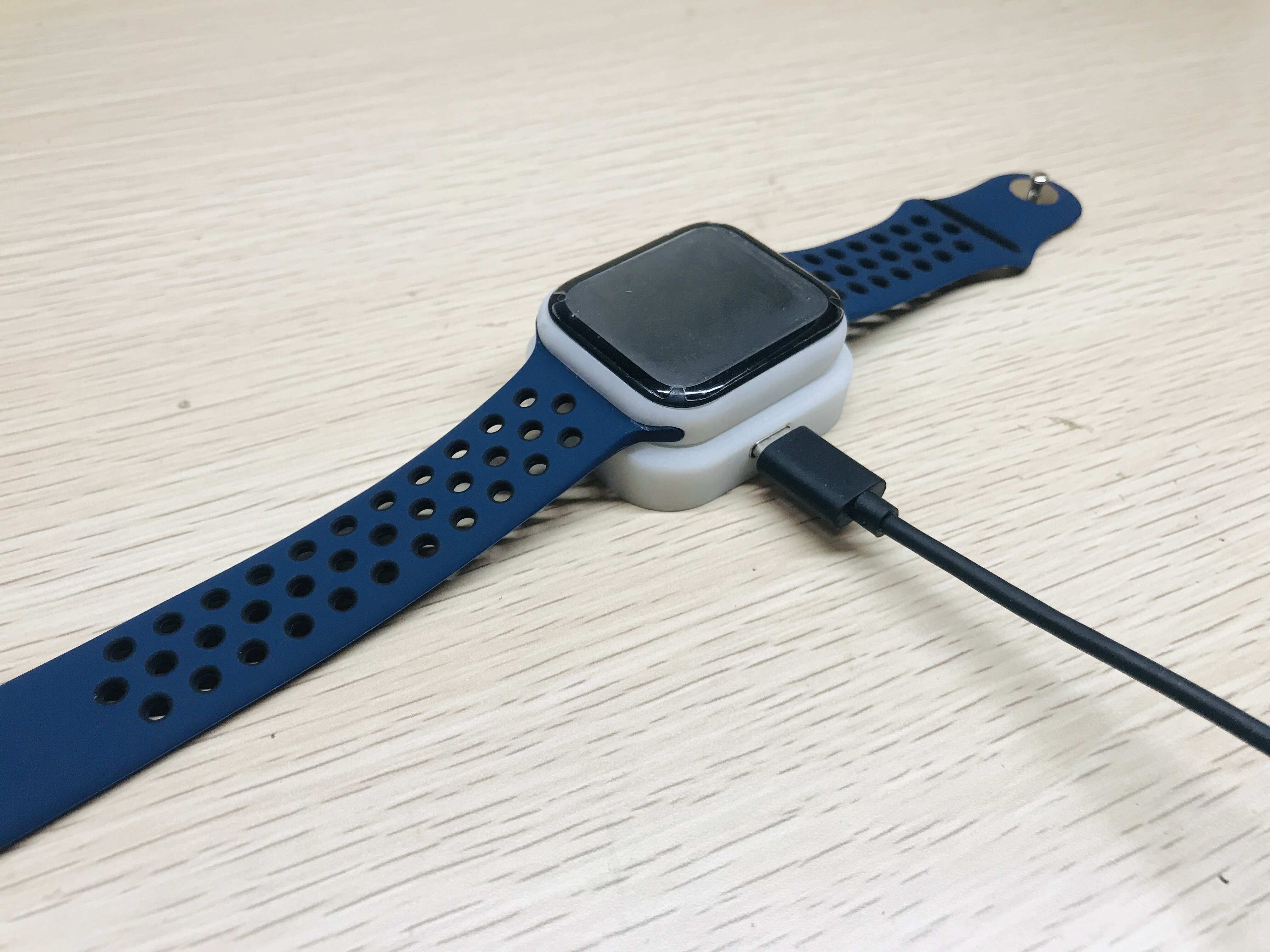

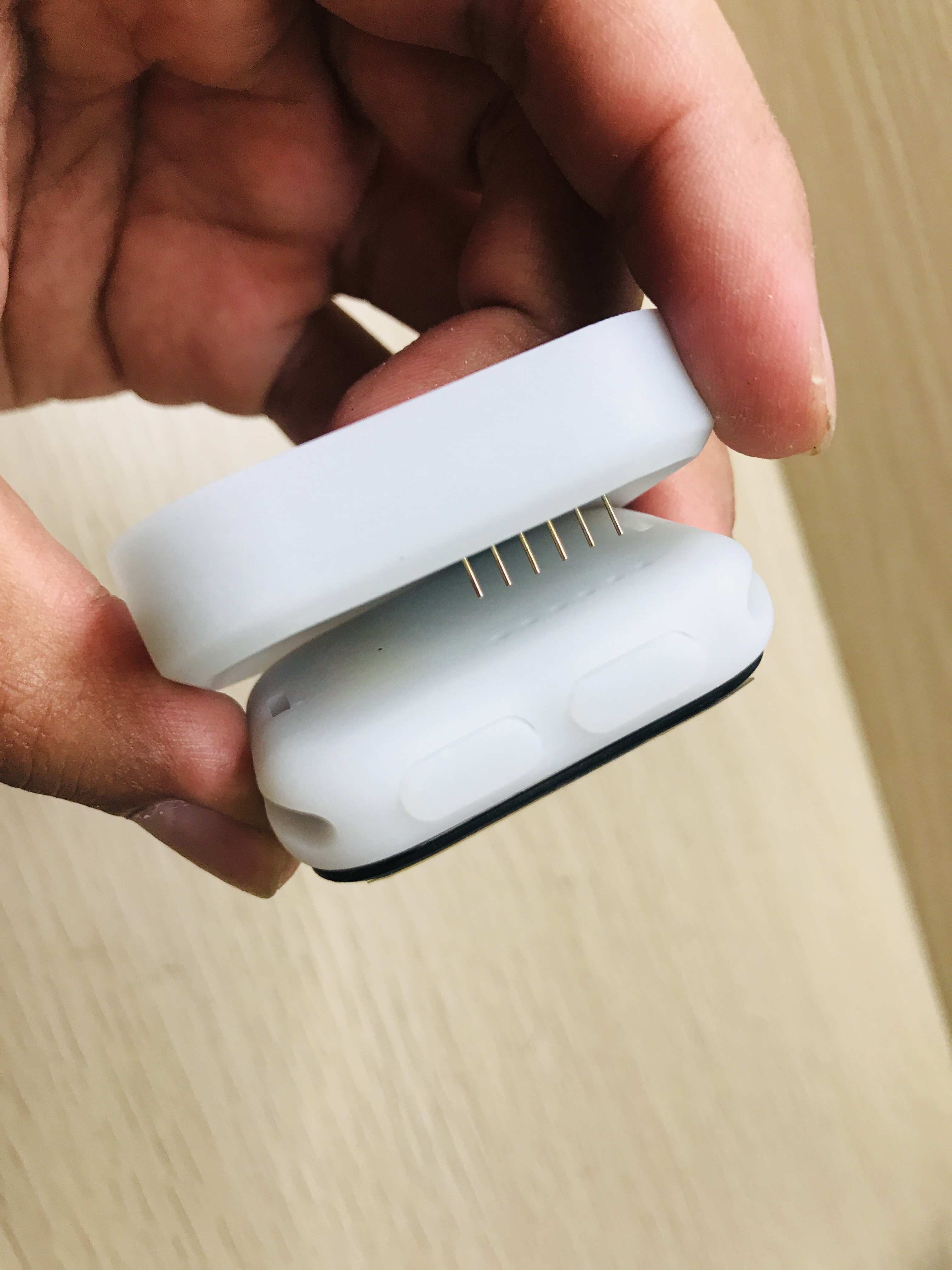

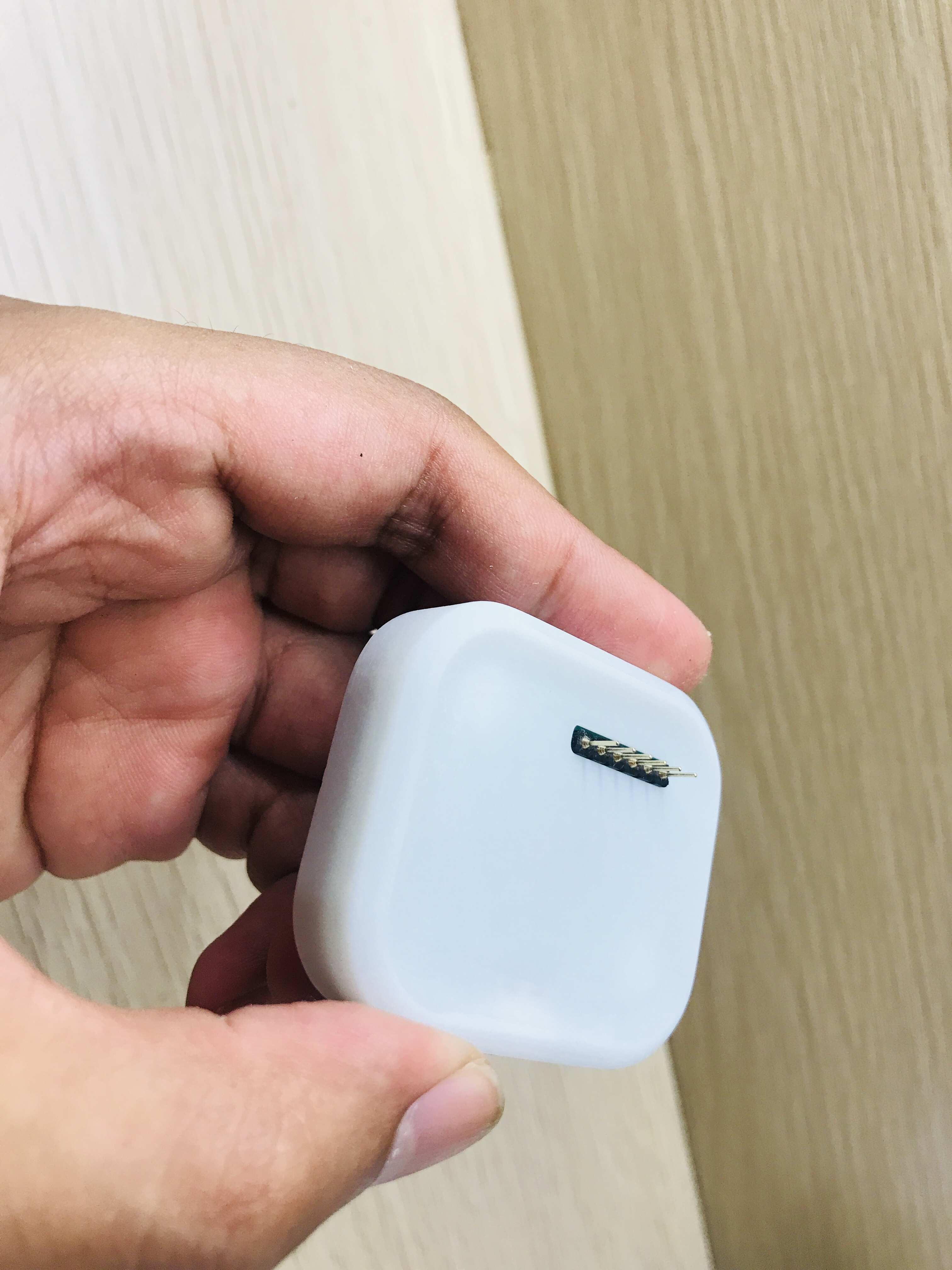

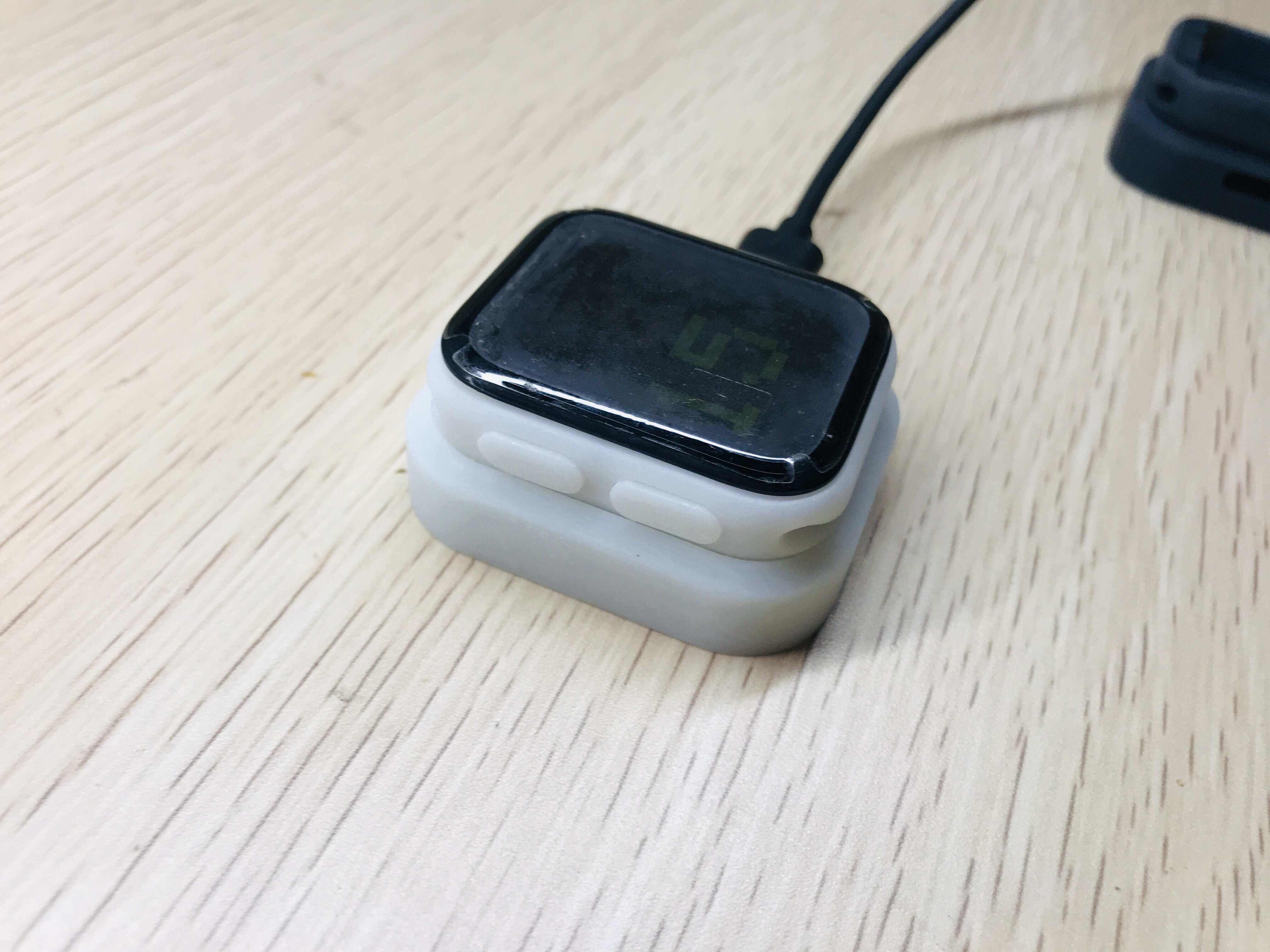

• 使用正确的引脚给手表充电

6.选择自己喜欢的表带和表壳

License

MIT License

项目地址

作者：rahmanshaber

仓库地址：https://gitlab.com/mutantcybernetics/mutantw-v2
