飞凌嵌入式OK1126B-S开发板

OK1126B-S开发板基于瑞芯微RV1126B处理器开发设计，集成4个ARM Cortex-A53高性能核心，具备3TOPS@INT8的AI计算能力。开发板尺寸小巧，仅有120mm×75mm，引出了包括网口、2路MIPI-CSI、1路MIPI-DSI、40Pin树莓派GPIO接口(包括UART、SPI、IIC 等多种总线)，可以灵活扩展多种外设和传感器模块。

飞凌嵌入式OK1126B-S开发板封面
嵌入式系统开发板人工智能
飞凌嵌入式2026-03-06 14:46:08GPL 3.0
1200
Star8
2

PCBA

设计文件

OK1126Bx-S V1.1底板.zip10.75MB

外壳模型文件

其他附件

详细介绍

开源硬件加速计划——飞凌嵌入式 FET1126B-S核心板开源扩展板征集活动

当开源硬件遇上端侧 AI 与边缘计算的黄金时代，创新的边界正在被不断打破，每一个奇思妙想都有了变成现实的可能。在这个浪潮里，硬件不再是少数人的专利，而是每一位创造者手中的积木。

然而，对于无数的开发者、创客与工程师来说，“创意易有，落地维艰” 始终是一道过不去的坎。

华秋开源硬件社区，为你的创意买单！ 我们深知开源的不易，因此提供专业的 PCB 制造与生产支持，从板材打样到批量制作，提供可靠的质量把控与高效的交付服务，实实在在地为你扫清落地障碍。让创意走出图纸，变成真正可用、看得见的硬核产品，开启开源创新的无限可能！

为此，华秋开源硬件社区联合飞凌嵌入式，共同开启第一期开源硬件加速计划——飞凌嵌入式 FET1126B-S核心板开源扩展板征集活动。

活动须知：

  1. 飞凌嵌入式 FET1126B-S核心板采用邮票孔+LGA封装，对焊接有较高要求，建议使用PCBA订单；

  2. 活动必须使用【飞凌嵌入式 FET1126B-S核心板】和【KiCad 华秋发行版】参与活动；

    1. 飞凌嵌入式 FET1126B-S核心板DXF文件，已上传至顶部附件中；

    2. KiCad华秋发行版 下载地址：https://kicad.eda.cn/ ；

  3. PCB设计文件中增加飞凌嵌入式logo及华秋开源硬件社区logo；

  4. 投稿项目必须是原创且开源的，如违反规则，主办方有权移除其参赛资格；

活动支持

参与飞凌嵌入式 FET1126B-S核心板开源扩展板活动将获得：

  • 最高2000元的供应链优惠：涵盖 PCB(上限400元) 、PCBA制造（上限1600元，不含器件代采）；

  • 核心板折扣：审核通过的项目，可享以下优惠购买核心板，优惠数量有限，先到先得

    • FET1126B-S核心板（扩展商业级）4G+64G 590元

    • FET1126BJ-S核心板（工业级）2G+16G 360元；

活动参与流程

  1. 报名活动：飞凌嵌入式 FET1126B-S核心板开源扩展板征集活动报名地址：飞凌FET1126系列开源扩展板征集报名

  2. 提交项目：完成设计后，提交项目至https://p.eda.cn/

  3. 申请优惠券支持：填写项目地址至[华秋开源硬件加速计划——飞凌 FET1126B 系列开源扩展板征集活动优惠券申请表]，或联系活动小助手（微信号：opensrc_KLin）；

  4. 项目审核：项目审核通过后，即可前往hqpcb下单，获取PCB/PCBA订单号后回填至[优惠券申请表格]中；

    1. PCB订单号获取：https://www.hqpcb.com/mycenter/order/pcb/list

    2. PCBA订单号获取：https://www.hqpcb.com/mycenter/order/pcba/list/new

  5. 生产制造：优惠券说明https://www.hqpcb.com/act/hqpcb246free.html；

  6. 实物验证及项目完善：在项目中补充完善实物图片、验证视频等；

扩展板创意参考

  • 工业控制类

    • CANFD、以太网、PLC 通信扩展板，实现设备缺陷检测、故障预警。

  • 智能安防类

    • 摄像头、报警模块扩展板，支持人脸比对、异常行为监测、烟火告警。

  • 边缘计算类

    • 强化数据处理与本地存储，适配边缘视频分析、工业物联网场景。

  • 物联网适配类

    • 集成 Wi-Fi、蓝牙、LoRa 模块，实现设备联网，适用于智慧园区、工地。

  • 特色创新类

    • 车载后装扩展板、温湿度监测控制板、自定义创意硬件……你的创意，就是新方向！

核心板概述

飞凌嵌入式FET1126B-S/FET1126BJ-S 核心板基于Rockchip RV1126B/ RV1126BJ 处理器开发设计，该处理器是瑞芯微专为端侧及边缘侧AI计算处理而打造的一款低功耗、高性价比国产化应用处理器。

处理器集成4个ARM Cortex-A53高性能核心，具备3TOPS@INT8 的AI计算能力，并配备多路适用于边缘侧应用的工业接口，可充分满足智 慧工业、智慧园区、智慧工地等边缘视频分析与目标识别等AI分析需求。

本产品已通过飞凌嵌入式实验室严苛的工业环境测试，确保品质稳定可 靠，且提供10~15年生命周期支持，保障供应长期稳定。

更多详细>> https://www.forlinx.com/product/208.html

产品特点：

  • 采用 40mm×40mm 小尺寸设计，引出处理器全部功能引脚

  • 具备 3TOPS 算力，并提供 RKNN 等 NPU 使用例程

  • 具备两种显示接口：MIPI DSI、RGB

  • 具备丰富的工业总线接口：RGMII、UART、CANFD、SPI 等

  • 提供测试用边缘侧 AI 算法例程

  • 宽泛的运行温度范围-20℃~+85℃/-40℃~+85℃

试用活动

试用申请：2026年3月16日-4月6日

名单公布：2026年4月7日-4月8日

👉技术交流群：

👉开发板试用申请：https://docs.qq.com/form/page/DU0RXZUZOdXZSak5h

项目介绍

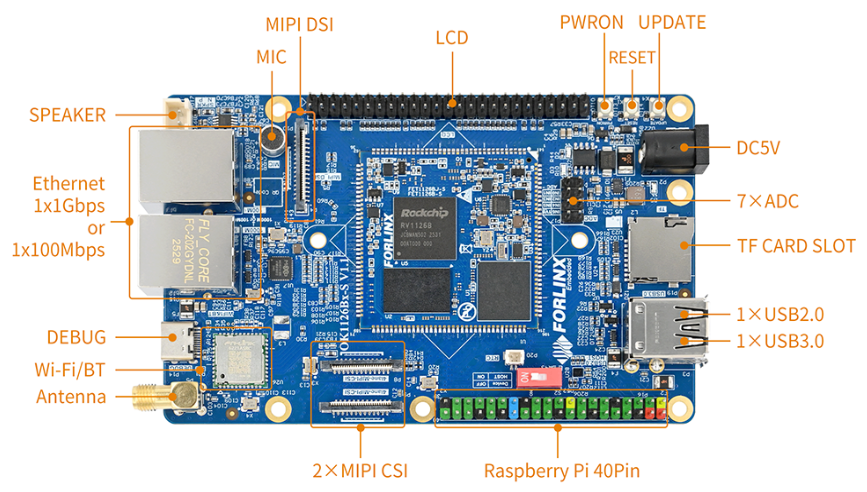

1. 开发板

OK1126B-S开发板基于瑞芯微RV1126B处理器开发设计，集成4个ARM Cortex-A53高性能核心，具备3TOPS@INT8的AI计算能力。开发板尺寸小巧，仅有120mm×75mm，引出了包括网口、2路MIPI-CSI、1路MIPI-DSI、40Pin树莓派GPIO接口(包括UART、SPI、IIC 等多种总线)，可以灵活扩展多种外设和传感器模块。

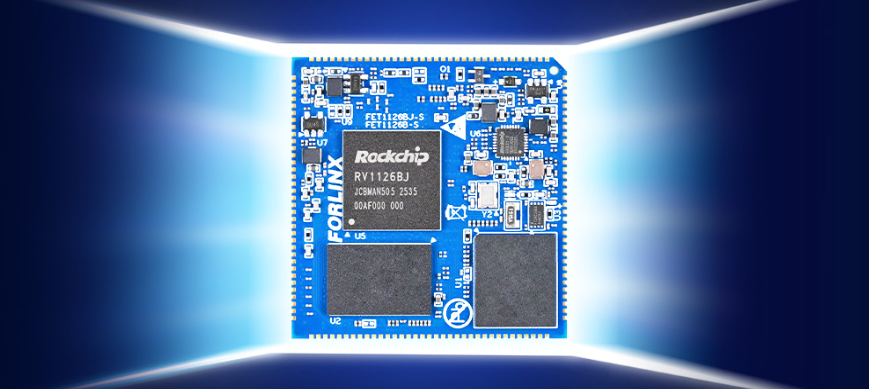

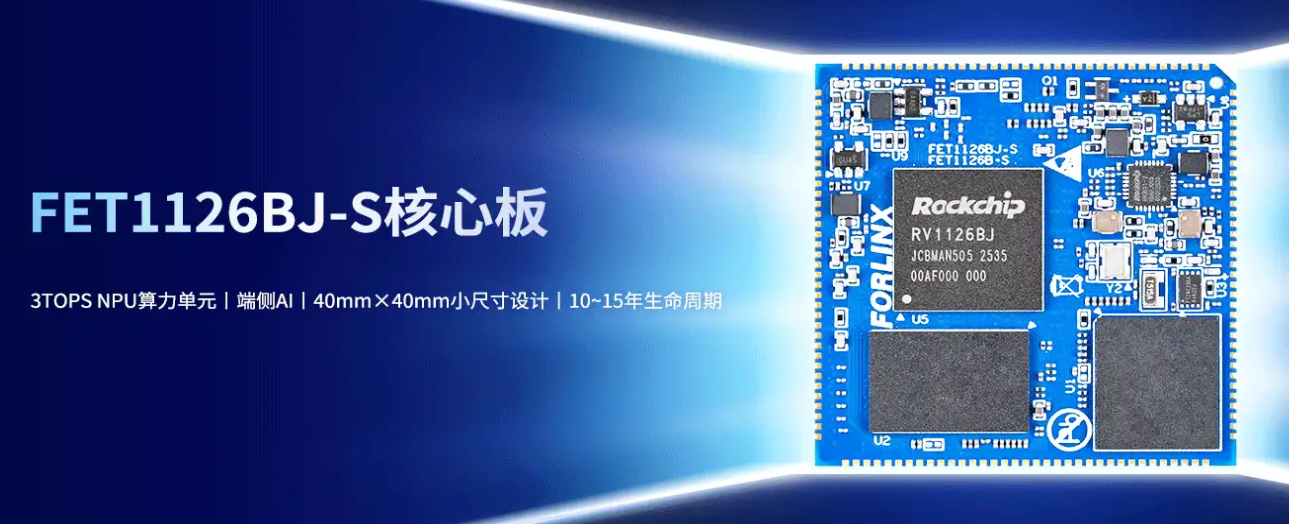

2. 核心板

FET1126B-S/FET1126BJ-S核心板基于Rockchip RV1126B/RV1126BJ处理器开发设计，该处理器是瑞芯微专为端侧及边缘侧AI计算处理而打造的一款低功耗、高性价比国产化应用处理器。处理器集成4个ARM Cortex-A53高性能核心，具备3TOPS@INT8的Al计算能力，并配备多路适用于边缘侧应用的工业接口，满足智慧工业、智慧园区、智慧工地等边缘视频分析与目标识别等AI分析需求。

本产品已通过飞凌嵌入式实验室严苛的工业环境测试，确保品质稳定可靠，且提供10~15年生命周期支持，保障供应长期稳定。

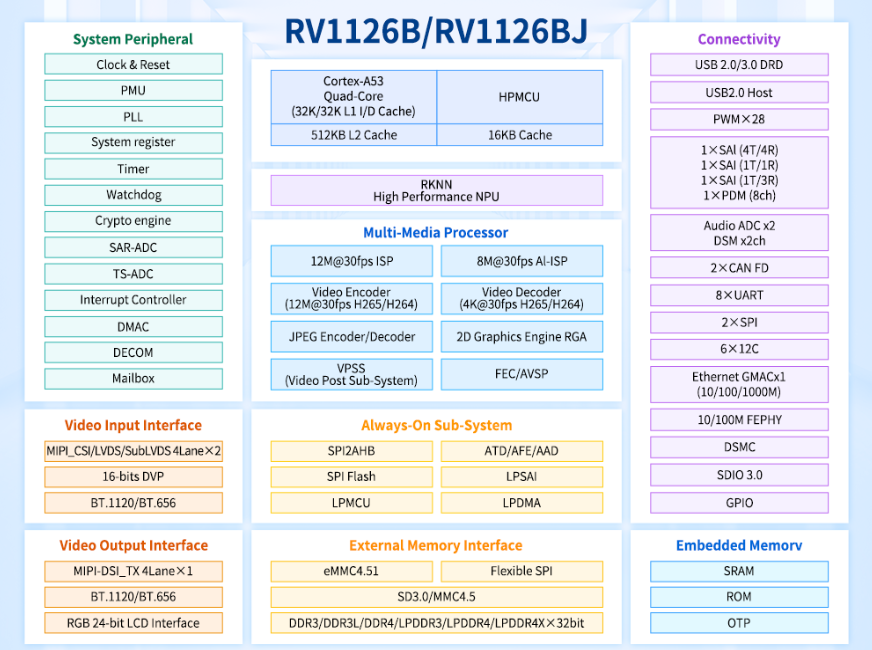

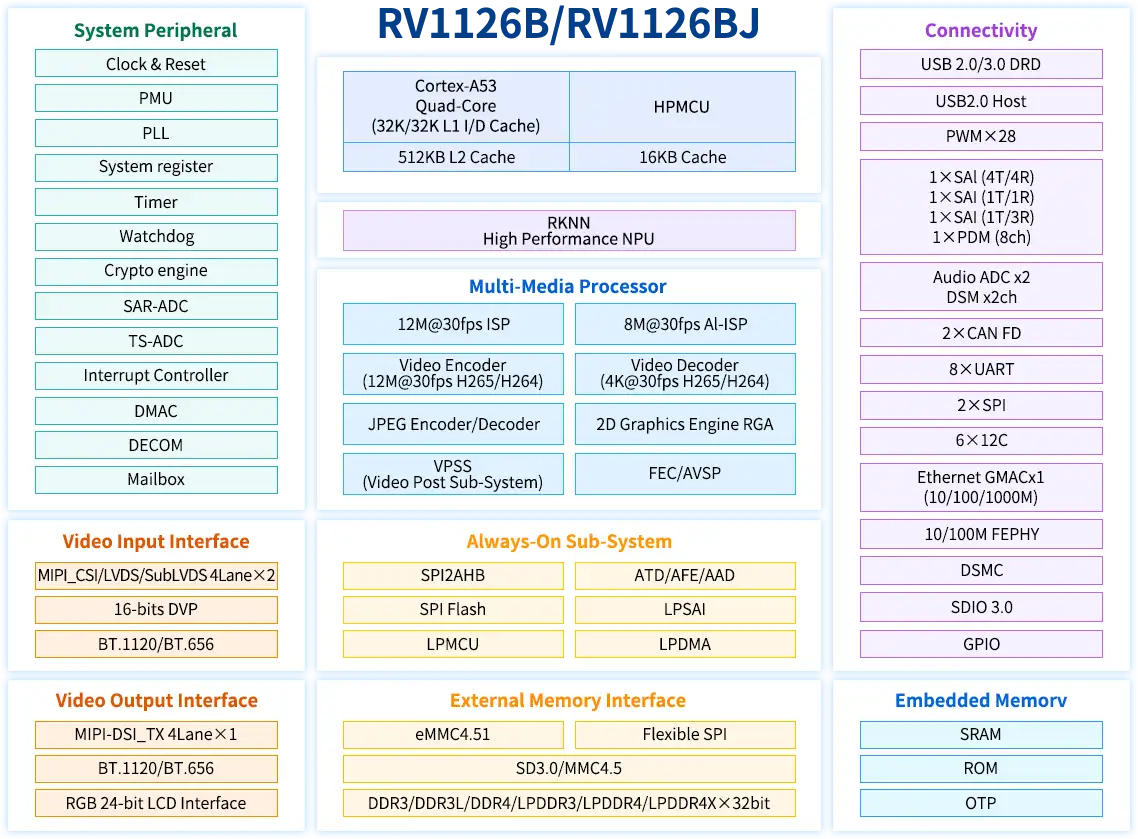

3. 处理器

RV1126B/RV1126BJ处理器具备4个Cortex-A53主核，3TOPSNPU以及功能完善的VPU，并且具备丰富的连接能力，适用于端侧AI与边缘计算场景。

功能参数

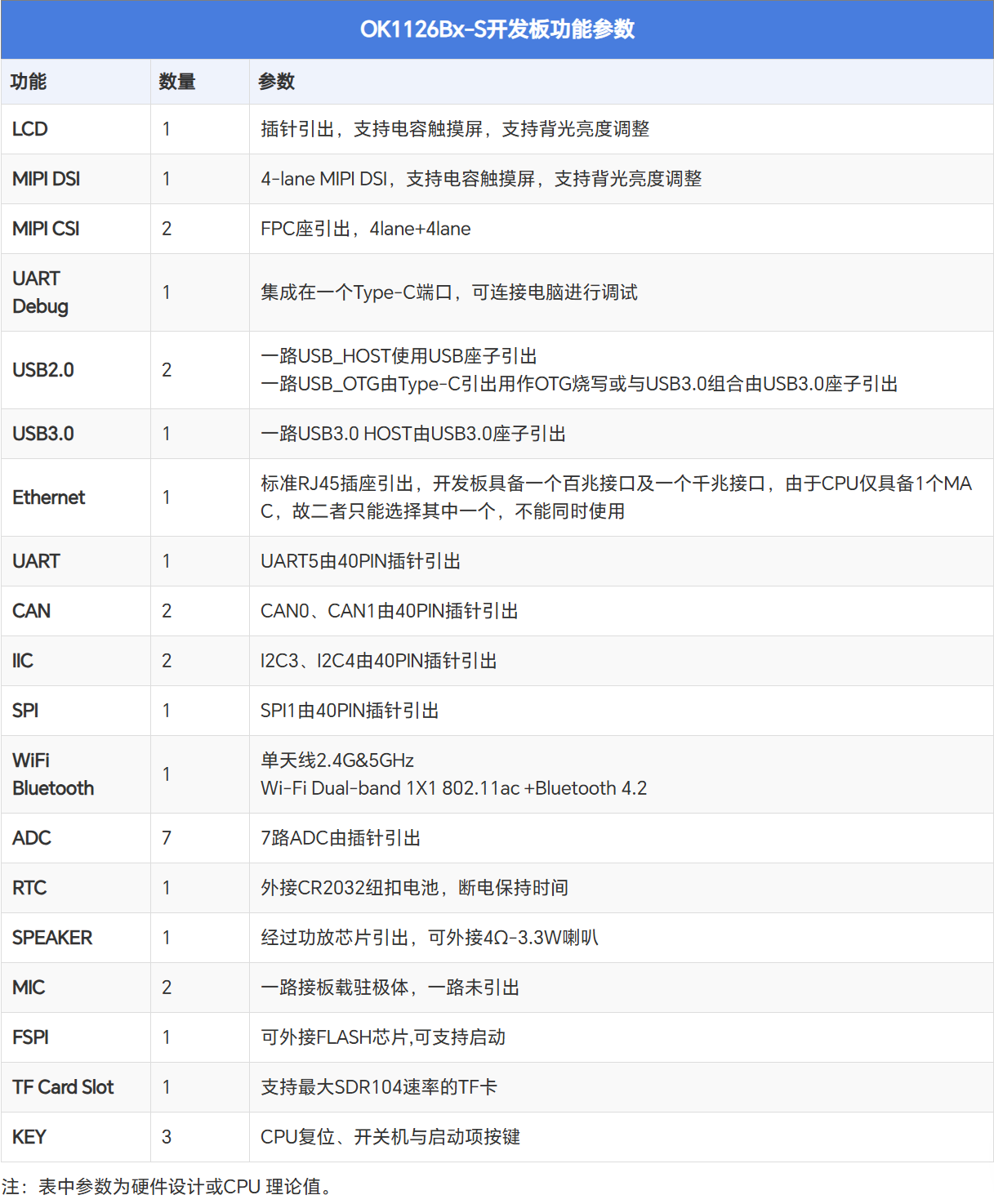

1. 开发板功能参数

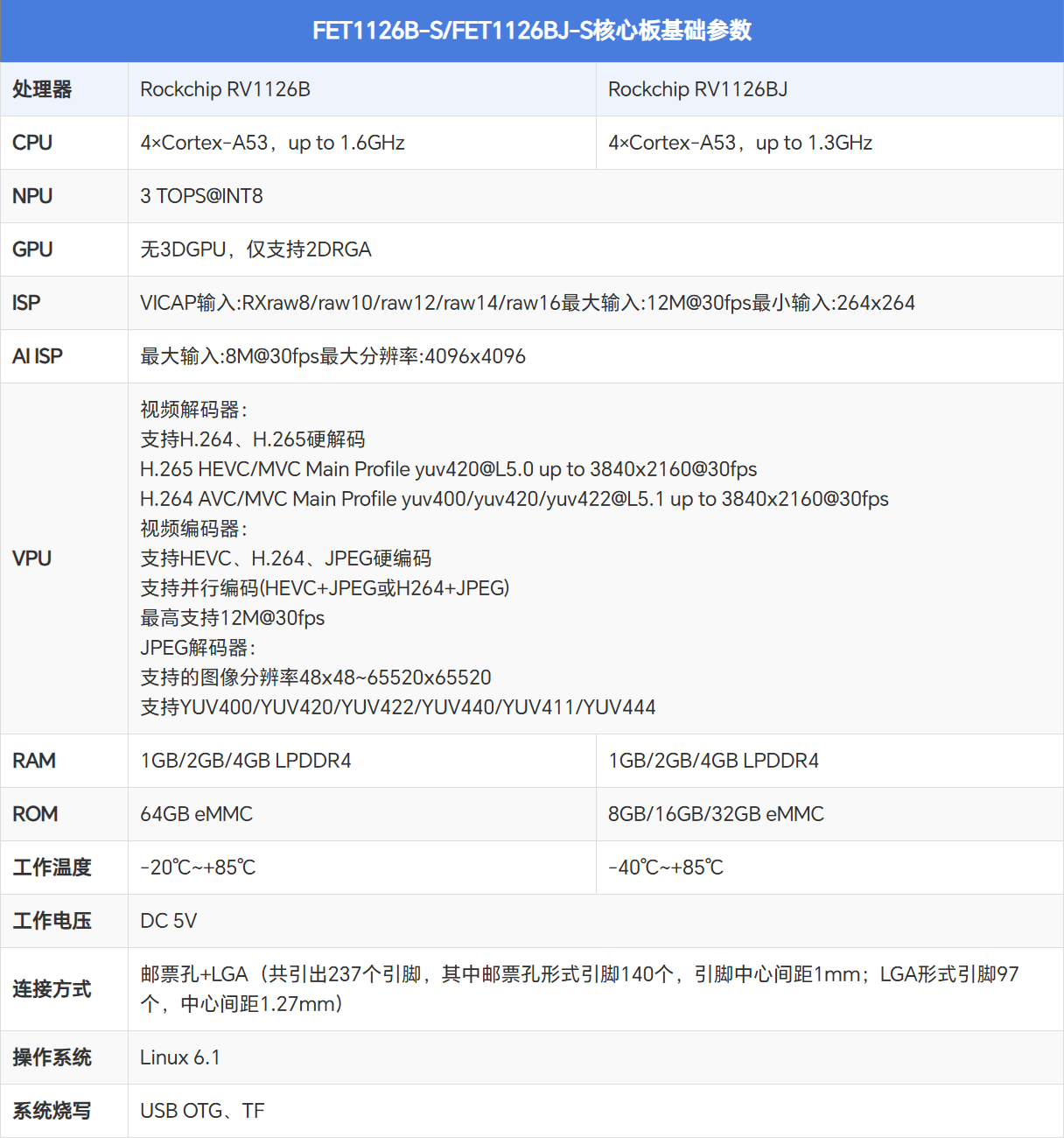

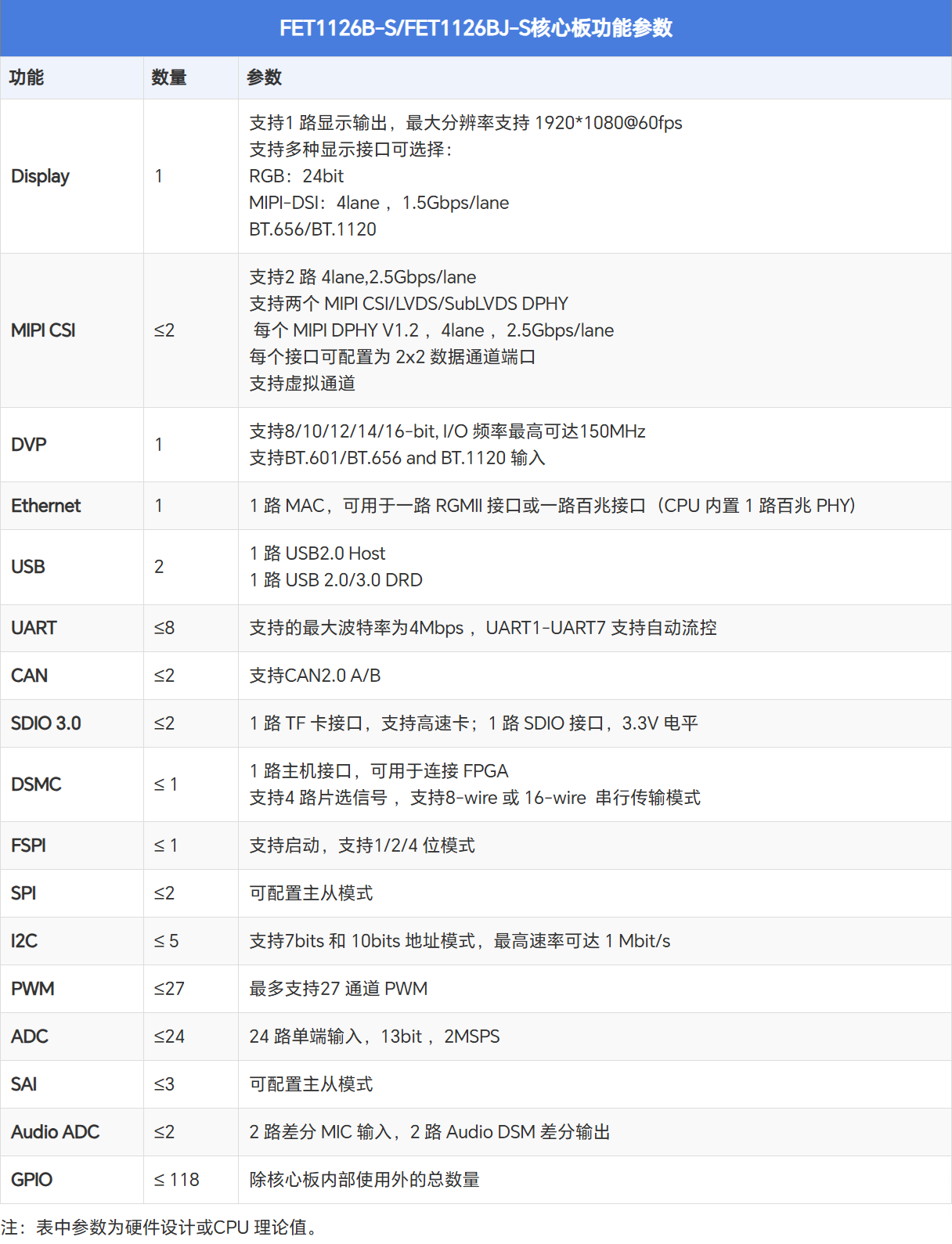

2. 核心版参数

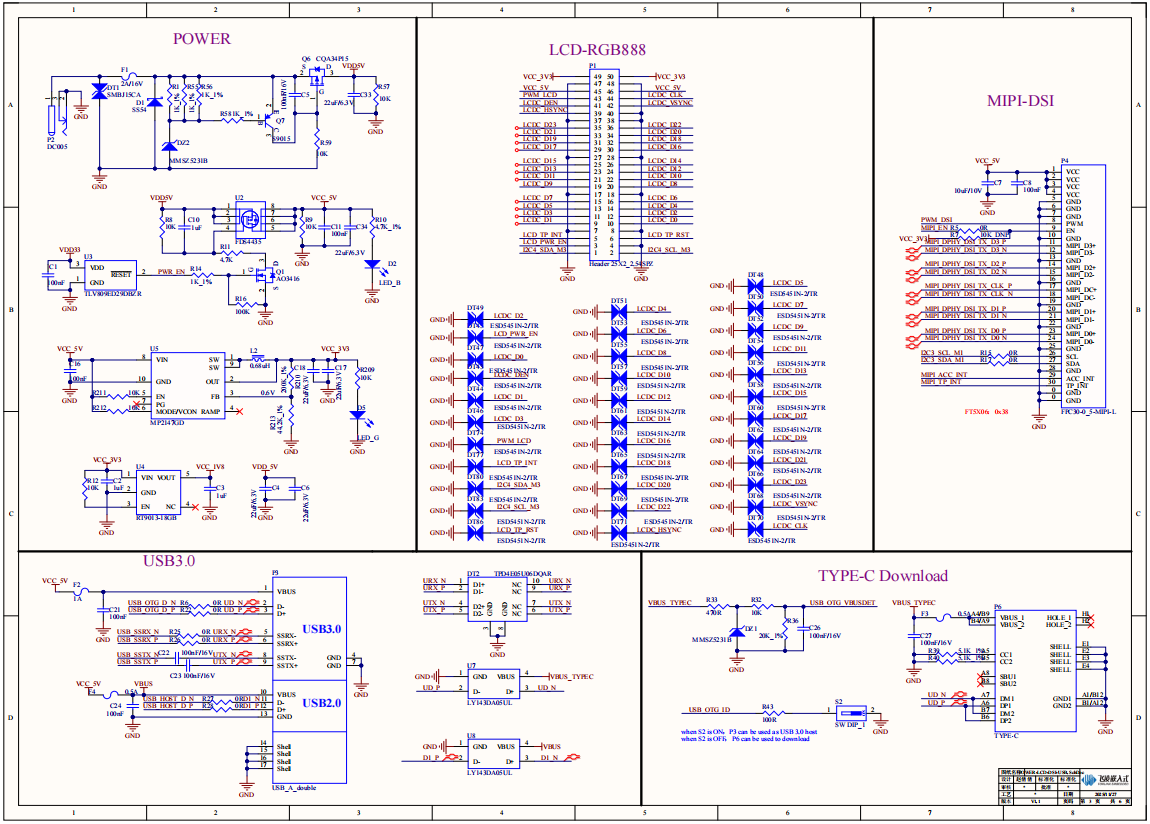

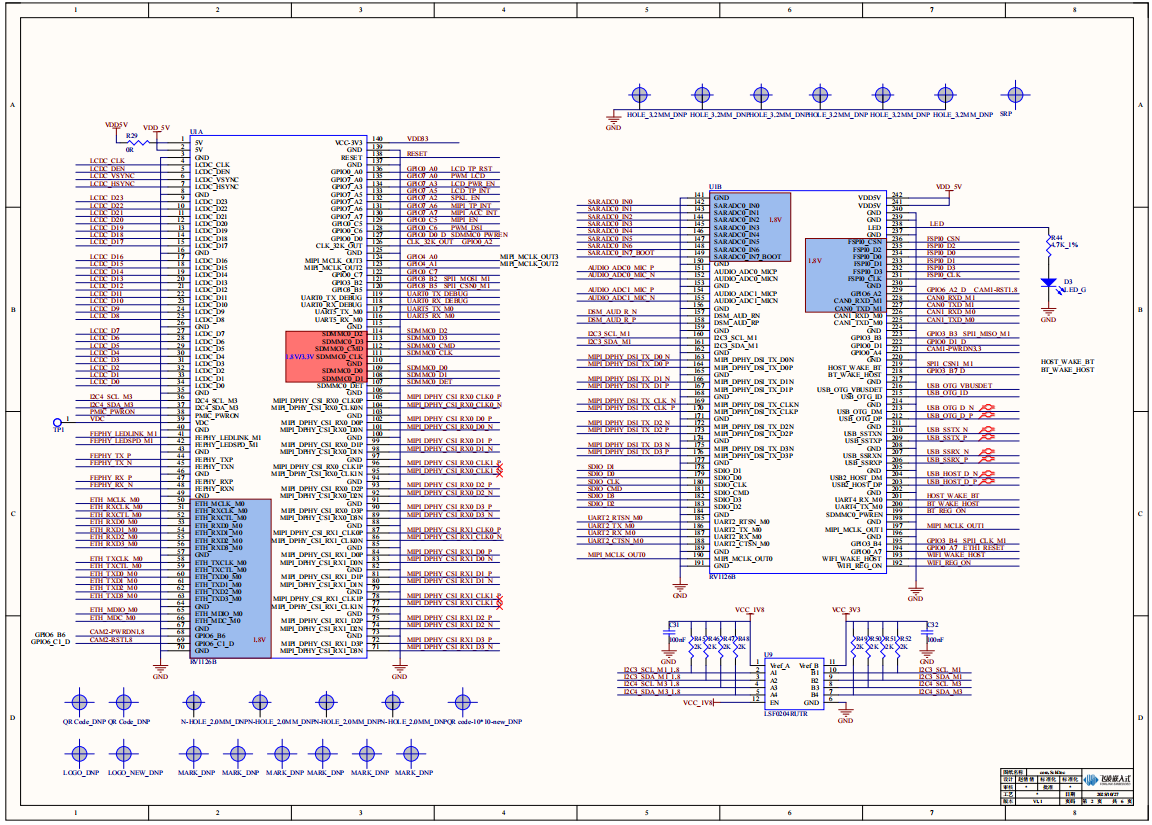

3. 底板开源原理图

本项目底板开源，相关原理图设计可在上面资料处下载：

应用场景

1. AI推理

内置独立NPU，提供高达3TOPS@INT8的AI算力，支持INT8/INT16混合精度运算，可高效运行人脸检测、安全帽识别、烟火告警、区域入侵等典型边缘AI目标识别模型，实现本地实时决策，无需依赖云端。

2. 视觉处理

  • 内置新一代1200万像素ISP(AI-ISP增强版)，支持HDR、3DNR、鱼眼校正、去雾等图像增强算法；

  • 支持双路MIPI-CSI(4-lane each)+DVP/BT.656接口，可同时接入多路摄像头；

  • 视频编码支持H.265/H.264多流并发，满足本地存储与远程传输双重需求，是真正的轻量级AI视频分析核心引擎。

3. 软件生态

搭载Linux6.1操作系统，相较前代RV1126实现显著升级，并提供完整的BSP支持，包括内核源码、文件系统、驱动程序以及RKNN工具链，同时兼容主流深度学习框架的模型转换，如TensorFlow、PyTorch、Caffe和MXNet。

4. 多场景应用

OK1126B-S/OK1126BJ-S开发板尺寸小巧，仅有120mmX75mm，却引出了包括网口、2路MIPICSI、1路MIPIDSI、40Pin树莓派GPI0接口(包括UART、SPI、IIC等多种总线)，可以灵活扩展多种外设和传感器模块，非常适合用于嵌入式视觉、边缘计算、智能物联网 (AloT)以及AI推理等应用场景。
