概览

这是一个逆向工程 Raspberry Pi Pico 板的 KiCad 项目，包括标准 Pico H 和 WiFi 版本 Pico WH。该项目的主要目标有两个：

• USB-C 升级：虽然所有 Pico 板都是在 2021 年或之后发布的，但它们都使用 Micro-USB。最初的目标是更新这些板以支持 USB-C，使它们更符合现代标准。

• 设计文件的可访问性：在此过程中，我发现原始电路板设计是在 Cadence Allegro 中创建的，这种格式由于其加密的文件结构和所需的昂贵软件而不太容易访问。该项目不仅增加了 USB-C 支持，还旨在使设计文件尽可能免费和开放。

以下主要介绍 Pico 2 的设计。

图1. 原始的 Raspberry Pi Pico 2(Micro USB)

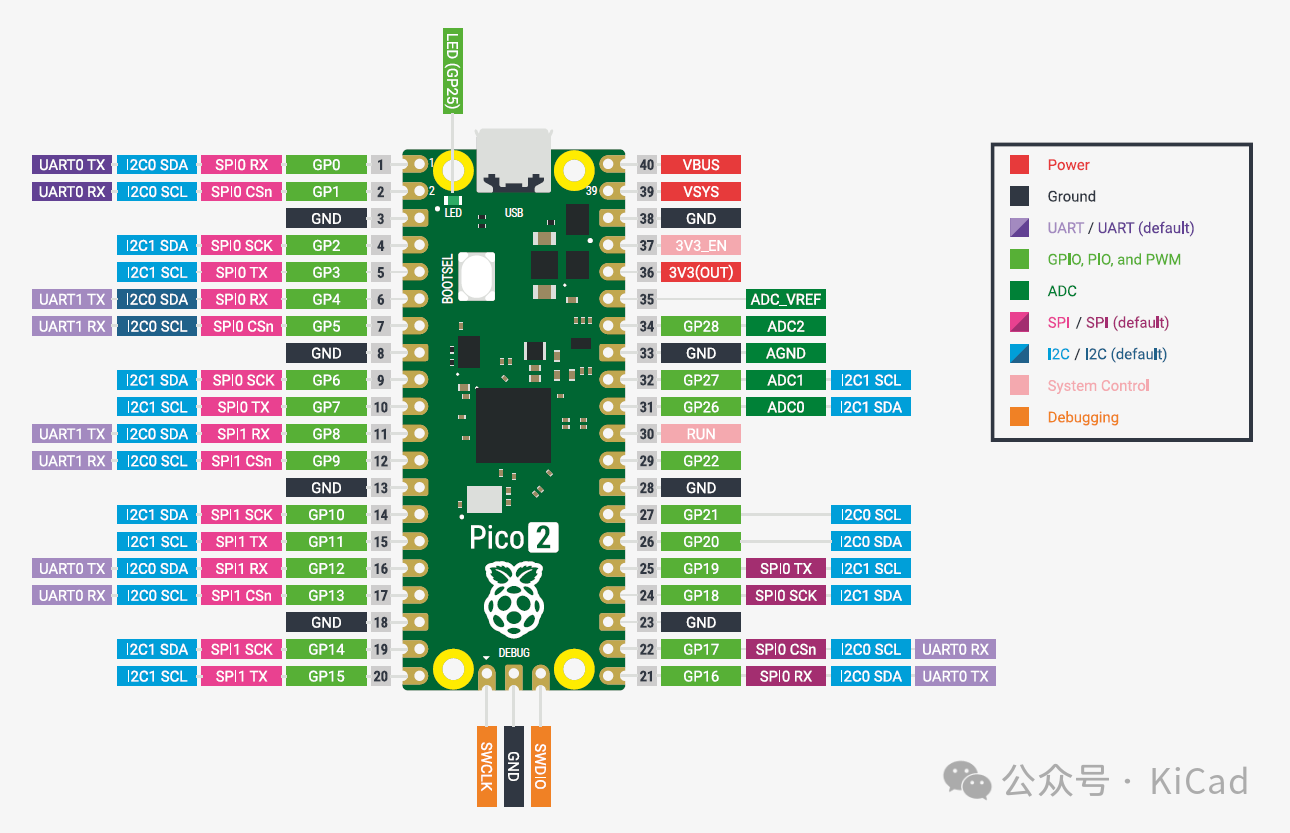

图2. Raspberry Pi Pico 2 引脚

设计过程

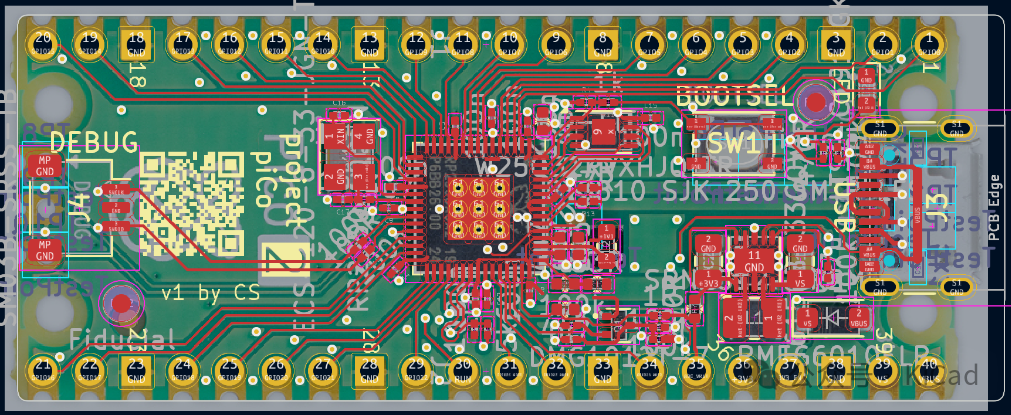

Kicad 允许在布线时放置参考图片（在 “放置”>“添加参考图片 ”中找到），因此我将扫描图像按比例放入项目中，并根据照片进行布线。这意味着我的电路板与出厂时的电路板并不完全是 1:1，但在没有官方设计文件的情况下，这是目前能做到的最好的办法。下图是这种 Layout 的一个示例。

更多关于如何使用图片逆向工程的方法可以参考：KiCad 逆向工程（抄板）攻略（二）：使用透明的图片。

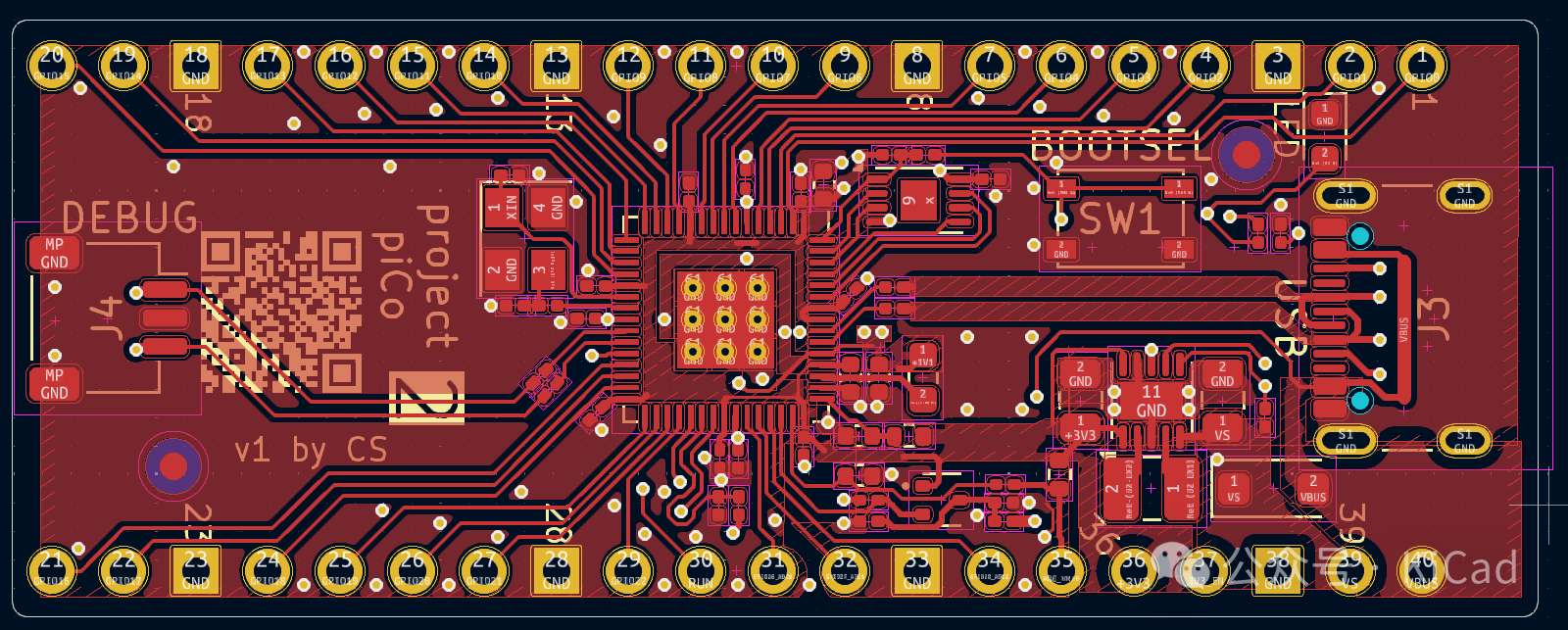

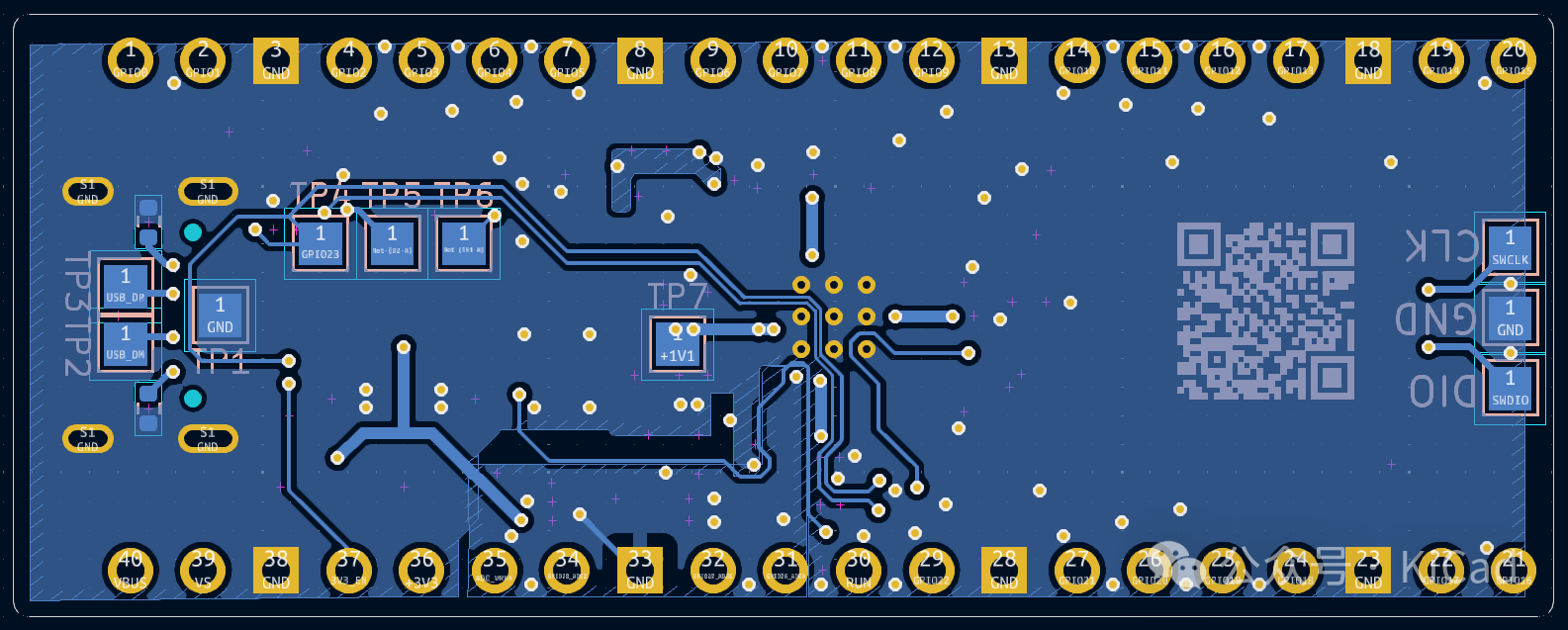

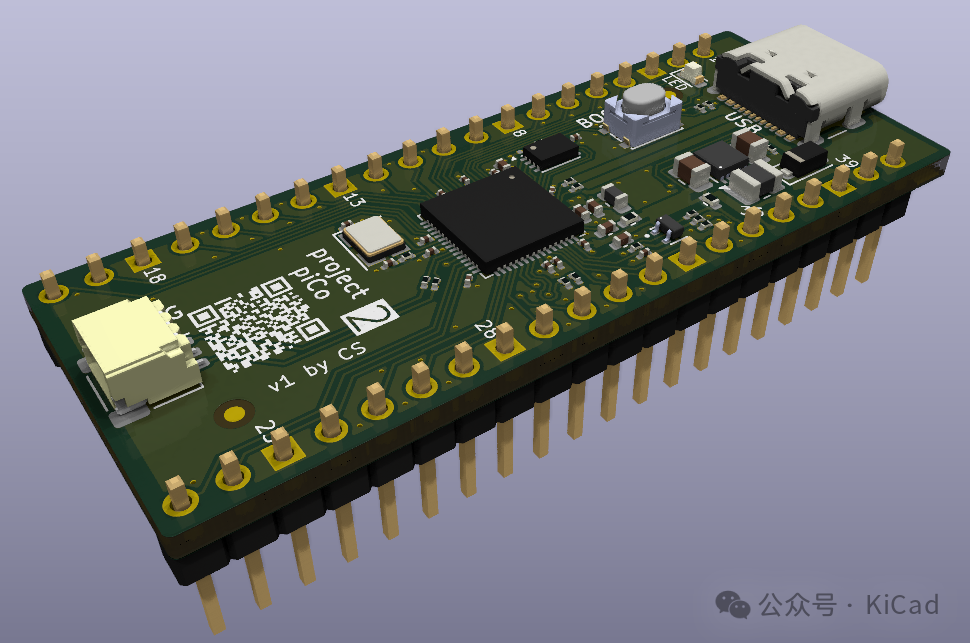

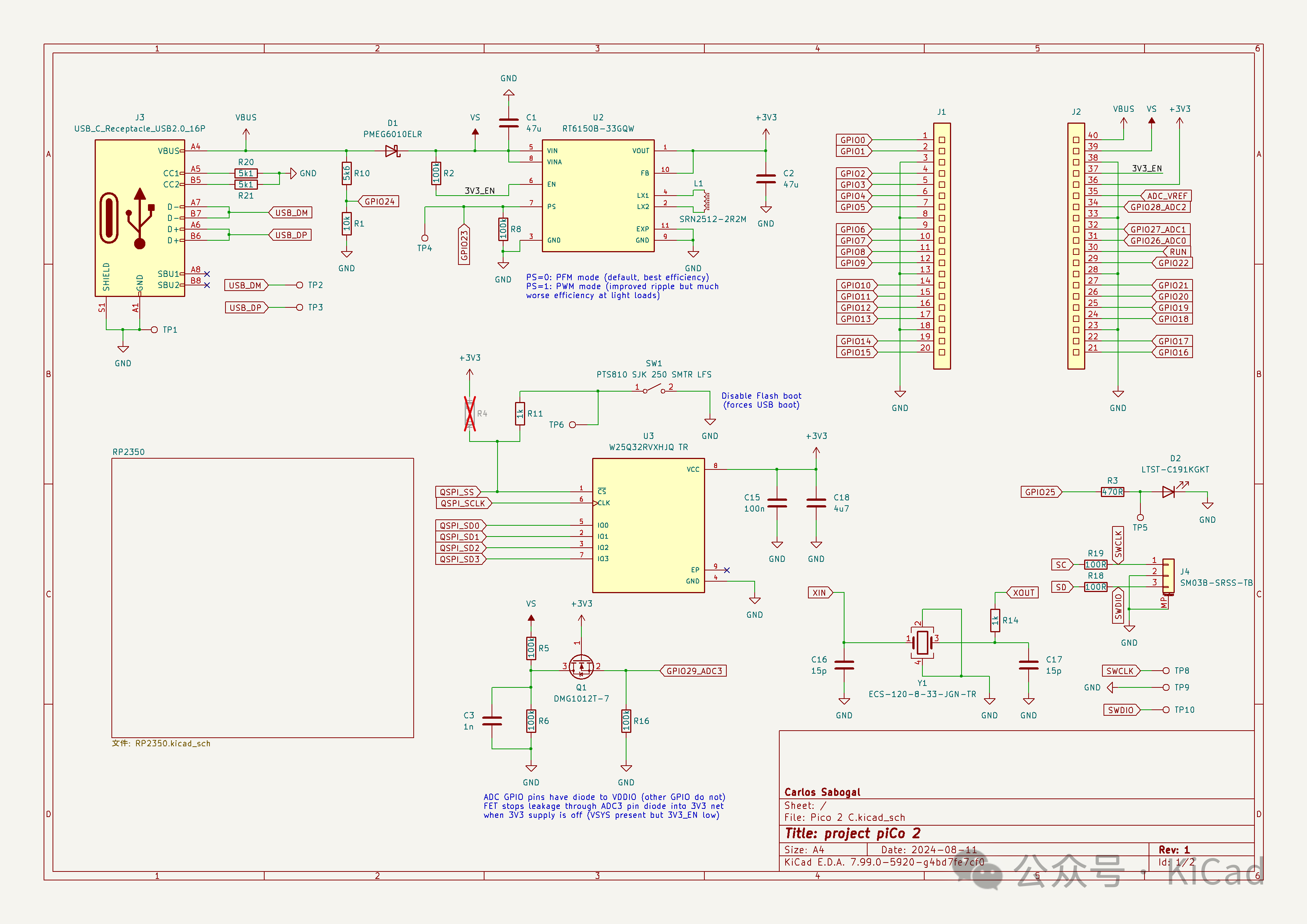

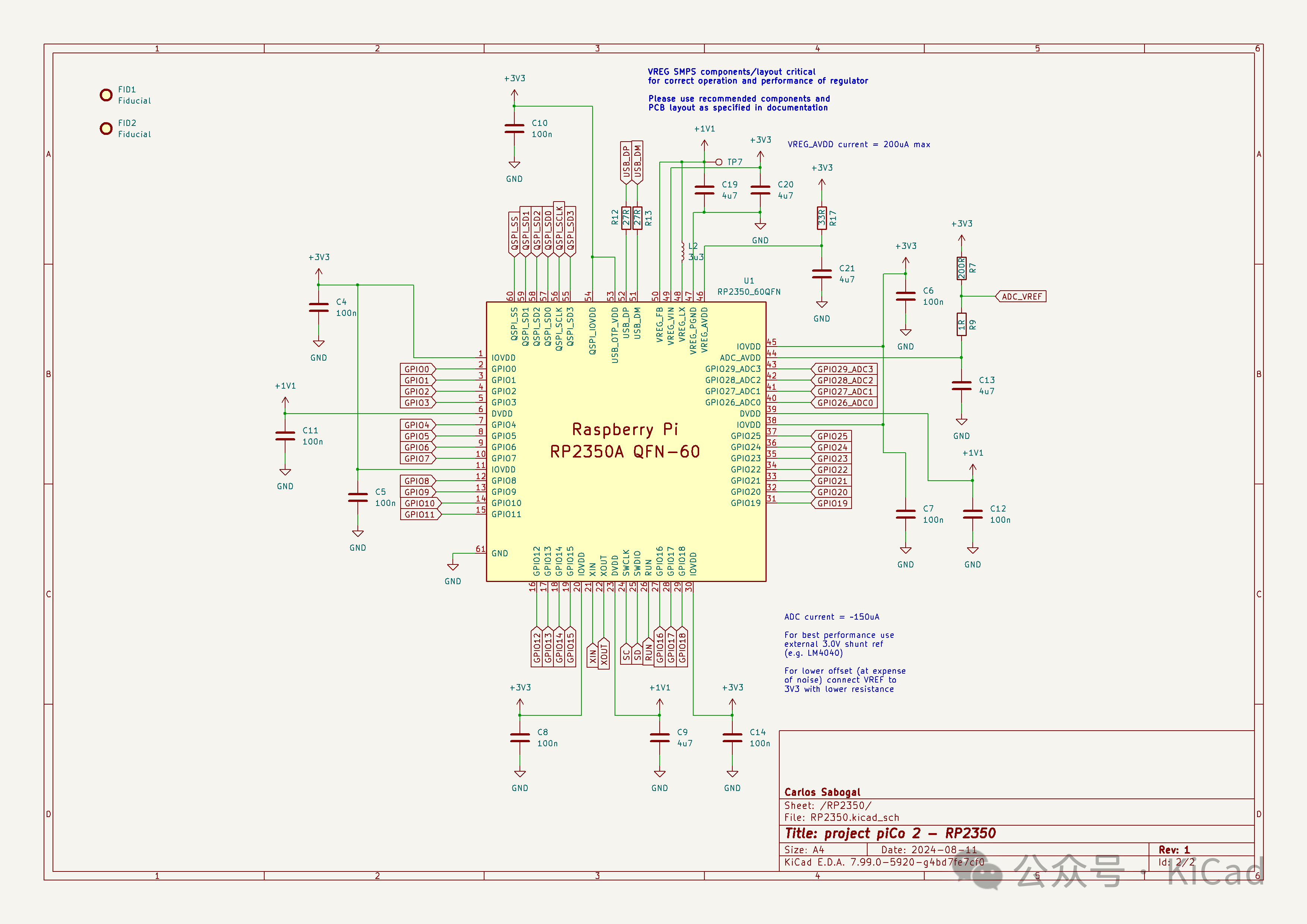

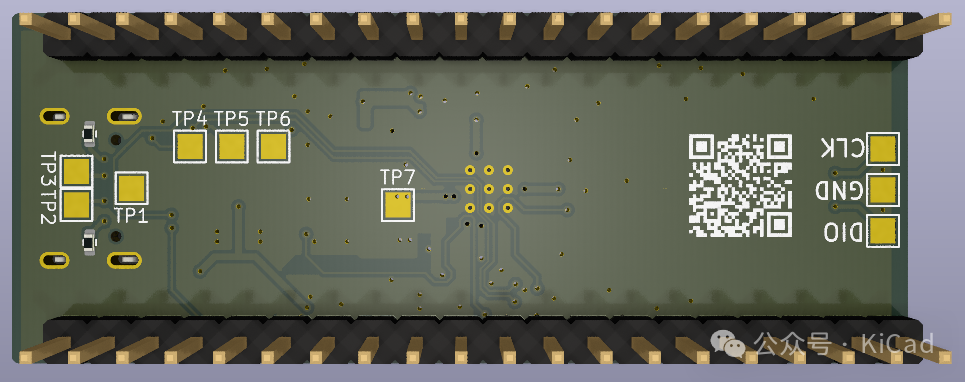

原理图 & PCB

License

WTFPL License

仓库 & 下载

可以在Github中获取开源仓库：

https://github.com/sabogalc/project-piCo
