基于 LattePanda-Mu 的 nvme 载板

“ 一个为 LattePanda Mu 设计的 mini-ITX NVMe 载板项，包含六个M.2 和两个PCIe端口，可以用作 NAS。 ”

项目简介

作者原本计划在年底前做一块主板，通过 Unraid 运行一个私有的 Nextcloud 实例。但在尝试设计时，了解到了 LattePanda Mu 的活动，申请并被接受了。

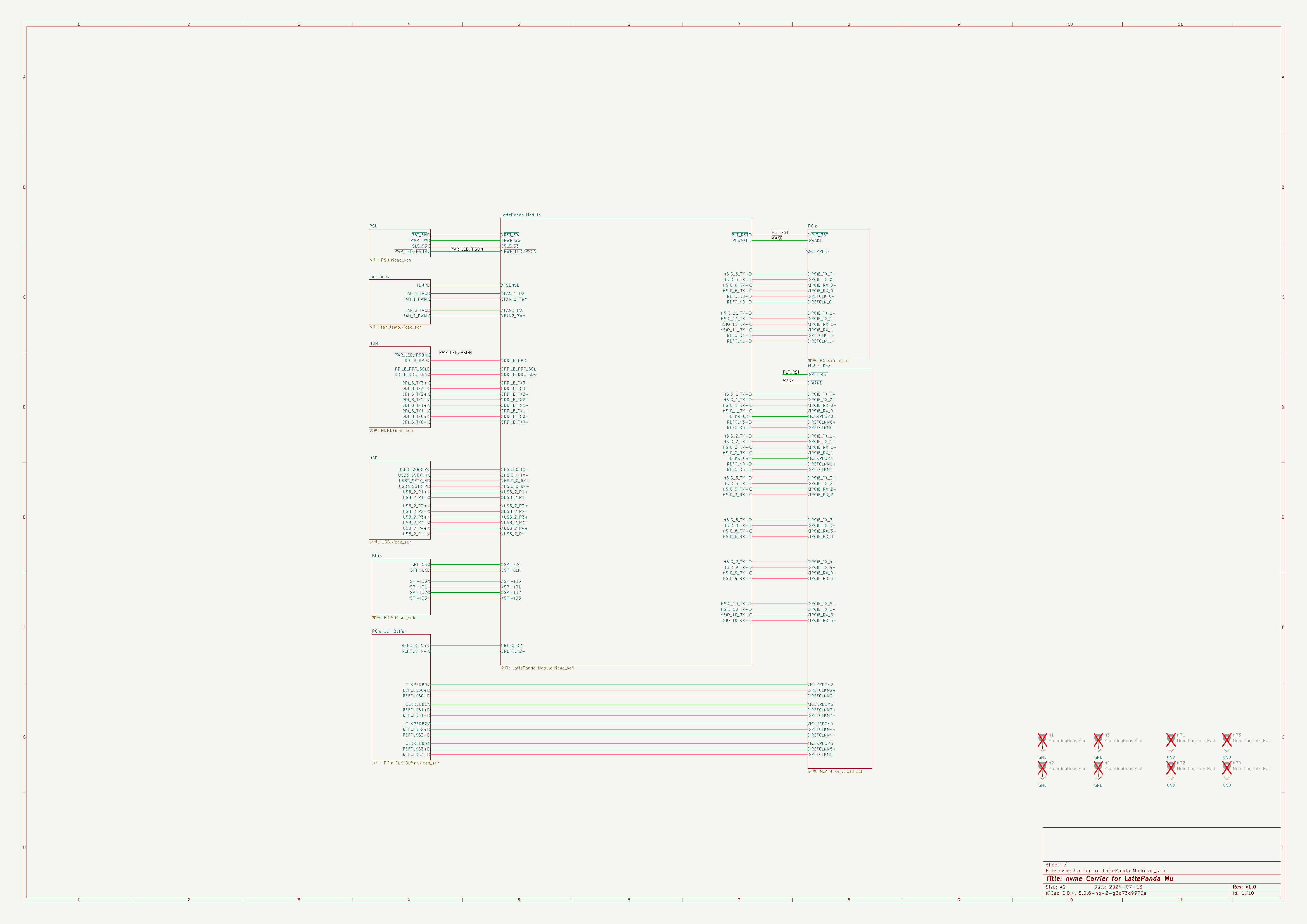

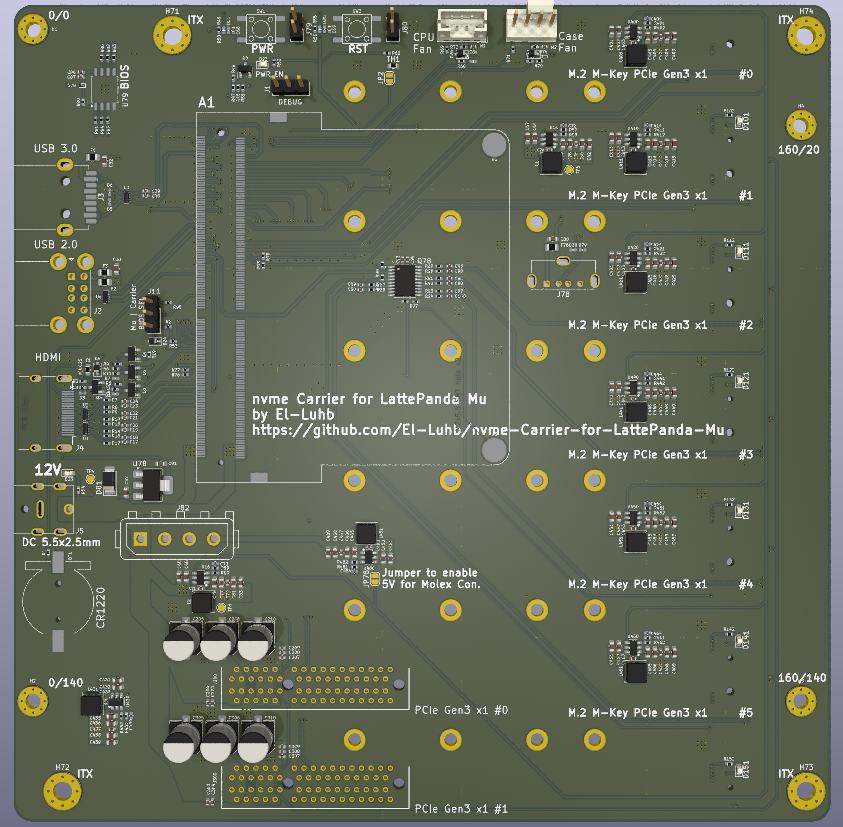

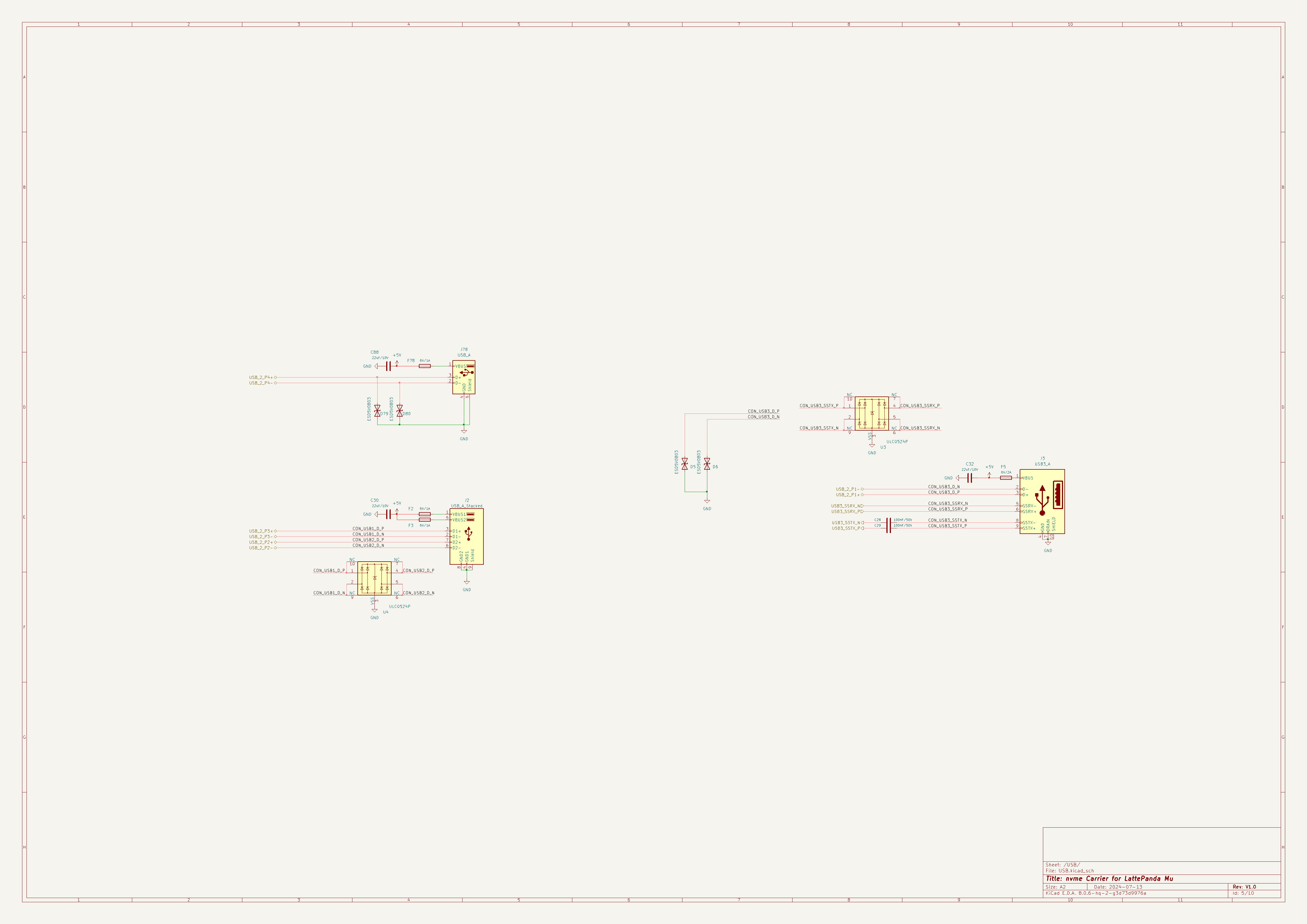

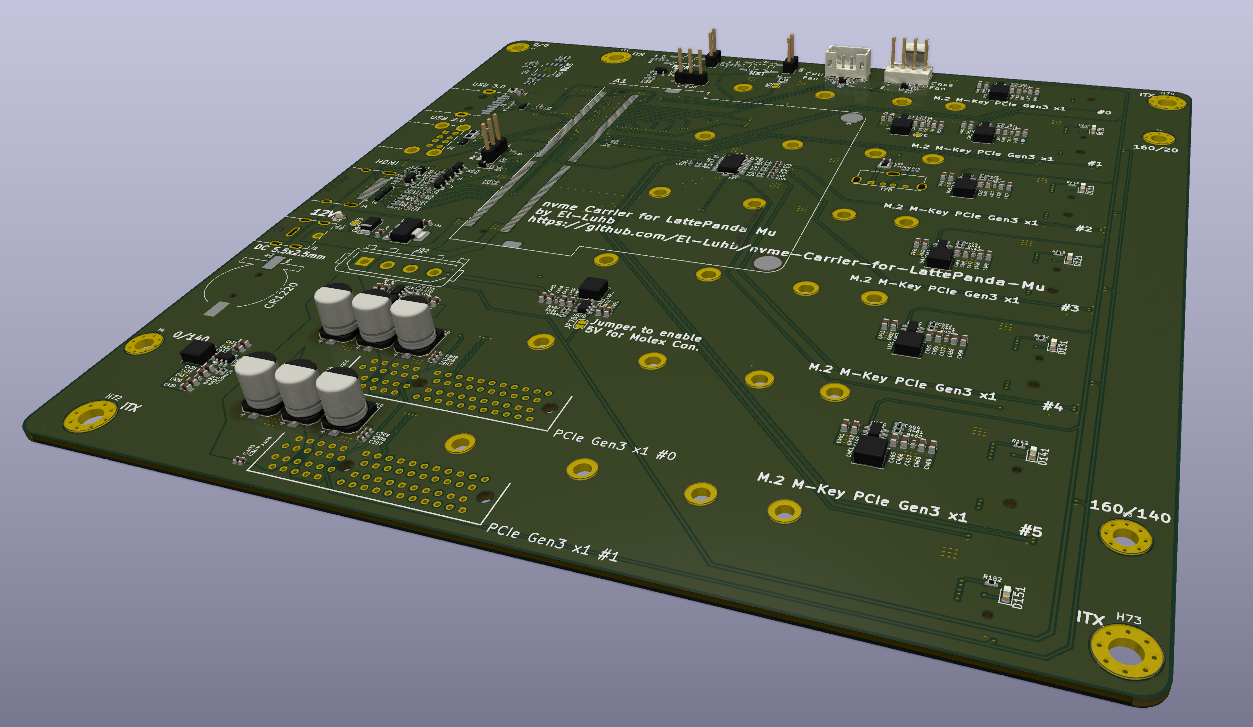

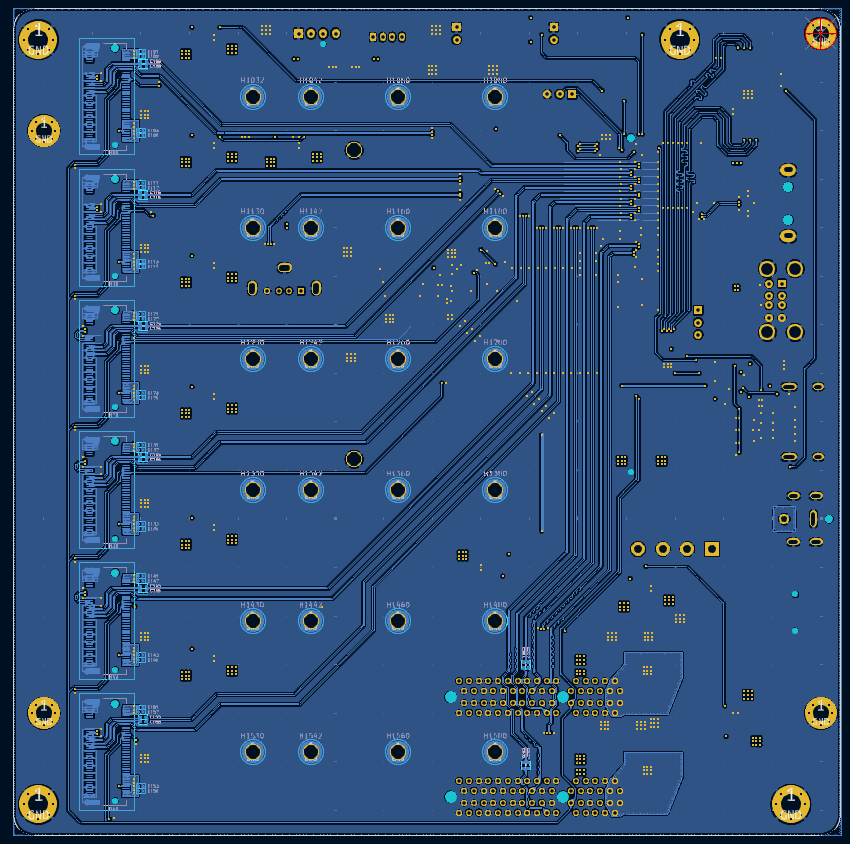

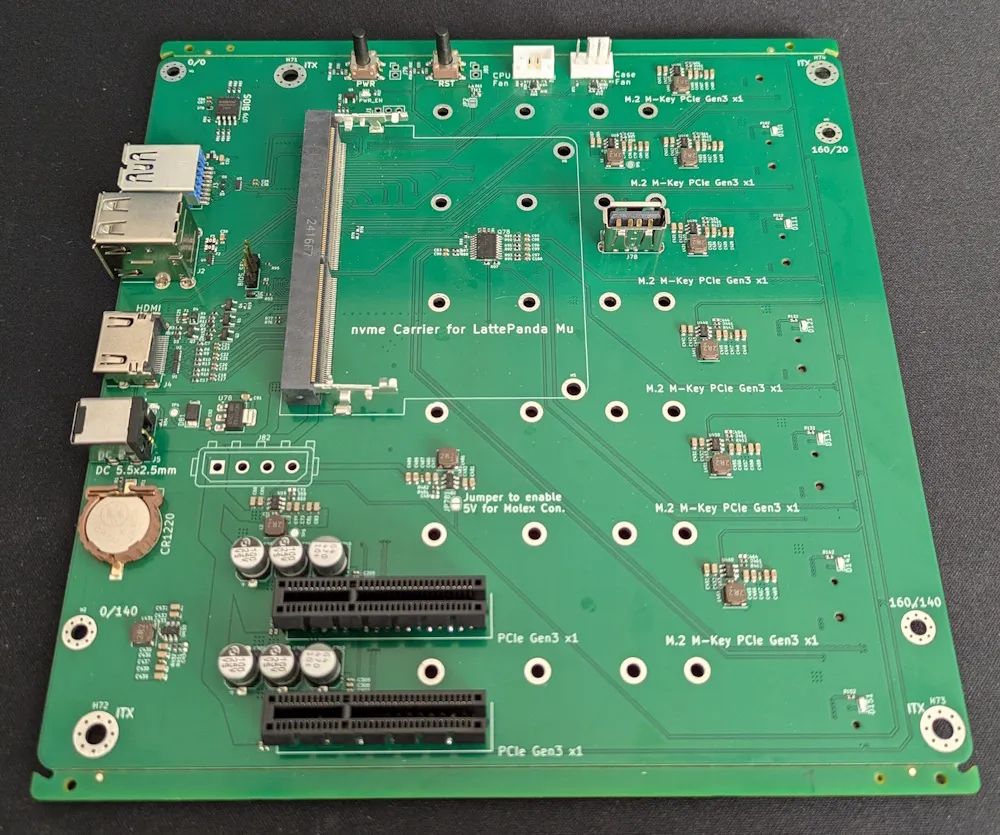

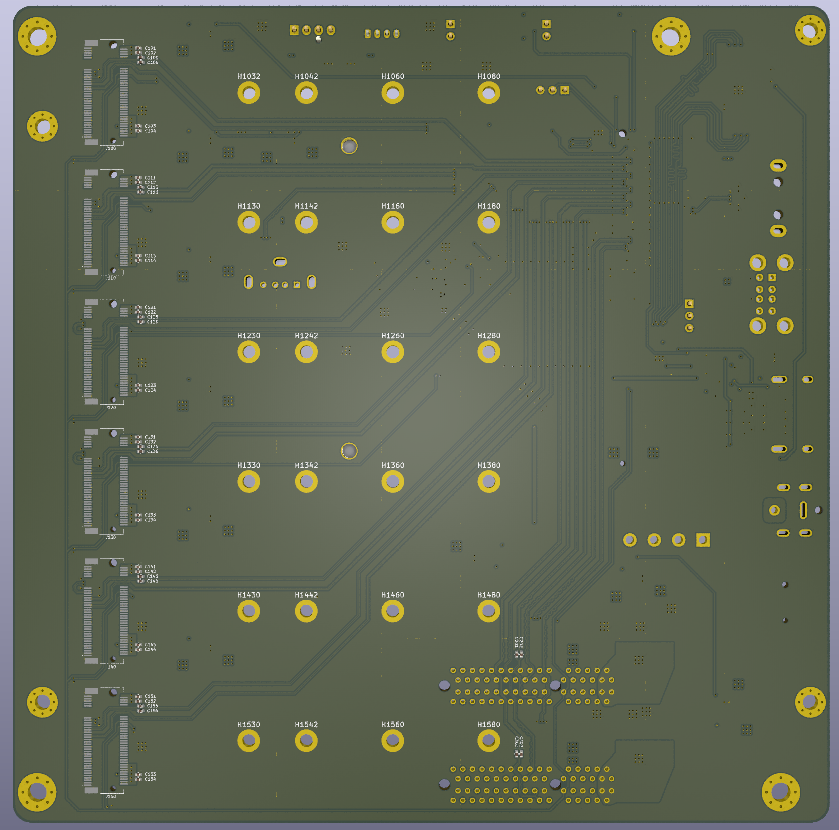

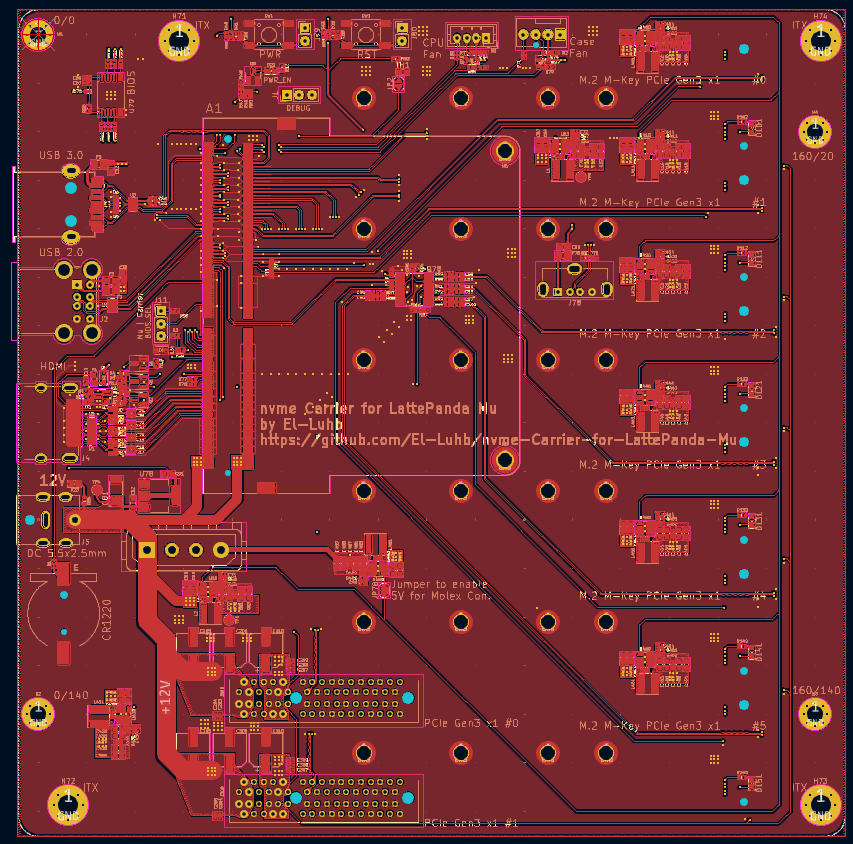

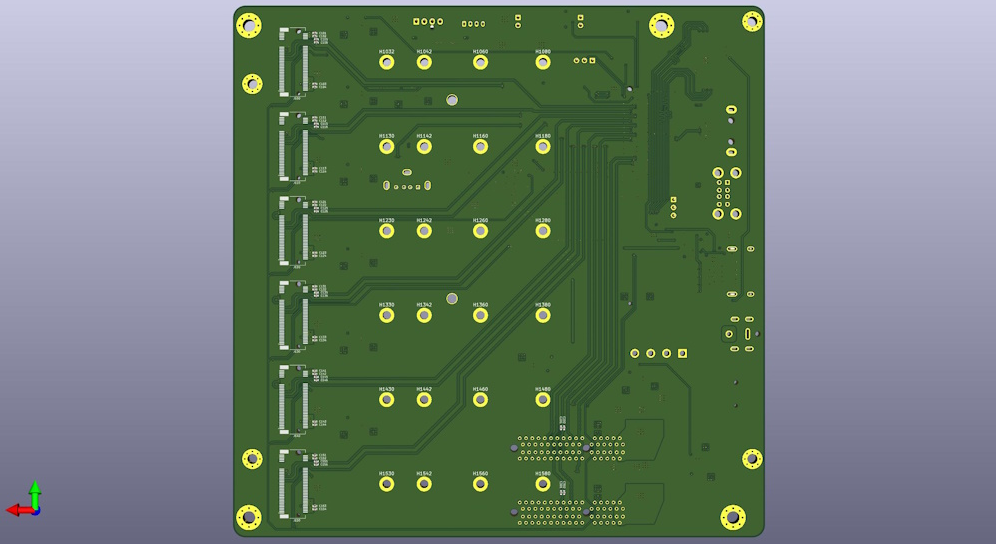

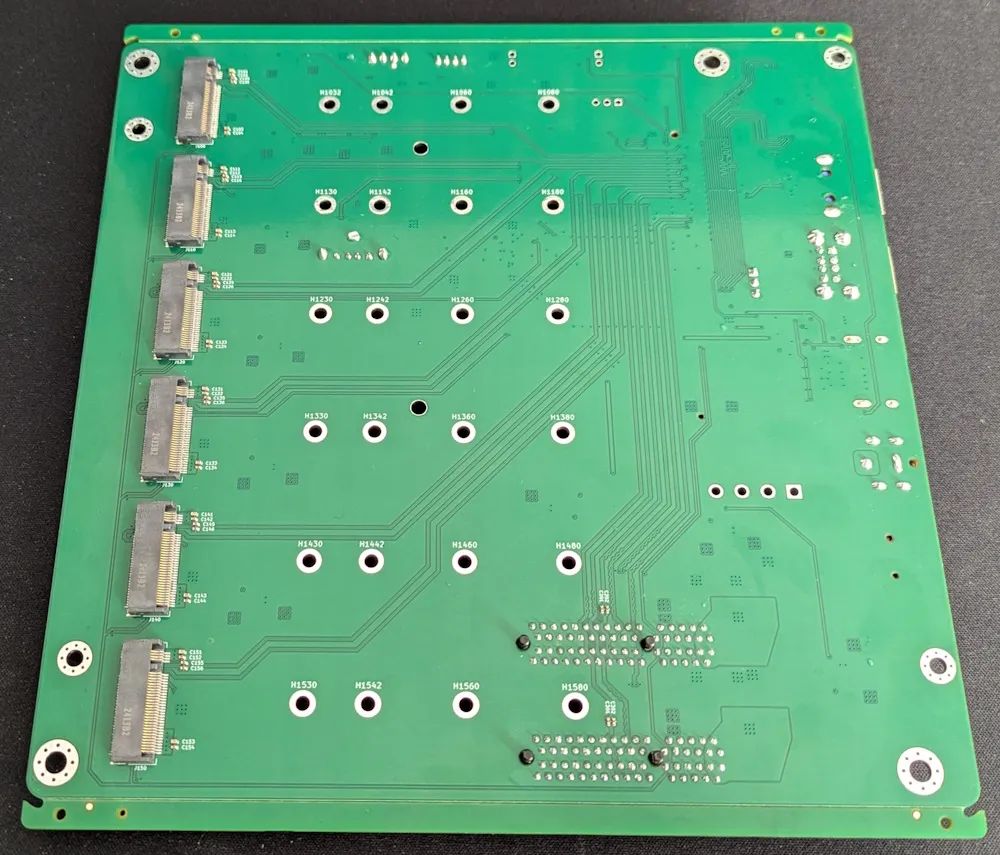

项目目标是开发一个双层主板，具有六个 M.2 接口和两个PCIe接口。但目前，这个设计已经变成了一个四层主板。不过如果可能的话，作者之后会提供双层主板的设计。

功能特性

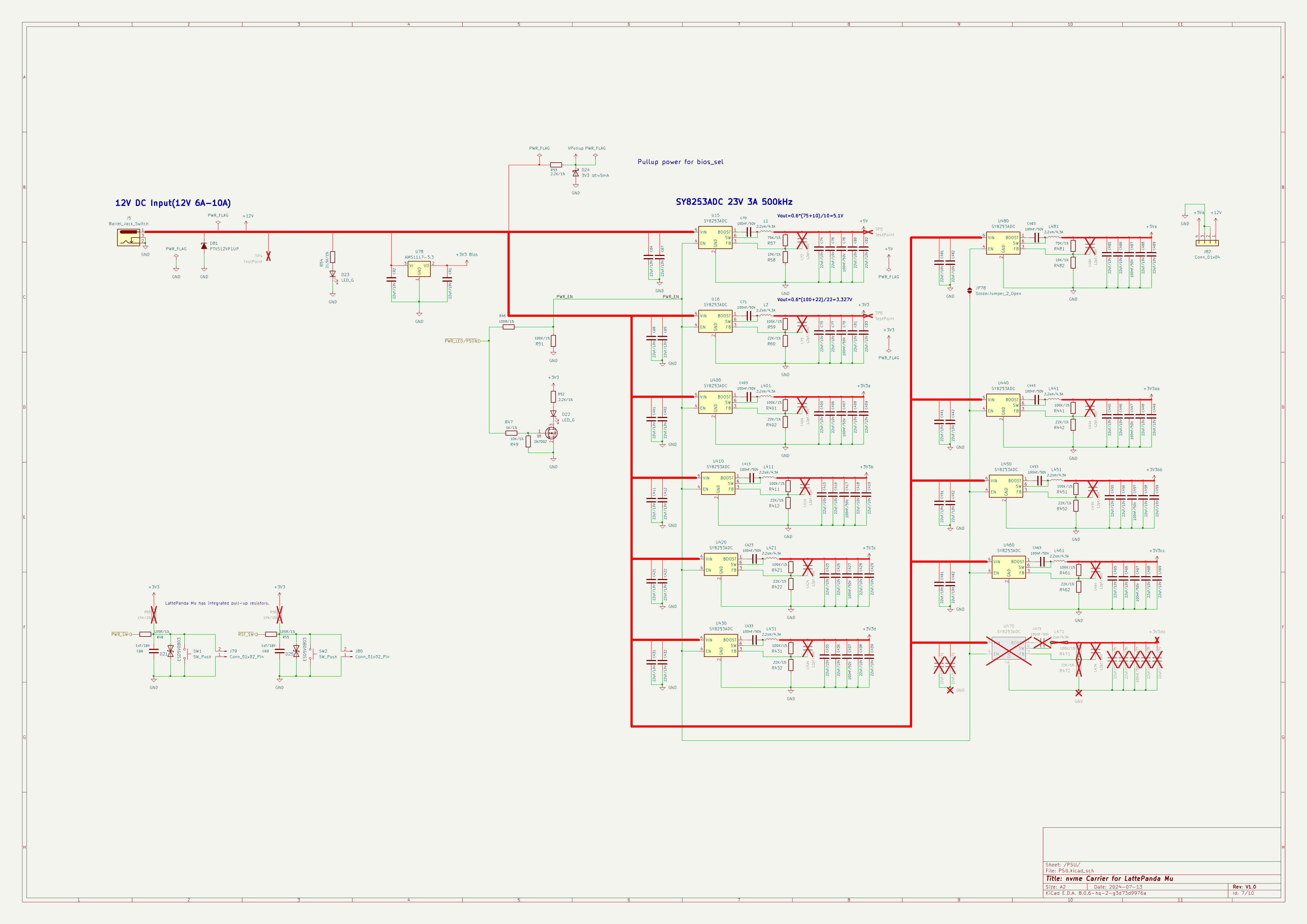

电源输入

* DC 5.5x2.5mm：12V（最大 10A）

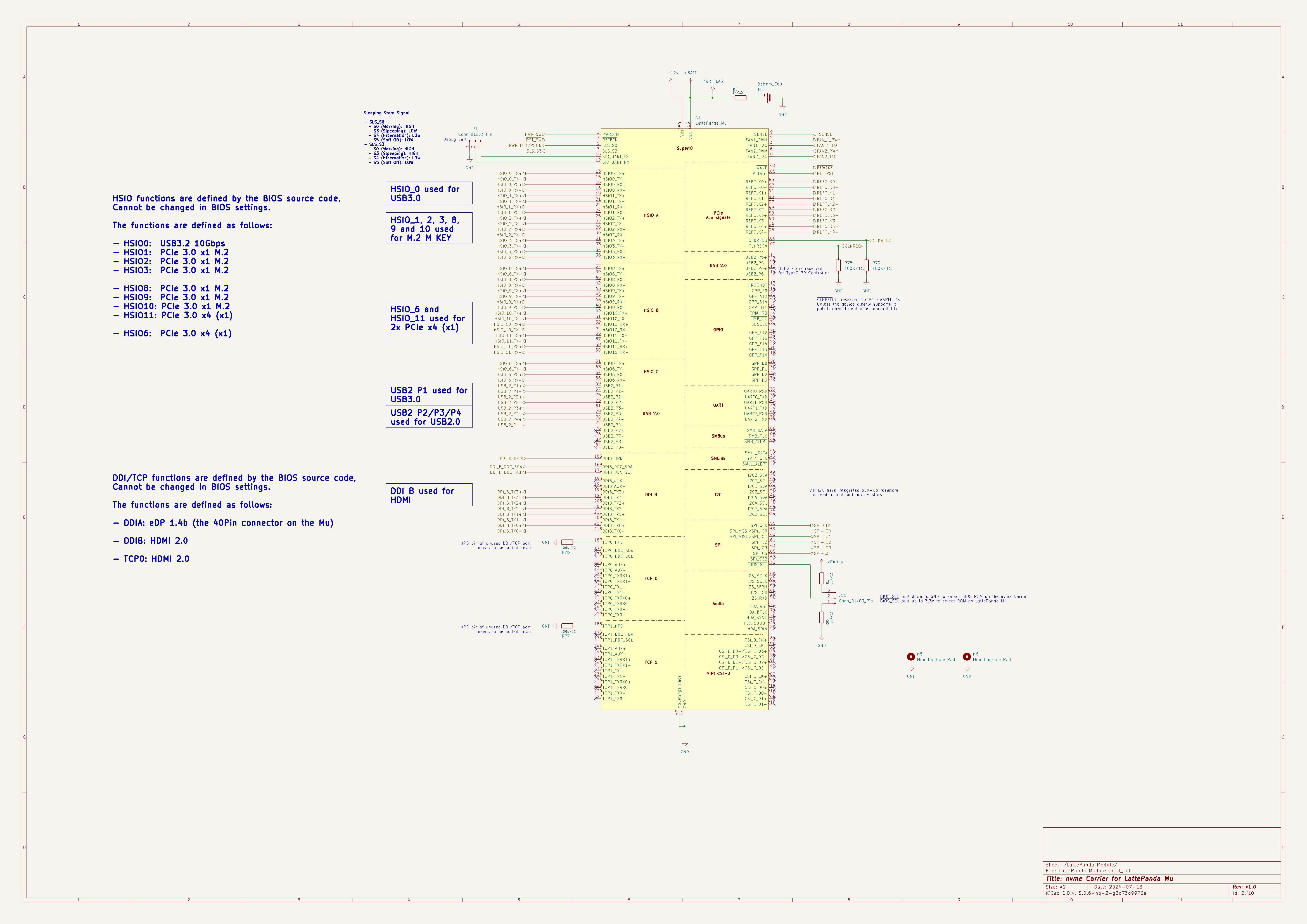

内部接口

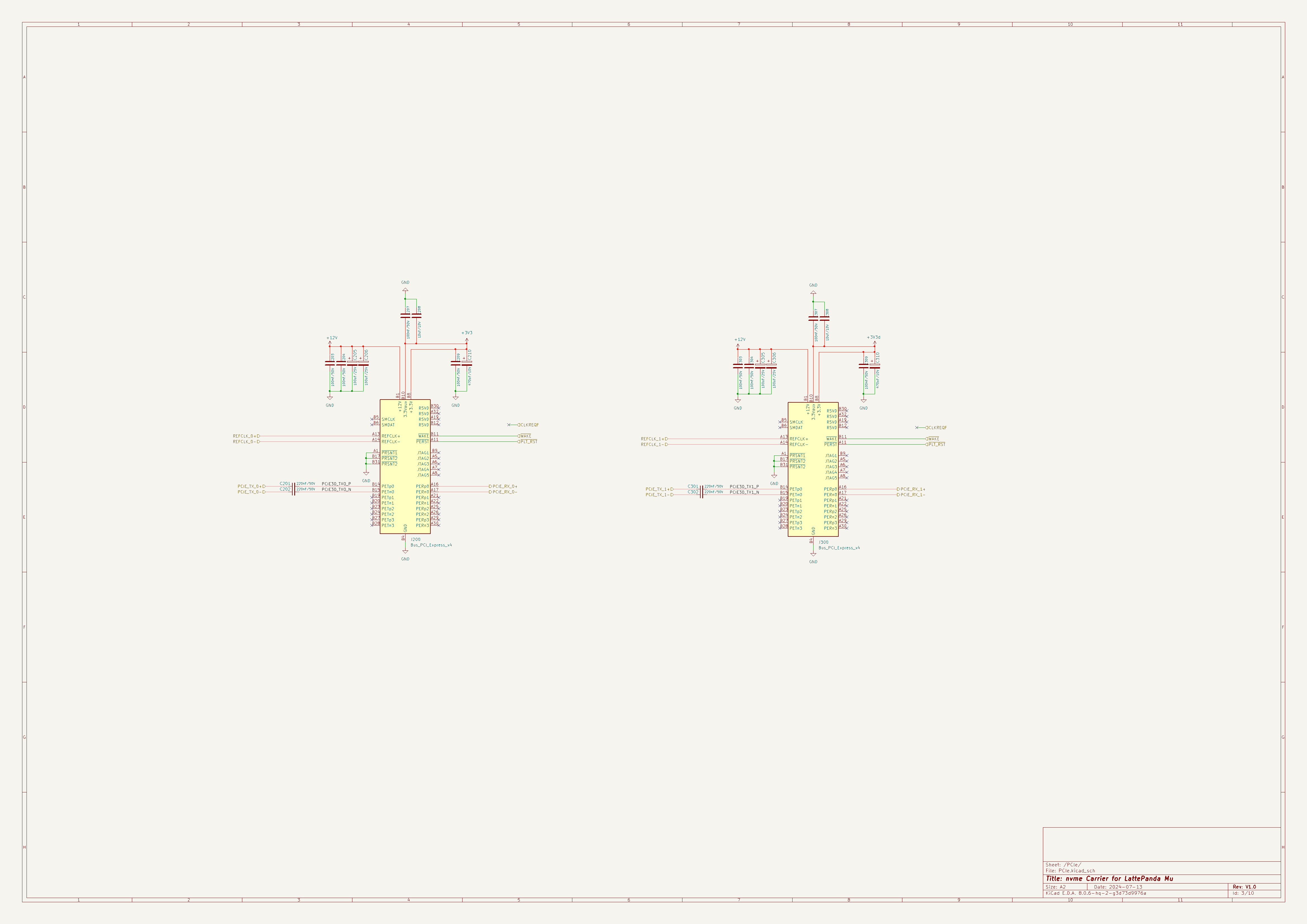

* 2 个 PCIe 3.0 x4（x1 电气）插槽

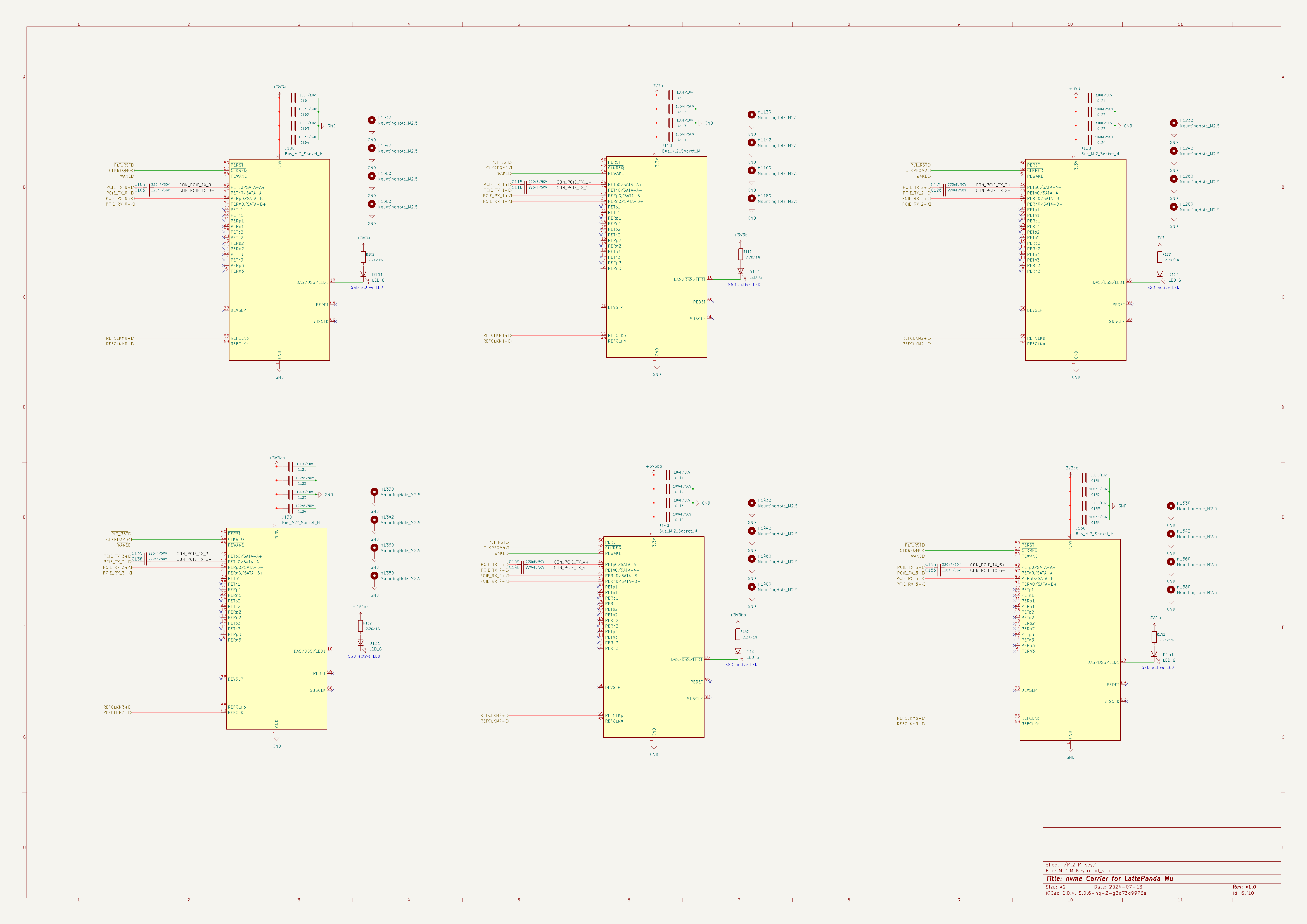

* 6 个 M.2 M Key，最高 2280（PCIe 3.0 x1）

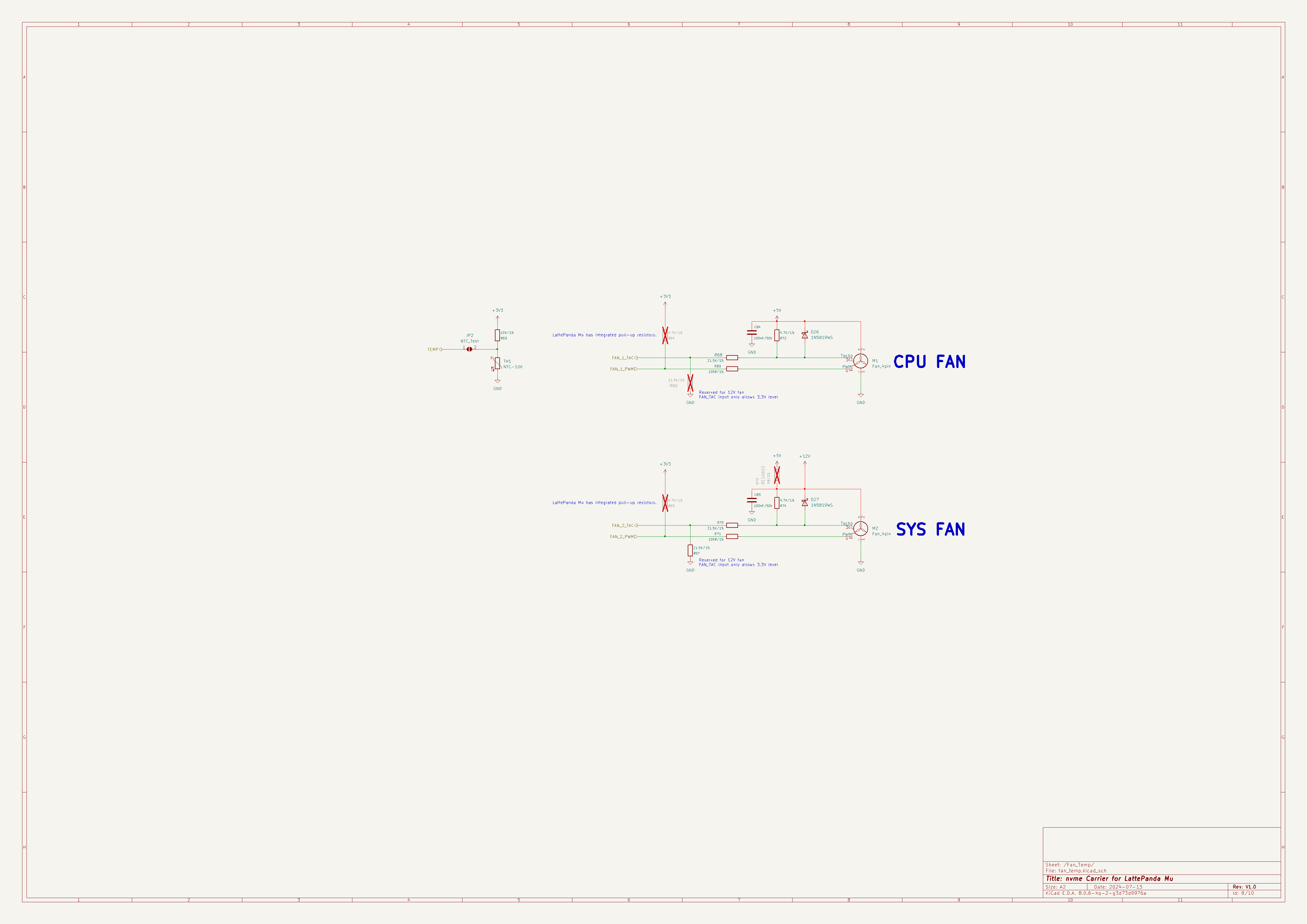

* CPU 和 CASE 风扇插座

* 1 个 USB 2.0

* 用于为硬盘提供 5V (2A) 和 12V 电源的 MOLEX 连接器

外部接口

* 1 个 USB 3.2 10Gbps

* 2 个 USB 2.0

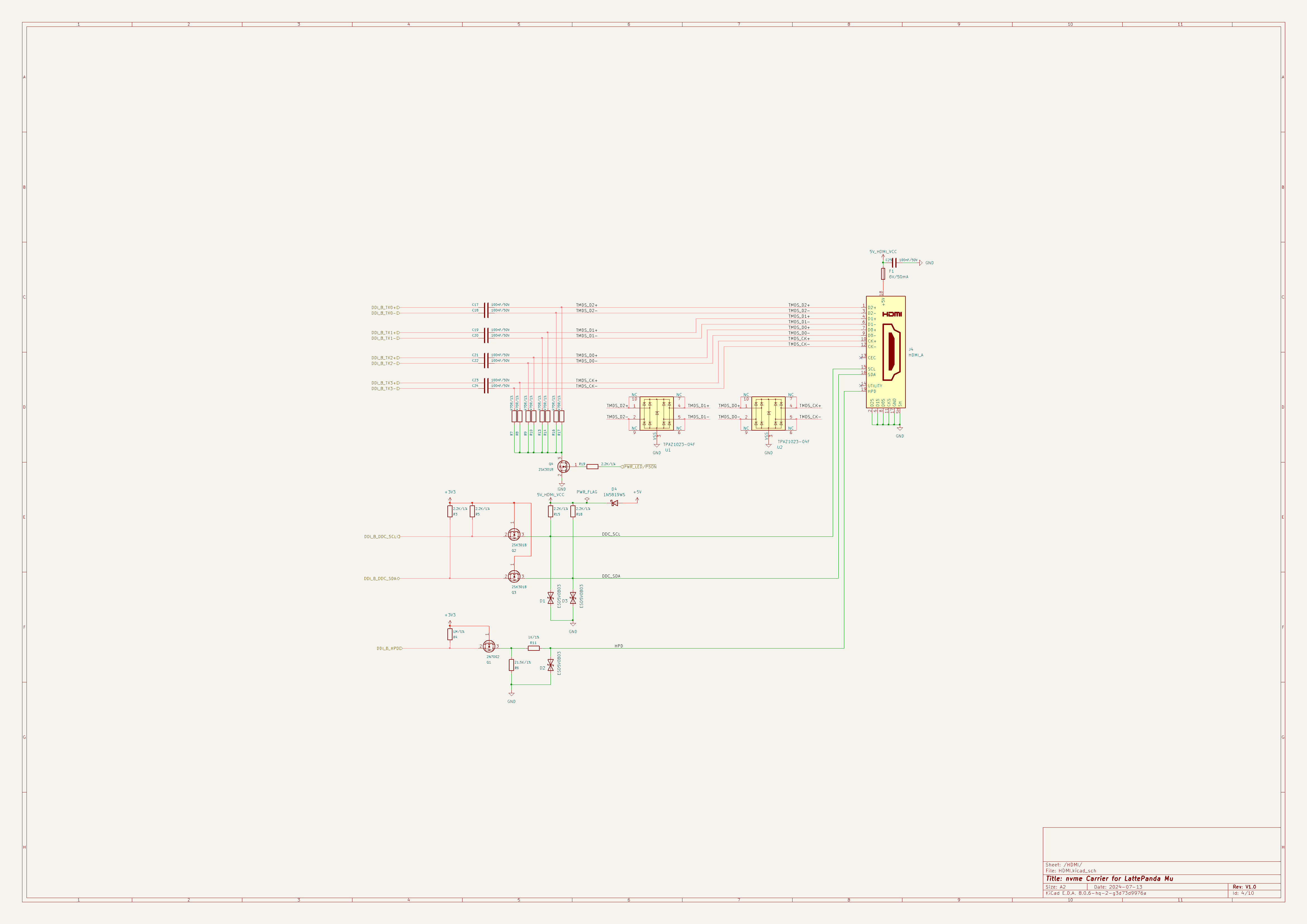

* HDMI 2.0

尺寸

* 迷你 ITX，170 毫米×170 毫米

额外功能

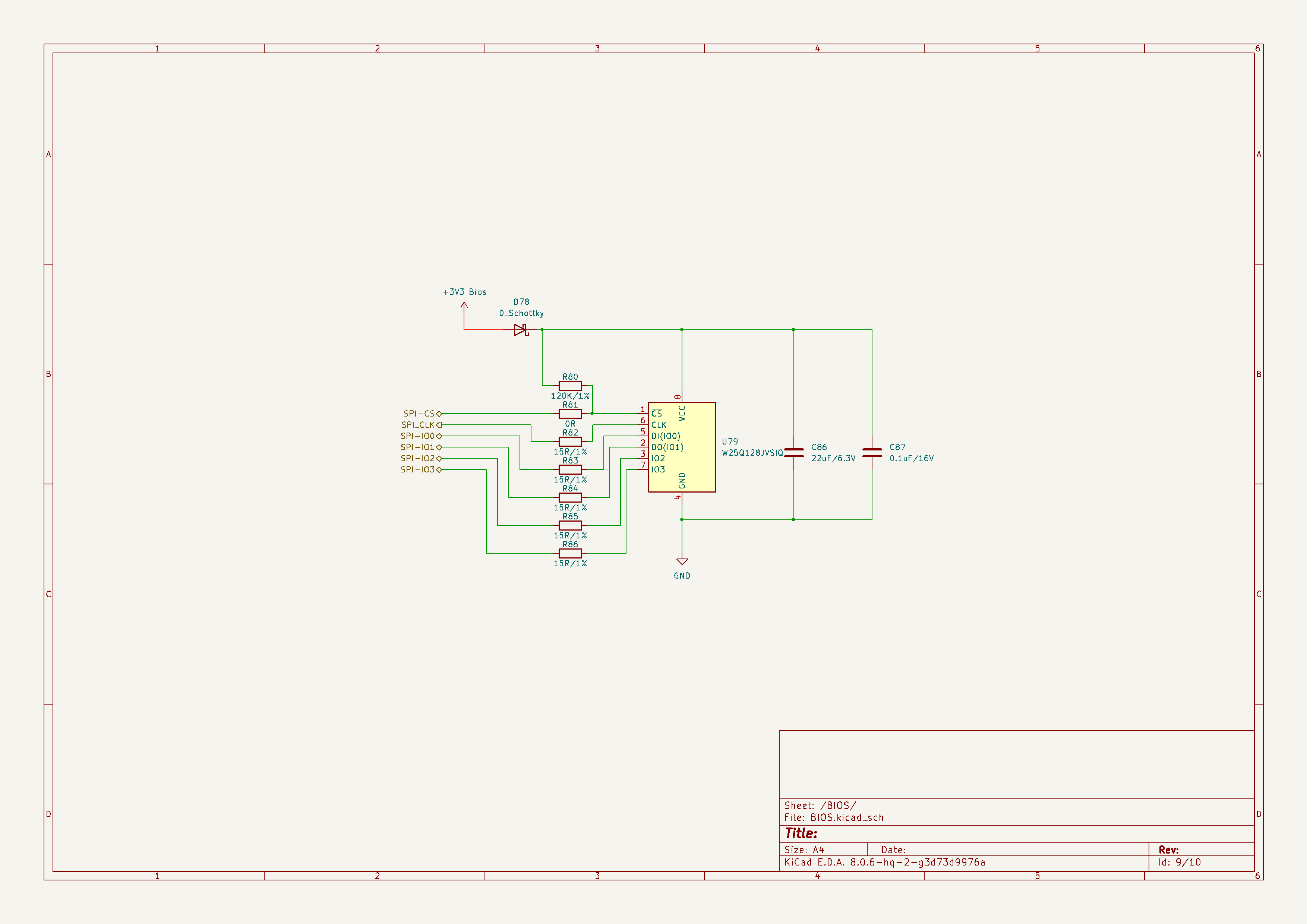

* 载入 BIOS

设计考量

选择迷你 ITX 板而非迷你 DTX 板的原因：
- 作者选择在迷你 ITX 板上放置两个PCIe端口，而不是使用迷你 DTX 板，主要是出于美观原因。尽管迷你 ITX 格式对作者来说仍然显得过大，但他希望使用一个合理的尺寸，以便能够适配普通的机箱。
至少需要一个 PCIe 端口的原因：
- 作者不想有一个固定的网络接口，而是希望有自由选择（尽可能使用PCIe x1），因此至少需要一个PCIe端口。第二个端口可以增加载体使用的灵活性，例如可以用于第二个网络卡（带有多个端口）、SATA扩展卡或通过适配器连接另一个M.2端口。
使用PCIe x4插槽的原因：
- 作者在这里使用PCIe x 4 插槽，是为了确保即使是稍大一些的卡也能获得更多的支持。
USB 3.x端口的重要性：
- 对作者来说，一个USB 3.x端口非常重要，因为它可以用于将数据备份到一个简单的外部硬盘，同时还需要一个内部USB 2.0端口用于操作系统（在作者的情况下是Unraid）。
外部 USB 2.0 端口和 HDMI 端口的来源：
- 作者从LattePanda Mu Lite载体中借鉴了外部USB 2.0端口和HDMI端口。这些端口在初始设置或故障排除时连接显示器、鼠标和键盘非常有用，但作者自己并不需要它们。
板上 MOLEX 连接器的目的：
- 板上的MOLEX连接器是为了在有人想要将载体与普通硬盘一起使用时提供电源，因为外部电源不支持这种连接。然而，这种设计在5V电源供应方面有明显的缺点。理论上，也可以在这里连接内部电源供应。
