项目概述

根据Yuktsi设计的TGR Alice配列键盘外壳设计的Alice 配列pcb。

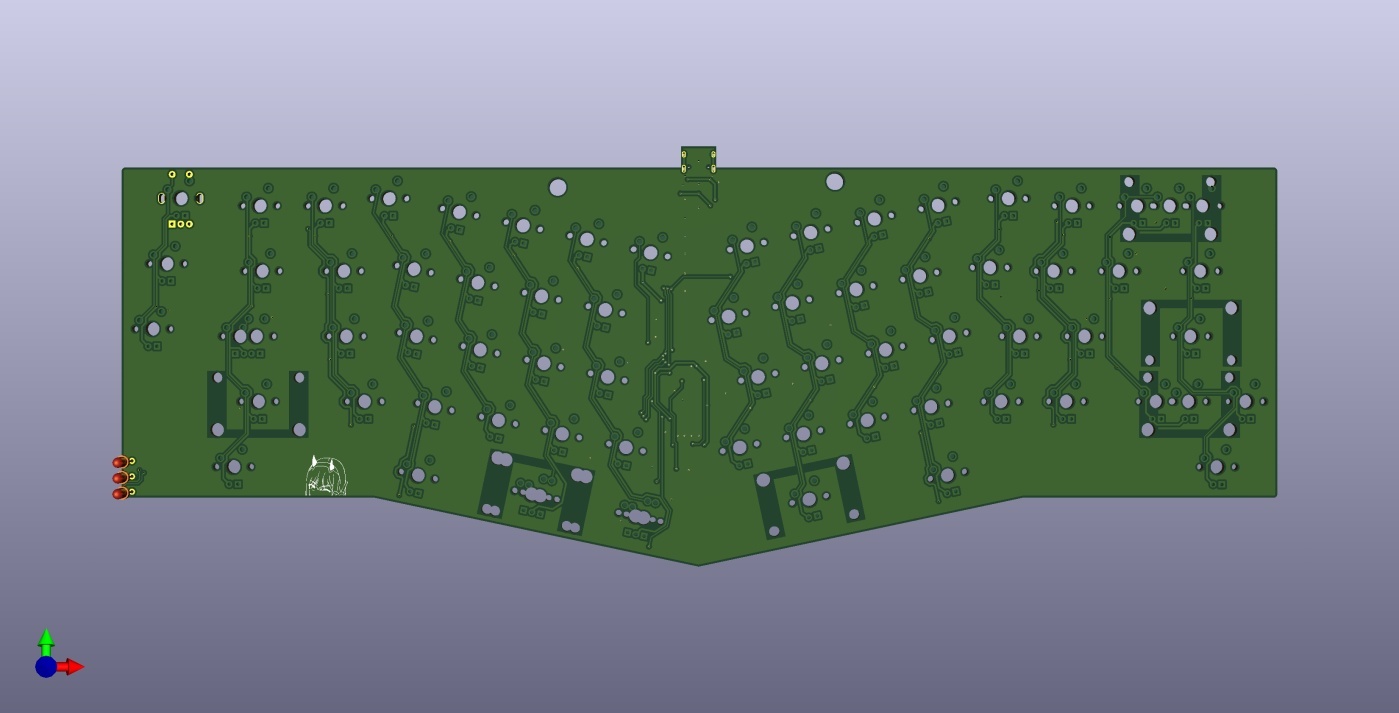

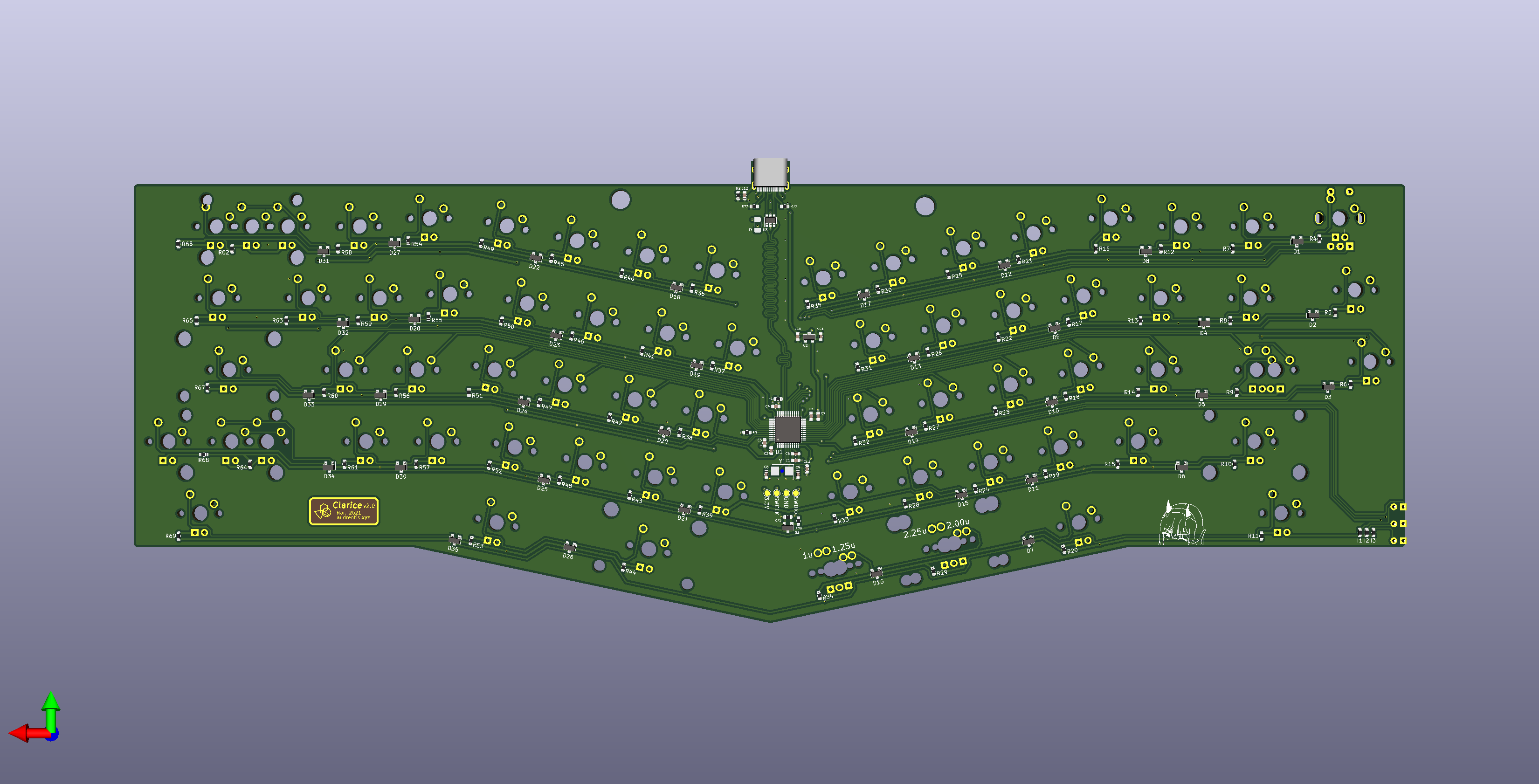

PCB 说明

1. 采用底部安装式 USB-C 接口

2. 搭载 STM32F103 微控制单元（MCU）

3. 支持轴体灯（in-switch LEDs）

4. 在原始位置配备 3 个指示灯

5. 在宏按键区顶部预留旋转编码器焊盘

6. 在顶层敷铜层（F.Cu）与底层丝印层（B.Silks）标注不同轴体及卫星轴安装位置

7. 适配 xyzz's STM32F103 Bootloader

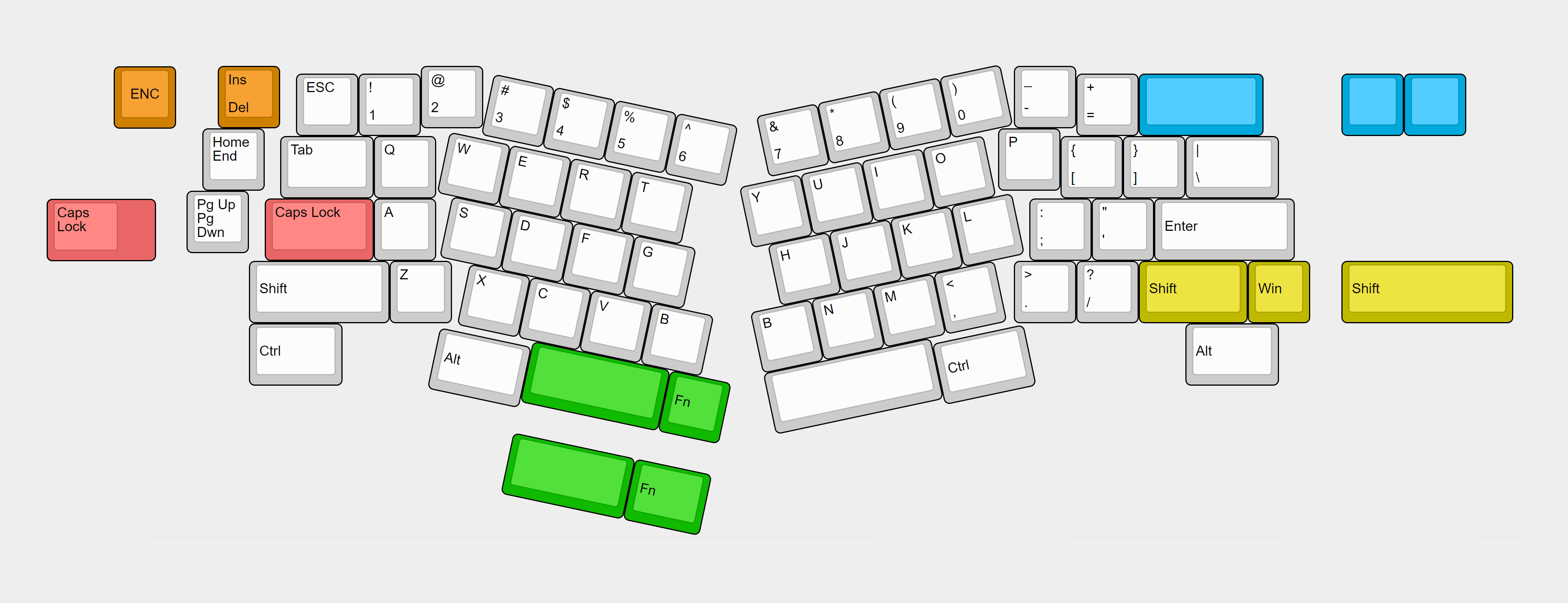

支持的键盘配列

免责声明

根据许可证协议，我所提供的这些设计文件均为现状交付，不提供任何功能相关的质保与承诺。

本项目尚未经过完整测试，仍处于开发完善阶段。使用这些文件请自行承担风险。

License

CC-BY-SA-4.0 license

项目地址：

https://github.com/audrentis/Clarice
