AxxSolder 可调温焊台

概览

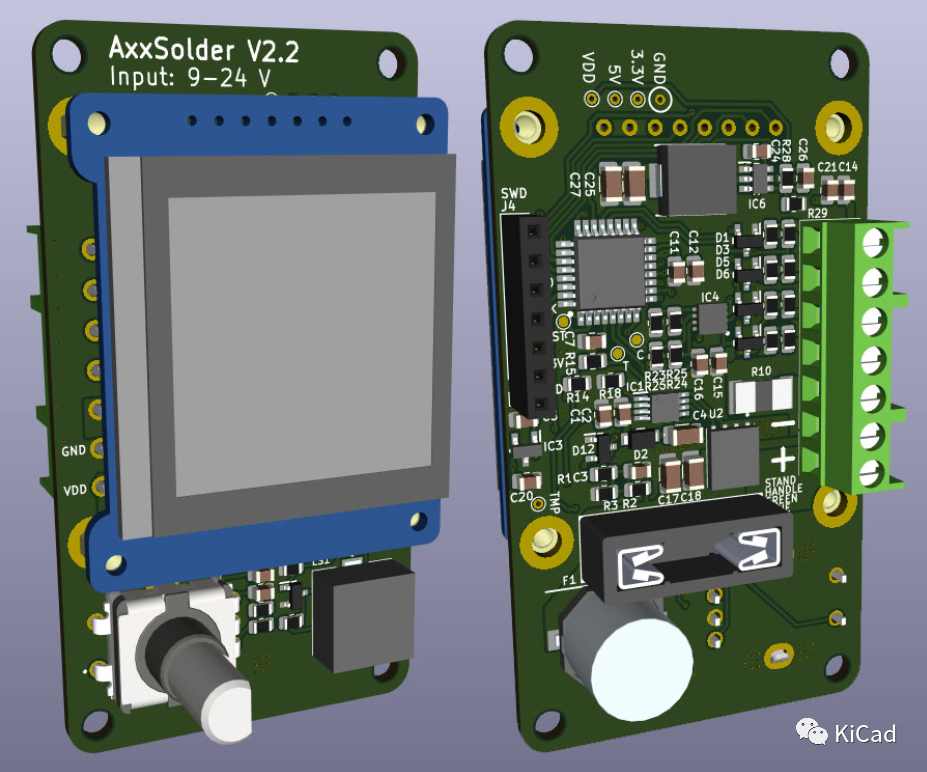

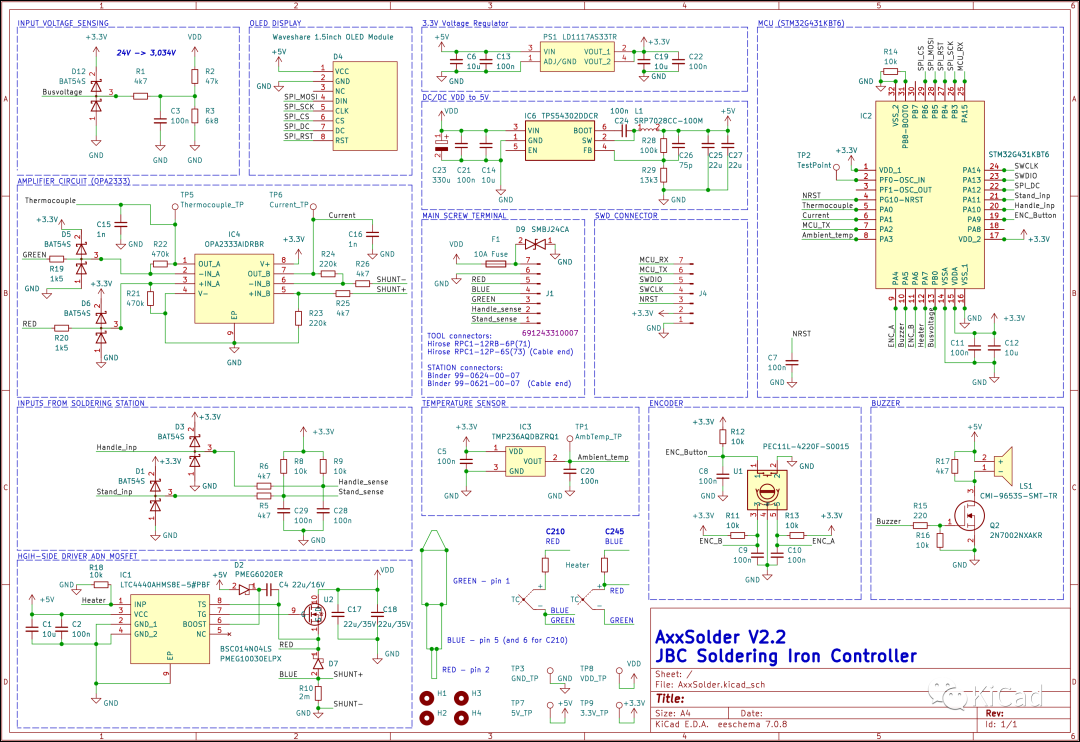

AxxSolder 是一款基于 STM32 的烙铁控制器，适用于 JBC C210 和 C245 烙铁头。围绕相同的 PCB 和软件设计了两种不同的版本 - 一种基于 JBC ADS 支架的焊台，另一种是便携式版本。硬件采用 9-24V 的直流输入源。软件是为 STM32G431KB 编写的，实现了用于温度控制的 PID、LCD 驱动器以及手柄静止时的睡眠功能。焊台和便携式版本的外壳均采用 3D 打印，设计文件可在 /CAD 下获取。

功能描述

该项目中使用的 OLED 显示屏是 1.5 英寸 128 x 128 像素 SPI 显示 WaveShare 1.5 英寸 OLED 模块，并显示以下信息：

设定温度
实际温度
当前功率以条形图形显示
睡眠模式下，电源条显示“ZzZzZz”
输入电压
环境温度
当前手柄类型

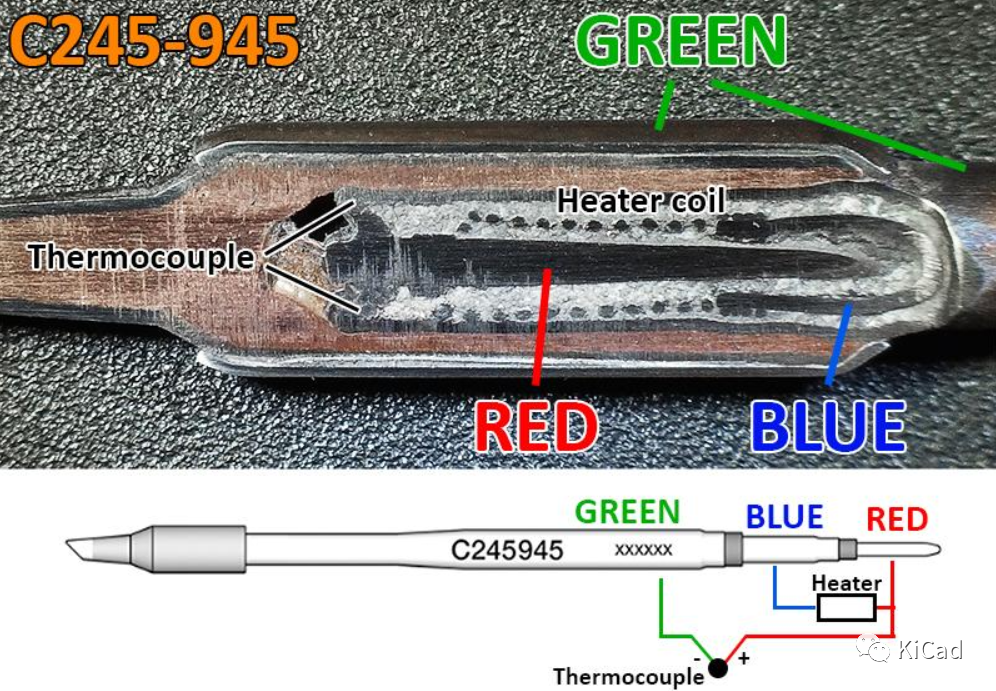

JBC 的烙铁头均包含一个用于读取尖端温度的热电偶元件和一个电阻加热器元件。不同型号烙铁头的热电偶和加热元件的配置略有不同。为了了解烙铁头的内部构造，我拆了两个烙铁头：

由于热电偶输出也不同，因此必须设置正确的手柄/烙铁头类型。PID 参数也将根据所选手柄类型进行设置。启动 AxxSolder 时按住编码器旋钮来完成选择。

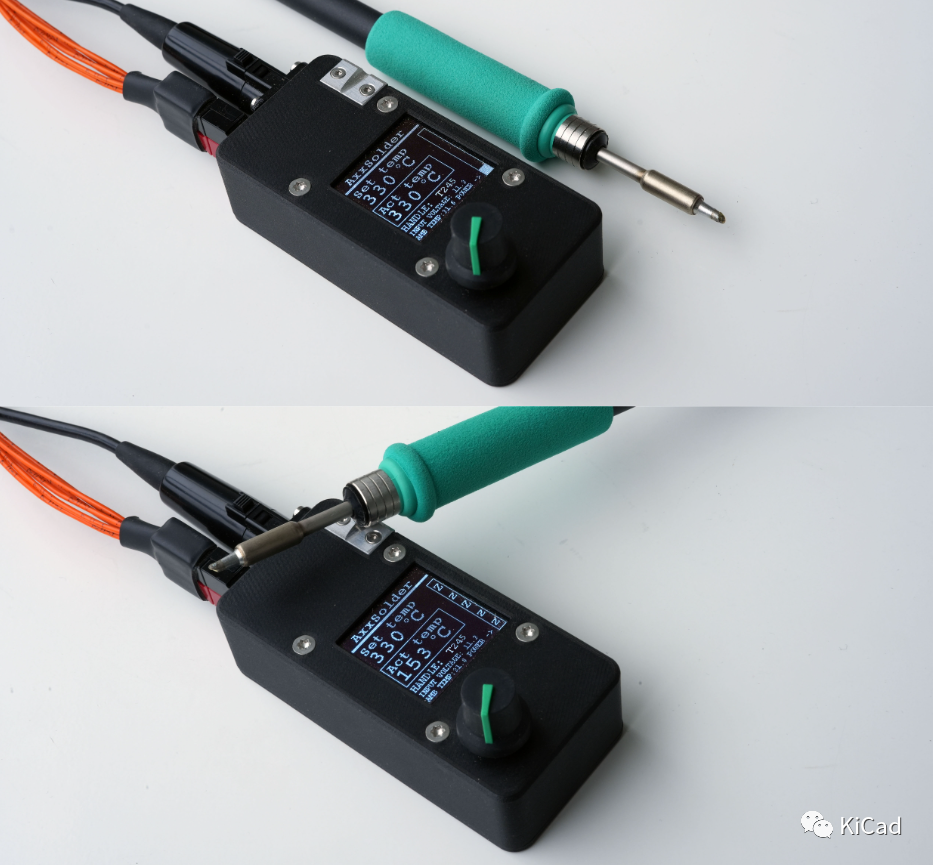

不使用烙铁时，AxxSolder 会进入睡眠模式。当手柄放置在烙铁架中或与焊台上的烙铁头拉出支架接触时，会发生这种情况。在便携式版本上安装了一个铝板，当烙铁头或手柄靠在铝板上时，AxxSolder 可以进入睡眠状态。

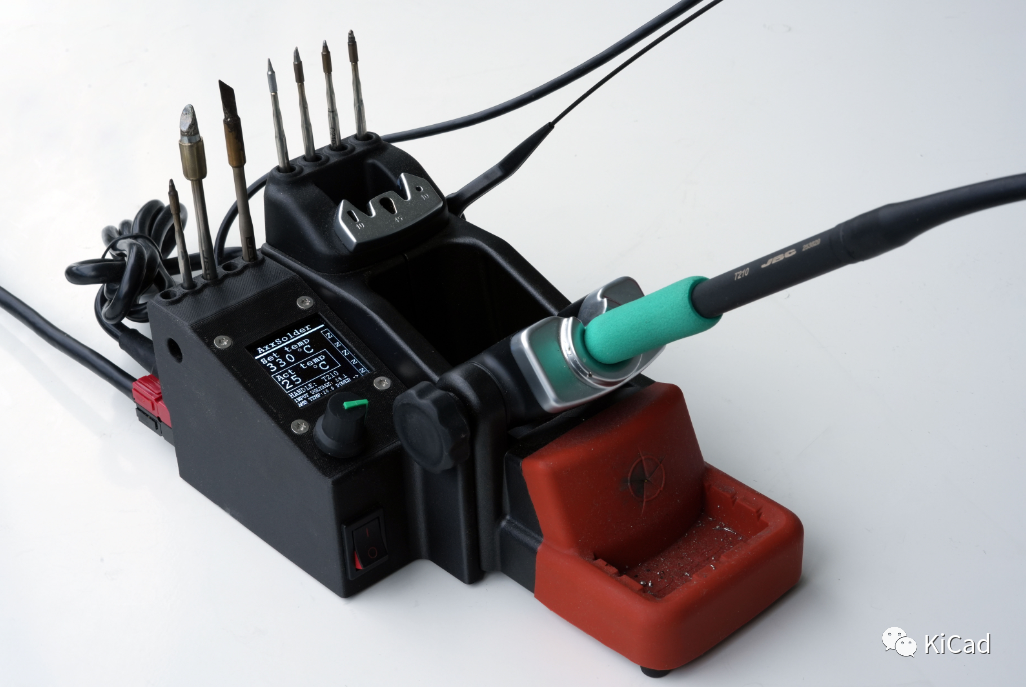

焊台

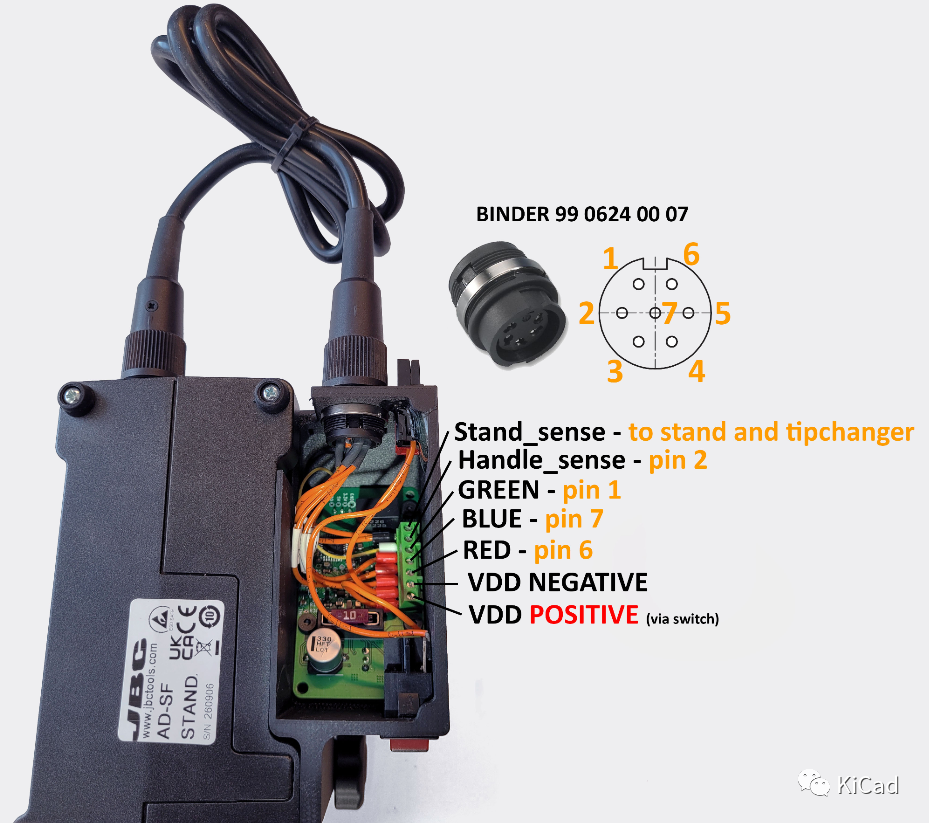

通过 BINDER 99 0624 00 07 连接器从焊台到 PCB 的连接如下所示。AxxSolder 上的 Stand_sense 输入连接到第 4 针和第 5 针。

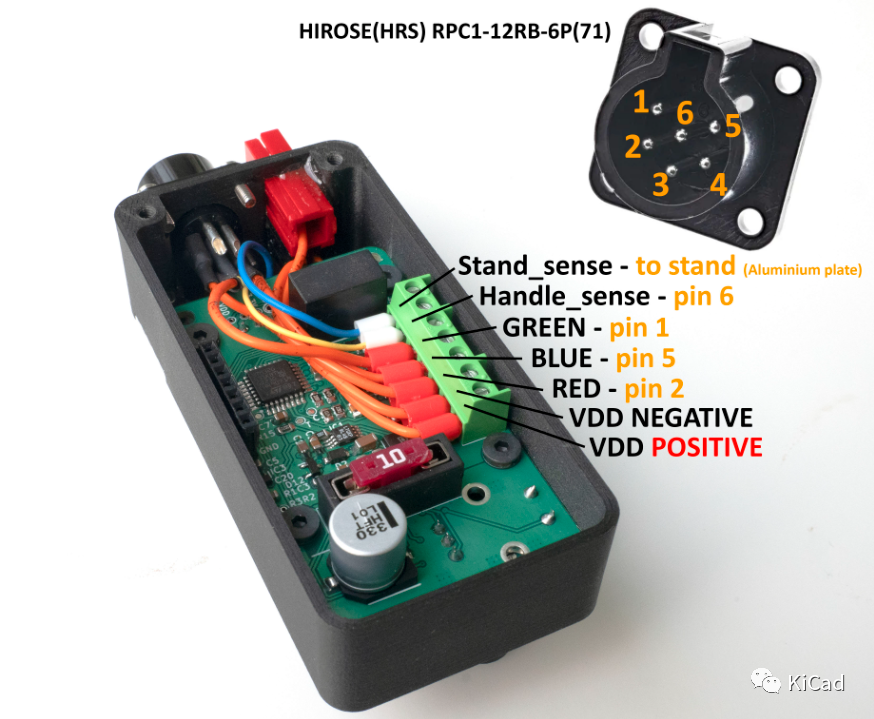

便携式烙铁

当您离开舒适的办公桌时，拥有一个紧凑的便携式烙铁控制器通常是件好事。一个简洁而强大的软件包，具有与您的主焊台相同的功能。这就是设计 AxxSolder Portable 的原因。AxxSolder 工作站和便携式工作站之间的唯一区别是外壳。由于 AxxSolder 接受 9-24 V 输入，因此它与一系列电池选项兼容。笔者通常使用由12节三星INR18650 35E组成的3S4P配置的电池组，效果非常好。
