本项目是一款针对实验室、工业车间、户外站点等“无电脑/禁电脑”场景设计的便携网络调试设备，以RC3506核心板为硬件基础，结合精简PCB布局与模块化电路设计，实现“多设备并行网络抓包、本地无电脑调试、轻量协议分析”等核心能力，是嵌入式设备网络故障排查的轻量化工具。

一、核心功能

1. 一调五 多设备并行抓包

支持同时接入 5 台网络设备。基于轻量级 tshark 抓包引擎，可对 TCP / UDP / Modbus / MQTT 等协议的数据包进行定向捕获，解决传统调试中单口抓包效率低的问题。

2. 本地化无电脑调试

设备搭配便携触控屏，可在本地完成抓包配置（过滤条件、抓包时长）与数据包解析，无需连接电脑或使用 Wireshark，即可完成调试操作。

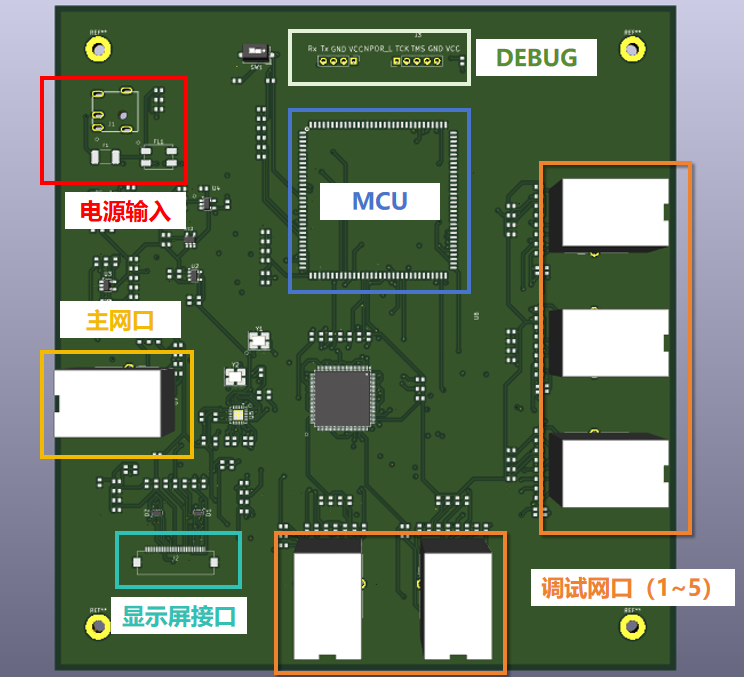

二、硬件功能模块

1. 核心控制模块

• 硬件组成：以RC3506核心板为核心处理器，配套512MB DDR3L内存与8GB eMMC存储。

• 功能定位：负责抓包、协议解析与本地交互逻辑的运行。

2. 多网口抓包模块

• 硬件组成：PCB下方集成5个RJ45网口，搭配LAN8720A百兆PHY，经RMII与RC3506连接。

• 功能定位：构建“1路主调试口+4路被测口”的“一调五”架构，可同时对5路网络进行数据捕获。每路网口均进行阻抗匹配与EMI滤波，保证抓包数据的完整度与稳定性。

3. 显示触控交互模块

• 硬件组成：PCB上方预留MIPI-DSI屏FPC座与电容触控接口。

• 功能定位：支持2.8~4.3英寸便携触控屏的接入，用户可通过触控完成抓包设置、数据查看与调试过程，是设备“无电脑交互”的核心入口。

4. 便携电源模块

• 硬件组成：采用SGM2028可调稳压器，生成5V/3.3V/1.8V多电压轨；PCB顶部预留锂电池接口。

• 功能定位：结合多级滤波结构，为核心板与网口模块提供稳定、低噪声的供电环境。

5. 调试与扩展模块

• 硬件组成：包括UART调试串口排针、JTAG调试接口，并预留SPI外接闪存用于扩展抓包文件存储。

• 功能定位：满足开发阶段的固件调试与后续功能扩展需求。

三、设计亮点

1. 抗干扰保障抓包精准：原理图中每路网口均做信号滤波+阻抗匹配，PCB采用“地环路隔离+分区铺铜”设计，解决车间/实验室的电磁干扰问题；

2. 模块化易维护：功能模块按原理图分区布局（电源区/网口区/显示区），PCB器件编号与原理图一一对应，便于后期维护与社区二次开发。

四、适配场景

本设备可直接应用于：

• 涉密实验室：无外接存储接口，抓包文件本地加密存储，适配数据保密要求；

• 工业车间：IP54防护+多网口并行调试，3分钟内定位PLC/传感器的网络协议故障；

• 户外站点：长续航电源+低功耗抓包模式，支持边缘网关的云端通信链路排查。
