概论

手边有一个rgb888的触摸屏，尺寸4.3.ppi较高，数据和触摸分离。

瑞萨 Vision Board 的设计上是rgb666的触摸接口。

故增加一个扩展板，实现rgb888的40pin接口，一个独立的6pin触摸接口。

原理图介绍

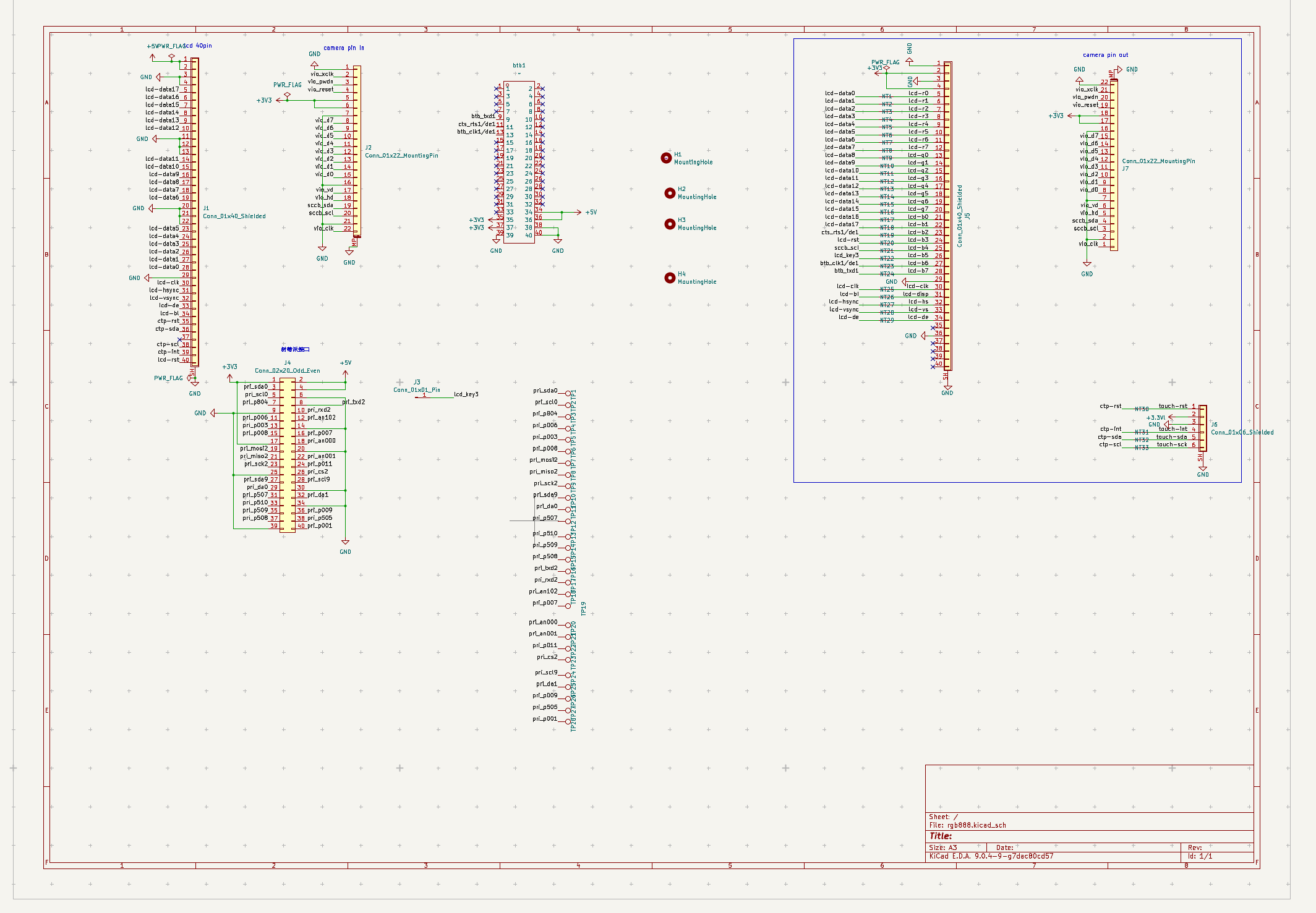

原理图如下。

因为板子原先设计中lcd18引脚用作lcd-key3，没有引出接口，只有一个测试点，故板子上单独接一个排针，后期通过飞线连接出lcd-data18脚。

其他的五个lcddata脚，基本在btb座上，通过一个btb公座，可以简单方便的引出。

引出40针的rgb数据接口。

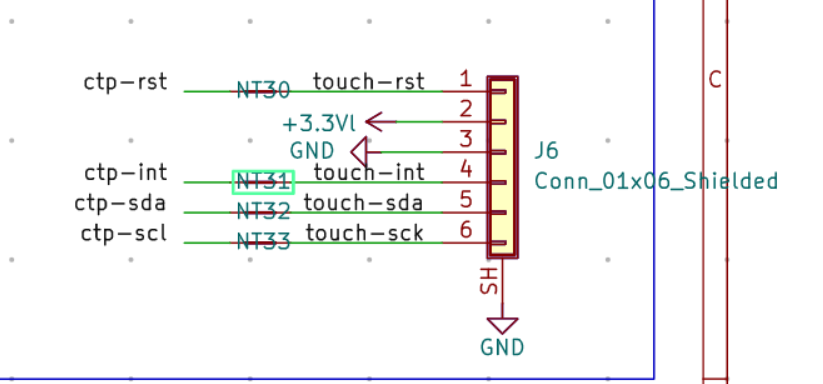

触摸接口如下

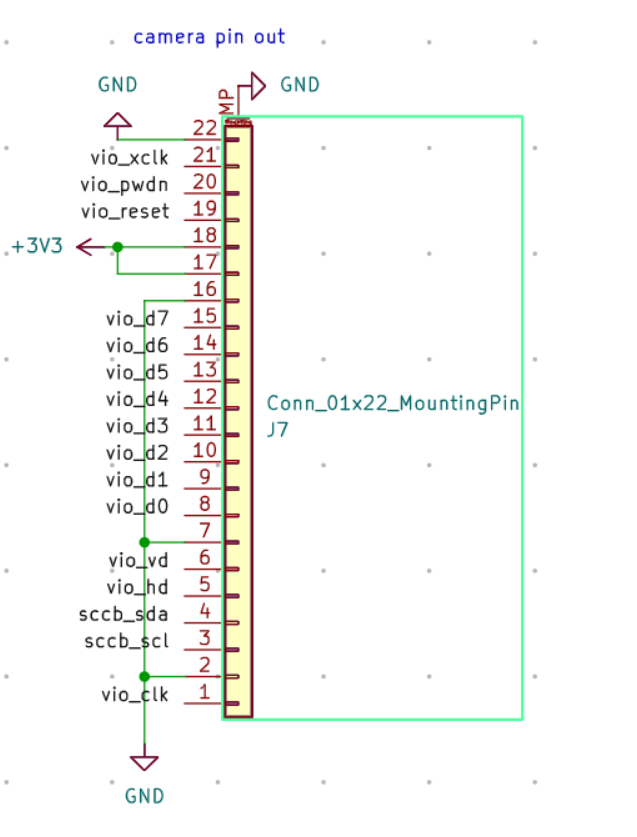

由于lcd-data19在camera接口上，出于保留camera的同时，支持rgb888，扩展板上增加camera输入接口，增加一个camera输出接口。如下

PCB介绍

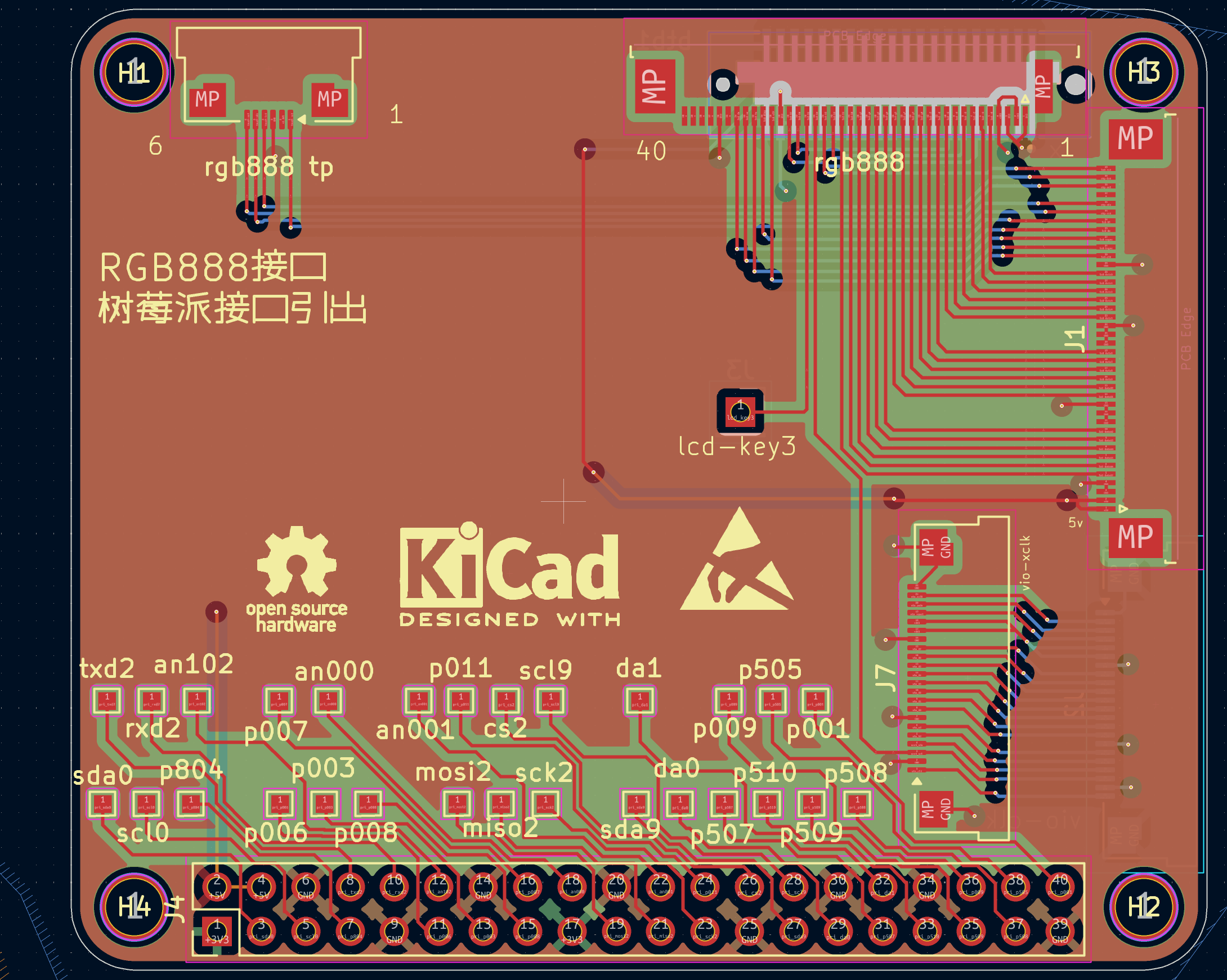

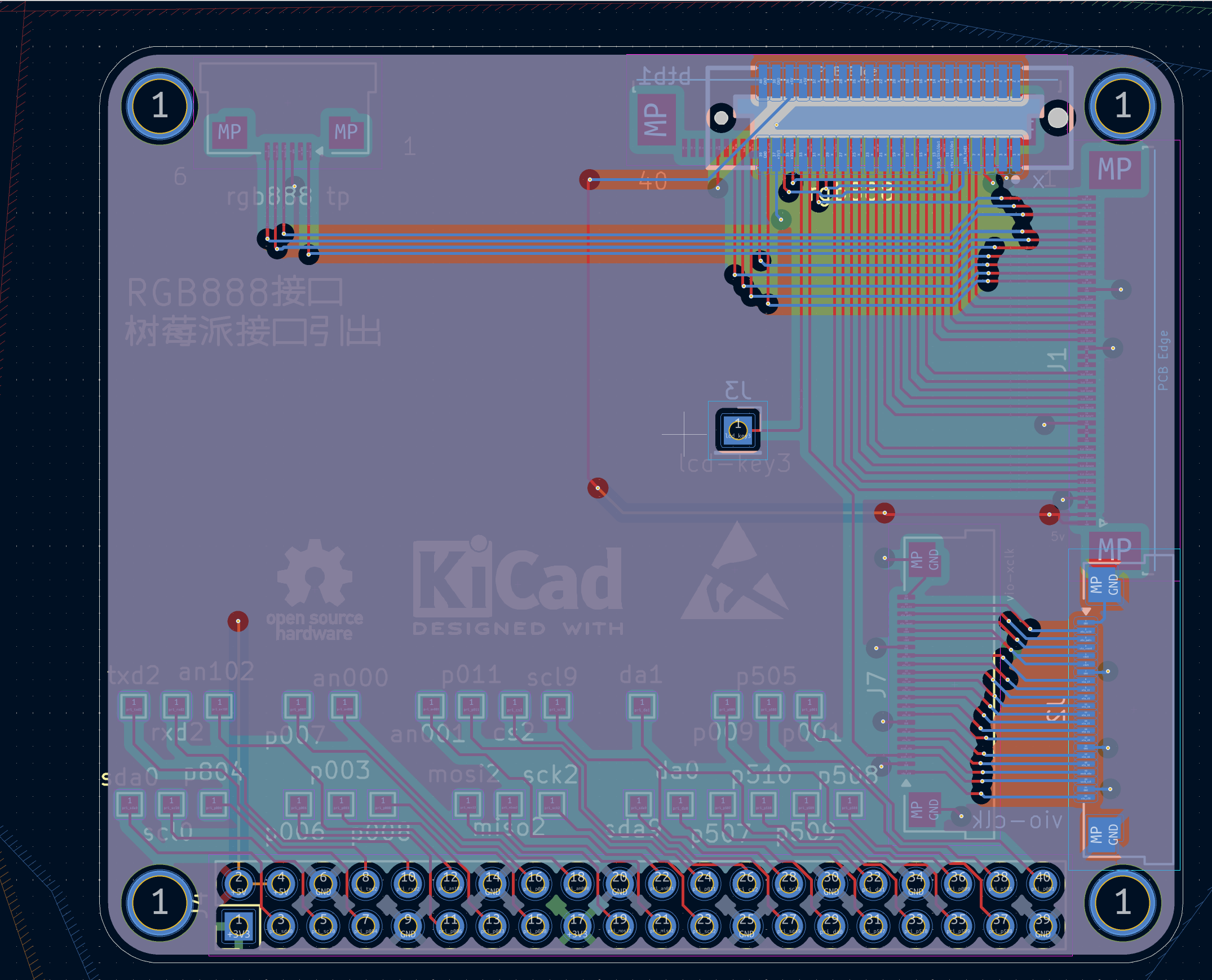

pcb如下。

板子使用了四层，两层地，一层5v和一层3.3v。引脚较少，布线较简单。

打板实物

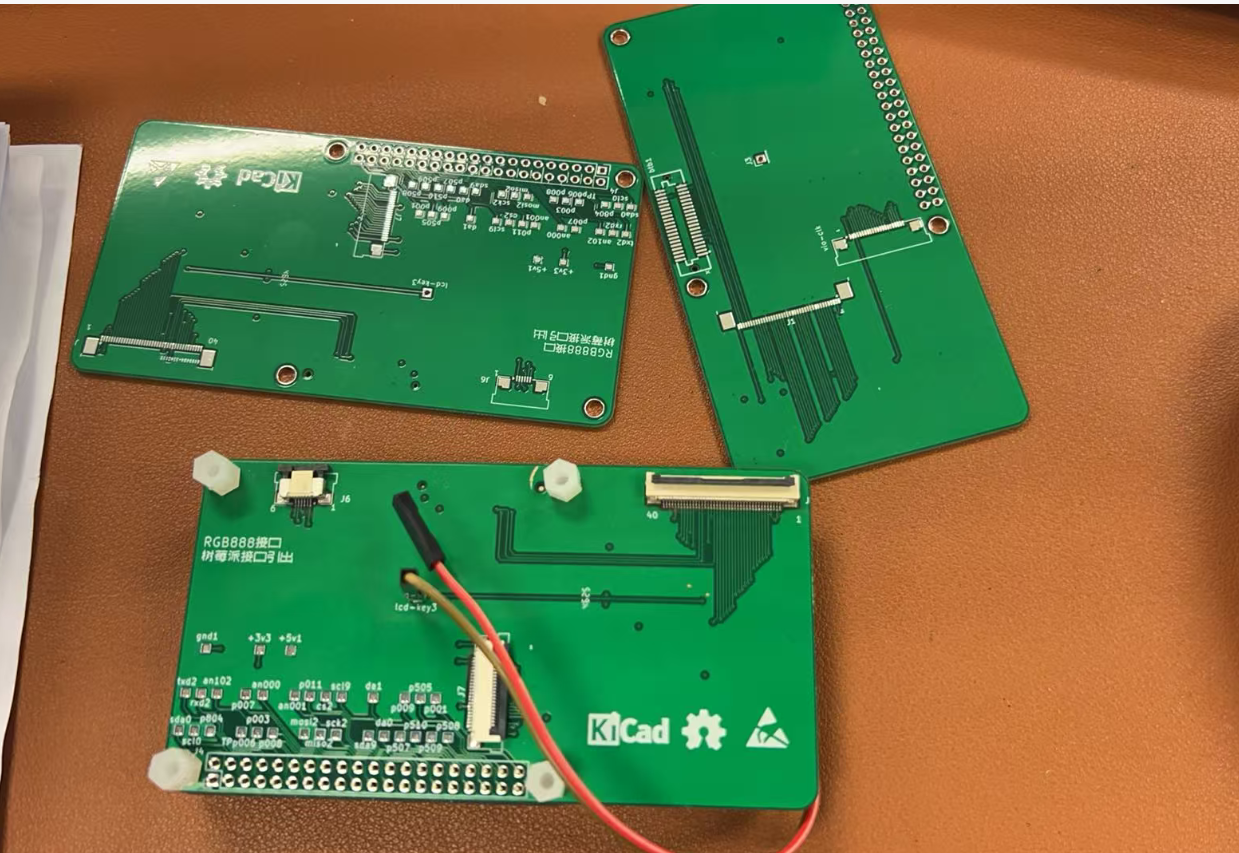

pcb实物如下

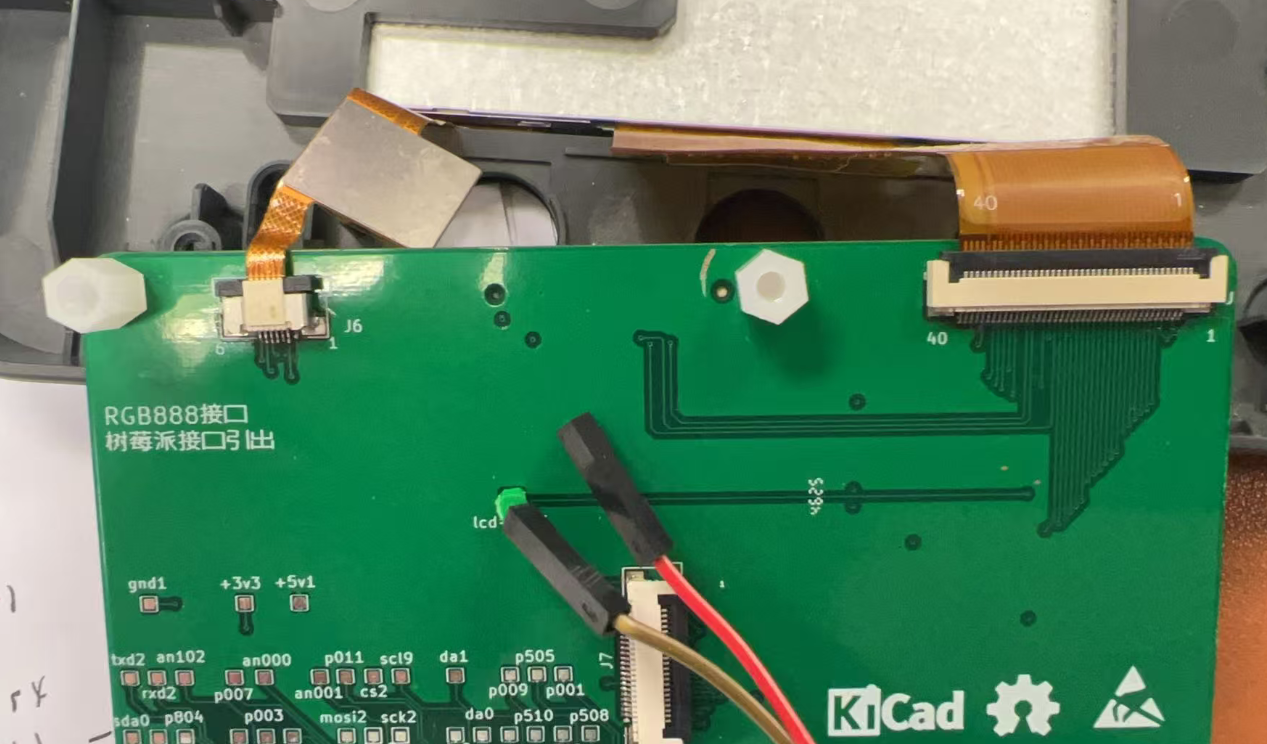

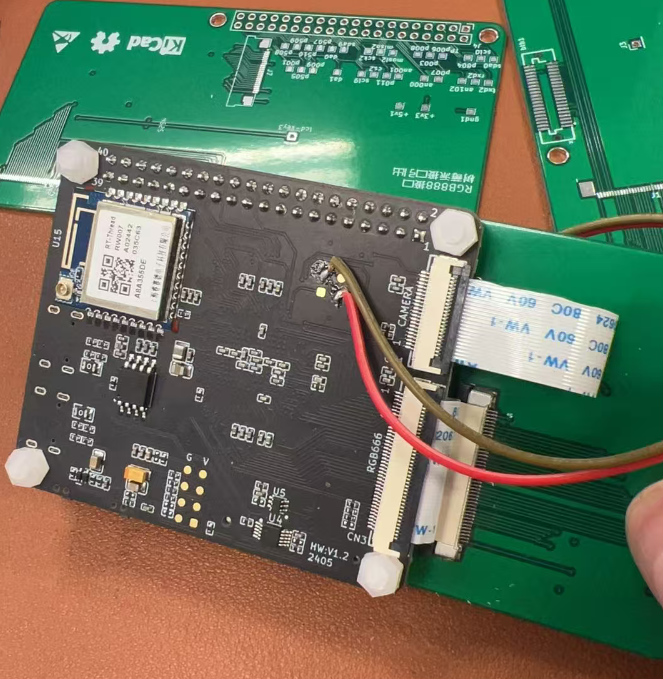

与面板连接如下

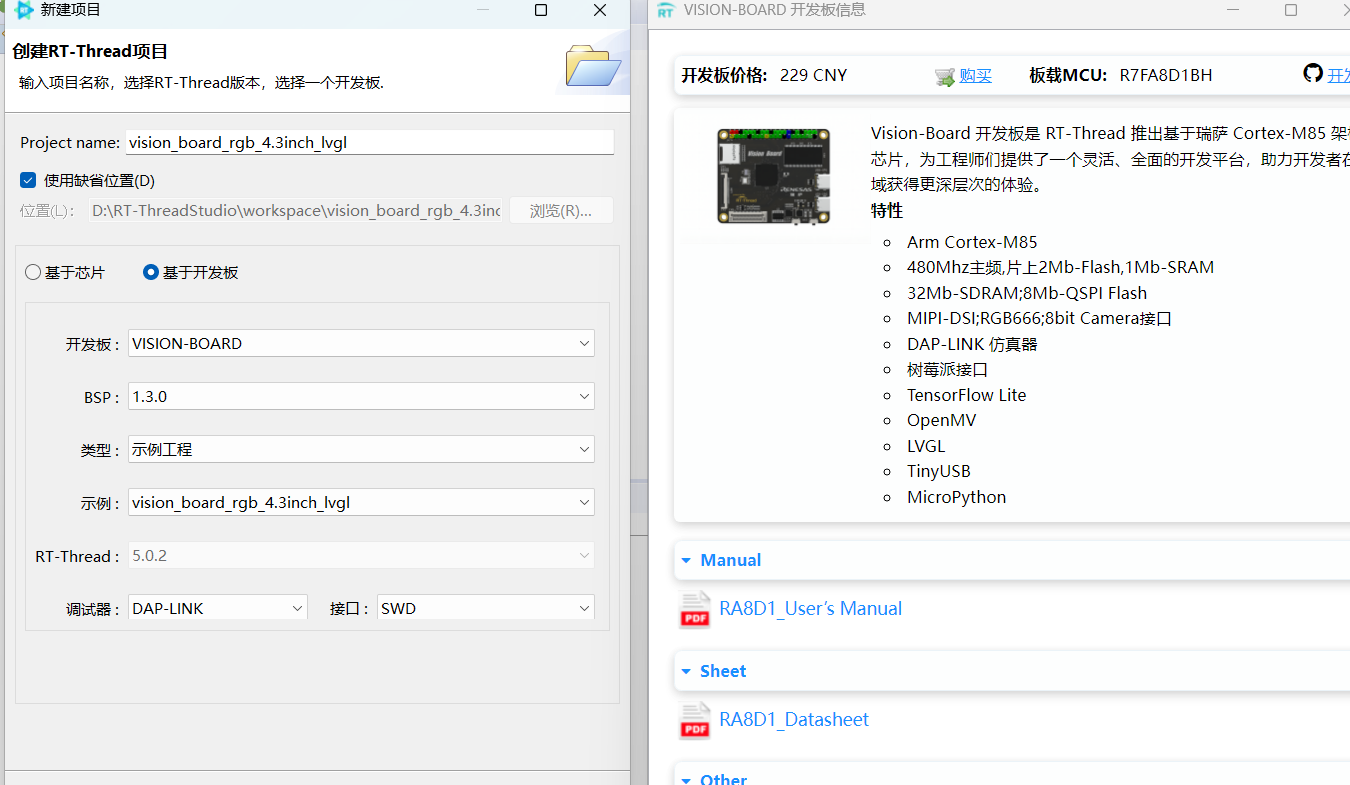

使用rtt 基于visionboard创建lvgl项目。

本工程计划扩展666到888 总线，首先尝试666引脚格式驱动rgb屏幕。

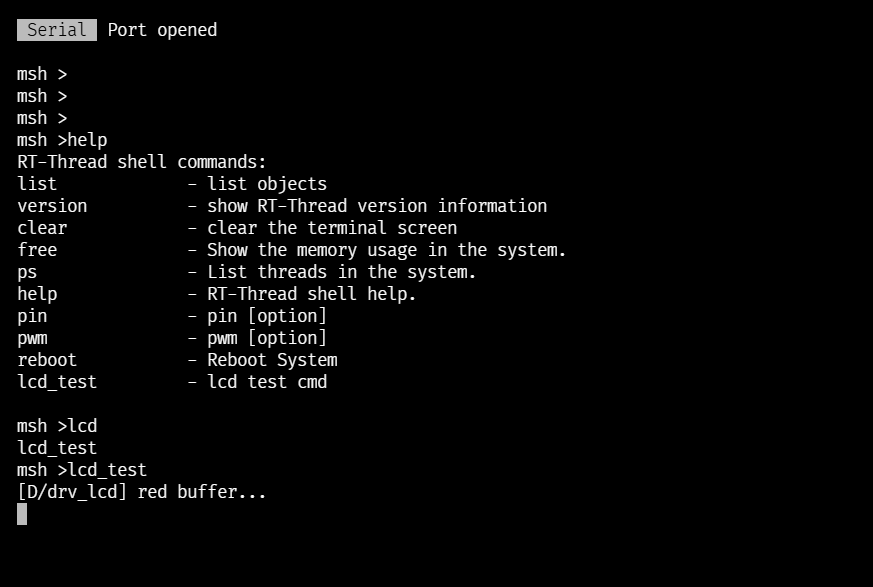

板卡上电后，进入msh控制台，启动lcdtest命令，屏幕不能正常驱动。

后面需要了解屏幕的手册，了解驱动流程。

先驱动666总线模块，后面继续驱动888的总线模式。

总结

非常开心有机会参加本次得硬件设计大赛。对于瑞萨的芯片有了一个近距离的学习和了解。大赛提供了丰富的产品类型，能够适合多数开发学习者的兴趣爱好。visionboard 使用的芯片引脚丰富，功能外设很多，本人一直想学习了解rgb屏幕的驱动流程和图像的显示，本次硬件设计中，学到到了很多，对于引脚的含义和功能有了更深入的了解。非常遗憾，一直不能正确驱动起来rgb屏幕，目前也在努力寻找问题。
